Tiêu chuẩn dây điện bạn nên biết để đảm bảo an toàn và hiệu suất

Tiêu chuẩn dây điện là hệ quy chiếu kỹ thuật về vật liệu, lớp cách điện và khả năng chịu tải. Việc chọn dây dẫn qua loa mà bỏ qua các thông số này là nguyên nhân chính gây quá tải và chập cháy. Để đảm bảo an toàn cho hệ thống, nắm vững các quy định này là bắt buộc. Trong bài viết này, Chấn Vũ sẽ hướng dẫn bạn cách đọc ký hiệu và chọn dây điện đúng chuẩn cho từng nhu cầu sử dụng.

Những tiêu chuẩn chủ yếu áp dụng cho dây điện tại Việt Nam

Để đảm bảo chất lượng và an toàn, tất cả các loại dây điện lưu hành và sử dụng tại Việt Nam đều phải tuân thủ các tiêu chuẩn kỹ thuật cụ thể. Việc này giúp đồng bộ hóa chất lượng sản phẩm và là cơ sở để người dùng lựa chọn được loại dây phù hợp, an toàn.

Các tiêu chuẩn quan trọng nhất bao gồm:

• TCVN 6610 (IEC 60227): Đây là bộ tiêu chuẩn cơ bản cho các loại cáp và dây điện có lớp cách điện bằng polyvinyl clorua (PVC), với điện áp danh định đến và bằng 450/750V.

• TCVN 5935 (IEC 60502): Tiêu chuẩn này áp dụng cho các loại cáp lực có lớp cách điện bằng chất điện môi rắn đùn ép (như XLPE), với điện áp danh định từ 1kV đến 30kV.

• TCVN 2103 (IEC 60228): Tiêu chuẩn này quy định về ruột dẫn của cáp điện, bao gồm vật liệu và kết cấu lõi.

Việc một sản phẩm được sản xuất theo các tiêu chuẩn trên là sự đảm bảo ban đầu về chất lượng và độ an toàn của nó.

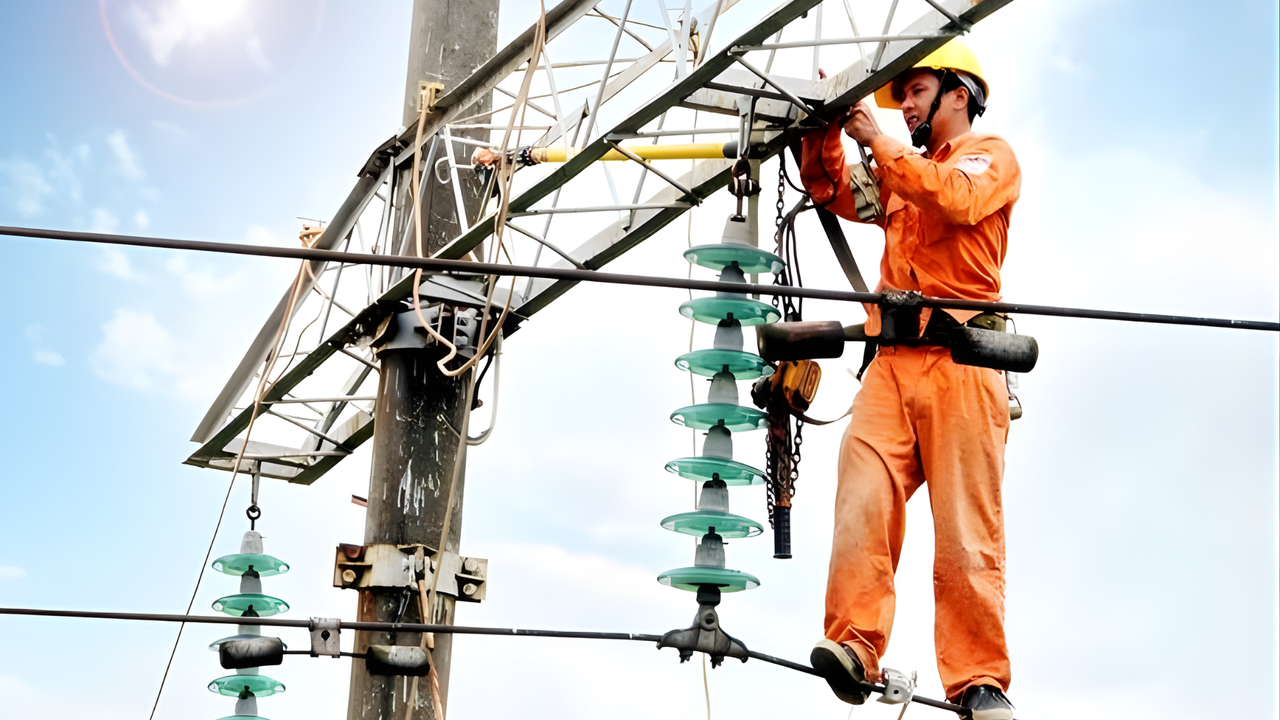

Những tiêu chuẩn chủ yếu áp dụng cho dây điện tại Việt Nam

Cách đọc thông số và ký hiệu trên dây/cáp điện

Việc hiểu rõ các ký hiệu được in trên vỏ dây điện sẽ giúp bạn biết chính xác thông tin kỹ thuật của sản phẩm. Đây là kỹ năng cần thiết để chọn đúng loại dây, tránh mua phải hàng giả, hàng kém chất lượng.

Một ví dụ về ký hiệu thường gặp: CVV 4x2.5 - 0.6/1kV TCVN 5935

• CVV: Ký hiệu cấu trúc cáp. Chữ C đầu tiên là ruột đồng, V thứ nhất là lớp cách điện PVC, V thứ hai là lớp vỏ bọc PVC.

• 4x2.5: Cho biết cáp có 4 ruột dẫn bên trong và tiết diện của mỗi ruột là 2.5 mm².

• 0.6/1kV: Là cấp điện áp danh định của cáp. 0.6kV là điện áp giữa pha và đất, 1kV là điện áp giữa các pha.

• TCVN 5935: Là tiêu chuẩn sản xuất mà sản phẩm tuân thủ.

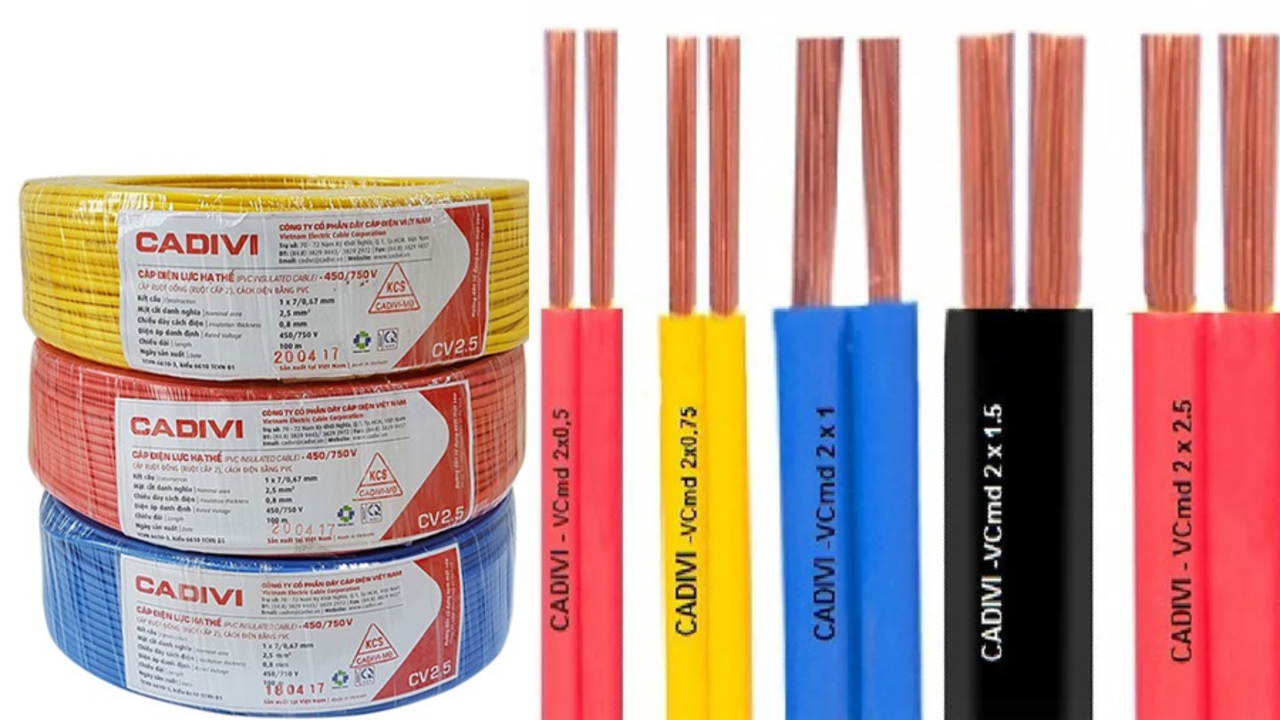

Cách đọc thông số và ký hiệu trên dây/cáp điện

Hướng dẫn chọn dây điện đúng tiêu chuẩn cho từng ứng dụng

Để lựa chọn dây điện chính xác, đảm bảo an toàn và hiệu quả kinh tế, bạn cần thực hiện theo quy trình sau:

• Bước 1: Tính toán tổng công suất. Xác định tổng công suất tiêu thụ (thường tính bằng Watt - W) của tất cả các thiết bị điện sẽ sử dụng trên cùng một đường dây đó.

• Bước 2: Xác định dòng điện làm việc. Áp dụng công thức kỹ thuật để quy đổi từ tổng công suất vừa tính ra cường độ dòng điện (Ampe - A) chạy qua dây dẫn.

• Bước 3: Tra bảng chọn tiết diện dây. Dựa vào giá trị dòng điện, đối chiếu với bảng tiết diện dây dẫn tiêu chuẩn để chọn cỡ dây phù hợp. Lưu ý, cần cộng thêm hệ số dự phòng an toàn để tránh quá tải trong tương lai.

• Bước 4: Lựa chọn vỏ bọc phù hợp môi trường. Căn cứ vào vị trí lắp đặt (đi âm tường, đi nổi hay ngoài trời) để chọn loại dây có lớp vỏ cách điện và bảo vệ thích hợp nhất.

Các loại dây điện phổ biến và ưu nhược điểm

Trên thị trường có nhiều loại dây điện khác nhau, mỗi loại có những đặc tính riêng phù hợp với các ứng dụng cụ thể:

Dây điện lõi đồng

Đây là loại dây phổ biến nhất nhờ khả năng dẫn điện rất tốt, độ bền cao và khả năng chống oxy hóa tốt hơn nhôm. Tuy nhiên, nhược điểm của nó là có giá thành cao và trọng lượng nặng hơn.

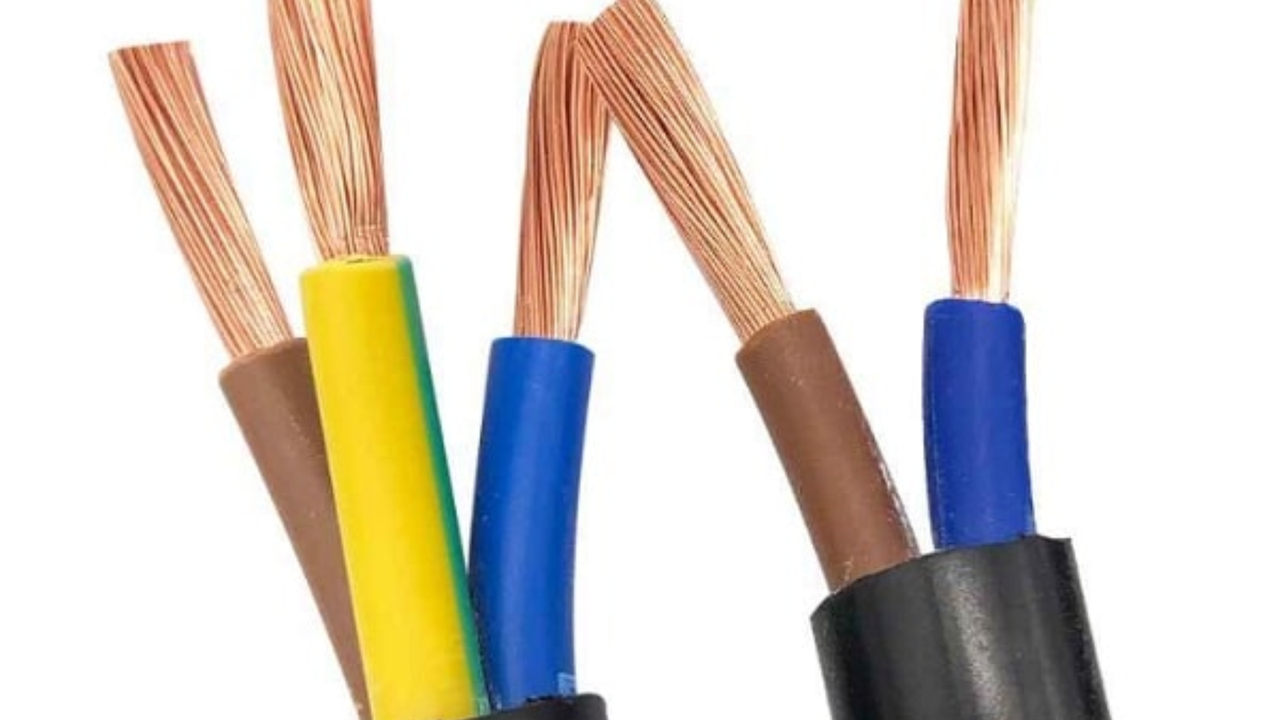

Dây điện lõi đồng

Dây điện lõi nhôm

Dây lõi nhôm có ưu điểm là nhẹ và rẻ hơn đáng kể so với dây đồng. Tuy nhiên, nó dẫn điện kém hơn (cần tiết diện lớn hơn để chịu cùng một dòng tải) và dễ bị oxy hóa ở các mối nối, đòi hỏi kỹ thuật thi công cẩn thận hơn.

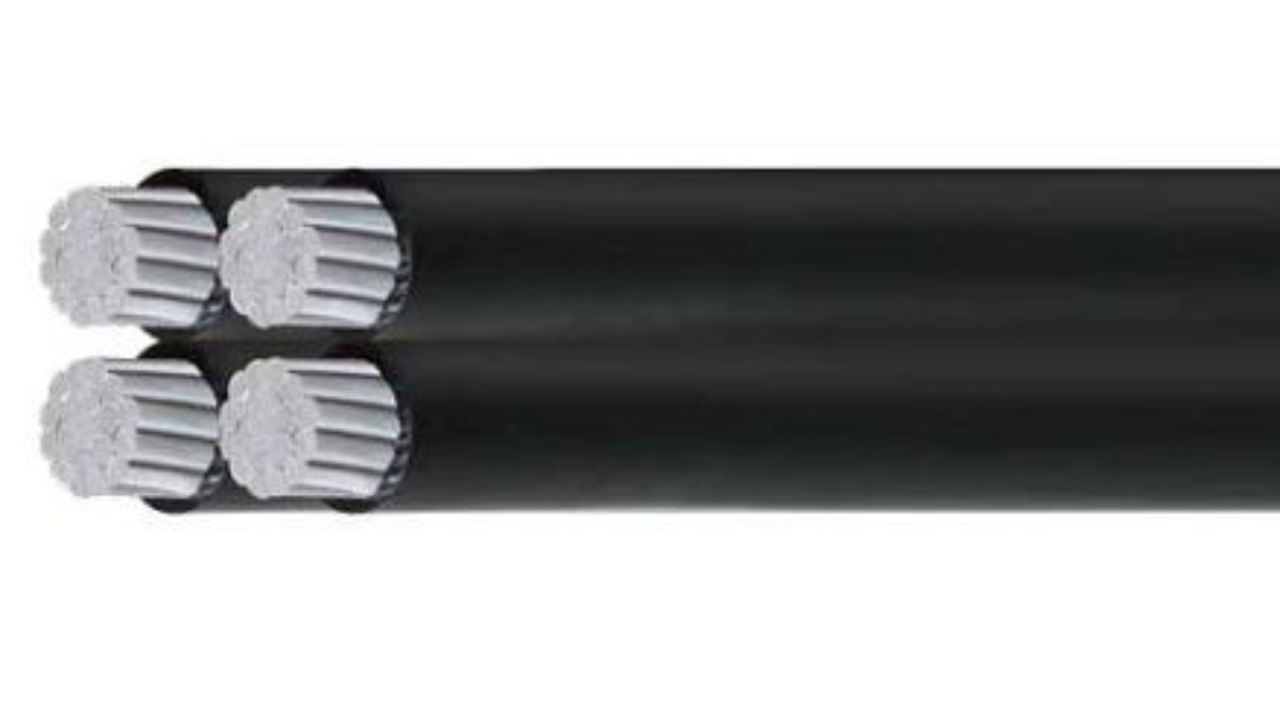

Dây điện lõi nhôm

Dây điện cách điện PVC và XLPE

• Vỏ PVC (Polyvinyl Clorua): Là vật liệu cách điện phổ biến nhất, linh hoạt, giá thành rẻ. Tuy nhiên, khả năng chịu nhiệt của nó chỉ ở mức trung bình (khoảng 70°C).

• Vỏ XLPE (Polyethylene liên kết ngang): Là vật liệu cao cấp hơn, có khả năng chịu nhiệt độ cao hơn (lên đến 90°C), bền hơn và cách điện tốt hơn. Thường được dùng cho các loại cáp ngầm hoặc cáp chịu tải lớn.

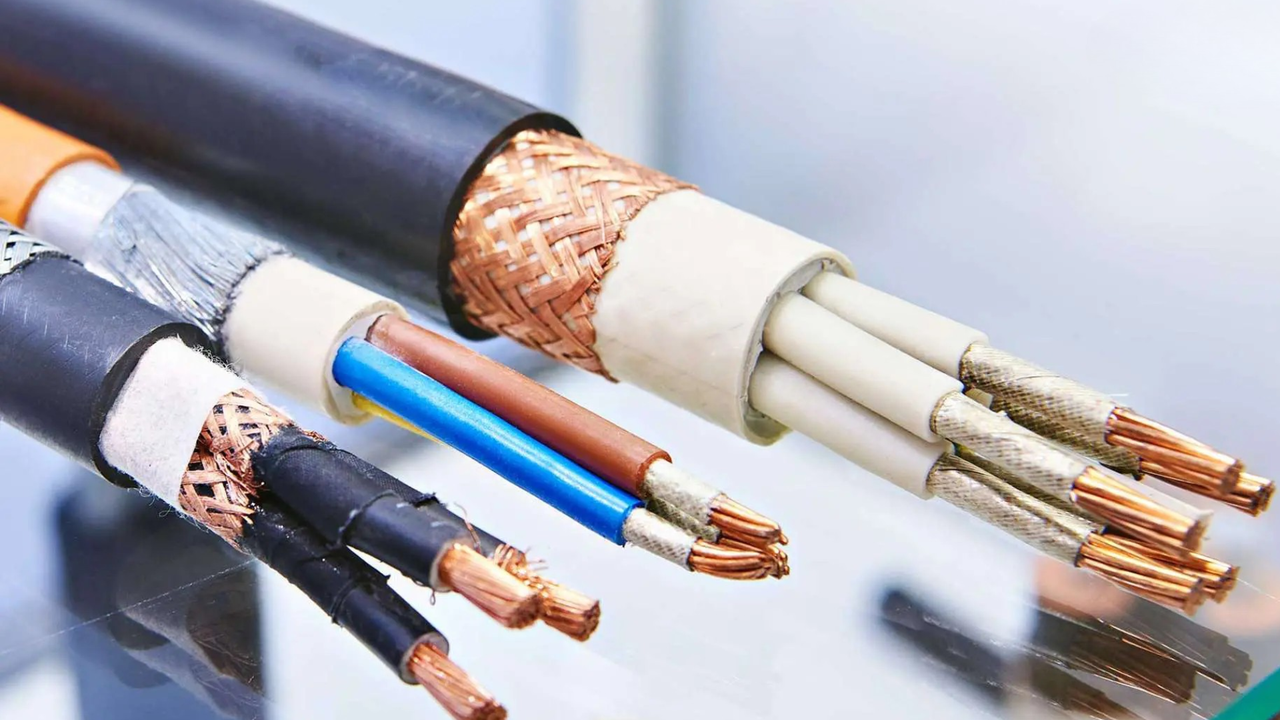

Dây điện cách điện PVC và XLPE

Dây điện nhiều lõi và một lõi

• Dây một lõi (ruột đặc): Là loại dây có một sợi dẫn cứng duy nhất. Nó có độ cứng cao, phù hợp để đi dây cố định trong ống hoặc trên tường.

• Dây nhiều lõi (ruột mềm): Gồm nhiều sợi dẫn nhỏ bện lại. Loại dây này mềm dẻo, dễ uốn, thường được dùng để đấu nối vào các thiết bị di động hoặc ở những vị trí cần sự linh hoạt.

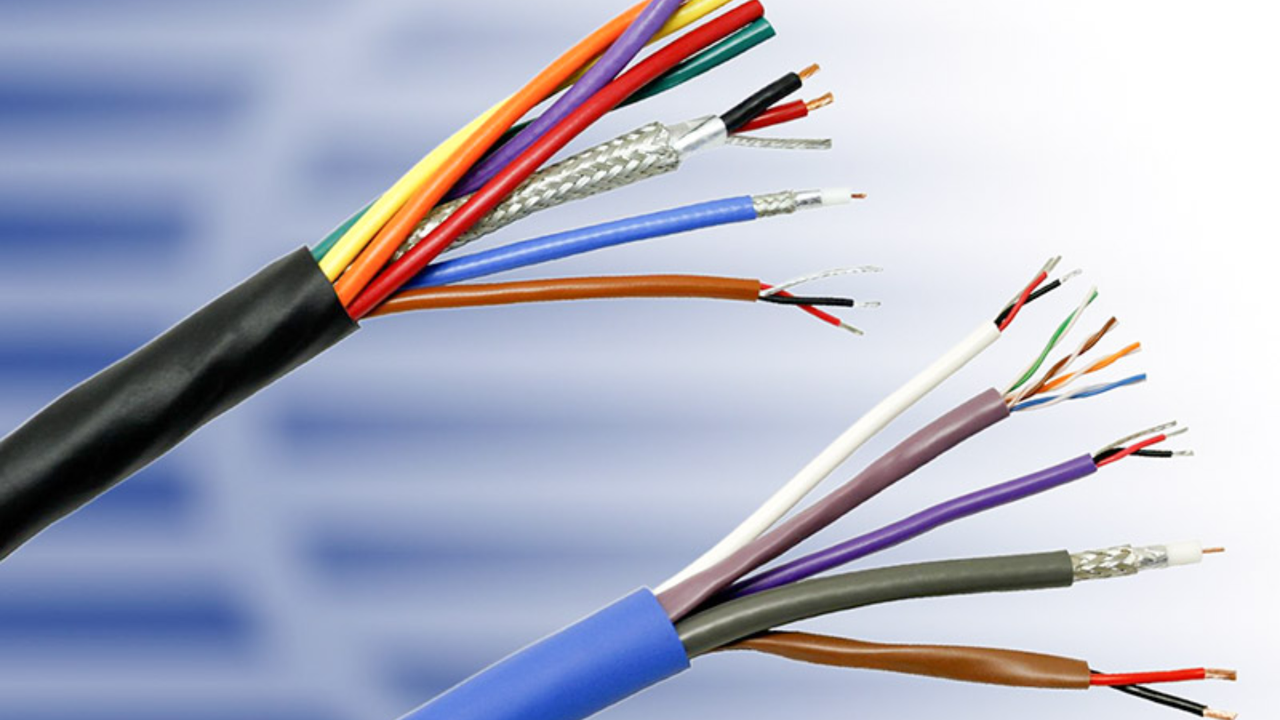

Dây điện nhiều lõi và một lõi

So sánh dây điện đạt chuẩn và dây điện kém chất lượng

Việc phân biệt giữa dây điện chất lượng và dây kém chất lượng là rất quan trọng để đảm bảo an toàn. Các sản phẩm không tuân thủ tiêu chuẩn dây điện có thể gây ra những hậu quả nghiêm trọng.

Việc tuân thủ tiêu chuẩn dây điện không chỉ là yêu cầu kỹ thuật mà còn là sự đảm bảo cơ bản nhất cho an toàn của mọi công trình. Lựa chọn dây dẫn đúng tiêu chuẩn giúp ngăn ngừa các sự cố quá tải, chập cháy và đảm bảo hiệu suất truyền tải năng lượng tối ưu. Nếu bạn cần tư vấn sâu hơn về cách chọn vật tư điện an toàn và chất lượng cho dự án của mình, đừng ngần ngại liên hệ với đội ngũ kỹ thuật của Chấn Vũ để được hỗ trợ chuyên nghiệp.
