Tiếp điểm là bộ phận dẫn điện quan trọng có nhiệm vụ đóng, cắt hoặc chuyển đổi sự liên tục của mạch điện. Nó là thành phần cốt lõi trong rơle và công tắc tơ. Trong bài viết này, Chấn Vũ sẽ giúp bạn tìm hiểu chi tiết về khái niệm, cấu tạo, nguyên lý hoạt động và các ứng dụng phổ biến của tiếp điểm trong thực tế. Chúng tôi cũng so sánh rõ ràng tiếp điểm thường mở (NO) và thường đóng (NC).
Tiếp điểm là gì?
Tiếp điểm điện (hay contact) là một bộ phận dẫn điện có khả năng đóng, cắt, chuyển đổi hoặc giữ lại sự liên tục của một mạch điện. Nó thường được làm từ các vật liệu dẫn điện tốt, chịu được hồ quang điện và nhiệt độ cao sinh ra khi mạch đóng hoặc ngắt.
Về cơ bản, tiếp điểm hoạt động như một công tắc điện tử hoặc cơ học, cho phép dòng điện chạy qua khi ở trạng thái đóng và ngăn chặn dòng điện khi ở trạng thái mở. Đây là thành phần cốt lõi trong hầu hết các thiết bị điều khiển và bảo vệ mạch điện như rơle (relay) và công tắc tơ (contactor).

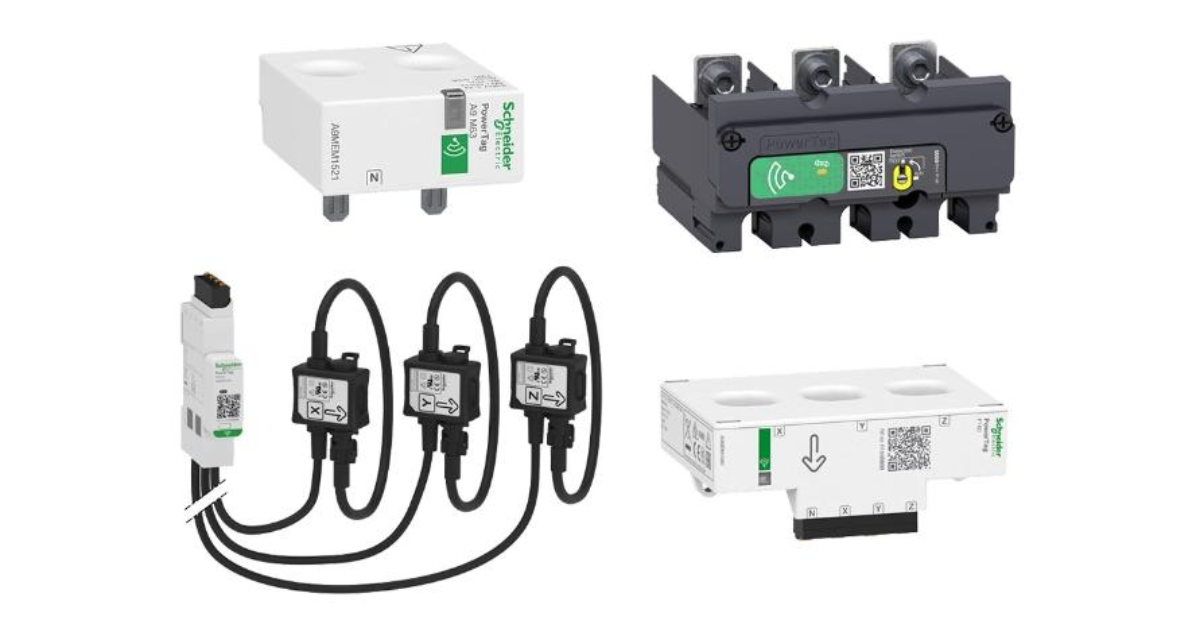

Tiếp điểm là gì?
Cấu tạo của tiếp điểm điện
Cấu tạo cơ bản của một tiếp điểm điện bao gồm hai phần chính, hoạt động phối hợp với nhau để thực hiện chức năng đóng ngắt mạch.
Tiếp điểm tĩnh: Đây là phần tiếp xúc được cố định chắc chắn vào khung hoặc đế của thiết bị điện. Nó đóng vai trò là điểm tiếp xúc cố định, làm nơi để tiếp điểm động chạm vào hoặc rời khỏi. Vật liệu chế tạo thường là các hợp kim có khả năng dẫn điện và chịu nhiệt tốt.
Tiếp điểm động: Đây là phần có khả năng di chuyển linh hoạt. Tiếp điểm động được gắn với một cơ cấu chấp hành (ví dụ: Cần đẩy, nam châm điện trong công tắc tơ). Khi có lực tác động, nó sẽ di chuyển để chạm hoặc rời khỏi tiếp điểm tĩnh, qua đó đóng hoặc ngắt dòng điện trong mạch.
Hai phần tiếp điểm này thường được chế tạo bằng các vật liệu đặc biệt như hợp kim bạc, vonfram hoặc các vật liệu có tính dẫn điện cao, khả năng chịu hồ quang và chống mài mòn tốt.
Cấu tạo của tiếp điểm điện
So sánh tiếp điểm thường mở (NO) và tiếp điểm thường đóng (NC)
Để điều khiển các thiết bị điện một cách linh hoạt, tiếp điểm được chia thành hai loại chính là thường mở (Normally Open - NO) và thường đóng (Normally Closed - NC). Việc nắm rõ sự khác biệt giữa hai loại này là rất quan trọng khi thiết kế mạch điều khiển, giúp đảm bảo logic hoạt động của hệ thống.
Tiêu chí | Tiếp điểm thường mở (NO) | Tiếp điểm thường đóng (NC) |
Trạng thái mặc định (Chưa có tác động) | Hở mạch (Open) | Đóng mạch (Closed) |
Dòng điện (Trạng thái mặc định) | Không cho dòng điện đi qua | Cho phép dòng điện đi qua |
Khi có tác động (Ví dụ: Cuộn rơle có điện) | Đóng lại (Closed) | Mở ra (Open) |
Chức năng cơ bản | Bật thiết bị (Start/On) | Tắt thiết bị (Stop/Off) |
Như vậy, tiếp điểm thường mở (NO) được sử dụng để khởi động hoặc cấp nguồn cho thiết bị khi có tín hiệu điều khiển. Ngược lại, tiếp điểm thường đóng (NC) thường được dùng trong các mạch dừng hoặc mạch khóa liên động, nơi cần ngắt nguồn khi có tín hiệu kích hoạt.

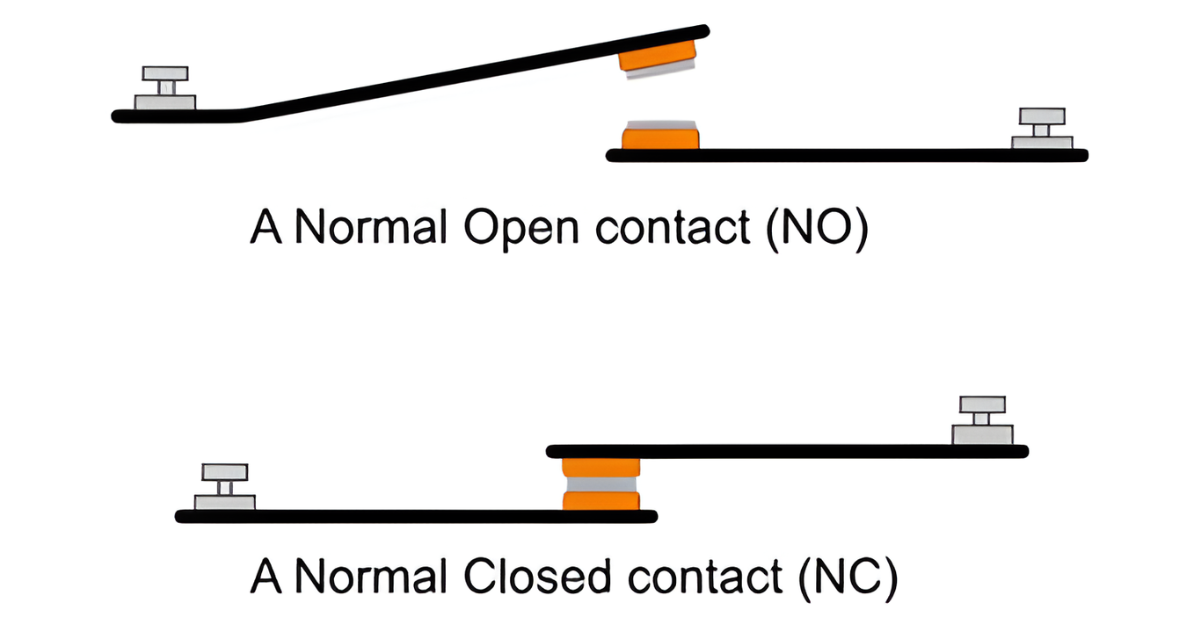

So sánh tiếp điểm thường mở (NO) và tiếp điểm thường đóng (NC)
Nguyên lý hoạt động của tiếp điểm
Nguyên lý hoạt động của tiếp điểm dựa trên sự di chuyển cơ học được kích hoạt để thay đổi trạng thái kết nối vật lý trong mạch điện. Quá trình này diễn ra theo các bước chính sau:
Bước 1: Kích hoạt cơ cấu chấp hành: Thiết bị điều khiển (như rơle hay công tắc tơ) nhận tín hiệu và cấp điện cho cuộn dây, tạo ra trường điện từ hoặc lực cơ học cần thiết.
Bước 2: Phát sinh lực hút hoặc đẩy: Trường điện từ sinh ra tác dụng lực lên phần ứng, gây ra sự chuyển động cơ khí bên trong thiết bị.
Bước 3: Tiếp điểm động di chuyển: Tiếp điểm động di chuyển theo sự chuyển động cơ khí, dịch chuyển về phía tiếp điểm tĩnh hoặc rời xa nó.
Bước 4: Thay đổi trạng thái mạch tải: Tiếp điểm đóng hoặc mở, hoàn thành việc thay đổi trạng thái đóng ngắt của mạch điện tải theo logic đã thiết lập (NO sẽ đóng lại, NC sẽ mở ra).
Nguyên lý hoạt động này đảm bảo rằng dòng điện tải lớn được điều khiển một cách an toàn và chính xác thông qua một dòng điện điều khiển nhỏ hơn nhiều.

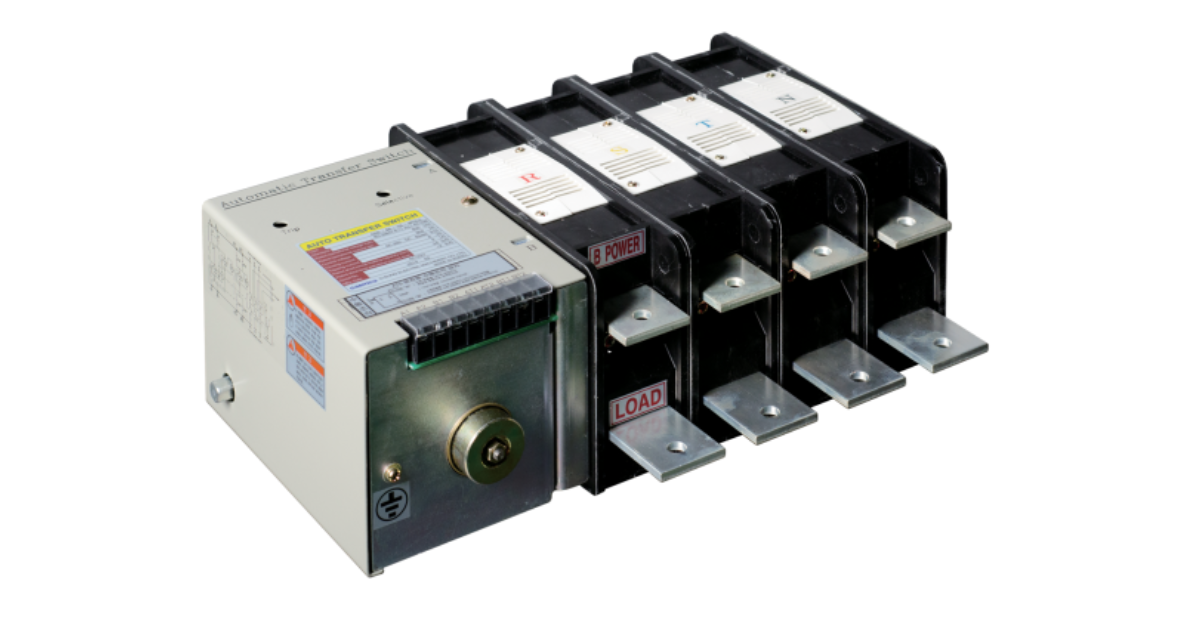

Nguyên lý hoạt động của tiếp điểm
Ứng dụng phổ biến của tiếp điểm
Tiếp điểm là thành phần của nhiều thiết bị điện tự động và có mặt trong hầu hết các hệ thống điều khiển hiện đại. Sự linh hoạt trong cấu tạo và nguyên lý cho phép nó được ứng dụng rộng rãi.
Các ứng dụng phổ biến nhất của tiếp điểm là trong công tắc tơ và rơle. Trong công tắc tơ, tiếp điểm dùng để đóng ngắt mạch điện động lực của các thiết bị có công suất lớn như động cơ. Trong rơle, tiếp điểm dùng để đóng ngắt mạch điều khiển với dòng điện nhỏ hơn.
Ngoài ra, tiếp điểm cũng được sử dụng trong các loại công tắc hành trình, nút nhấn và bộ ngắt mạch tự động (circuit breaker) để đảm bảo an toàn và điều khiển hoạt động của hệ thống điện.

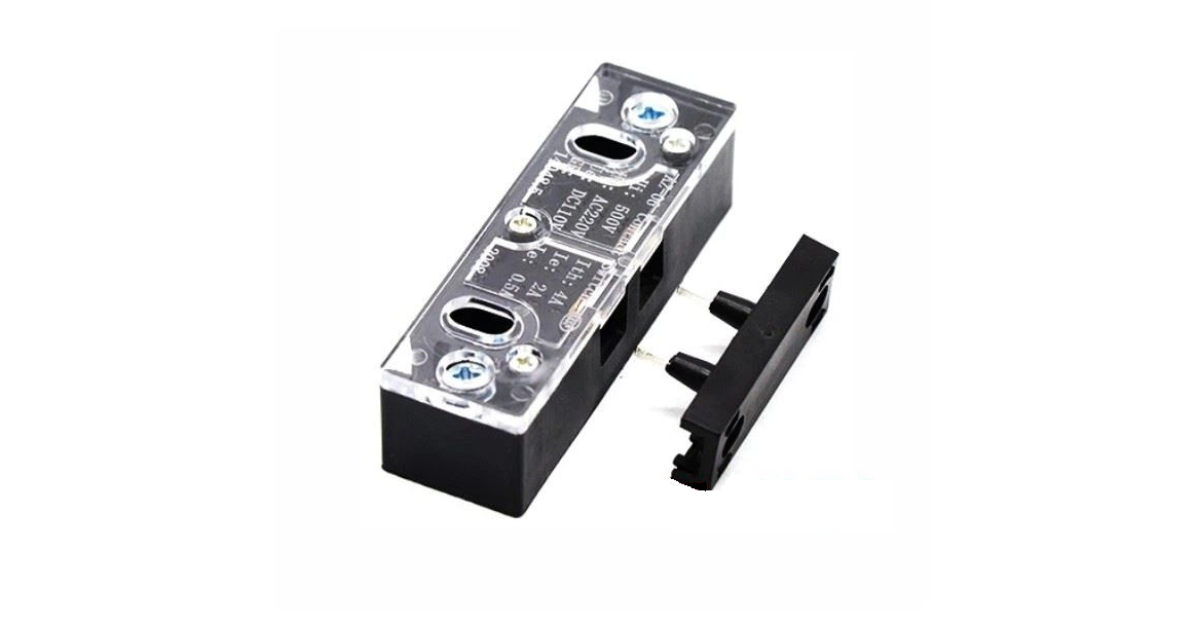

Ứng dụng phổ biến của tiếp điểm
Qua bài viết trên, chúng tôi đã cung cấp cho bạn cái nhìn toàn diện về tiếp điểm là gì, từ cấu tạo cơ bản, nguyên lý vận hành cho đến sự khác biệt giữa các loại thường mở (NO) và thường đóng (NC). Hy vọng những thông tin này sẽ giúp bạn hiểu rõ hơn về vai trò then chốt của tiếp điểm trong các hệ thống điện tự động. Nếu còn thắc mắc về các thiết bị điện công nghiệp hay cần tư vấn giải pháp tối ưu cho hệ thống của mình, hãy liên hệ với Chấn Vũ để được hỗ trợ và giải đáp chi tiết nhất.
