Phụ tải điện là công suất tiêu thụ điện năng thực tế của các thiết bị trong một hệ thống, đóng vai trò then chốt trong việc xác định quy mô và độ ổn định của lưới điện. Trong bài viết này, Chấn Vũ sẽ đi sâu vào giải thích khái niệm, phân loại chi tiết các loại phụ tải điện phổ biến, cũng như hướng dẫn cách tính toán chuẩn xác giúp bạn thiết kế hệ thống điện hiệu quả.
Phụ tải điện là gì?
Phụ tải điện là công suất tiêu thụ điện năng của các thiết bị, máy móc trong một hệ thống hoặc lưới điện tại một thời điểm nhất định. Nó thể hiện mức độ sử dụng điện thực tế của người dùng, bao gồm cả các hộ gia đình, khu công nghiệp hay cơ sở dịch vụ.
Việc xác định và tính toán chính xác phụ tải điện có ý nghĩa then chốt trong quá trình thiết kế và vận hành hệ thống điện. Nếu tính toán sai lệch, nó có thể dẫn đến việc chọn thiết bị không phù hợp, gây lãng phí hoặc thậm chí là quá tải, dẫn đến sự cố và nguy hiểm cho toàn bộ hệ thống.

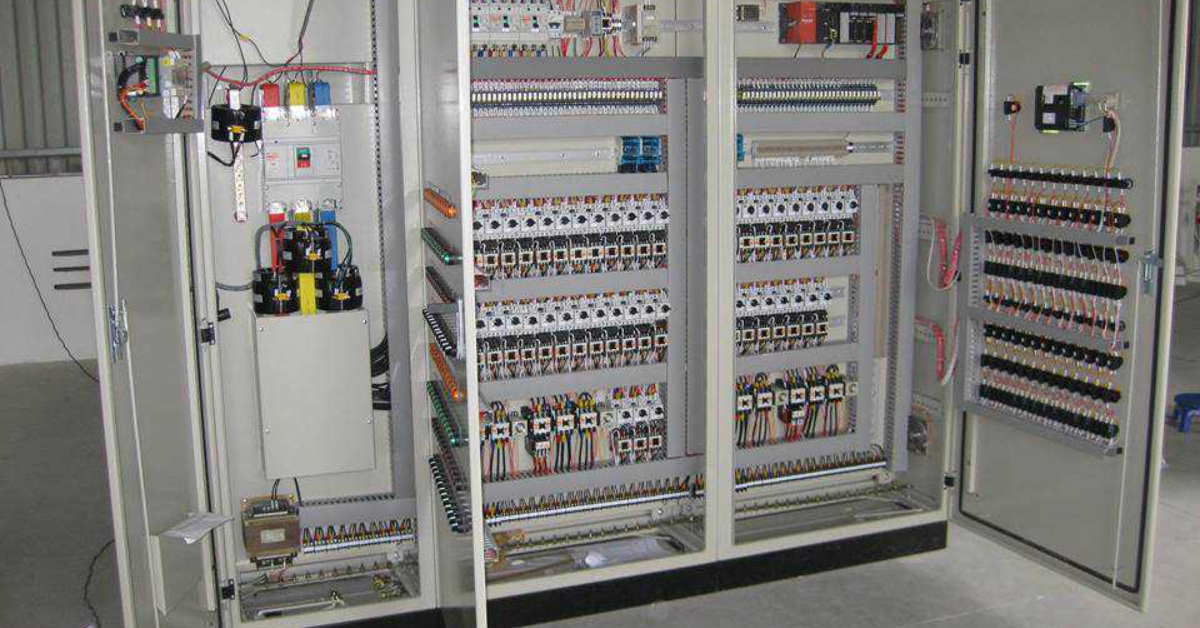

Phụ tải điện là gì?
Vai trò của phụ tải điện trong thiết kế hệ thống điện
Trong thiết kế hệ thống điện, việc nắm rõ phụ tải điện giúp các kỹ sư đảm bảo sự hoạt động ổn định và hiệu quả kinh tế của toàn bộ lưới điện. Cụ thể, phụ tải điện đóng vai trò quan trọng trong việc:
Xác định công suất cần thiết của nguồn cung cấp điện.
Lựa chọn tiết diện dây dẫn, máy biến áp và các thiết bị bảo vệ (như cầu chì, aptomat) một cách hợp lý.
Đảm bảo hệ thống hoạt động ổn định và hiệu quả kinh tế.
Tối ưu hóa chi phí đầu tư ban đầu, tránh việc mua sắm thiết bị có công suất quá lớn so với nhu cầu thực tế.
Nâng cao độ tin cậy và tuổi thọ của hệ thống.
Giảm thiểu tối đa các rủi ro chập cháy hoặc hư hỏng do quá tải.

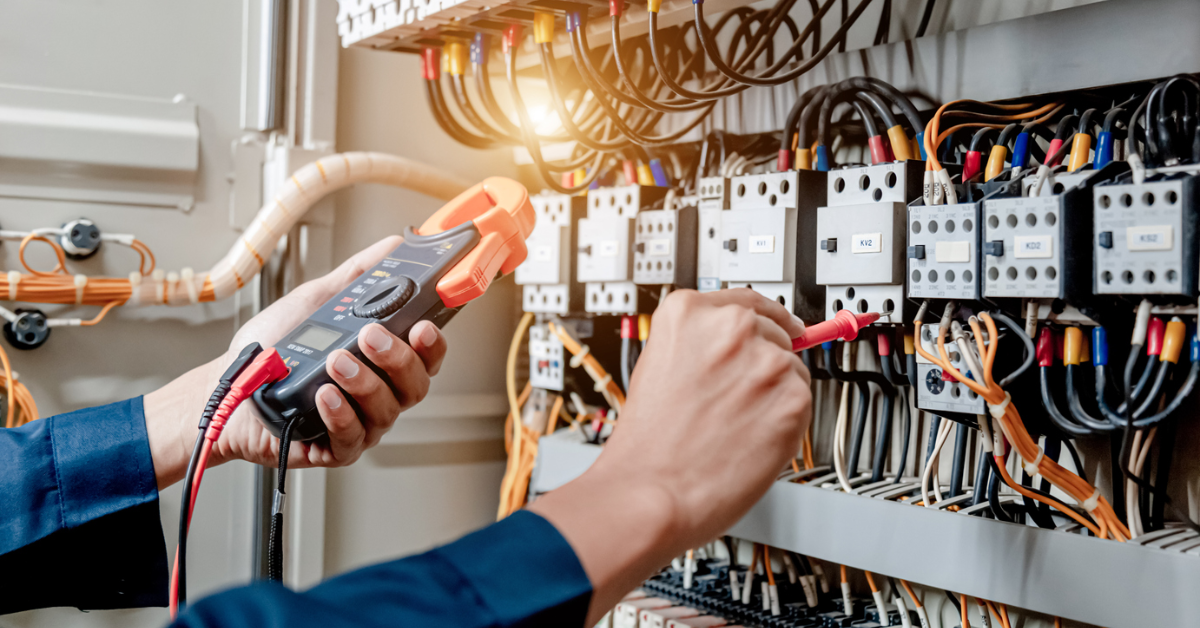

Vai trò của phụ tải điện trong thiết kế hệ thống điện
Phân loại phụ tải điện
Phụ tải điện được phân loại dựa trên đặc điểm sử dụng, tính chất vận hành và mục đích tiêu thụ năng lượng. Dưới đây là một số loại phụ tải điện phổ biến được phân chia dựa trên mục đích sử dụng. Mỗi loại đều có đặc điểm riêng về đồ thị phụ tải và yêu cầu về chất lượng điện năng khác nhau.
Phụ tải chiếu sáng
Phụ tải chiếu sáng bao gồm tất cả các thiết bị dùng để phát ra ánh sáng như đèn sợi đốt, đèn huỳnh quang, đèn led và các loại đèn chuyên dụng khác. Đặc điểm của loại phụ tải này là thường có công suất ổn định và ít thay đổi trong quá trình hoạt động.
Đồ thị phụ tải chiếu sáng thường tập trung vào buổi tối, đặc biệt là vào các giờ cao điểm sinh hoạt. Việc tính toán loại phụ tải này khá đơn giản, chủ yếu dựa trên tổng công suất định mức của tất cả các bóng đèn được lắp đặt trong khu vực.

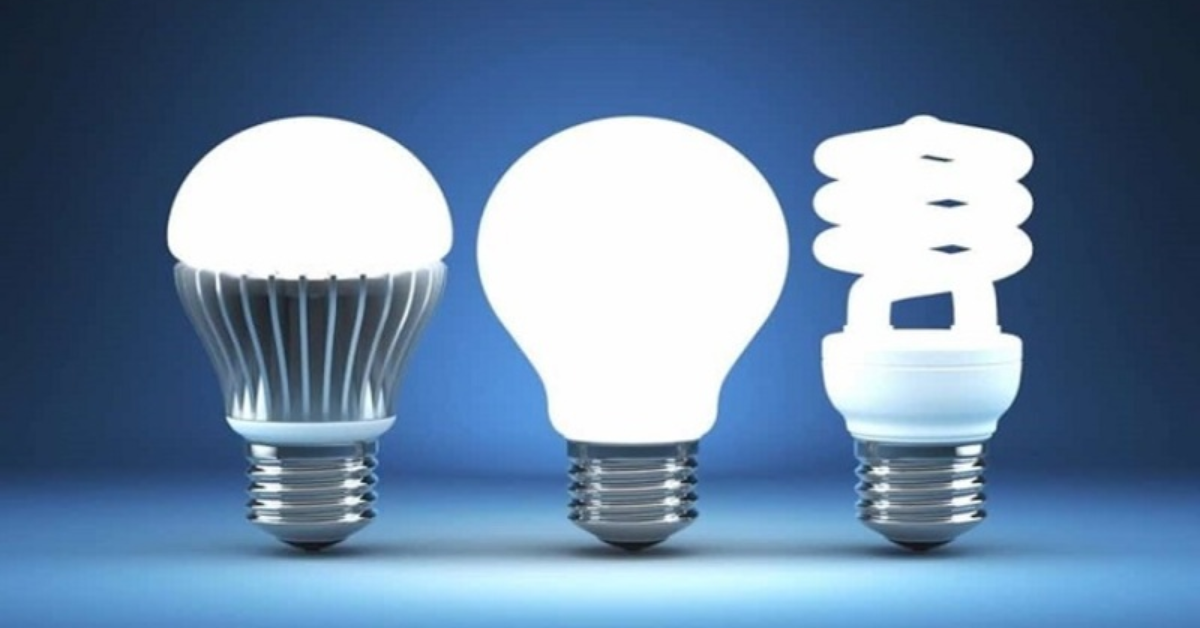

Phụ tải chiếu sáng
Phụ tải động lực
Phụ tải động lực là loại phụ tải cung cấp năng lượng cho các thiết bị biến điện năng thành cơ năng, chủ yếu là các loại động cơ điện dùng trong sản xuất, bơm nước, quạt thông gió hay các máy móc khác. Loại phụ tải này thường có công suất lớn và có tính chất thay đổi linh hoạt theo quy trình làm việc.
Đặc điểm nổi bật của phụ tải động lực là dòng khởi động thường rất lớn, gấp nhiều lần dòng điện khi hoạt động ổn định. Do đó, khi tính toán phụ tải động lực, cần phải xem xét đến hệ số đồng thời và các yếu tố khởi động để đảm bảo thiết bị bảo vệ không bị cắt nhầm và hệ thống không bị sụt áp quá mức.
Phụ tải sinh hoạt gia đình
Phụ tải sinh hoạt gia đình bao gồm tất cả các thiết bị điện sử dụng trong các hộ gia đình như tivi, tủ lạnh, máy lạnh, máy giặt, nồi cơm điện và các thiết bị điện tử khác. Loại phụ tải này mang tính chất phân tán và thường không đồng nhất giữa các hộ.
Đồ thị phụ tải sinh hoạt có hai đỉnh tiêu thụ rõ rệt: Một đỉnh vào buổi sáng sớm và một đỉnh lớn hơn vào buổi tối, khi mọi người trở về nhà và sử dụng nhiều thiết bị cùng lúc. Việc tính toán phụ tải này thường dựa trên thống kê và sử dụng các hệ số nhu cầu ước tính.

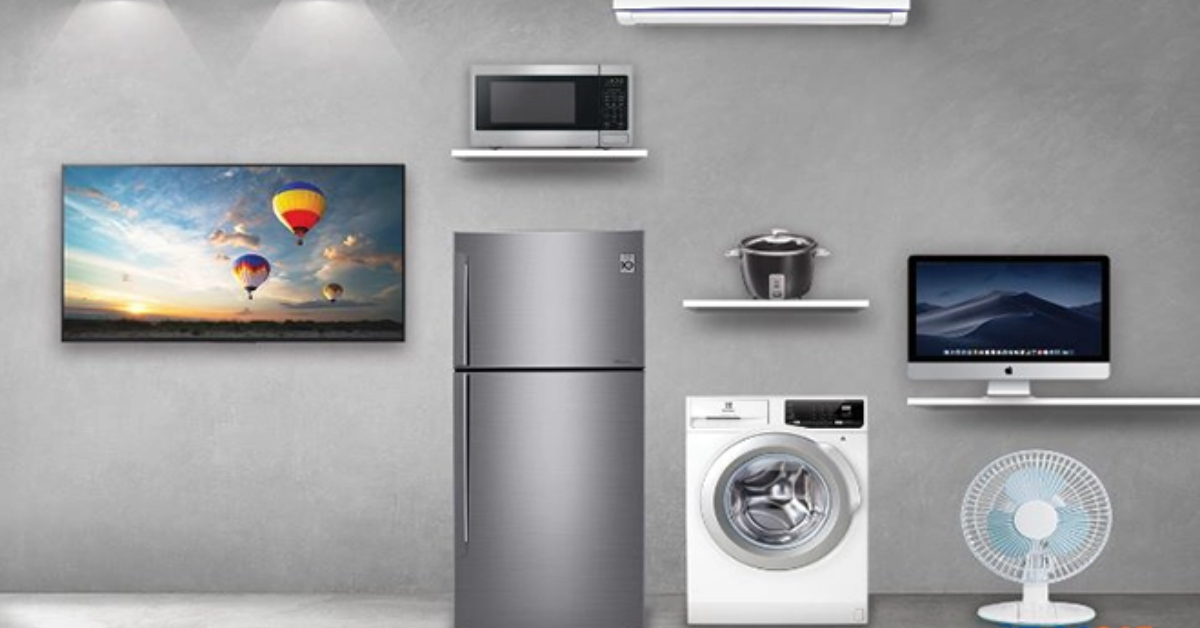

Phụ tải sinh hoạt gia đình
Phụ tải công nghiệp / nhà máy
Phụ tải công nghiệp là tổng công suất tiêu thụ của toàn bộ máy móc, dây chuyền sản xuất, hệ thống chiếu sáng và phụ trợ trong một nhà máy hoặc khu công nghiệp. Đây thường là loại phụ tải có quy mô lớn nhất và có yêu cầu cao nhất về chất lượng điện năng.
Phụ tải công nghiệp thường hoạt động theo chu kỳ sản xuất đã định sẵn, nên đồ thị phụ tải có thể khá phức tạp và thay đổi theo ca làm việc. Việc tính toán loại phụ tải này đòi hỏi sự chính xác cao, cần phải tính đến cả yếu tố hiệu chỉnh công suất phản kháng và hệ số công suất.
Các đặc tính quan trọng của phụ tải điện
Phụ tải điện có nhiều đặc tính cần được quan tâm, trong đó có hệ số công suất, hệ số nhu cầu, hệ số đồng thời và đồ thị phụ tải. Hệ số công suất (cos phi) cho biết hiệu quả sử dụng công suất tác dụng so với công suất biểu kiến. Việc duy trì hệ số công suất cao là cần thiết để tối ưu hóa truyền tải điện.
Hệ số nhu cầu cho biết tỷ lệ công suất cực đại so với tổng công suất đặt của tất cả các thiết bị. Trong khi đó, hệ số đồng thời phản ánh mức độ các thiết bị cùng hoạt động một lúc. Đồ thị phụ tải là biểu đồ thể hiện sự thay đổi công suất theo thời gian, giúp dự báo và quản lý năng lượng hiệu quả hơn.
Các đặc tính quan trọng của phụ tải điện
Hướng dẫn cách tính phụ kiện tải điện
Việc tính toán phụ tải điện bao gồm nhiều bước, trong đó bước quan trọng là xác định tổng công suất đặt của tất cả các thiết bị trong hệ thống. Sau đó, áp dụng các hệ số nhu cầu và hệ số đồng thời phù hợp với từng loại phụ tải và đặc điểm vận hành cụ thể.
Công thức tính phụ tải tính toán (hay còn gọi là công suất tính toán) thường được thể hiện qua công thức:
Ptt = Ksd x ∑ Pdm.
Trong đó, Ptt là công suất tính toán, Ksd là hệ số sử dụng (hay hệ số nhu cầu) và ∑ Pdm là tổng công suất định mức của các thiết bị. Việc tính toán chính xác sẽ quyết định đến việc chọn các thiết bị điện phù hợp.
Những lưu ý khi chọn và mua sắm phụ tải điện
Khi tiến hành chọn mua sắm các thiết bị điện để tạo nên phụ tải điện, người dùng cần lưu ý những điểm sau:
Chất lượng và thông số kỹ thuật: Cần lưu ý đến chất lượng sản phẩm và các thông số kỹ thuật đi kèm để đảm bảo thiết bị hoạt động ổn định và lâu dài.
Công suất định mức phù hợp: Chọn thiết bị có công suất định mức phù hợp với nhu cầu sử dụng thực tế để tránh tình trạng hệ thống bị quá tải hoặc gây lãng phí năng lượng.
Tiêu chuẩn an toàn và nguồn gốc: Chú trọng đến các tiêu chuẩn an toàn kỹ thuật và nguồn gốc xuất xứ rõ ràng của thiết bị, đảm bảo an toàn cho người sử dụng và hệ thống lưới điện.
Chứng nhận và bảo hành: Luôn ưu tiên sản phẩm có chứng nhận chất lượng và chế độ bảo hành rõ ràng từ các nhà cung cấp uy tín.

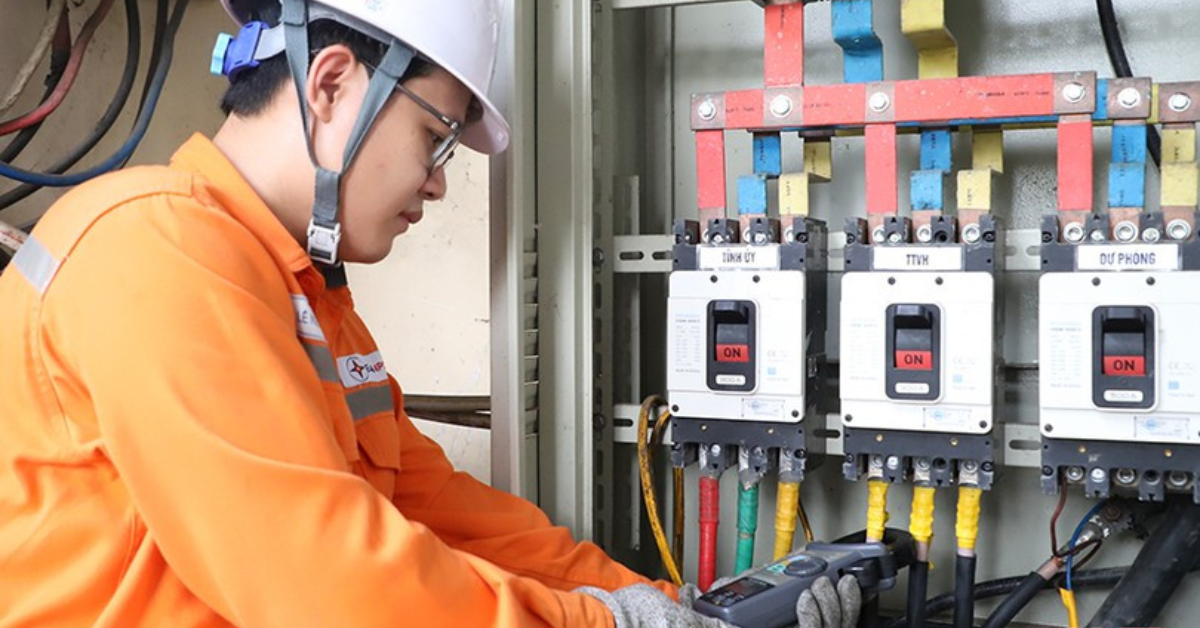

Những lưu ý khi chọn và mua sắm phụ tải điện
Việc hiểu rõ phụ tải điện là gì, cách phân loại và tính toán chính xác là nền tảng quan trọng trong mọi công trình điện. Kiến thức này không chỉ giúp thiết kế hệ thống điện an toàn, ổn định mà còn tối ưu hóa chi phí đầu tư và vận hành. Nếu còn thắc mắc hay cần tư vấn chuyên sâu hơn về phụ tải điện, vui lòng liên hệ với Chấn Vũ để được hỗ trợ giải đáp kịp thời.
