Ổ cắm điện liền đế là gì? So sánh với ổ cắm dân dụng

Trong môi trường công nghiệp và xây dựng, ổ cắm điện liền đế là gì và tại sao chúng quan trọng. Cùng Chấn Vũ tìm hiểu: Đây là thiết bị cốt lõi, được thiết kế với tiêu chuẩn kỹ thuật nghiêm ngặt như IP44/67 (chống nước, chống bụi), đảm bảo an toàn và độ bền cao trong điều kiện khắc nghiệt. Tìm hiểu về tiêu chuẩn và ứng dụng chính xác của sản phẩm để đảm bảo hiệu suất và an toàn bền vững cho doanh nghiệp.

Ổ cắm điện liền đế là gì?

Ổ cắm điện liền đế là thiết bị điện chuyên dụng, thường được sử dụng trong các môi trường công nghiệp nặng, nhà xưởng, công trường xây dựng, bến cảng hoặc các khu vực ngoài trời. Điểm khác biệt lớn nhất so với ổ cắm dân dụng là ở thiết kế nguyên khối và khả năng bảo vệ vượt trội.

Ổ cắm điện liền đế

Thiết bị này được thiết kế để chịu được các điều kiện khắc nghiệt như độ ẩm cao, bụi bẩn, va đập mạnh và đặc biệt là khả năng chịu tải dòng điện lớn (thường từ 16A, 32A, 63A, lên đến 125A). Nó phù hợp cho việc kết nối các máy móc, thiết bị công suất lớn trong sản xuất.

Tiêu chuẩn bảo vệ quốc tế (IP) của ổ cắm liền đế thường đạt từ IP44 trở lên, phổ biến là IP67 (chống bụi hoàn toàn và chống ngâm nước tạm thời). Tiêu chuẩn này đảm bảo nguồn điện luôn ổn định và an toàn tuyệt đối. Việc hiểu rõ ổ cắm điện liền đế là gì sẽ giúp các kỹ sư và chủ đầu tư lựa chọn đúng thiết bị, giảm thiểu rủi ro chập cháy hoặc gián đoạn sản xuất.

Cấu tạo và đặc điểm nhận biết của ổ cắm liền đế

Cấu tạo của ổ cắm điện liền đế được thiết kế để tối ưu hóa tính năng an toàn và độ bền bỉ. Chúng bao gồm ba thành phần chính:

• Vỏ ngoài (Housing): Được làm từ vật liệu polymer kỹ thuật cao cấp như Polyamide (PA) hoặc Polycarbonate (PC). Vỏ có khả năng chống cháy, chống tia UV và chịu va đập cơ học cực tốt. Màu sắc phổ biến thường là màu xanh từ 200-250V, màu đỏ 380-480V theo tiêu chuẩn IEC 60309, giúp dễ dàng nhận biết điện áp định mức.

• Đế cố định (Mounting Base): Đây là phần cốt lõi tạo nên tên gọi "liền đế". Đế được thiết kế chắc chắn để gắn trực tiếp và cố định vào tường, tủ điện hoặc các bề mặt phẳng. Sự cố định này ngăn chặn mọi dịch chuyển, giảm thiểu nguy cơ lỏng lẻo tiếp điểm do rung động trong quá trình vận hành của máy móc công nghiệp.

• Lõi dẫn điện và tiếp điểm: Lõi thường làm bằng đồng thau hoặc hợp kim đồng cao cấp, được xử lý bề mặt để chống oxy hóa và đảm bảo độ dẫn điện tối ưu. Các chốt tiếp điểm thiết kế dạng ống hoặc dạng lá đàn hồi, cung cấp lực kẹp mạnh mẽ khi kết nối với phích cắm.

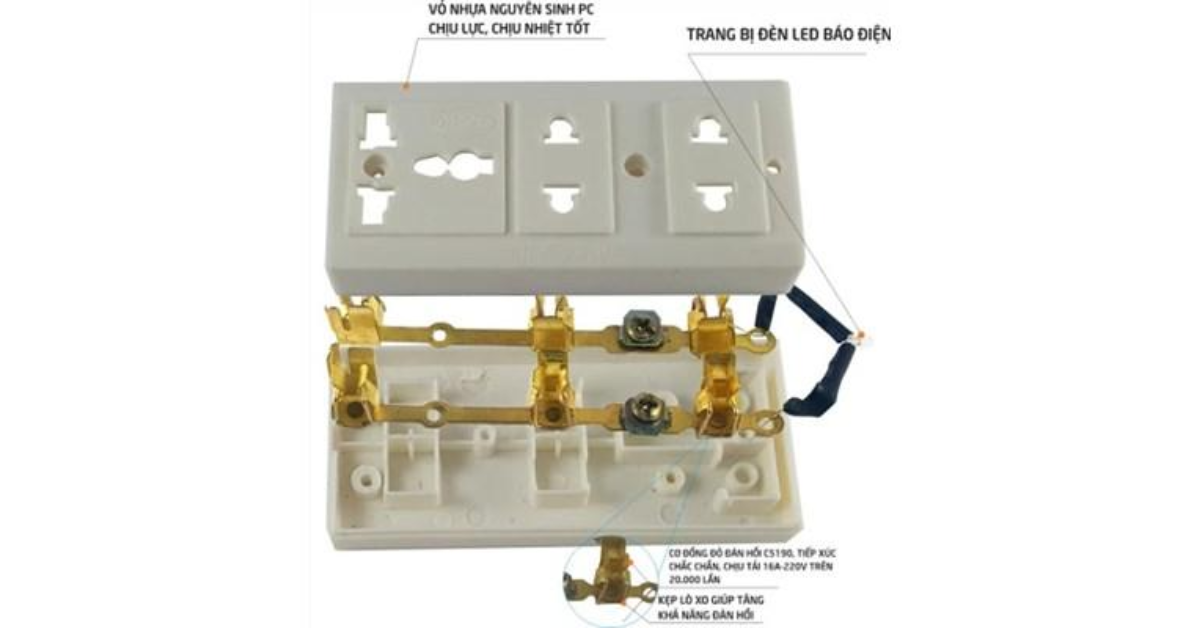

Cấu tạo và đặc điểm nhận biết của ổ cắm liền đế

Đặc điểm nhận biết chính:

• Tính toàn vẹn: Thiết kế nguyên khối, vô cùng vững chắc.

• Tiêu chuẩn IP cao: Luôn có ký hiệu IP44, IP67 in rõ trên thân thiết bị.

• Lắp đặt cố định: Bắt vít trực tiếp vào bề mặt (khác với ổ cắm di động thông thường).

• Có nắp che: Đa số được trang bị nắp che tự động hoặc nắp đậy bản lề kèm khóa, bảo vệ các lỗ tiếp điểm khi không sử dụng.

Khi xem xét một thiết bị có các đặc điểm trên, bạn đang tìm hiểu về ổ cắm điện liền đế. Đây là sự lựa chọn không thể thiếu cho các dự án đòi hỏi sự tuân thủ nghiêm ngặt về quy chuẩn kỹ thuật và an toàn điện quốc tế.

So sánh ổ cắm liền đế và ổ cắm dân dụng (âm tường)

Việc hiểu rõ sự khác biệt giữa ổ cắm điện liền đế (hay còn gọi là ổ cắm công nghiệp) và ổ cắm dân dụng là rất quan trọng để đảm bảo an toàn và hiệu quả cho hệ thống điện. Hai loại này phục vụ cho những mục đích và môi trường hoàn toàn khác nhau.

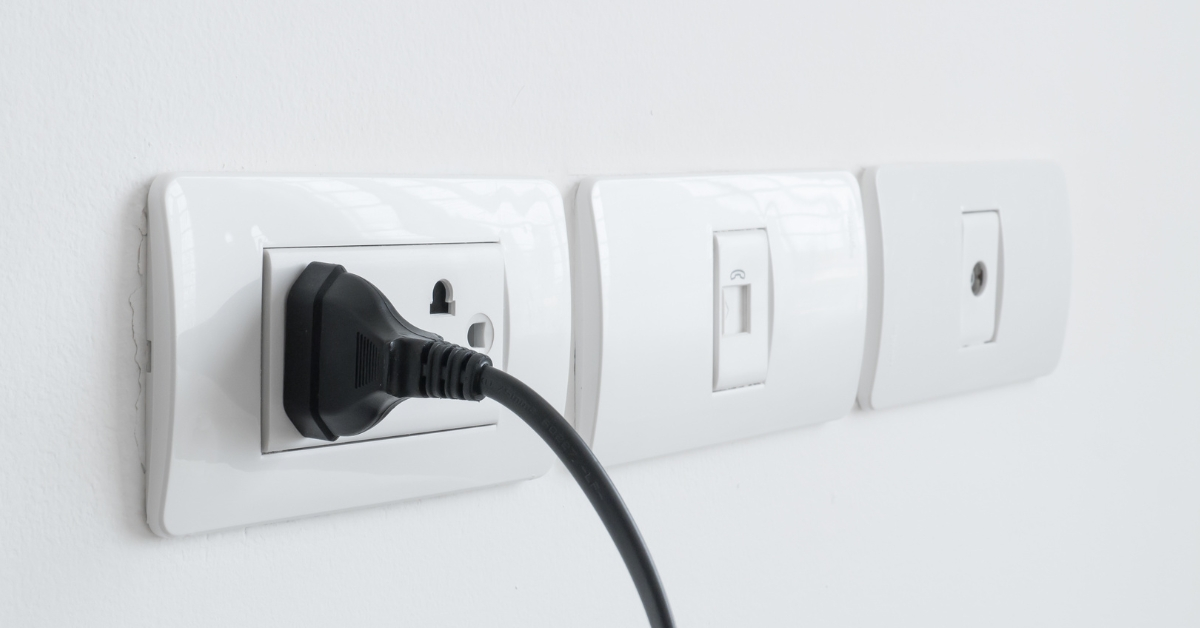

So sánh ổ cắm liền đế và ổ cắm dân dụng

Về thiết kế và cách lắp đặt

Sự khác biệt về thiết kế định hình cách hai loại ổ cắm này được lắp đặt và sử dụng trong thực tế:

Về vật liệu và độ bền

Vật liệu quyết định trực tiếp đến độ bền, khả năng chịu tải và tiêu chuẩn an toàn của thiết bị:

• Ổ cắm điện liền đế:

  • Vật liệu: Vỏ làm từ polymer kỹ thuật cao cấp (PA, PC), có khả năng chống tia UV, chống cháy và chịu va đập cơ học cao.

  • Tiếp điểm: Thường là đồng thau hoặc hợp kim đồng mạ Niken, đảm bảo độ dẫn điện ổn định dưới dòng tải lớn.

  • Độ bền: Thiết kế để hoạt động liên tục trong hàng chục năm trong điều kiện khắc nghiệt, chịu được nhiệt độ cao và thấp.

• Ổ cắm dân dụng (âm tường):

  • Vật liệu: Vỏ ngoài bằng nhựa ABS hoặc nhựa dẻo thông thường.

  • Tiếp điểm: Đồng hoặc hợp kim đồng nhưng không yêu cầu khả năng chịu tải nhiệt và dòng điện cao như ổ cắm liền đế.

  • Độ bền: Chủ yếu tập trung vào tính thẩm mỹ, phù hợp với môi trường trong nhà, không yêu cầu chịu va đập hay chống nước.

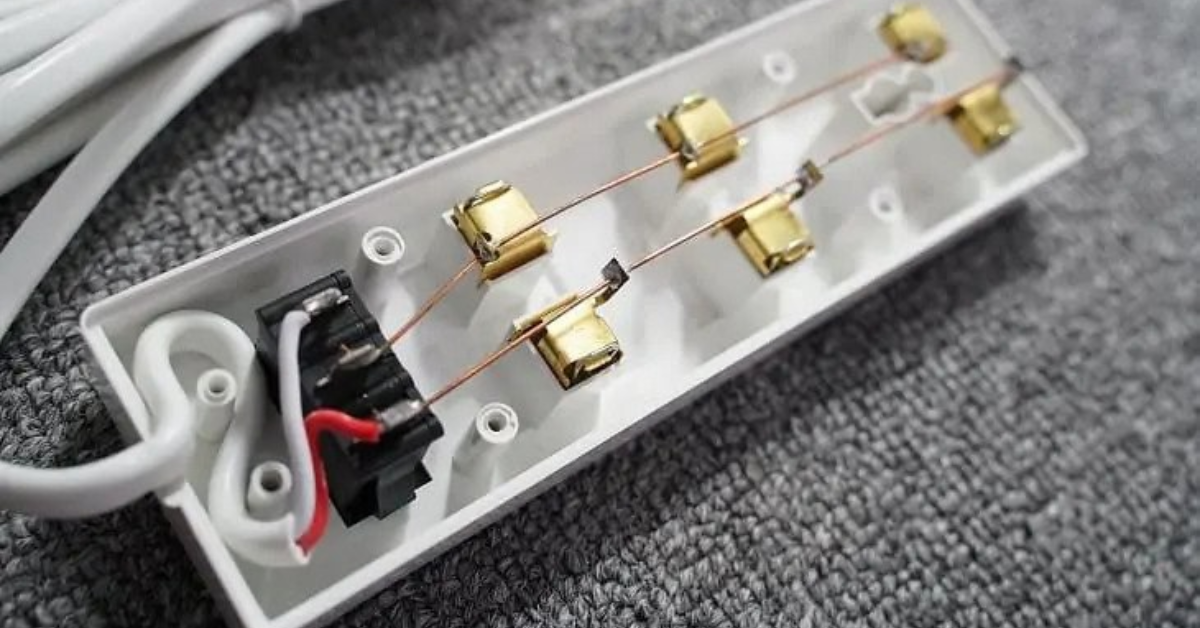

Về vật liệu và độ bền

Về môi trường và ứng dụng

Đây là yếu tố quan trọng nhất giúp phân biệt mục đích sử dụng của hai loại ổ cắm này.

• Ổ cắm điện liền đế:

  • Môi trường: Các khu vực có yếu tố khắc nghiệt như bụi bẩn, độ ẩm, hóa chất hoặc nguy cơ cháy nổ cao. Tiêu chuẩn bảo vệ tối thiểu là IP44 và phổ biến là IP67 (chống nước, chống bụi tuyệt đối).

  • Ứng dụng: Kết nối máy móc công suất lớn (động cơ, máy nén khí, cẩu trục), hệ thống điện tạm thời trên công trường, nhà máy chế biến, cảng biển. Thiết bị này chuyên dụng cho dòng tải lớn và điện áp 3 pha.

• Ổ cắm dân dụng (âm tường):

  • Môi trường: Môi trường khô ráo, sạch sẽ, trong nhà (nhà ở, văn phòng, trường học). Không có tiêu chuẩn chống nước hoặc chống bụi cao.

  • Ứng dụng: Kết nối các thiết bị sinh hoạt công suất nhỏ và vừa (tivi, tủ lạnh, máy tính). Mục tiêu chính là tiện lợi và thẩm mỹ trong không gian sống.

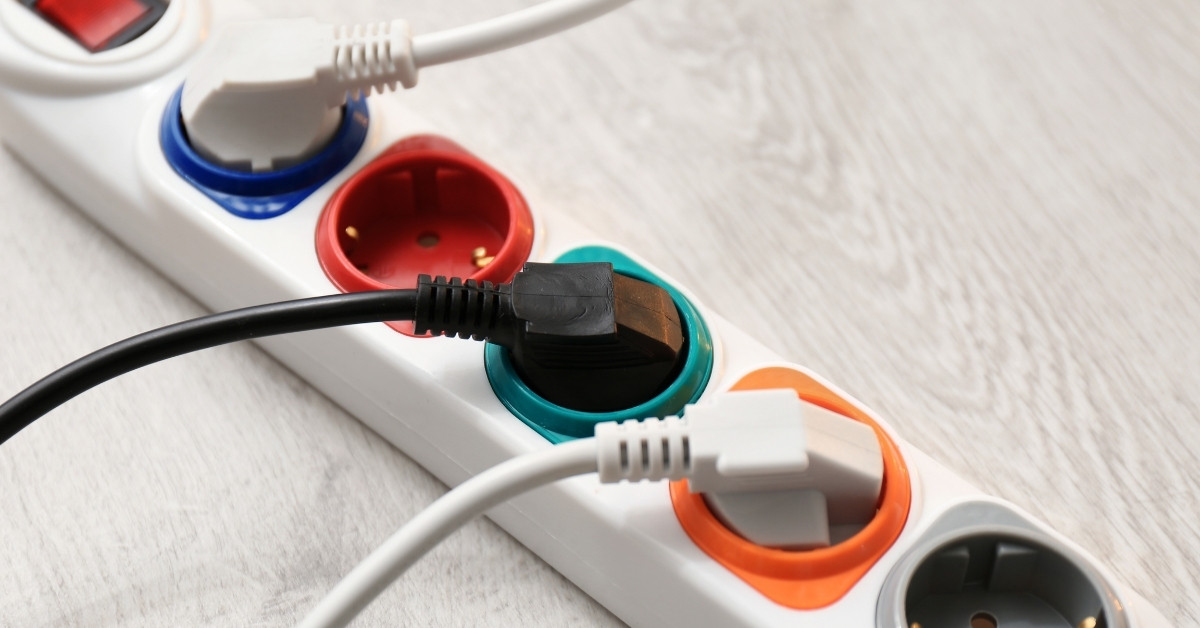

Về môi trường và ứng dụng

Ứng dụng chính của ổ cắm điện liền đế trong công nghiệp

Ổ cắm điện liền đế không chỉ là một thành phần, mà là giải pháp then chốt giúp tối ưu hóa hệ thống điện trong các ngành công nghiệp. Với độ bền vượt trội và khả năng chịu tải cao, thiết bị này đóng vai trò không thể thay thế trong nhiều ứng dụng phức tạp và yêu cầu độ an toàn nghiêm ngặt.

Dùng cho máy móc, thiết bị di động

Trong các nhà máy sản xuất, công trường hoặc bến cảng, việc sử dụng các máy móc và thiết bị cần phải di chuyển thường xuyên là điều phổ biến. Đây chính là nơi ổ cắm điện liền đế phát huy tối đa ưu điểm của mình.

• Đảm bảo kết nối ổn định: Ổ cắm điện liền đế cung cấp điểm kết nối cố định, an toàn cho các thiết bị di động như máy hàn công suất lớn, máy nén khí, cẩu trục tạm thời hay các loại máy bơm công nghiệp.

• Chịu tải cao: Thiết bị này được thiết kế để kết nối nguồn điện 3 pha hoặc 1 pha với dòng tải lớn (ví dụ: 32A, 63A), mà ổ cắm dân dụng không thể đáp ứng.

• Cơ chế khóa: Nhiều loại ổ cắm liền đế được trang bị cơ chế khóa xoay hoặc khóa chốt, giúp phích cắm được giữ chặt và không bị tuột ra khi thiết bị đang hoạt động hoặc di chuyển, giảm thiểu nguy cơ hồ quang điện và gián đoạn.

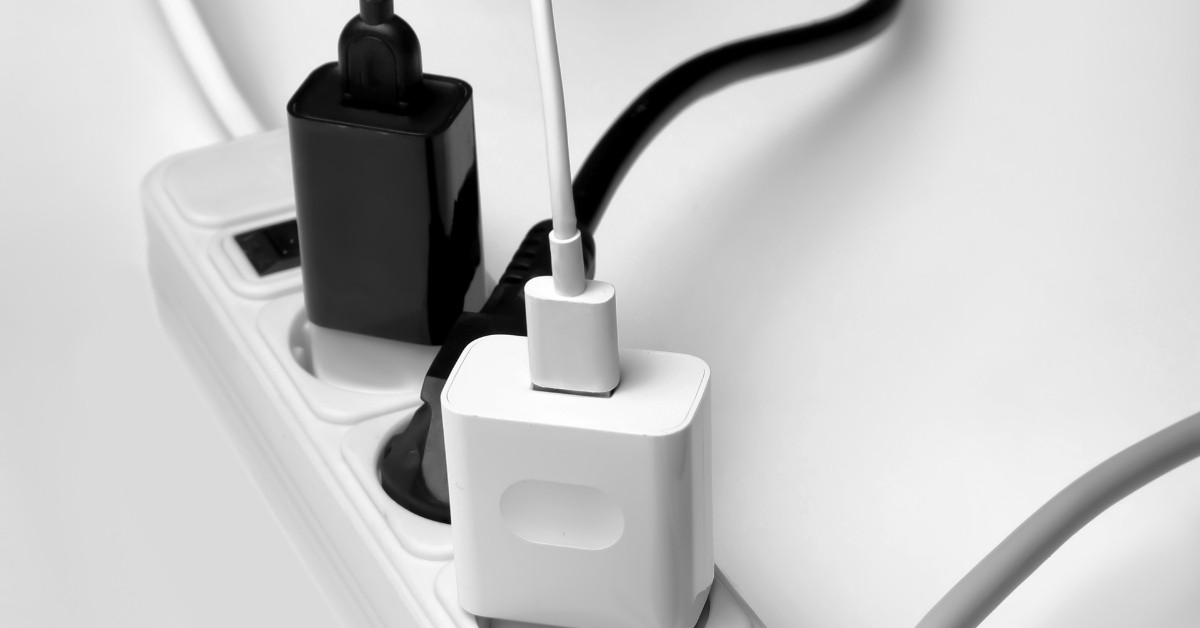

Dùng cho máy móc, thiết bị di động

Lắp đặt trong các tủ điện điều khiển

Tủ điện điều khiển là trung tâm của hệ thống điện công nghiệp. Việc lắp đặt ổ cắm liền đế tại đây phục vụ cho mục đích cung cấp nguồn điện đầu ra an toàn và dễ dàng bảo trì.

• Điểm cấp nguồn cố định: Ổ cắm điện liền đế được gắn trực tiếp và chắc chắn vào thành tủ điện, tạo ra các điểm cấp nguồn đầu ra cho máy móc hoặc các thiết bị kiểm tra (testing equipment).

• Bảo vệ môi trường bên trong: Với tiêu chuẩn IP cao, thiết bị này đảm bảo rằng bụi bẩn, hơi ẩm hoặc vật thể lạ bên ngoài không thể xâm nhập qua điểm kết nối, duy trì tính toàn vẹn của hệ thống dây dẫn và thiết bị bên trong tủ.

• Linh hoạt tháo lắp: Trong quá trình bảo trì hoặc nâng cấp hệ thống, việc sử dụng các ổ cắm điện liền đế cho phép kỹ sư ngắt kết nối các thiết bị ngoại vi một cách nhanh chóng và an toàn mà không cần phải can thiệp trực tiếp vào hệ thống đấu nối phức tạp bên trong tủ điện.

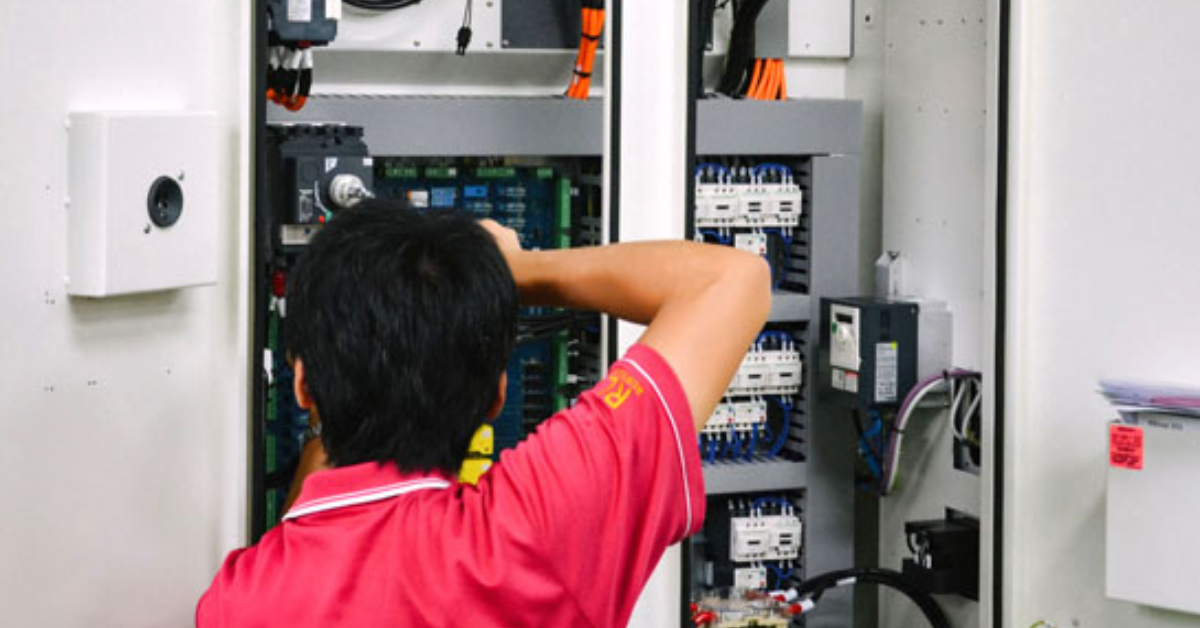

Lắp đặt trong các tủ điện điều khiển

Tiêu chí lựa chọn ổ cắm điện liền đế phù hợp

Việc lựa chọn ổ cắm điện liền đế không chỉ đơn thuần là chọn một sản phẩm, mà là chọn một giải pháp an toàn điện cho cả hệ thống. Để đảm bảo thiết bị hoạt động hiệu quả và bền vững trong môi trường công nghiệp khắc nghiệt, các kỹ sư cần xem xét kỹ lưỡng các tiêu chí sau:

Điện áp và Dòng định mức (Amperage and Voltage)

Đây là tiêu chí cơ bản nhưng quan trọng nhất. Ổ cắm phải tương thích hoàn toàn với điện áp và dòng điện của thiết bị cần kết nối.

• Dòng điện (A): Phổ biến nhất là 16A, 32A, 63A và 125A. Cần chọn dòng điện định mức của ổ cắm cao hơn hoặc bằng dòng điện tối đa của tải để tránh quá nhiệt và chập cháy.

• Điện áp (V): Phân biệt giữa hệ thống 1 pha (thường 220V - 250V) và 3 pha (thường 380V - 415V). Màu sắc của ổ cắm liền đế thường tuân theo chuẩn quốc tế (ví dụ: Xanh dương cho 230V, Đỏ cho 400V).

• Số pha/Cực (Poles): Cần xác định rõ thiết bị sử dụng 3P (2P+E), 4P (3P+E) hay 5P (3P+N+E). Sự không khớp về số cực sẽ khiến phích cắm không thể kết nối được với ổ cắm điện liền đế.

Điện áp và Dòng định mức

Cấp độ bảo vệ IP (Ingress Protection)

Cấp độ IP cho biết khả năng chống xâm nhập của bụi và nước. Môi trường ứng dụng sẽ quyết định cấp độ IP tối thiểu cần thiết.

• IP44: Phù hợp cho môi trường trong nhà xưởng, khu vực có khả năng bắn nước hoặc bụi bẩn nhẹ.

• IP67: Tiêu chuẩn cho môi trường ngoài trời, khu vực ẩm ướt, công trường, cảng biển hoặc khu vực thường xuyên phải vệ sinh bằng nước áp lực. IP67 đảm bảo thiết bị chống bụi hoàn toàn và chịu được ngâm nước tạm thời.

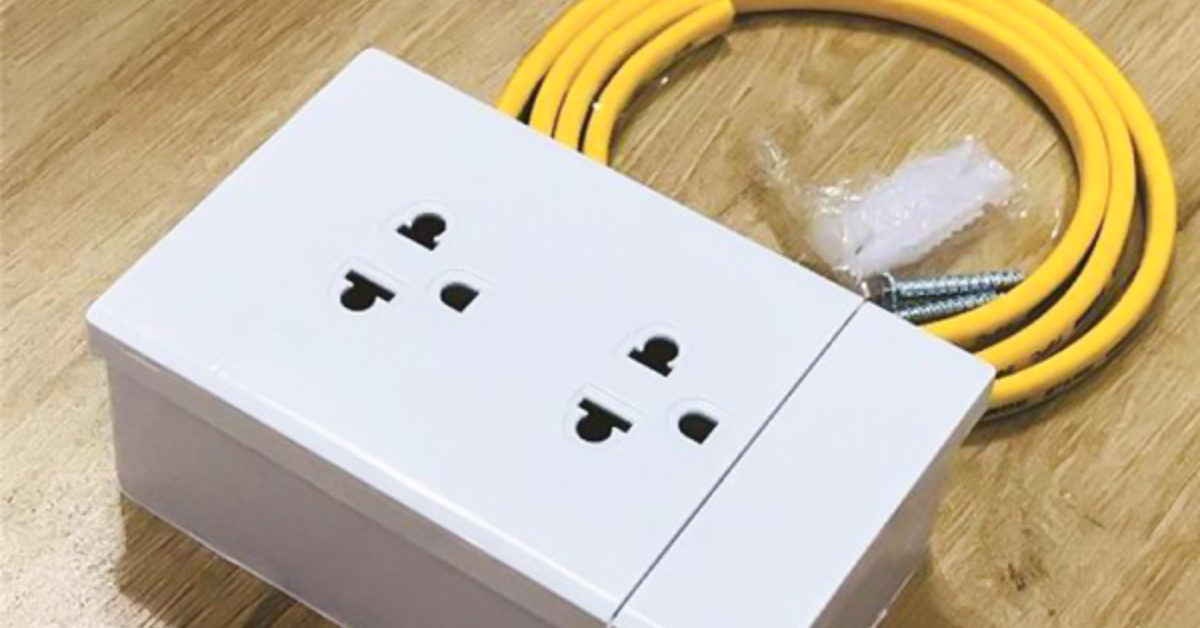

Cấp độ bảo vệ IP (Ingress Protection)

Khả năng chịu nhiệt và vật liệu chế tạo

Ổ cắm điện liền đế phải làm từ vật liệu bền bỉ để chịu đựng các tác động vật lý và nhiệt độ.

• Vật liệu vỏ: Nên chọn loại được làm từ Polyamide (PA) hoặc Polycarbonate (PC) chất lượng cao. Các vật liệu này có khả năng chống va đập, chống cháy và ổn định dưới tác động của tia UV (quan trọng cho lắp đặt ngoài trời).

• Tiếp điểm: Các chốt tiếp điểm phải làm từ đồng thau hoặc hợp kim đồng mạ Niken để chống ăn mòn và đảm bảo độ dẫn điện ổn định, không phát sinh nhiệt quá mức khi tải dòng lớn.

Vị trí giờ (Earth Contact Position)

Trong hệ thống điện công nghiệp 3 pha, vị trí chốt tiếp đất (cực E) được quy định theo "vị trí giờ" trên mặt đồng hồ để ngăn ngừa việc cắm nhầm điện áp.

• Ví dụ: Vị trí 6h thường dành cho điện áp 200-250V, vị trí 9h dành cho điện áp 380-415V. Khi lựa chọn ổ cắm điện liền đế, cần đảm bảo vị trí giờ của nó khớp với phích cắm đang sử dụng để tránh sự cố điện nguy hiểm.

Việc xem xét đầy đủ các yếu tố trên sẽ giúp tối ưu hóa chi phí đầu tư và đảm bảo rằng thiết bị đáp ứng được yêu cầu kỹ thuật khắt khe của hệ thống công nghiệp.

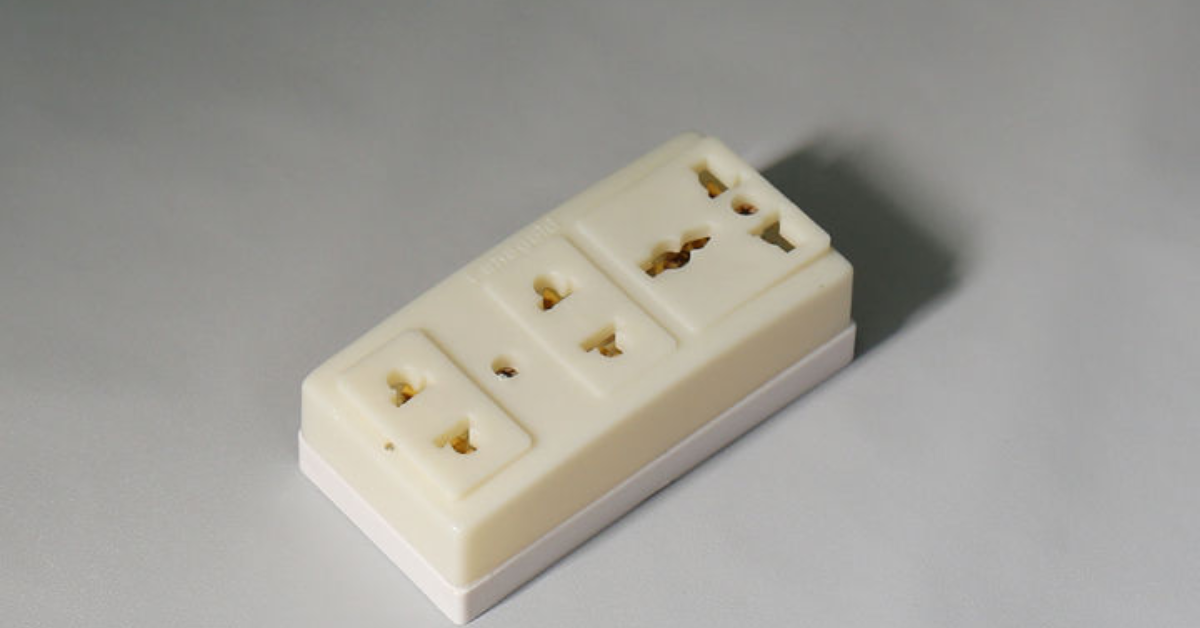

Khả năng chịu nhiệt và vật liệu chế tạo

Tóm lại, bạn đã hiểu đươc ổ cấm điện liền đế là gì, so sánh với các ổ điện khác và các ứng dụng trong cuộc sống. Đừng để hệ thống điện của bạn gặp rủi ro với các thiết bị kém chất lượng. Chấn Vũ cung cấp các dòng ổ cắm công nghiệp chuẩn quốc tế. Việc đầu tư vào ổ cắm điện liền chất lượng cao là đảm bảo độ tin cậy và an toàn tối ưu cho mọi công trình. Liên hệ với chúng tôi ngay hôm nay để nhận được sự tư vấn chuyên nghiệp và tìm kiếm giải pháp điện tối ưu cho dự án của bạn!
