Ổ cắm công nghiệp theo màu sắc: Ý nghĩa từng màu và cách lựa chọn đúng điện áp

Hiểu đơn giản, ổ cắm công nghiệp theo màu sắc là hệ thống quy chuẩn quốc tế sử dụng các màu sắc khác nhau trên lớp vỏ để định danh chính xác mức điện áp và tần số của nguồn cấp. Phương pháp trực quan này ra đời nhằm loại bỏ hoàn toàn rủi ro đấu nối sai thiết bị gây chập cháy, mất an toàn cho nhà xưởng. Đồng hành cùng các kỹ sư cơ điện, Chấn Vũ sẽ bóc tách chi tiết ý nghĩa kỹ thuật đằng sau từng gam màu ngay dưới đây.

1. Vì sao ổ cắm công nghiệp được phân biệt theo màu sắc?

Trong các nhà xưởng và công trình, việc vận hành hàng trăm thiết bị điện với công suất và điện áp khác nhau luôn tiềm ẩn nguy cơ mất an toàn. Việc phân tách rõ ràng hệ thống kết nối giúp kỹ sư và thợ điện nhận diện ngay lập tức thông số nguồn cấp mà không cần đo đạc thủ công.

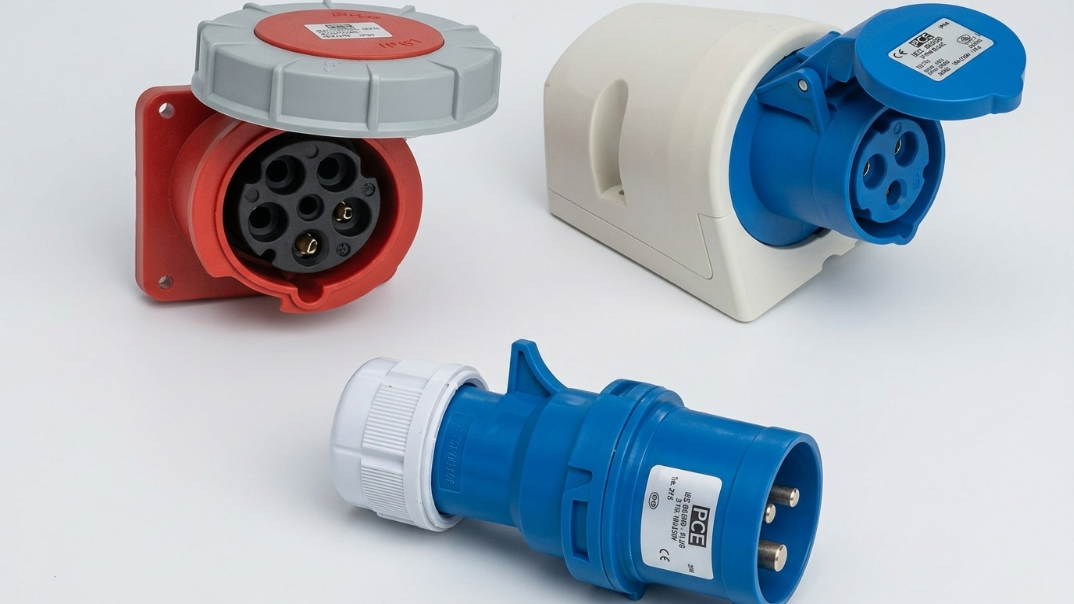

Vì sao ổ cắm công nghiệp được phân biệt theo màu sắc?

1.1. Vai trò của màu sắc trong hệ thống điện công nghiệp

Trong môi trường công nghiệp có cường độ lao động cao, áp lực vận hành dễ khiến con người gặp sai sót do mệt mỏi. Lúc này, màu sắc của thiết bị đóng vai trò như một ngôn ngữ thị giác trực quan toàn cầu, giúp bộ não kỹ thuật viên nhận diện nhanh thông số điện áp chỉ trong vài mili giây mà không cần lật mở tài liệu kỹ thuật hay dùng đồng hồ đo điện.

Việc phân định ranh giới trực quan bằng màu sắc giúp ngăn chặn từ xa các thảm họa chập cháy, nổ bo mạch hoặc phóng hồ quang điện do cắm nhầm thiết bị công suất nhỏ vào nguồn động lực. Tính nhất quán này bảo vệ tối đa tính mạng người lao động cũng như hệ thống máy móc trị giá hàng tỷ đồng của doanh nghiệp.

Hơn thế nữa, giải pháp định dạng trực quan này tối ưu hóa đáng kể quy trình xử lý khủng hoảng khi xảy ra sự cố lưới điện tại phân xưởng. Đội ngũ kỹ thuật có thể ngay lập tức khoanh vùng các cụm tủ điện, cô lập vùng lỗi một cách chính xác dựa trên các cụm màu đồng bộ, giảm thiểu tối đa thời gian chết của dây chuyền sản xuất.

1.2. Tiêu chuẩn quốc tế quy định màu sắc ổ cắm công nghiệp

Quy ước màu sắc trên các thiết bị đấu nối hiện nay không phải là sự lựa chọn ngẫu nhiên của các nhà sản xuất mà tuân thủ nghiêm ngặt theo tiêu chuẩn quốc tế IEC 60309. Đây là bộ quy chuẩn toàn cầu do Ủy ban Kỹ thuật Điện Quốc tế ban hành, áp dụng cho phích cắm, ổ cắm và bộ nối dùng cho mục đích công nghiệp nặng.

Tiêu chuẩn này không chỉ quy định màu sắc vỏ nhựa bên ngoài mà còn đồng bộ hóa kích thước hình học và vị trí chân tiếp địa cho từng mức điện áp cụ thể. Nhờ vậy, một phích cắm thuộc hệ thống ổ cắm công nghiệp theo màu sắc này sẽ hoàn toàn không thể cắm vừa vào một ổ cắm khác dải điện áp, tạo ra hai lớp bảo vệ cơ học và thị giác tuyệt đối.

Việc áp dụng đồng bộ chuẩn IEC 60309 tại Việt Nam tạo điều kiện thuận lợi cho việc nhập khẩu, lắp đặt các dây chuyền máy móc nguyên chiếc từ các quốc gia phát triển. Các kỹ sư cơ điện khi thiết kế bản vẽ cho nhà xưởng hiện đại luôn coi quy chuẩn màu sắc này là điều kiện tiên quyết để hệ thống điện đạt tiêu chuẩn an toàn quốc tế.

2. Ý nghĩa các màu sắc phổ biến của ổ cắm công nghiệp

Mỗi gam màu xuất hiện trên lớp vỏ nhựa của thiết bị đều đại diện cho một dải điện áp và tần số hoạt động cố định. Nắm rõ quy luật này giúp người phụ trách vật tư và kỹ sư hiện trường luôn chủ động trong vận hành.

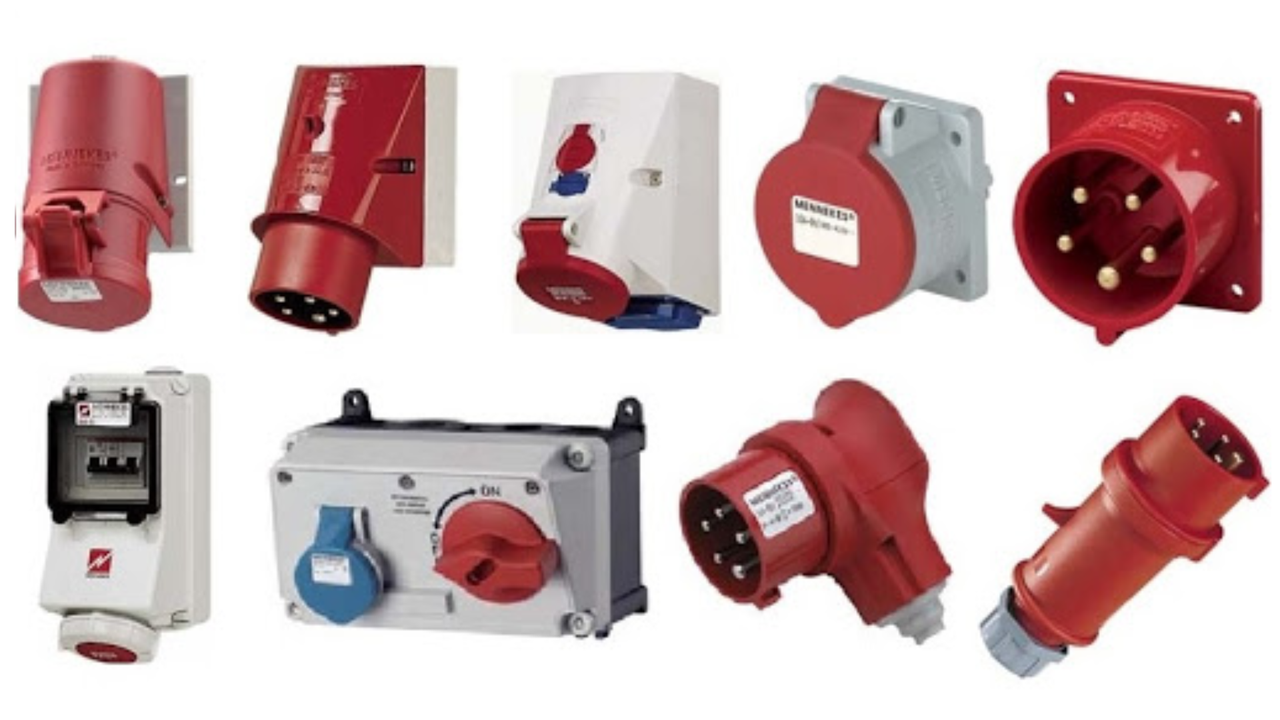

Ý nghĩa các màu sắc phổ biến của ổ cắm công nghiệp

2.1. Ổ cắm công nghiệp màu xanh dương

Dòng sản phẩm sở hữu lớp vỏ màu xanh dương là thiết bị phổ biến nhất trong các phân xưởng cơ khí nhẹ và dân dụng nâng cao. Màu sắc này quy định cho dải điện áp từ 200V đến 250V với tần số tiêu chuẩn 50Hz hoặc 60Hz.

Các thiết bị này chủ yếu phục vụ cho lưới điện 1 pha, cấp nguồn cho máy khoan bàn, máy cắt cỡ nhỏ, máy nén khí di động hoặc hệ thống chiếu sáng công nghiệp. Cấu trúc chân cắm thường là dòng 3 chân bao gồm một chân pha, một chân trung tính và một chân tiếp địa an toàn.

2.2. Ổ cắm công nghiệp màu đỏ

Khi dịch chuyển sang khu vực vận hành máy móc hạng nặng, các loại ổ cắm công nghiệp theo màu sắc đỏ sẽ chiếm ưu thế hoàn toàn. Sắc đỏ là ký hiệu quốc tế dành riêng cho dải điện áp cao từ 380V đến 480V, hoạt động trên lưới điện động lực 3 pha.

Đây là đầu cấp nguồn bắt buộc cho motor công suất lớn, máy dập, máy ép thủy lực và hệ thống lò luyện đòi hỏi dòng tải cực cao. Thiết kế của dòng màu đỏ thường có cấu hình 4 chân hoặc 5 chân để đảm bảo chia pha cân bằng và có đường thoát dòng rò xuống đất.

2.3. Các màu sắc khác theo tiêu chuẩn IEC

Bên cạnh hai màu chủ đạo trên, tiêu chuẩn IEC còn quy định màu vàng cho dải điện áp thấp từ 100V đến 130V, thường thấy trên các thiết bị nhập khẩu từ Nhật Bản hoặc Mỹ. Màu đen đại diện cho mức điện áp đặc biệt cao từ 500V đến 690V dùng trong các ngành công nghiệp nặng đặc thù như khai khoáng.

Đối với các khu vực yêu cầu an toàn tuyệt đối như hầm mỏ ngập nước hoặc môi trường ẩm ướt cao, người ta sử dụng dòng vỏ màu tím. Màu tím biểu thị cho mức điện áp cực thấp dưới 50V, loại bỏ hoàn toàn khả năng gây nguy hiểm cho tính mạng con người khi xảy ra sự cố rò rỉ.

3. Bảng tra cứu ổ cắm công nghiệp theo màu sắc và điện áp

Để dễ dàng nhận biết và lựa chọn chính xác thiết bị phù hợp với hệ thống điện, bạn có thể tham khảo bảng tra cứu ổ cắm công nghiệp theo màu sắc và điện áp tiêu chuẩn dưới đây:

4. Cách lựa chọn ổ cắm công nghiệp theo màu sắc phù hợp với hệ thống điện

Quy trình tính toán và lựa chọn thiết bị đấu nối cho bất kỳ dự án nào cũng bắt buộc phải khởi đầu từ khâu khảo sát thực địa kỹ lưỡng. Kỹ sư cơ điện cần kiểm tra chính xác sơ đồ đơn tuyến của nhà xưởng, xác định nguồn cấp hiện hữu là lưới điện hạ thế một pha hay điện động lực ba pha, cùng mức điện áp danh định từ trạm biến áp.

Khi đã nắm chắc các thông số kỹ thuật cốt lõi này, bạn tiến hành đối chiếu trực tiếp với hệ thống mã màu được chuẩn hóa toàn cầu. Việc tuân thủ nguyên tắc lựa chọn ổ cắm công nghiệp theo màu sắc ngay từ khâu lập hồ sơ thiết kế giúp đồng bộ hóa toàn bộ hạ tầng vật tư, tạo điều kiện thuận lợi cho công tác lắp đặt và đấu nối tại công trường.

Bên cạnh đó, việc lựa chọn chính xác mã màu ngay từ đầu còn giúp doanh nghiệp tối ưu hóa chi phí dự phòng vật tư, tránh tình trạng mua nhầm chủng loại gây lãng phí. Đây cũng là bệ phóng giúp hồ sơ kỹ thuật của công trình dễ dàng vượt qua các vòng kiểm duyệt nghiêm ngặt, rút ngắn thời gian nghiệm thu để đưa nhà máy vào vận hành sớm.

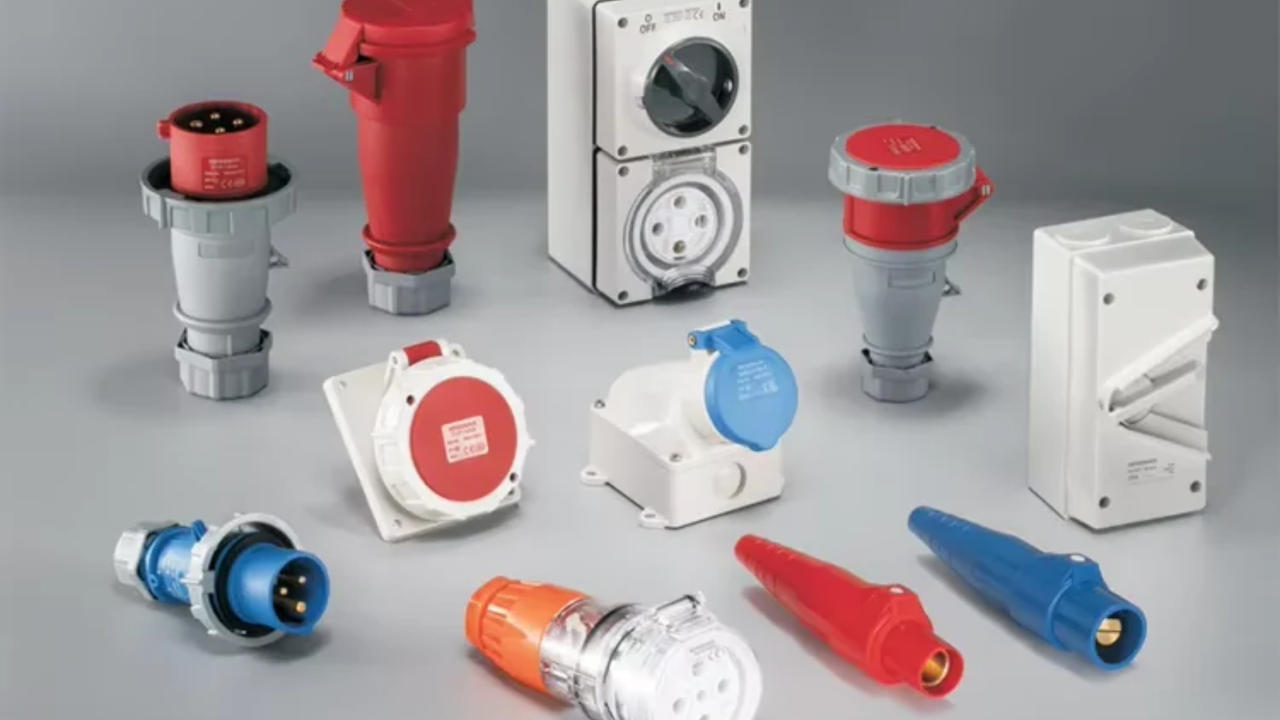

Cách lựa chọn ổ cắm công nghiệp theo màu sắc phù hợp với hệ thống điện

5. Những rủi ro khi sử dụng sai màu ổ cắm công nghiệp

Việc không tuân thủ quy chuẩn mã màu trên ổ cắm công nghiệp không đơn thuần là sự bất cẩn kỹ thuật, mà còn tiềm ẩn những hệ lụy nghiêm trọng dưới đây:

• Phá vỡ hệ thống phòng vệ trực quan và gây hư hỏng máy móc: Việc không tuân thủ đúng quy chuẩn màu sắc sẽ vô hiệu hóa hệ thống nhận diện an toàn tại nhà xưởng. Rủi ro nhãn tiền là gây nhiễu loạn thông tin đối với công nhân vận hành, rất dễ dẫn đến hành vi đấu nối sai nguồn điện. Sự cố này có thể làm chập cháy và phá hủy hoàn toàn hệ thống bo mạch điều khiển của các loại máy móc đắt tiền, gây thiệt hại lớn về tài sản.

• Gây tai nạn lao động nguy hiểm đến tính mạng: Sự bất cẩn trong việc đồng bộ mã màu thiết bị rất dễ dẫn đến các tai nạn lao động khôn lường như phóng hồ quang điện hoặc giật điện trực tiếp. Khi một người thợ điện lầm tưởng ổ cắm màu đỏ đang cấp nguồn điện áp thấp, họ sẽ chủ quan trong quá trình thao tác kỹ thuật, từ đó vô tình đẩy bản thân vào tình huống nguy hiểm đe dọa trực tiếp đến tính mạng.

• Vướng mắc pháp lý, bị phạt nặng và đình trệ tiến độ công trình: Xét về mặt pháp lý và quản lý dự án, việc đi ngược lại tiêu chuẩn quốc tế IEC 60309 sẽ khiến công trình bị đánh trượt trong các đợt thanh tra an toàn phòng cháy chữa cháy. Hệ quả kéo theo là doanh nghiệp phải đối mặt với những án phạt nặng nề, bị từ chối nghiệm thu hệ thống, gây đình trệ tiến độ bàn giao và làm tổn hại nghiêm trọng đến uy tín của nhà thầu cơ điện.

Những rủi ro khi sử dụng sai màu ổ cắm công nghiệp

6. Các tiêu chí cần lưu ý ngoài màu sắc khi lựa chọn ổ cắm công nghiệp

Màu sắc chỉ là điều kiện cần để phân loại điện áp, để đảm bảo thiết bị vận hành bền bỉ, bạn bắt buộc phải kiểm tra thông số dòng định mức. Các dải dòng tải phổ biến hiện nay gồm có 16A, 32A, 63A và 125A, việc chọn non tải sẽ gây chảy nhựa phần lõi do quá nhiệt.

Tiếp theo là chỉ số chống bám bụi và kháng nước IP phù hợp với vị trí lắp đặt thực tế trong nhà xưởng. Khu vực trong nhà có mái che chỉ cần chuẩn IP44, nhưng đối với các vị trí ngoài trời hoặc nơi thường xuyên xịt rửa vệ sinh, bạn phải chọn loại có nắp đậy đạt chuẩn IP67.

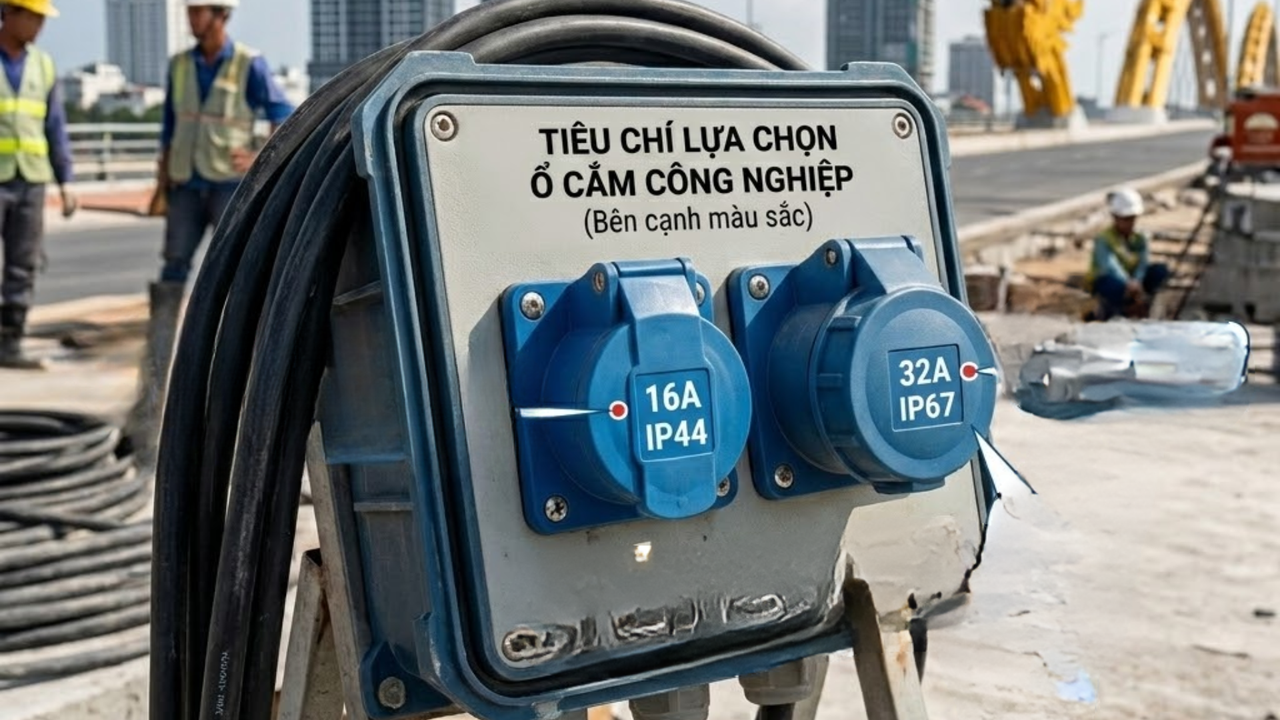

Các tiêu chí cần lưu ý ngoài màu sắc khi lựa chọn ổ cắm công nghiệp

7. Giải pháp ổ cắm công nghiệp đạt tiêu chuẩn IEC từ Chấn Vũ

Thấu hiểu những đòi hỏi khắt khe về mặt kỹ thuật trong vận hành cơ điện nhà xưởng, Chấn Vũ tự hào là đơn vị cung cấp giải pháp thiết bị đấu nối đạt chuẩn quốc tế IEC 60309. Mỗi sản phẩm trước khi bàn giao đến tay khách hàng đều phải trải qua quy trình kiểm định nghiêm ngặt về khả năng chịu tải liên tục, độ dẻo dai cơ học và tính chính xác tuyệt đối của hệ dải màu nguyên bản.

Điểm vượt trội của các dòng sản phẩm do Chấn Vũ phân phối nằm ở chất liệu cấu thành từ nhựa Polyamide cao cấp, sở hữu đặc tính chống cháy tối ưu, cách điện hoàn hảo và chịu được va đập mạnh. Khả năng kháng dung môi hữu cơ, dầu mỡ và các tác động khắc nghiệt từ môi trường hóa chất giúp thiết bị duy trì tuổi thọ vượt trội, bảo vệ toàn diện lõi đồng nguyên chất bên trong.

Hệ sinh thái sản phẩm phong phú tại Chấn Vũ đáp ứng trọn vẹn mọi phương án thi công thực tế, từ các dòng ổ cắm gắn nổi bền bỉ, gắn âm tủ điện cho đến phích cắm di động linh hoạt. Sự đa dạng này giúp các nhà thầu dễ dàng thiết lập và đồng bộ hóa hệ thống ổ cắm công nghiệp theo màu sắc một cách chuẩn chỉ, kiến tạo nên một hạ tầng sản xuất an toàn, đạt chuẩn nghiệm thu tối đa.

Giải pháp ổ cắm công nghiệp đạt tiêu chuẩn IEC từ Chấn Vũ

8. Câu hỏi thường gặp về ổ cắm công nghiệp theo màu sắc

Hệ thống câu hỏi dưới đây giải đáp nhanh các thắc mắc chuyên sâu được tổng hợp từ quá trình tư vấn và thi công thực tế tại các công trình.

Câu hỏi thường gặp về ổ cắm công nghiệp theo màu sắc

8.1. Vì sao ổ cắm công nghiệp màu đỏ thường dùng cho điện 3 pha?

Màu đỏ được quy định cho dải điện áp từ 380V trở lên, đây là mức điện áp của lưới điện 3 pha sản xuất. Sắc đỏ giúp cảnh báo độ nguy hiểm cao của dòng điện động lực, yêu cầu người thao tác phải có chuyên môn và trang bị bảo hộ đầy đủ.

8.2. Có thể sử dụng ổ cắm khác màu nhưng cùng điện áp được không?

Về mặt lý thuyết vật lý, nếu các chân cắm khớp nhau thì điện vẫn có thể truyền dẫn bình thường. Tuy nhiên, việc này vi phạm nghiêm trọng luật an toàn lao động và tiêu chuẩn IEC, gây nhiễu loạn thông tin trực quan và sẽ bị từ chối nghiệm thu hệ thống điện.

8.3. Làm thế nào để nhận biết điện áp của ổ cắm công nghiệp qua màu sắc?

Bạn chỉ cần ghi nhớ hai mã màu cốt lõi là xanh dương dành cho điện 1 pha dân dụng/công nghiệp nhẹ dưới 250V và màu đỏ dành cho điện 3 pha tải nặng trên 380V. Việc nhận biết nhanh thông qua vỏ nhựa bên ngoài giúp công tác giám sát an toàn trở nên trực quan hơn.

8.4. Màu sắc ổ cắm công nghiệp có giống nhau ở mọi quốc gia không?

Mọi quốc gia tham gia và áp dụng hệ thống tiêu chuẩn IEC đều tuân thủ chung một quy ước mã màu này. Do đó, phích cắm màu đỏ sản xuất tại châu Âu hoàn toàn tương thích và khớp nối an toàn với ổ cắm màu đỏ lắp đặt tại các nhà máy ở Việt Nam.

8.5. Ngoài màu sắc, cần kiểm tra những thông số nào trước khi lựa chọn ổ cắm công nghiệp?

Bạn cần kiểm tra số cực kết nối bao gồm loại 3 pin, 4 pin hay 5 pin để phù hợp với sơ đồ đấu dây của máy. Ngoài ra, hãy lưu ý đến tiết diện dây dẫn tối đa mà cầu đấu bên trong ổ cắm có thể tiếp nhận để đảm bảo không bị nghẽn dòng khi vận hành liên tục.

Có thể thấy, việc hiểu đúng và ứng dụng chuẩn ổ cắm công nghiệp theo hệ thống màu sắc chính là chìa khóa cốt lõi để bảo vệ an toàn tuyệt đối cho hệ thống điện nhà xưởng. Hãy chủ động loại bỏ mọi nguy cơ chập cháy nguy hiểm và tối ưu hóa quy trình vận hành sản xuất bằng cách đồng bộ hạ tầng đạt chuẩn IEC ngay hôm nay. Liên hệ với Chấn Vũ để nhận tư vấn chuyên sâu cùng giải pháp báo giá chiết khấu tốt nhất cho dự án của bạn!
