Trong vận hành nhà xưởng, việc sử dụng sai thiết bị đấu nối cho máy móc công suất lớn thường dẫn đến rủi ro cháy nổ hoặc gián đoạn sản xuất. Ổ cắm công nghiệp 3 pha 5 chấu chính là giải pháp then chốt để đảm bảo hệ thống điện vận hành ổn định và cân bằng tải hiệu quả. Bài viết này, Chấn Vũ sẽ đi sâu vào những đặc tính kỹ thuật cốt lõi và cách lựa chọn thiết bị phù hợp để bảo vệ tối đa cho hệ thống điện công nghiệp của bạn.
Các loại ổ cắm công nghiệp 3 pha 5 chấu phổ biến
Trên thị trường hiện nay, ổ cắm công nghiệp 3 pha 5 chấu được thiết kế đa dạng nhằm tương thích với từng môi trường làm việc cụ thể.
Phân loại theo dòng định mức
Dòng định mức là yếu tố tiên quyết để đảm bảo ổ cắm không bị quá nhiệt khi máy móc vận hành liên tục. Tại Chấn Vũ, chúng tôi thường phân chia dựa trên các mức tải phổ biến sau:
Dòng 16A và 32A: Thường dùng cho các thiết bị máy móc cỡ nhỏ, máy cầm tay hoặc hệ thống chiếu sáng nhà xưởng.
Dòng 63A và 125A: Dành riêng cho các tủ điện phân phối hoặc máy móc hạng nặng có công suất lớn, yêu cầu đầu nối cực kỳ chắc chắn để tránh hiện tượng phóng điện hồ quang.

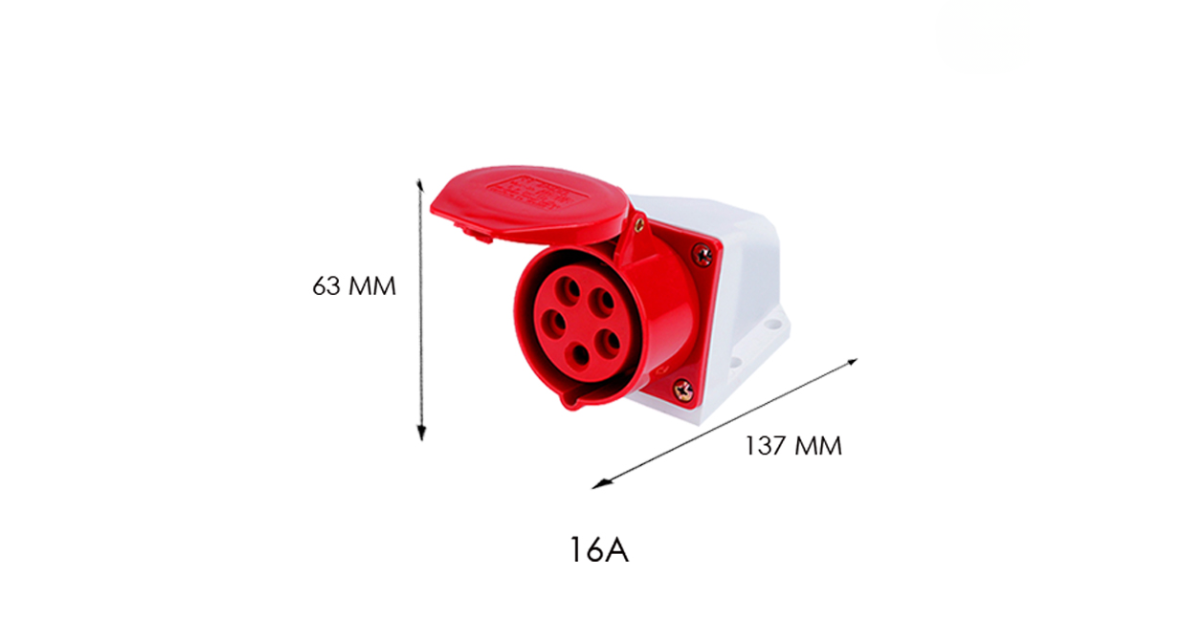

Phân loại theo dòng định mức
Phân loại theo kiểu lắp đặt
Tùy vào sơ đồ đi dây và vị trí sử dụng mà bạn có thể lựa chọn:
Ổ cắm dạng di động (Connector): Dùng để nối dài nguồn điện từ tủ điện đến máy móc, có khả năng di chuyển linh hoạt.
Ổ cắm gắn nổi trên tường: Được lắp cố định lên bề mặt tường hoặc vỏ tủ điện thông qua các lỗ vít định vị.
Ổ cắm gắn âm (Panel mount): Thường được tích hợp trực tiếp vào mặt tủ điện kỹ thuật, giúp bề mặt tủ gọn gàng và thẩm mỹ hơn.

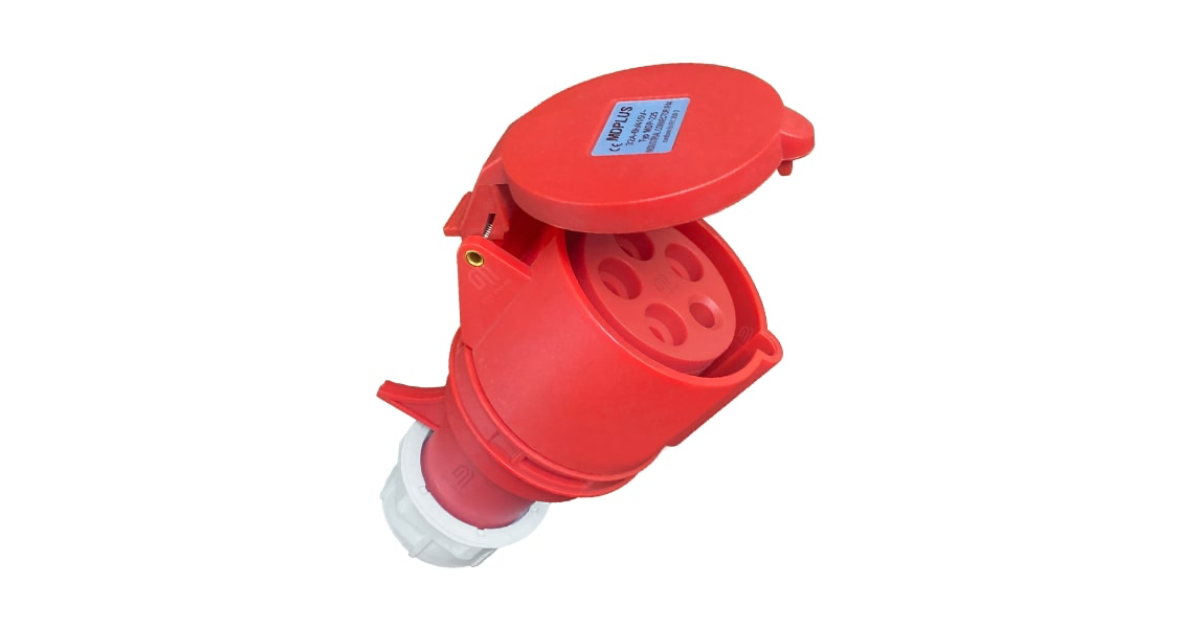

Phân loại theo kiểu lắp đặt

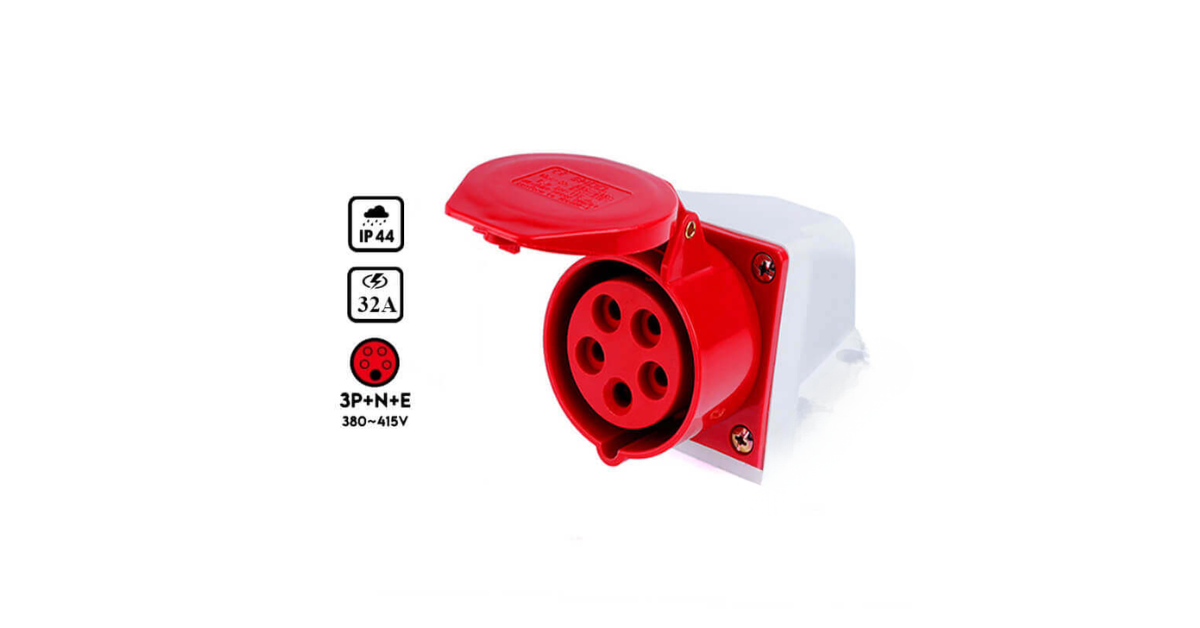

Phân loại theo cấp bảo vệ (Chỉ số IP)
Môi trường công nghiệp thường khắc nghiệt, do đó chỉ số IP là thông số không thể bỏ qua:
Chuẩn IP44: Chống được các vật thể cứng lớn hơn 1mm và chống tia nước bắn từ mọi hướng. Phù hợp dùng trong nhà hoặc nơi khô ráo.
Chuẩn IP67: Kháng bụi hoàn toàn và chống nước ngay cả khi ngâm tạm thời. Đây là lựa chọn bắt buộc cho các công trường ngoài trời hoặc nhà xưởng có độ ẩm cao, nhiều bụi bẩn.
Phân loại theo cấp bảo vệ (Chỉ số IP)
Phân loại theo góc chân
Một điểm kỹ thuật mà ít người để ý nhưng rất quan trọng là vị trí cực nối đất (thường được gọi là góc giờ - h).
Đối với hệ thống 3 pha 5 chấu tiêu chuẩn tại Việt Nam, góc chân đất thường nằm ở vị trí 6h.
Thiết kế này giúp ngăn chặn việc cắm nhầm các phích cắm khác loại, đảm bảo sự đồng nhất và an toàn tuyệt đối cho thiết bị đầu cuối.
Lời khuyên: Khi chọn mua, bạn hãy kiểm tra kỹ sự tương thích giữa phích cắm và ổ cắm về cả dòng điện lẫn góc chân để việc kết nối luôn thông suốt.

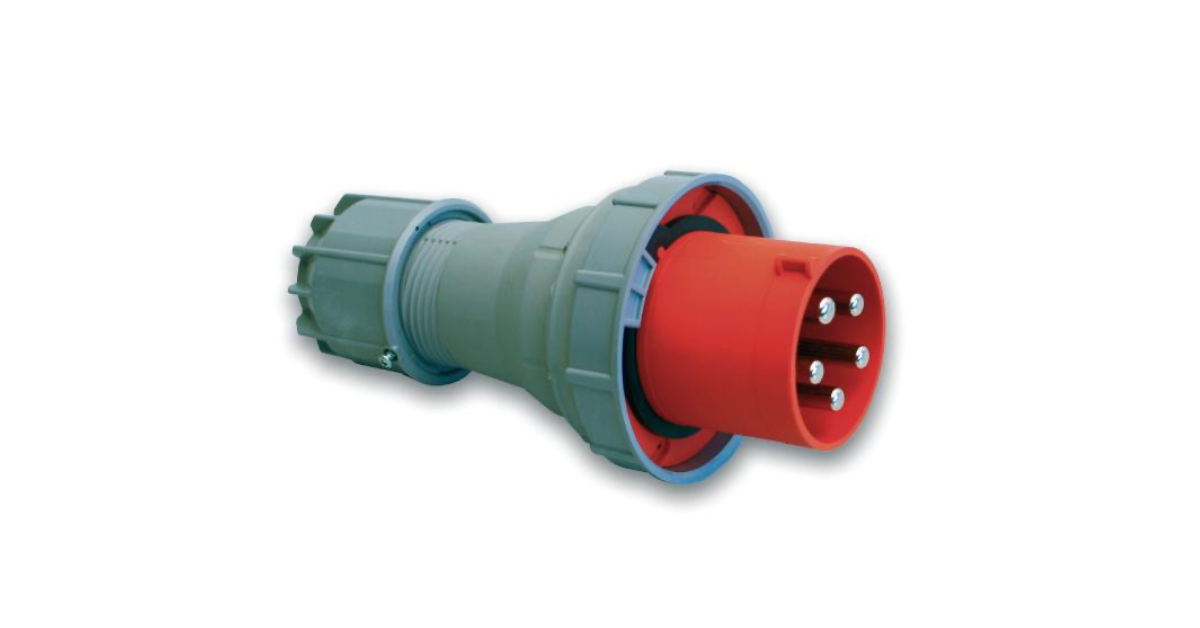

Phân loại theo góc chân
Vì sao phải dùng ổ cắm công nghiệp 3 pha 5 chấu?
Trong các hệ thống điện nhà xưởng hiện đại, việc sử dụng ổ cắm công nghiệp 3 pha 5 chấu không chỉ là tuân thủ tiêu chuẩn kỹ thuật mà còn là giải pháp bảo vệ tài sản và tính mạng con người. Dưới đây là những lý do then chốt:
Tính an toàn tuyệt đối với dây nối đất (PE): Khác với dòng 4 chấu, loại 5 chấu có thêm một chân nối đất riêng biệt. Chân này giúp triệt tiêu dòng điện rò rỉ ra vỏ máy, loại bỏ hoàn toàn nguy cơ giật điện cho công nhân khi tiếp xúc với thiết bị trong môi trường ẩm ướt hoặc sàn kim loại.
Cân bằng tải và bảo vệ thiết bị: Chân trung tính (N) thứ 5 cho phép hệ thống vận hành ổn định ngay cả khi tải của các pha không đều nhau. Điều này đặc biệt quan trọng với các máy móc có mạch điều khiển điện tử nhạy cảm, giúp ngăn ngừa tình trạng quá áp gây cháy mạch.
Khả năng chịu tải và độ bền vượt trội: Được thiết kế từ nhựa cao cấp và lá đồng nguyên chất, thiết bị này có khả năng chịu nhiệt cực tốt, không bị nóng chảy hay biến dạng khi máy móc hoạt động liên tục ở cường độ cao.
Chống cắm nhầm và ngắn mạch: Thiết kế rãnh khóa và vị trí chân cắm đặc thù giúp ngăn chặn việc cắm nhầm các thiết bị không cùng điện áp hoặc dòng điện, hạn chế tối đa sự cố chập cháy do sơ suất của người vận hành.

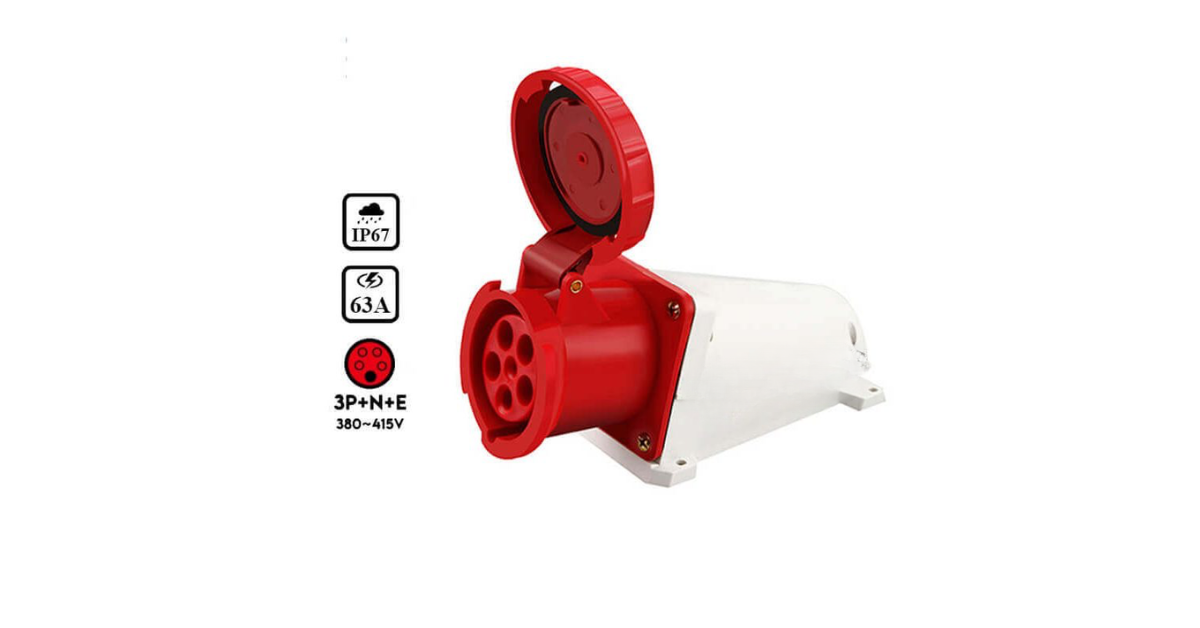

Vì sao phải dùng ổ cắm công nghiệp 3 pha 5 chấu?
Cách chọn ổ cắm công nghiệp 3 pha 5 chấu đúng nhu cầu
Việc lựa chọn thiết bị điện công nghiệp đòi hỏi sự chính xác tuyệt đối về thông số. Chỉ cần một sai lệch nhỏ giữa phích cắm và ổ cắm cũng có thể gây ra hiện tượng lỏng lẻo, phát sinh nhiệt và dẫn đến sự cố.
Chọn theo công suất tải
Đây là bước quan trọng nhất để tránh tình trạng cháy nổ do quá tải. Bạn cần xác định chính xác cường độ dòng điện (Ampe) mà máy móc tiêu thụ:
Nếu máy có công suất nhỏ hoặc dùng cho các thiết bị cầm tay, dòng 16A hoặc 32A là đủ.
Với các dàn máy sản xuất lớn hoặc tủ điện chính, bạn bắt buộc phải dùng loại 63A hoặc 125A để đảm bảo tiết diện tiếp xúc của các lá đồng bên trong đủ lớn, không gây nóng chân cắm.

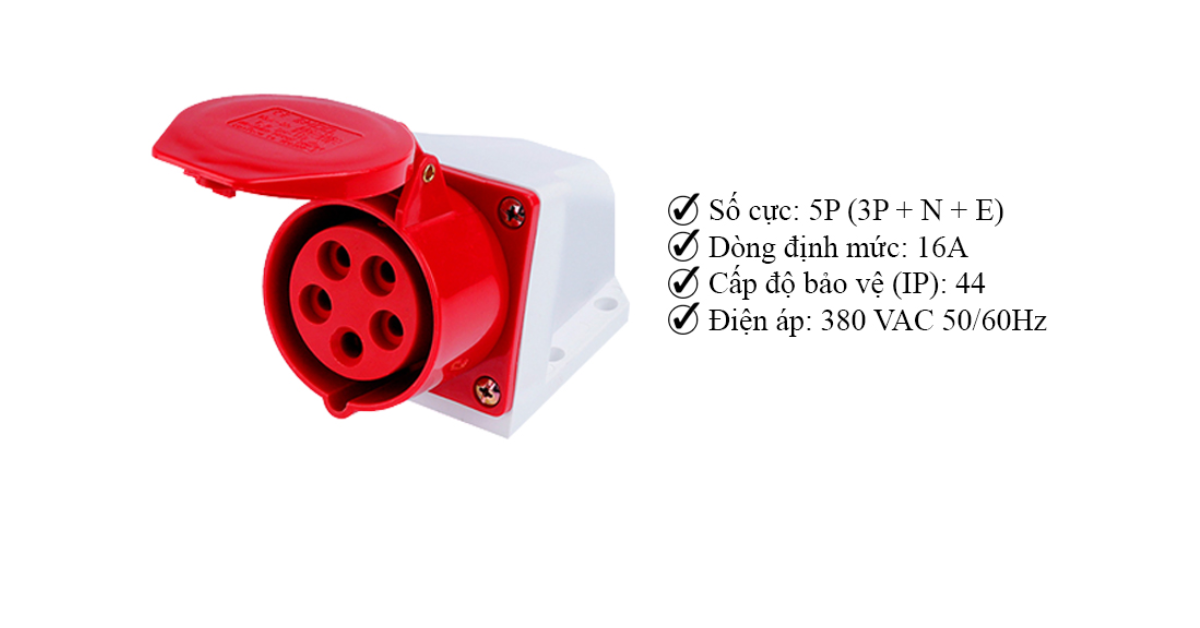

Chọn theo công suất tải
Chọn theo môi trường lắp đặt
Tùy vào điều kiện làm việc thực tế mà bạn chọn cấp bảo vệ IP phù hợp nhằm kéo dài tuổi thọ thiết bị:
Môi trường khô ráo (nhà kho, xưởng may): Có thể dùng loại IP44 để tiết kiệm chi phí, vẫn đảm bảo chống bụi và tia nước nhẹ.
Môi trường khắc nghiệt (công trường, xưởng cơ khí, nơi rửa xe): Bắt buộc dùng loại IP67. Thiết kế có nắp vặn kín khít và gioăng cao su của dòng này sẽ ngăn hoàn toàn nước và bụi mịn xâm nhập vào cực điện.

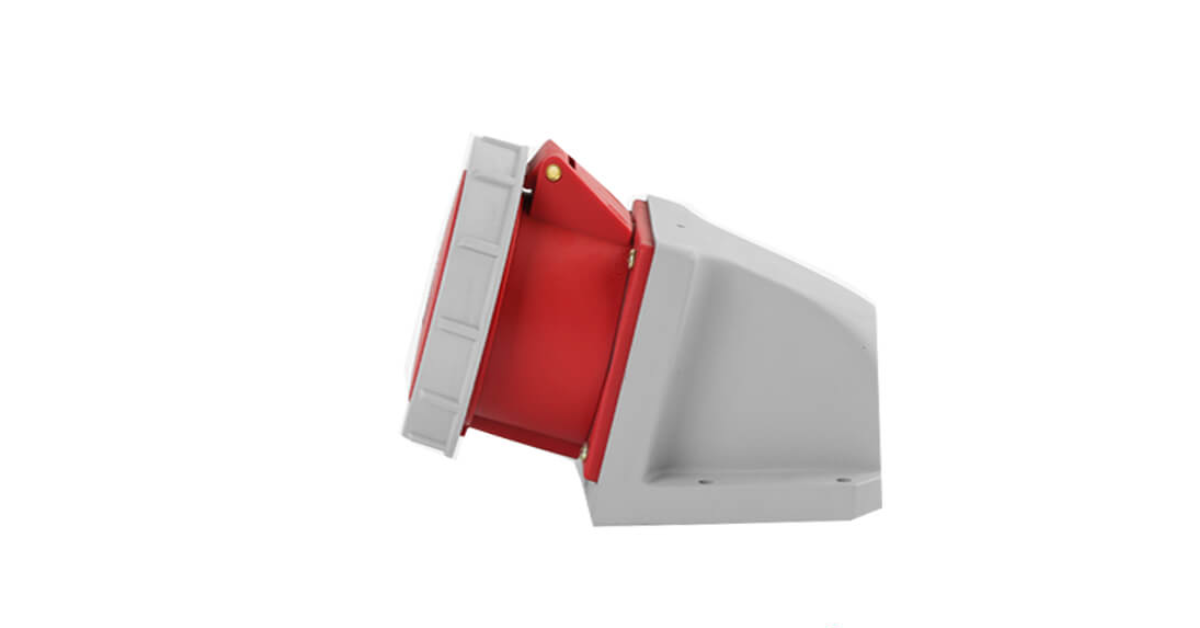

Chọn theo môi trường lắp đặt

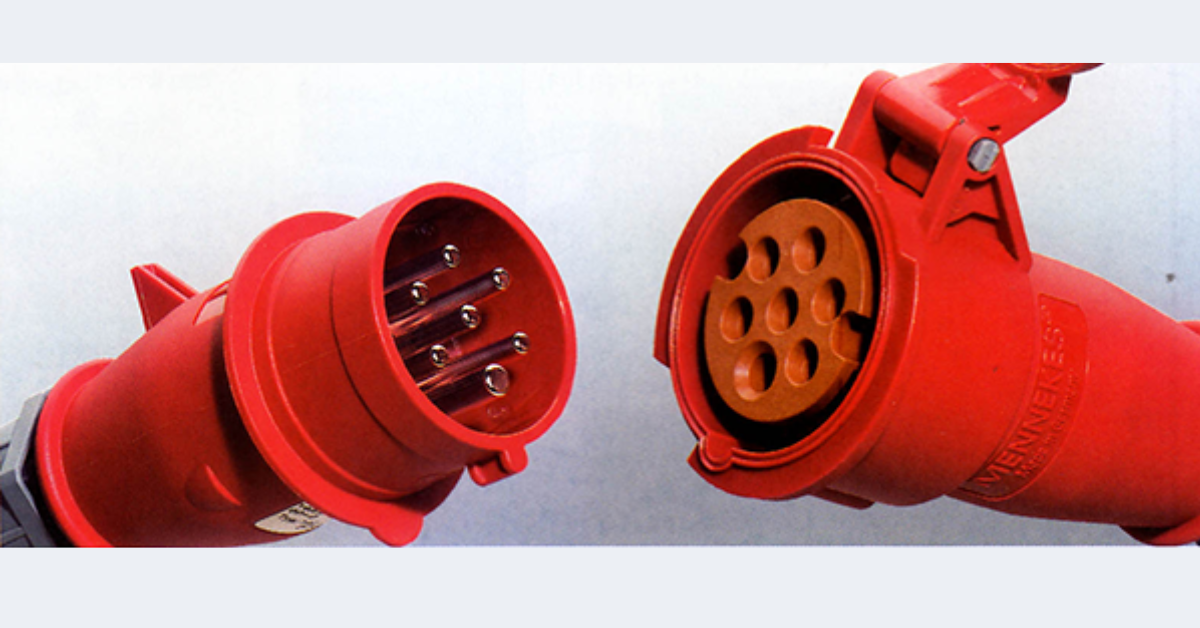

Chọn theo dây dẫn và thiết bị bảo vệ
Một sai lầm phổ biến là chọn ổ cắm tốt nhưng dây dẫn lại quá nhỏ. Để ổ cắm công nghiệp 3 pha 5 chấu phát huy tối đa hiệu quả, bạn cần lưu ý:
Tiết diện dây: Phải tương ứng với dòng định mức của ổ cắm (ví dụ: ổ 32A nên đi kèm dây tối thiểu 4.0mm² hoặc 6.0mm²).
Thiết bị bảo vệ đi kèm: Hệ thống nên được kết nối thông qua Aptomat (MCB/MCCB) có trị số phù hợp để ngắt điện kịp thời khi xảy ra sự cố quá tải hoặc ngắn mạch.
Chọn theo dây dẫn và thiết bị bảo vệ

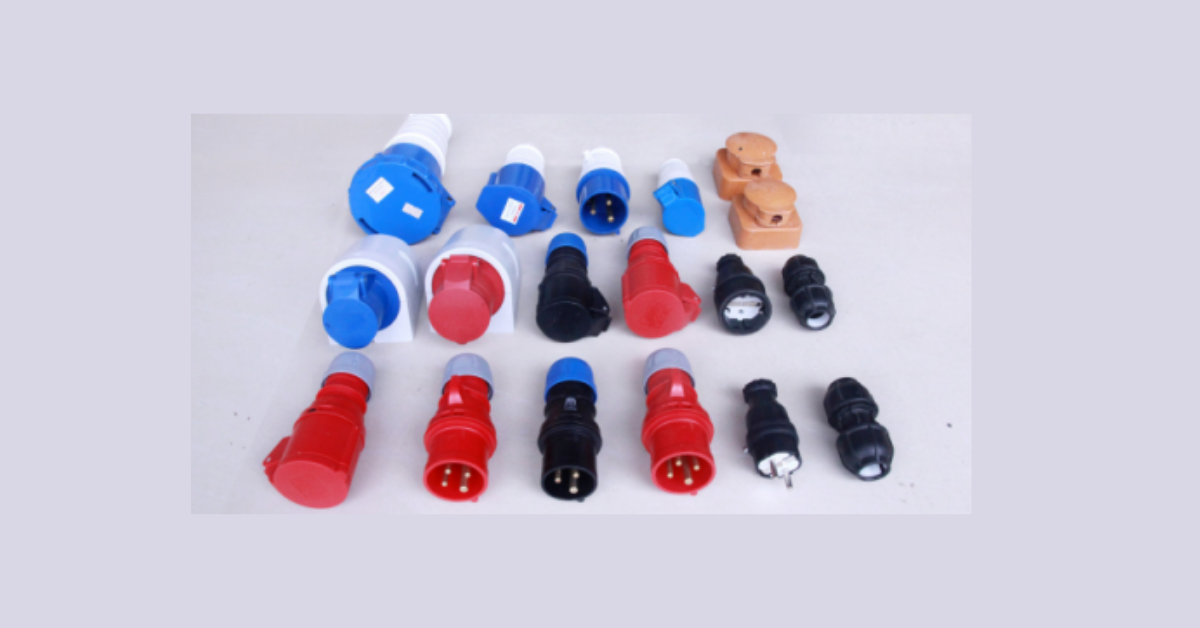

Những sai lầm khi chọn ổ cắm 3 pha 5 chấu
Ngay cả những thợ điện có kinh nghiệm đôi khi vẫn mắc phải những sai sót cơ bản khi lựa chọn và lắp đặt thiết bị này.
Nhầm lẫn giữa các vị trí góc chân (Clock Position): Đây là lỗi phổ biến nhất. Dù cùng là loại 5 chấu, nhưng nếu bạn chọn sai góc chân tiếp địa (ví dụ chọn nhầm loại 9h thay vì 6h tiêu chuẩn), phích cắm sẽ không thể khớp với ổ cắm. Việc cố tình dùng lực để ép chặt có thể làm gãy chân đồng hoặc vỡ lõi cách điện bên trong.
Không quan tâm đến chỉ số IP khi lắp đặt ngoài trời: Nhiều chủ thầu thường chọn loại IP44 để giảm chi phí cho các khu vực ngoài công trường. Tuy nhiên, dưới tác động của mưa lớn hoặc bụi bặm, nước dễ dàng xâm nhập gây chập cháy pha. Với môi trường hở, Chấn Vũ luôn khuyến nghị ưu tiên tuyệt đối chuẩn IP67.
Sử dụng sai dòng định mức (Ampe): Việc dùng ổ cắm 16A cho thiết bị có dòng khởi động cao hơn 16A sẽ khiến các điểm tiếp xúc bị nóng chảy dần theo thời gian. Ngược lại, lắp ổ 125A cho máy quá nhỏ lại gây lãng phí và cồng kềnh trong thao tác đấu nối.
Bỏ qua chất lượng nhựa và lá đồng: Trên thị trường có nhiều dòng giá rẻ sử dụng nhựa tái chế và lá đồng pha tạp chất. Sau một thời gian ngắn, lớp vỏ sẽ bị giòn gãy và lá đồng bị giãn, dẫn đến tình trạng tiếp xúc kém, gây phát sinh tia lửa điện tại điểm nối.
Những sai lầm khi chọn ổ cắm 3 pha 5 chấu
Hy vọng những chia sẻ trên đã giúp bạn hiểu rõ tầm quan trọng và cách lựa chọn ổ cắm công nghiệp 3 pha 5 chấu tối ưu nhất cho hệ thống điện. Việc đầu tư đúng thiết bị ngay từ đầu chính là giải pháp tiết kiệm chi phí vận hành và bảo vệ máy móc khỏi những sự cố chập cháy không đáng có. Đừng ngần ngại liên hệ với Chấn Vũ để được tư vấn kỹ thuật chuyên sâu và sở hữu những sản phẩm đạt chuẩn an toàn quốc tế.
