Khi làm việc với các bản vẽ điện, việc hiểu rõ các ký hiệu ổ cắm điện và ý nghĩa của chúng là rất quan trọng. Điều này giúp bạn dễ dàng nhận diện các thiết bị điện, xác định các vị trí lắp đặt ổ cắm, cũng như đảm bảo sự an toàn và hiệu quả trong việc thi công và sửa chữa điện. Bài viết này Chấn Vũ sẽ giúp bạn hiểu rõ hơn về các ký hiệu ổ cắm điện phổ biến và ý nghĩa của chúng trên các bản vẽ điện.

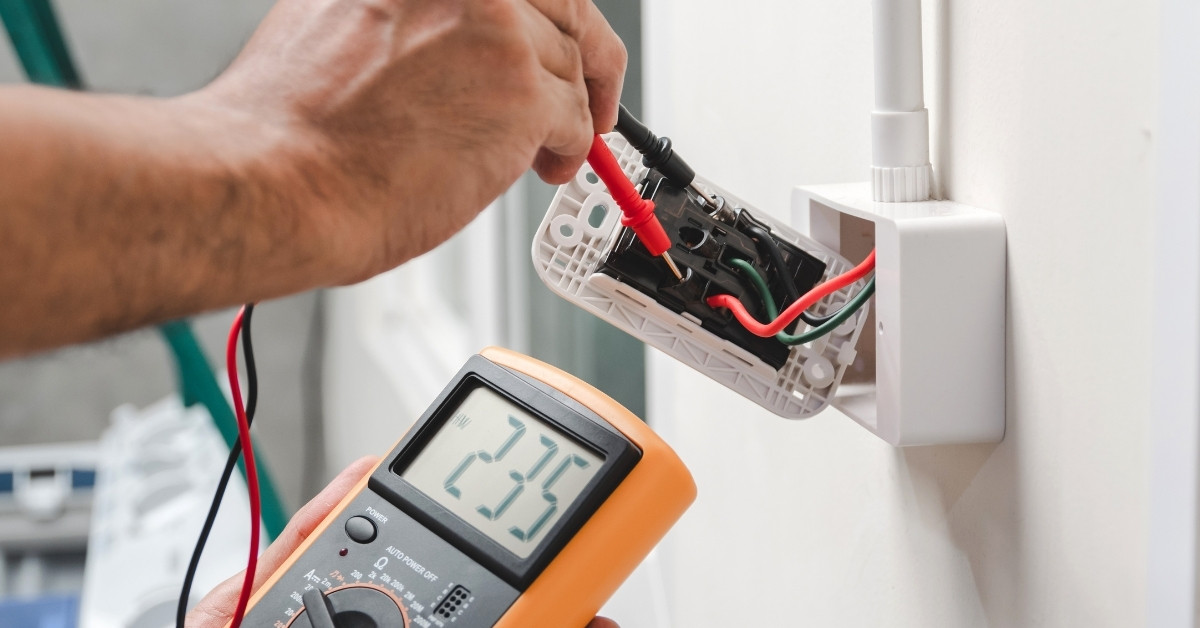

1. Tại sao cần nhận biết ký hiệu trên bản vẽ
Việc nhận biết ký hiệu ổ cắm điện trên bản vẽ là rất quan trọng đối với các kỹ sư điện, thợ điện và những người tham gia vào quá trình thi công, lắp đặt hệ thống điện. Dưới đây là một số lý do tại sao việc hiểu các ký hiệu này lại quan trọng:
Đảm bảo tính chính xác: Ký hiệu ổ cắm điện giúp xác định chính xác các vị trí và loại ổ cắm cần lắp đặt, tránh nhầm lẫn và đảm bảo công trình điện được thi công đúng yêu cầu kỹ thuật.
Dễ dàng theo dõi và kiểm tra: Các ký hiệu chuẩn trên bản vẽ giúp các thợ điện hoặc kỹ sư có thể dễ dàng theo dõi tiến độ thi công và kiểm tra hệ thống điện sau khi lắp đặt.
Tiết kiệm thời gian và chi phí: Khi mọi thứ được ký hiệu rõ ràng, việc lắp đặt và sửa chữa ổ cắm điện sẽ nhanh chóng và hiệu quả hơn, từ đó tiết kiệm thời gian và chi phí cho công trình.
Tăng cường an toàn: Việc hiểu và áp dụng đúng các ký hiệu sẽ giúp đảm bảo các ổ cắm được lắp đúng cách và đúng yêu cầu, tránh được các sự cố điện nguy hiểm.

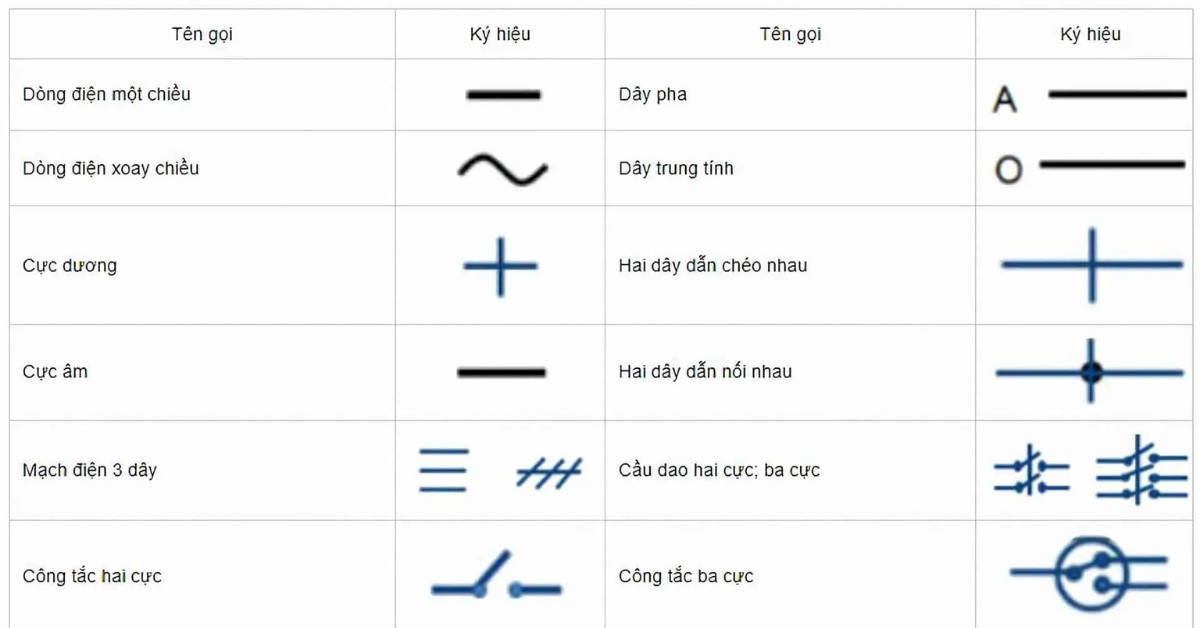

2. Ký hiệu ổ cắm điện trên bản vẽ
Trên bản vẽ điện, ổ cắm điện thường được ký hiệu bằng các hình vẽ đặc biệt. Mỗi loại ổ cắm sẽ có một ký hiệu riêng để phân biệt với các thiết bị điện khác như đèn, công tắc, ổ cắm mạng, v.v. Dưới đây là các ký hiệu phổ biến:
Ổ cắm điện thông thường: Ký hiệu ổ cắm điện thông thường thường là hình tròn hoặc hình vuông với một hoặc hai dấu chấm ở giữa để tượng trưng cho các ổ cắm đơn hoặc đôi. Các ký hiệu này thường được ghi là "C" hoặc "AC" (AC là viết tắt của Alternating Current - dòng điện xoay chiều).
Ổ cắm điện ba chân (ổ cắm ba cực): Đối với ổ cắm ba chân, ký hiệu sẽ có thêm một đường chéo hoặc một dấu chấm thứ ba để biểu thị thêm một chân nối đất (dây tiếp đất). Đây là loại ổ cắm thường dùng cho các thiết bị có công suất cao như máy lạnh, tủ lạnh, v.v.
Ổ cắm mạng: Ổ cắm mạng sẽ có ký hiệu riêng, thường là một dấu chấm tròn có thêm đường nét hoặc hình vuông nhỏ bên cạnh. Loại ổ cắm này được sử dụng để kết nối các thiết bị với hệ thống mạng nội bộ.
Ổ cắm chịu tải lớn: Các ổ cắm có thể chịu tải lớn (công suất cao) sẽ có ký hiệu đặc biệt để phân biệt với các loại ổ cắm thông thường. Những ổ cắm này có thể được ký hiệu bằng chữ "H" hoặc có thêm dấu chấm đặc biệt.
Ổ cắm có công tắc: Đối với ổ cắm có công tắc, thường có ký hiệu là "SW" (Switch) kèm theo hình vẽ ổ cắm, giúp nhận diện nhanh chóng các ổ cắm có tính năng bật/tắt nguồn điện.

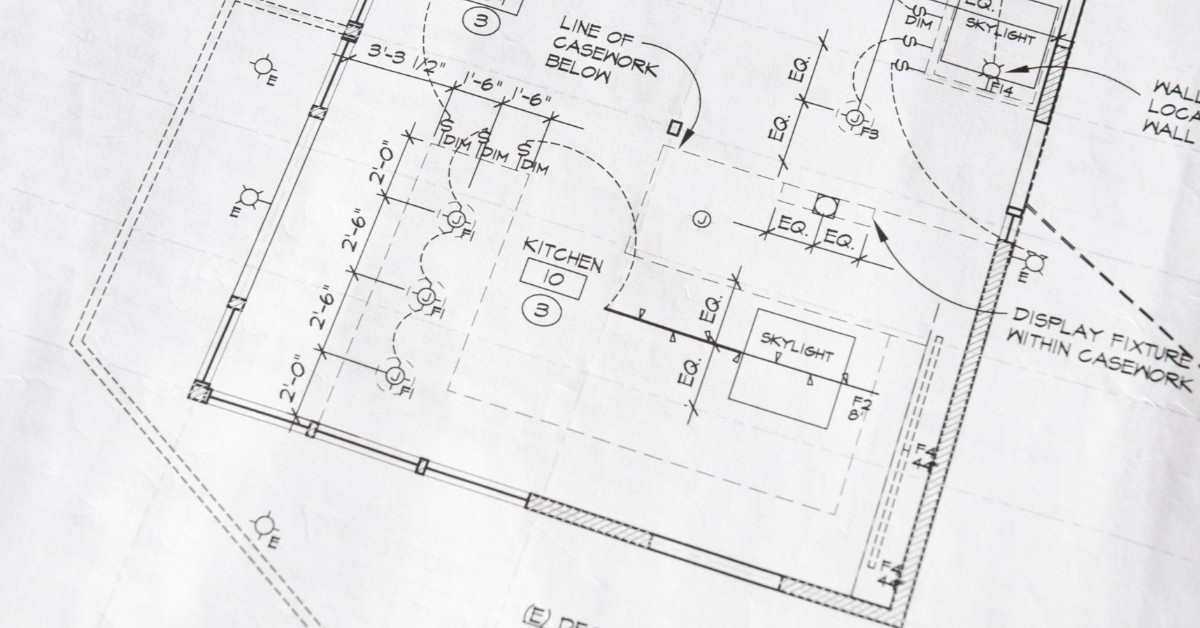

3. Các sơ đồ thường gặp
Trong hệ thống điện, có nhiều loại sơ đồ khác nhau mà kỹ sư điện hoặc thợ điện có thể sử dụng để trình bày hệ thống ổ cắm. Một số sơ đồ phổ biến bao gồm:
Sơ đồ mạch điện chiếu sáng và ổ cắm: Đây là sơ đồ mô phỏng các mạch điện chiếu sáng và các ổ cắm trong một tòa nhà. Các ký hiệu ổ cắm thường xuất hiện ở những vị trí liên quan đến hệ thống chiếu sáng, giúp bạn dễ dàng lắp đặt đúng nơi.
Sơ đồ điện trong nhà: Sơ đồ này sẽ chỉ ra các vị trí của ổ cắm, công tắc và các thiết bị điện khác trong nhà. Nó giúp bạn xác định nơi cần lắp ổ cắm và làm việc với các dây điện sao cho hợp lý.
Sơ đồ mạch điện công nghiệp: Trong các công trình lớn hoặc hệ thống điện công nghiệp, sơ đồ sẽ bao gồm các ổ cắm công suất lớn và các mạch điện phức tạp hơn. Các ký hiệu ổ cắm điện sẽ khác biệt so với những loại ổ cắm thông thường, nhằm đảm bảo an toàn cho các thiết bị công nghiệp.
4. Hướng dẫn cách nối nguồn điện với ổ cắm
Khi nối nguồn điện với ổ cắm, bạn cần phải thực hiện theo các bước chuẩn sau để đảm bảo an toàn và hiệu quả:
Bước 1: Chuẩn bị dụng cụ và vật liệu: Các dụng cụ cần thiết bao gồm tua vít, dây điện, ổ cắm, băng dính cách điện, kìm bấm, và đồng hồ đo điện (nếu cần).
Bước 2: Ngắt nguồn điện: Trước khi thực hiện bất kỳ thao tác nào, bạn cần ngắt nguồn điện chính trong khu vực để tránh nguy cơ điện giật.
Bước 3: Cắt và tuốt dây điện: Cắt dây điện sao cho phù hợp với chiều dài cần thiết và tuốt lớp cách điện để lộ phần lõi dây. Đảm bảo không để dây trần tiếp xúc với các bề mặt kim loại hoặc các dây điện khác.
Bước 4: Kết nối dây vào ổ cắm: Kết nối dây pha (dây nóng) vào cổng pha của ổ cắm và dây trung tính vào cổng trung tính. Nếu ổ cắm có ba chân, dây tiếp đất cần được kết nối với cổng đất. Dùng tua vít siết chặt các ốc vít giữ dây điện.
Bước 5: Lắp ổ cắm vào hộp điện: Sau khi đã kết nối dây điện, hãy đặt ổ cắm vào hộp điện và vặn chặt các vít để cố định ổ cắm.
Bước 6: Kiểm tra hoạt động: Sau khi lắp xong, bật nguồn điện và kiểm tra xem ổ cắm có hoạt động bình thường hay không. Nếu ổ cắm có công tắc, kiểm tra xem công tắc có bật/tắt đúng cách.
Hướng dẫn cách nối nguồn điện với ổ cắm
Qua bài viết trên Chấn Vũ hy vọng bạn hiểu rõ các ký hiệu ổ cắm điện và ý nghĩa của chúng trên bản vẽ là rất quan trọng trong việc thi công, sửa chữa và lắp đặt hệ thống điện. Các sơ đồ và ký hiệu giúp dễ dàng nhận diện các thiết bị điện, từ đó nâng cao hiệu quả công việc và đảm bảo an toàn cho hệ thống điện. Khi nối nguồn điện với ổ cắm, bạn cần thực hiện đúng quy trình để tránh các sự cố không đáng có và đảm bảo hoạt động ổn định của hệ thống điện.
