Ký hiệu ổ cắm điện là các hình vẽ theo quy ước được sử dụng trên bản vẽ kỹ thuật để thể hiện vị trí, loại và chức năng của từng ổ cắm trong một hệ thống điện. Đối với kỹ sư và thợ thi công, việc đọc hiểu chính xác các ký hiệu này là yêu cầu cơ bản để đảm bảo lắp đặt đúng chuẩn, an toàn và tránh các sai sót có thể gây ra sự cố nghiêm trọng. Trong bài viết này, cùng Chấn Vũ tìm hiểu cách đọc các ký hiệu ổ cắm điện một cách dễ dàng và chính xác nhất.
Tại sao bạn cần biết ký hiệu ổ cắm điện
Việc hiểu rõ các ký hiệu ổ cắm điện là một kỹ năng cơ bản nhưng cực kỳ quan trọng đối với bất kỳ ai làm việc trong ngành điện, từ kỹ sư thiết kế đến thợ thi công. Nắm vững các ký hiệu này giúp đảm bảo việc lắp đặt được thực hiện một cách chính xác, an toàn và tuân thủ đúng theo bản vẽ kỹ thuật.
Biết đọc ký hiệu giúp bạn:
Đảm bảo an toàn: Đấu nối sai dây pha, dây trung tính hoặc dây tiếp địa có thể gây ra chập cháy, hỏng hóc thiết bị và nguy hiểm đến tính mạng con người.
Thi công chính xác: Giúp lắp đặt đúng loại ổ cắm vào đúng vị trí, tránh phải sửa chữa, thay đổi tốn kém thời gian và chi phí.
Giao tiếp hiệu quả: Ký hiệu là ngôn ngữ chung trong ngành điện, giúp mọi người trong dự án hiểu và phối hợp công việc một cách đồng bộ.

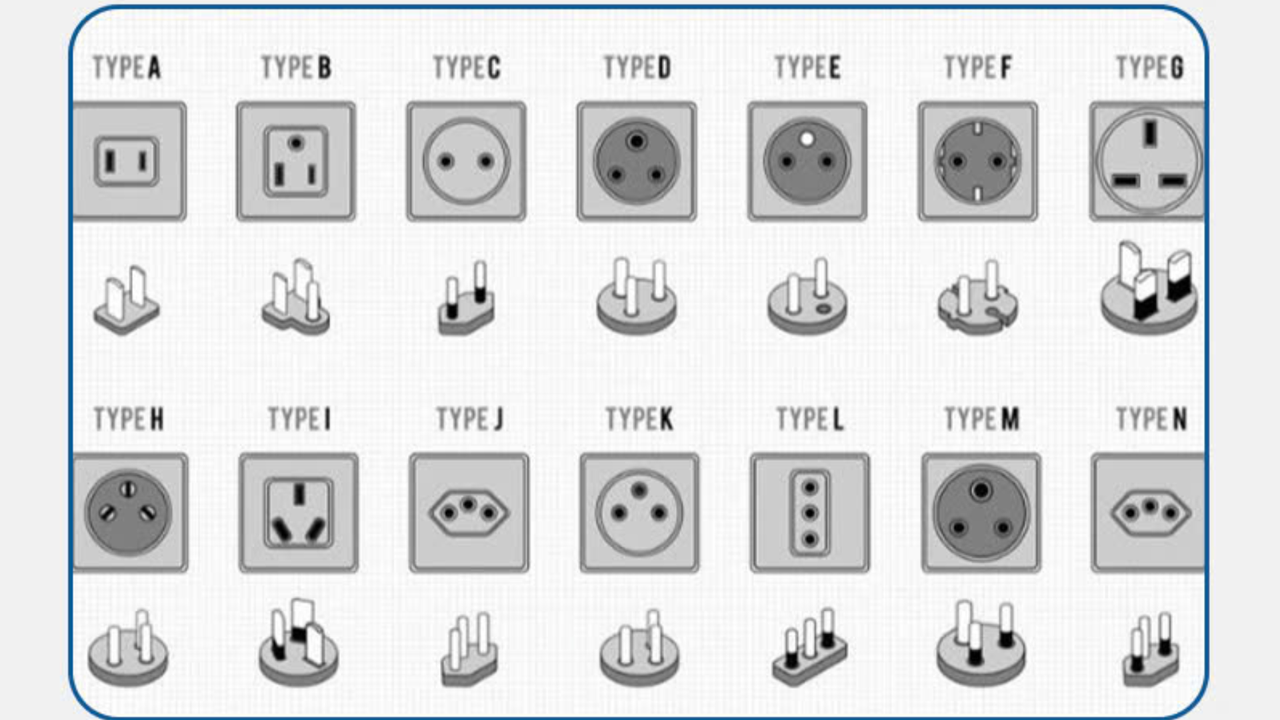

Tại sao bạn cần biết ký hiệu ổ cắm điện
Tiêu chuẩn và quy định liên quan đến ổ cắm điện tại Việt Nam
Tại Việt Nam, các thiết bị điện nói chung và ổ cắm điện nói riêng phải tuân thủ theo hệ thống Tiêu chuẩn quốc gia (TCVN) để đảm bảo an toàn và chất lượng. Một trong những tiêu chuẩn quan trọng liên quan là TCVN 7447 (IEC 60364) về hệ thống lắp đặt điện của các tòa nhà.
Các tiêu chuẩn này quy định rõ ràng về yêu cầu kỹ thuật, phương pháp lắp đặt an toàn, và cả các ký hiệu được sử dụng trong bản vẽ thiết kế điện. Việc tuân thủ các quy định không chỉ là yêu cầu bắt buộc trong xây dựng mà còn là yếu tố then chốt để đảm bảo an toàn cho người sử dụng trong suốt quá trình vận hành.

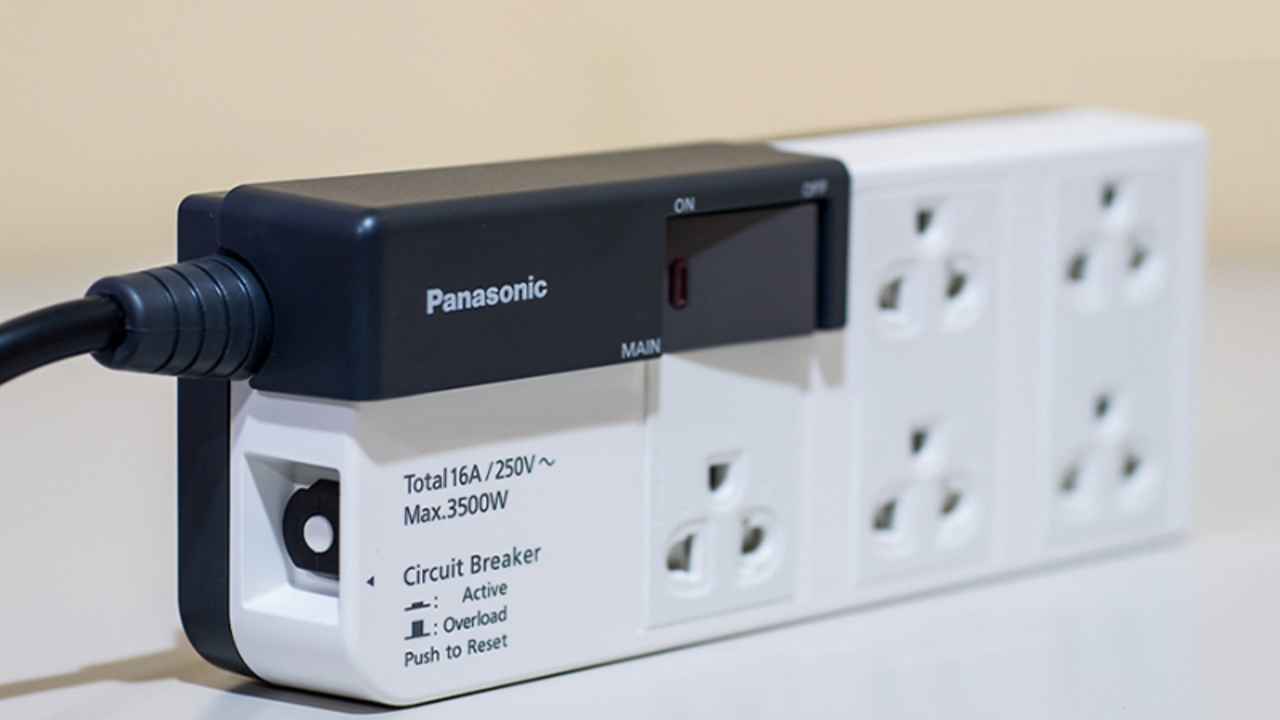

Tiêu chuẩn và quy định liên quan đến ổ cắm điện tại Việt Nam
Các ký hiệu phổ biến trên ổ cắm điện và ý nghĩa
Trên thực tế, có hai nhóm ký hiệu chính bạn cần quan tâm: các ký hiệu được in trực tiếp trên thân ổ cắm để hướng dẫn đấu nối, và các ký hiệu được sử dụng trong bản vẽ thiết kế để thể hiện vị trí lắp đặt. Việc phân biệt và hiểu đúng ý nghĩa của từng loại ký hiệu ổ cắm điện là điều cần thiết.

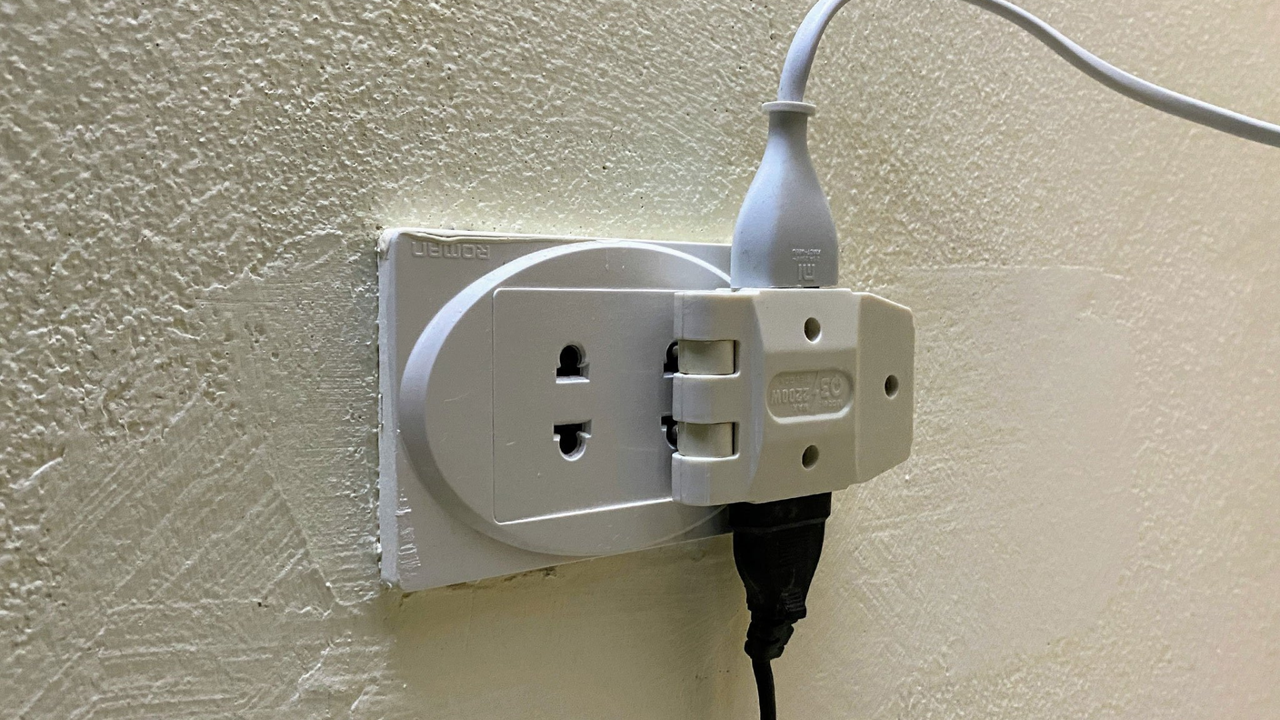

Ký hiệu L
Ký hiệu L là viết tắt của chữ Line, có nghĩa là dây pha hay dây nóng. Đây là dây mang dòng điện xoay chiều có điện áp cao, là nguồn cung cấp năng lượng chính cho thiết bị. Khi đấu nối, dây pha của nguồn điện phải được kết nối vào cực có ký hiệu này.
Ký hiệu L
Ký hiệu N
Ký hiệu N là viết tắt của chữ Neutral, nghĩa là dây trung tính hay dây nguội. Dây này có chức năng làm kín mạch điện, đưa dòng điện trở về nguồn sau khi đã đi qua thiết bị. Về lý thuyết, dây trung tính có điện áp bằng 0 hoặc rất thấp.

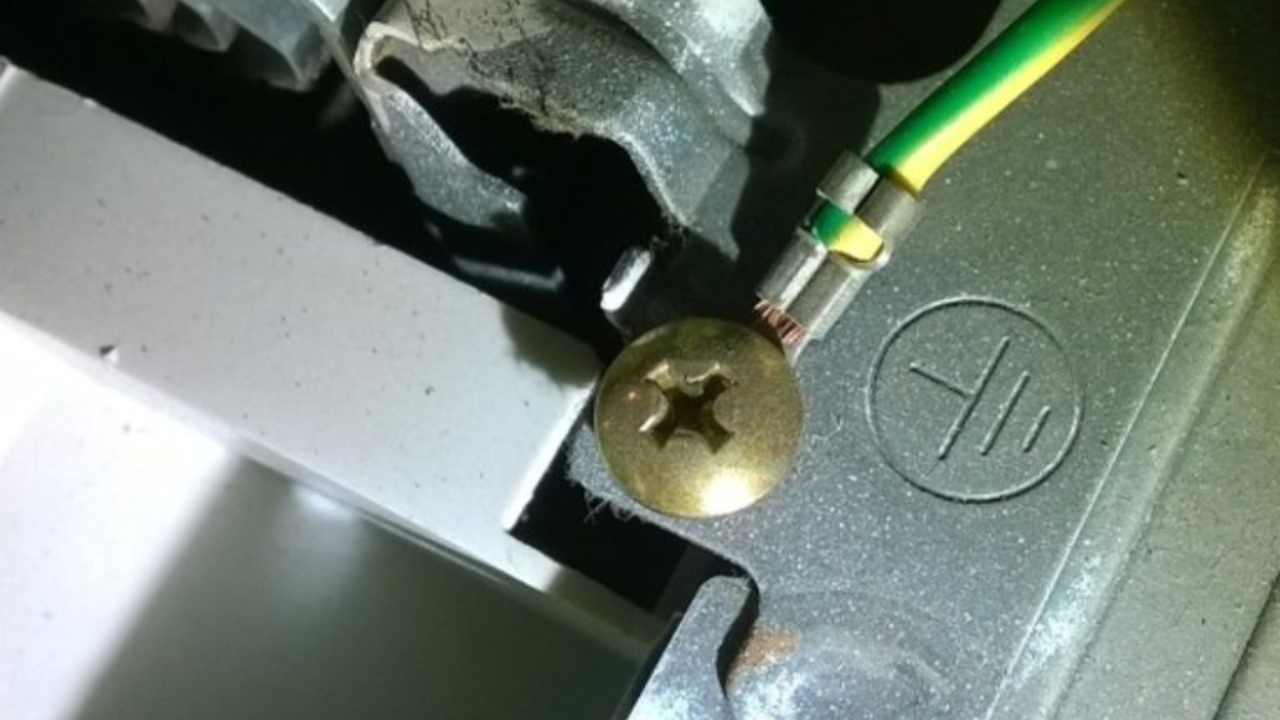

Ký hiệu E hoặc PE
Ký hiệu E (Earth) hoặc PE (Protective Earth) dùng để chỉ cực nối đất hay tiếp địa. Cực này được kết nối với dây tiếp địa, có nhiệm vụ dẫn dòng điện rò rỉ xuống đất khi có sự cố, giúp bảo vệ người dùng khỏi nguy cơ bị điện giật.
Ký hiệu E hoặc PE
Ký hiệu O; OĐ (ổ cắm điện) trong bản vẽ kỹ thuật
Trên các bản vẽ thiết kế điện, ổ cắm điện thường được biểu thị bằng một hình tròn hoặc nửa hình tròn gắn trên đường kẻ tường. Ký hiệu này có thể có các biến thể khác nhau để chỉ rõ loại ổ cắm, ví dụ như ổ cắm đơn, ổ cắm đôi hay ổ cắm có dây tiếp địa.
Ký hiệu dòng, công suất
Bên cạnh các ký hiệu đấu nối, trên ổ cắm còn có các thông số kỹ thuật quan trọng như dòng điện định mức và điện áp định mức. Ví dụ, ký hiệu 16A-250V~ cho biết ổ cắm này chịu được dòng điện tối đa là 16 Ampe và hoạt động với điện áp xoay chiều lên đến 250 Volt.

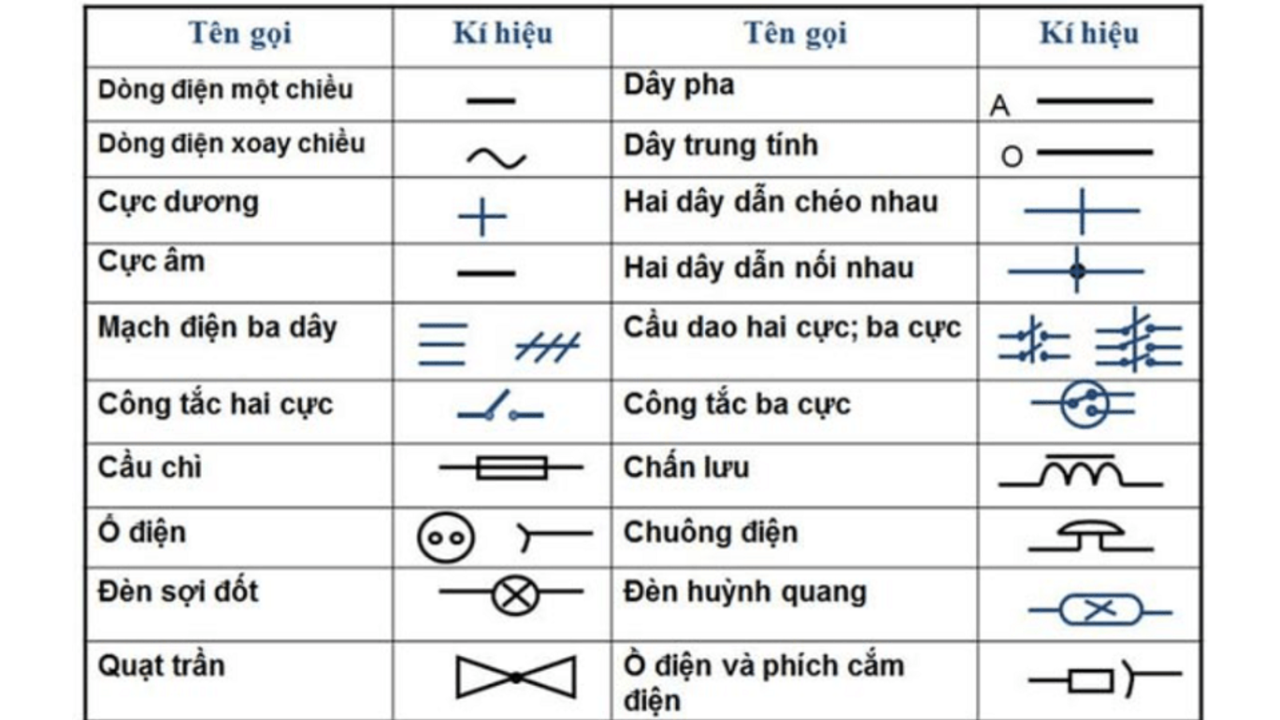

Cách đọc ký hiệu ổ cắm điện trên bản vẽ thiết kế
Để đọc hiểu một bản vẽ thiết kế điện, bạn cần bắt đầu từ việc xem bảng chú giải. Bảng này sẽ giải thích chi tiết ý nghĩa của từng ký hiệu mà kiến trúc sư hoặc kỹ sư điện đã sử dụng trong bản vẽ, vì đôi khi các ký hiệu có thể khác nhau đôi chút giữa các dự án.
Sau khi đã nắm được bảng chú giải, bạn chỉ cần xác định vị trí của các ký hiệu trên mặt bằng bố trí. Chú ý đến các chi tiết đi kèm như số lượng ổ cắm tại một vị trí, loại ổ cắm (đơn, đôi, chống nước), và chiều cao lắp đặt so với sàn nhà thường được ghi chú bên cạnh.
Cách đọc ký hiệu ổ cắm điện trên bản vẽ thiết kế
Những lỗi thường gặp và cách khắc phục liên quan đến ký hiệu ổ cắm điện
Trong quá trình thi công, một số sai lầm liên quan đến việc đọc và sử dụng ký hiệu ổ cắm điện có thể xảy ra, gây ảnh hưởng đến chất lượng và an toàn của công trình.
Lỗi 1: Lắp sai loại ổ cắm: Lắp ổ cắm thường vào vị trí yêu cầu ổ cắm chống nước (có ký hiệu IP). Để khắc phục, luôn đối chiếu loại ổ cắm thực tế với yêu cầu trên bản vẽ và bảng chú giải.
Lỗi 2: Đấu nhầm dây L và N: Đây là lỗi phổ biến nhưng nguy hiểm. Cách khắc phục là luôn dùng bút thử điện để xác định chính xác dây pha (L) trước khi đấu nối vào đúng cực.
Lỗi 3: Bỏ qua dây tiếp địa (E/PE): Nhiều người cho rằng dây tiếp địa không cần thiết. Đây là quan niệm sai lầm, cần phải đấu nối đầy đủ dây tiếp địa vào cực E/PE để đảm bảo an toàn chống giật. Việc hiểu rõ từng ký hiệu ổ cắm điện sẽ giúp bạn tránh được những lỗi cơ bản này.
Việc đọc hiểu chính xác các ký hiệu ổ cắm điện là nền tảng quan trọng để đảm bảo an toàn và thi công đúng kỹ thuật cho mọi công trình. Hy vọng những thông tin trên đã giúp bạn tự tin hơn khi làm việc với các bản vẽ và thiết bị điện. Khi bạn cần tìm kiếm các sản phẩm ổ cắm công nghiệp chất lượng, có ký hiệu rõ ràng và đạt chuẩn an toàn, Chấn Vũ luôn sẵn sàng hỗ trợ và tư vấn giải pháp phù hợp nhất.
