Bảng điện 3 công tắc 1 ổ cắm là một thiết bị vô cùng tiện lợi trong mỗi gia đình, giúp điều khiển thiết bị điện hiệu quả và cung cấp nguồn điện cho nhiều thiết bị sử dụng cùng lúc. Tuy nhiên, để đấu nối bảng điện một cách an toàn và đúng kỹ thuật, bạn cần thực hiện theo các bước chi tiết và chuẩn bị các dụng cụ cần thiết. Bài viết này Chấn Vũ sẽ hướng dẫn chi tiết cách đấu bảng điện 3 công tắc 1 ổ cắm mà bạn có thể tham khảo.
1. Thiết bị cần chuẩn bị để nối bảng điện 3 công tắc 1 ổ cắm
Trước khi bắt đầu, bạn cần chuẩn bị các thiết bị và dụng cụ sau:
Thiết bị cần thiết:
1 bảng điện có đủ không gian để lắp 3 công tắc và 1 ổ cắm.
3 công tắc điện (công tắc đơn hoặc đôi tùy nhu cầu).
1 ổ cắm điện với 3 chân (nếu cần có dây tiếp đất).
Dây điện:
Dây nóng (L): Màu đỏ hoặc nâu, dùng để cấp điện cho công tắc và ổ cắm.
Dây nguội (N): Màu xanh dương, dẫn điện trở về nguồn.
Dây tiếp đất (E): Màu vàng xanh (nếu có), dùng để bảo vệ an toàn điện.
Cầu dao tự động (CB): Dùng để bảo vệ mạch điện khỏi sự cố quá tải hoặc ngắn mạch.
Dụng cụ cần chuẩn bị:
Tua vít, kìm tuốt dây, kìm cắt dây.
Bút thử điện để kiểm tra nguồn điện.
Băng keo cách điện và găng tay bảo hộ để đảm bảo an toàn.
Ống gen hoặc dây đai để bảo vệ dây điện.
2. Hướng dẫn chi tiết cách đấu bảng điện 3 công tắc 1 ổ cắm
Sau khi chuẩn bị đầy đủ dụng cụ, bạn có thể tiến hành các bước đấu nối như sau:
Bước 1: Ngắt nguồn điện
Trước khi thực hiện đấu nối, ngắt nguồn điện từ cầu dao tổng để đảm bảo an toàn.
Sử dụng bút thử điện kiểm tra để chắc chắn rằng không còn điện trong mạch điện bạn sẽ làm việc.
Bước 2: Sắp xếp và gắn bảng điện
Xác định vị trí lắp đặt 3 công tắc và 1 ổ cắm sao cho thuận tiện và gọn gàng.
Đặt bảng điện vào vị trí cố định và dùng tua vít để vặn chặt bảng điện lên tường hoặc nơi lắp đặt.

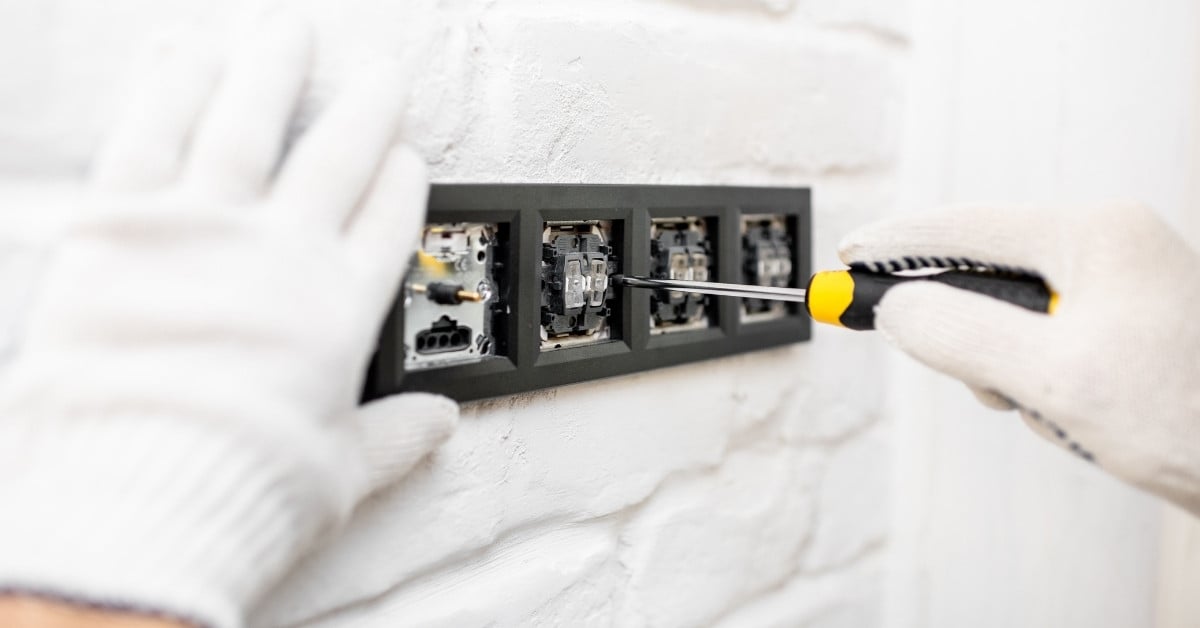

Bước 3: Đấu dây vào công tắc
Dây nóng (L) từ nguồn điện đấu vào cực L của công tắc đầu tiên.
Tiếp tục đấu dây nóng vào các công tắc tiếp theo.
Từ các công tắc, bạn sẽ nối dây điện ra các thiết bị mà bạn muốn điều khiển (ví dụ: đèn, quạt).
Bước 4: Đấu dây vào ổ cắm
Dây nóng (L) từ công tắc hoặc nguồn chính nối vào cực L của ổ cắm.
Dây nguội (N) nối vào cực N của ổ cắm.
Nếu có dây tiếp đất (E), nối vào cực tiếp đất của ổ cắm để bảo vệ an toàn.
Bước 5: Kiểm tra và cố định dây
Kiểm tra lại tất cả các mối nối đảm bảo chắc chắn, không có dây lỏng hoặc hở mạch.
Bọc kín các mối nối bằng băng keo cách điện để tránh rò rỉ điện.
Cố định các dây điện gọn gàng trong bảng điện và tránh để dây bị chạm vào nhau.

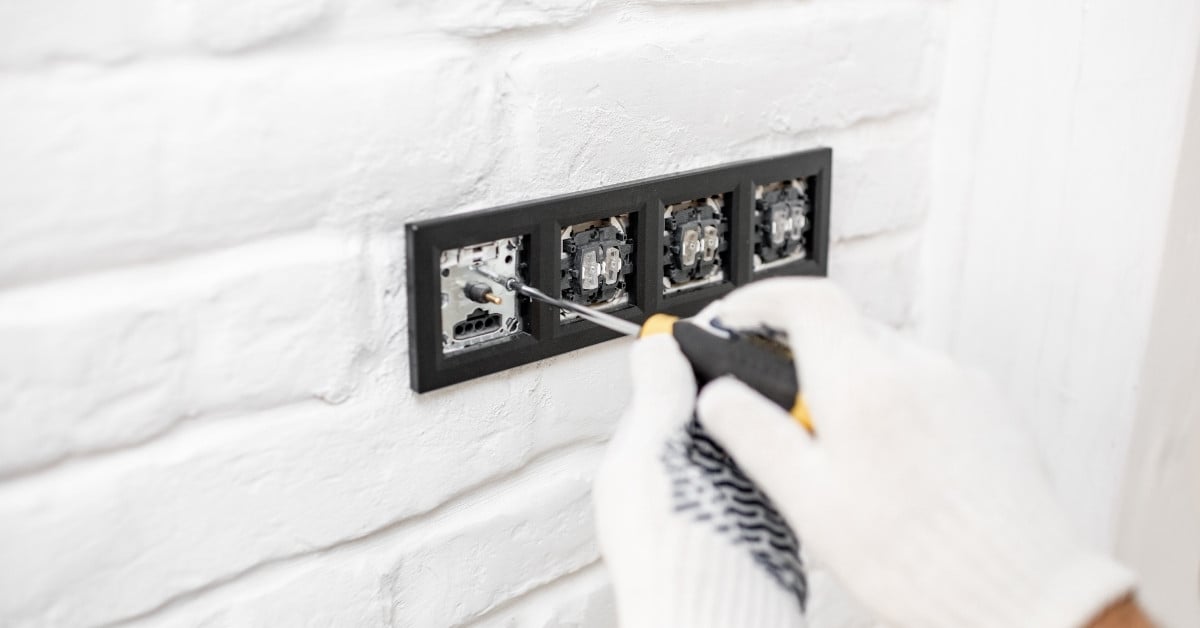

Bước 6: Lắp đặt mặt nạ công tắc và ổ cắm
Sau khi đấu nối hoàn tất, gắn mặt nạ công tắc và ổ cắm lên bảng điện, cố định chắc chắn.
Kiểm tra lần cuối tất cả các kết nối trước khi bật lại nguồn điện.
Bước 7: Kiểm tra hoạt động
Bật cầu dao tổng, sau đó thử kiểm tra các công tắc và ổ cắm:
Công tắc bật/tắt thiết bị điện (như đèn, quạt).
Ổ cắm cấp nguồn cho các thiết bị sử dụng.
3. Bảng điện 3 công tắc 1 ổ cắm là gì?
Bảng điện 3 công tắc 1 ổ cắm là thiết bị điện được thiết kế để kết hợp điều khiển 3 thiết bị điện (thường là đèn hoặc quạt) và cung cấp nguồn điện cho một thiết bị khác qua ổ cắm. Bảng điện này thường được sử dụng trong các gia đình, văn phòng, hay các khu vực cần cung cấp nguồn điện cho nhiều thiết bị nhưng không muốn lắp đặt quá nhiều ổ cắm và công tắc.
Bảng điện 3 công tắc 1 ổ cắm là gì?
4. Ưu điểm của bảng điện 3 công tắc 1 ổ cắm
Bảng điện 3 công tắc 1 ổ cắm mang lại nhiều lợi ích khi sử dụng trong các gia đình, văn phòng hoặc các khu vực cần quản lý nhiều thiết bị điện. Dưới đây là những ưu điểm nổi bật của thiết bị này:
Tiết kiệm không gian: Tích hợp nhiều chức năng trong một thiết bị: Bảng điện 3 công tắc 1 ổ cắm giúp bạn điều khiển nhiều thiết bị điện và cấp nguồn cho thiết bị khác mà không cần lắp đặt quá nhiều công tắc và ổ cắm riêng biệt. Điều này rất hữu ích trong không gian hạn chế, như phòng ngủ, phòng làm việc hay nhà bếp.
Tiện lợi trong sử dụng
Với 3 công tắc, bạn có thể dễ dàng điều khiển nhiều thiết bị điện trong một khu vực mà không cần phải tìm kiếm các công tắc khác nhau.
Ổ cắm cho phép bạn kết nối và sử dụng các thiết bị điện như máy tính, quạt, đèn chiếu sáng.
Giảm chi phí lắp đặt: Việc sử dụng một bảng điện có thể giảm chi phí lắp đặt so với việc phải mua nhiều bảng điện riêng lẻ cho từng thiết bị.
Đảm bảo an toàn: Bảng điện được lắp đặt đúng kỹ thuật và có các tính năng bảo vệ như cầu dao tự động (CB), giúp ngăn ngừa sự cố quá tải và đảm bảo an toàn cho người sử dụng.
Ưu điểm của bảng điện 3 công tắc 1 ổ cắm

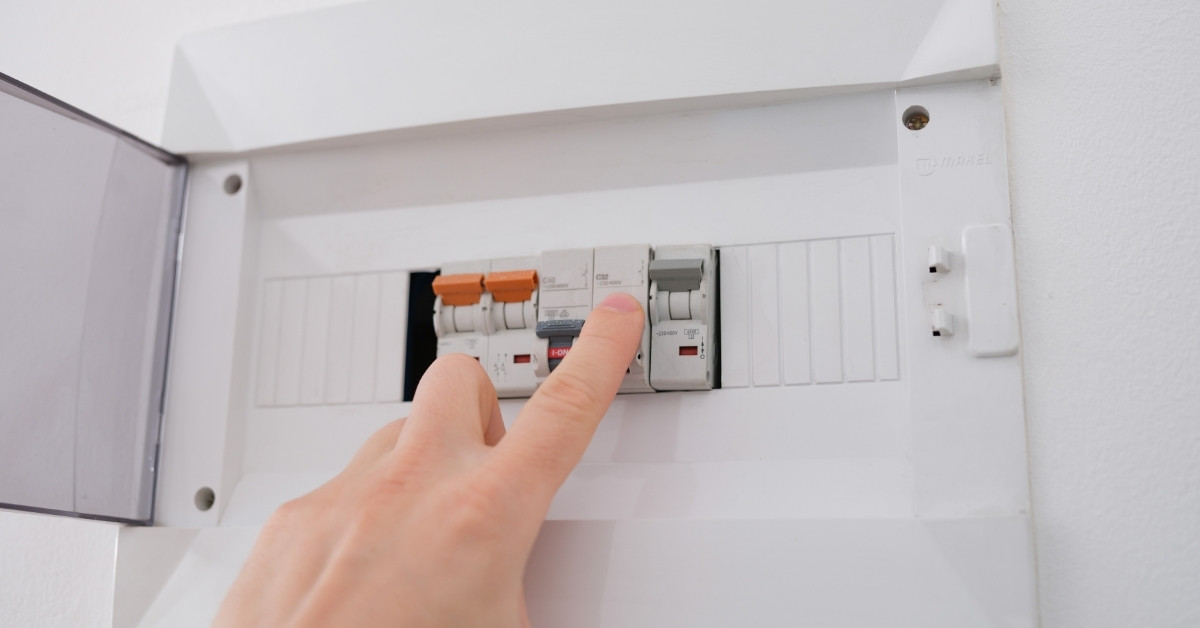

5. Lưu ý đấu bảng điện an toàn tại nhà
Để đảm bảo an toàn khi đấu nối bảng điện tại nhà, bạn cần chú ý những điểm sau:
Ngắt nguồn điện hoàn toàn trước khi bắt đầu thao tác.
Sử dụng các thiết bị, dây điện đạt chuẩn và đảm bảo chất lượng.
Đảm bảo kết nối chắc chắn các mối nối, tránh để dây bị lỏng, gây chập cháy.
Kiểm tra mạch điện sau khi hoàn thành để đảm bảo hoạt động bình thường và không có hiện tượng quá tải.
Sử dụng cầu dao tự động (CB) để bảo vệ hệ thống điện khỏi sự cố và chập mạch.
Nếu bạn không có kinh nghiệm về điện, hãy nhờ thợ điện chuyên nghiệp thực hiện công việc.
Lưu ý đấu bảng điện an toàn tại nhà
Việc đấu bảng điện 3 công tắc 1 ổ cắm không quá phức tạp nếu bạn làm theo các bước hướng dẫn chi tiết trên từ Chấn Vũ. Chỉ cần chuẩn bị đầy đủ dụng cụ, thiết bị và tuân thủ các quy tắc an toàn, bạn sẽ có một hệ thống điện hoạt động ổn định và an toàn. Hãy luôn nhớ rằng an toàn là yếu tố quan trọng nhất khi làm việc với điện.
