Hướng dẫn đấu bảng điện 2 công tắc 2 ổ cắm đơn giản

2. Hướng dẫn chi tiết cách đấu bảng điện 2 công tắc 2 ổ cắm

Dưới đây là hướng dẫn chi tiết cách đấu bảng điện 2 công tắc 2 ổ cắm đơn giản, dễ hiểu và an toàn nhất:

Bước 1: Chuẩn bị dụng cụ và thiết bị cần thiết

• Bảng điện: Có thể dùng bảng nhựa hoặc kim loại.

• 2 công tắc đơn và 2 ổ cắm điện chất lượng tốt.

• Dây điện: Gồm dây nóng (màu đỏ/nâu), dây nguội (màu xanh dương) và dây tiếp đất (nếu có).

• Dụng cụ: Tua vít, kìm cắt dây, kìm tuốt dây, bút thử điện, băng keo cách điện.

• Găng tay cách điện và các thiết bị bảo hộ để đảm bảo an toàn.

Bước 2: Ngắt nguồn điện an toàn

• Tắt cầu dao tổng để ngắt điện toàn bộ khu vực làm việc.

• Dùng bút thử điện kiểm tra dây điện để chắc chắn không còn dòng điện.

Bước 3: Sơ đồ đấu bảng điện 2 công tắc 2 ổ cắm

Trước khi đấu nối, bạn cần hiểu nguyên lý đấu nối như sau:

• Dây nóng (L) sẽ cấp nguồn cho công tắc và ổ cắm.

• Dây nguội (N) sẽ đấu trực tiếp vào ổ cắm và thiết bị.

• Dây ra từ công tắc sẽ dẫn điện đến các thiết bị như đèn, quạt, v.v.

Bước 4: Đấu dây điện vào công tắc và ổ cắm

1. Đấu dây cho công tắc

• Dây nóng (L) từ nguồn chính nối vào cực L của cả 2 công tắc.

• Dùng dây nối để nối cực L của công tắc thứ nhất với cực L của công tắc thứ hai.

• Dây còn lại (dây ra tải) từ mỗi công tắc nối đến thiết bị cần điều khiển (ví dụ: đèn).

Mẹo: Công tắc chỉ cần đấu 2 dây: một dây cấp điện (L) và một dây ra tải.

2. Đấu dây cho ổ cắm

• Dây nóng (L) từ nguồn chính nối vào cực L của 2 ổ cắm.

• Dây nguội (N) từ nguồn chính nối vào cực N của 2 ổ cắm.

• Nếu có dây tiếp đất (E), đấu dây này vào cực tiếp đất trên ổ cắm.

Lưu ý: Đấu song song 2 ổ cắm để cả 2 đều được cấp điện từ cùng nguồn.

Bước 5: Kiểm tra và lắp cố định bảng điện

1. Kiểm tra lại toàn bộ các mối nối để đảm bảo đã chắc chắn và không chạm chập.

2. Bọc băng keo cách điện cho tất cả các mối nối để tránh rò rỉ điện.

3. Lắp công tắc và ổ cắm vào bảng điện, siết chặt ốc vít cố định.

4. Gắn bảng điện lên tường hoặc vị trí mong muốn bằng ốc vít.

Bước 6: Thử nghiệm hoạt động của bảng điện

• Bật cầu dao tổng để cấp điện trở lại.

• Dùng bút thử điện kiểm tra nguồn điện ở các ổ cắm.

• Bật công tắc để kiểm tra hoạt động của thiết bị như đèn, quạt.

Nếu mọi thứ hoạt động bình thường, việc đấu bảng điện đã hoàn tất.

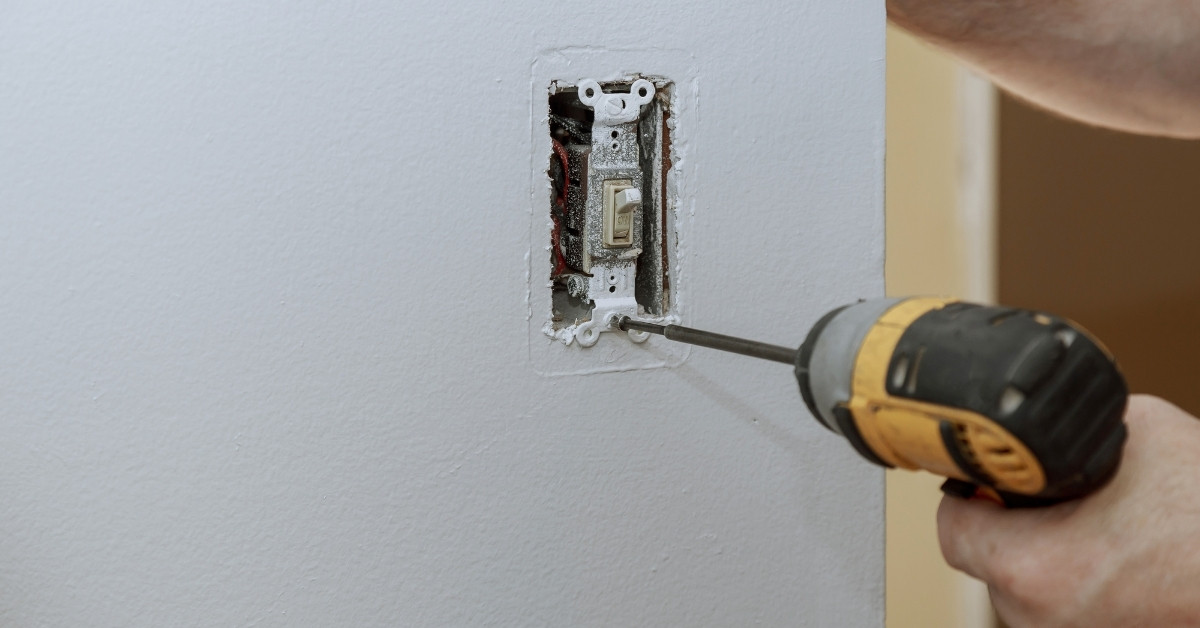

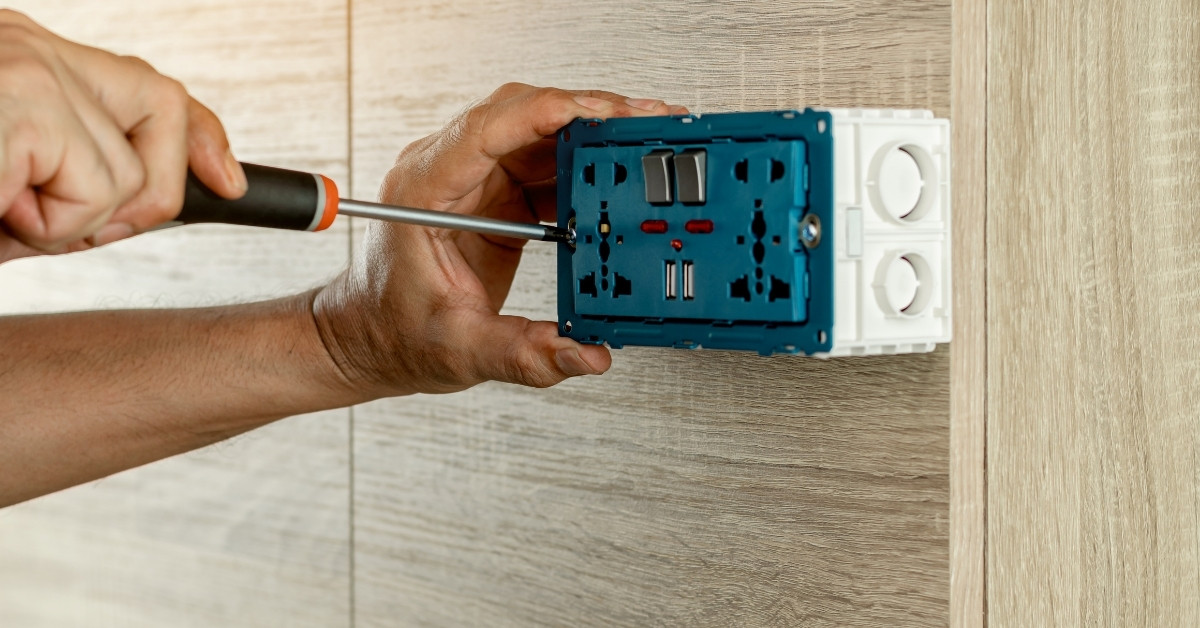

Hướng dẫn chi tiết cách đấu bảng điện 2 công tắc 2 ổ cắm

3. Bảng điện 2 công tắc 2 ổ cắm là gì?

Bảng điện 2 công tắc 2 ổ cắm là một thiết bị điện có chức năng:

• 2 công tắc: Dùng để điều khiển độc lập 2 thiết bị điện như đèn, quạt.

• 2 ổ cắm: Cung cấp nguồn điện cho các thiết bị như sạc điện thoại, quạt, tivi...

Loại bảng điện này thường được sử dụng trong các gia đình, phòng làm việc hoặc cửa hàng nhỏ để đáp ứng nhu cầu điện năng cơ bản.

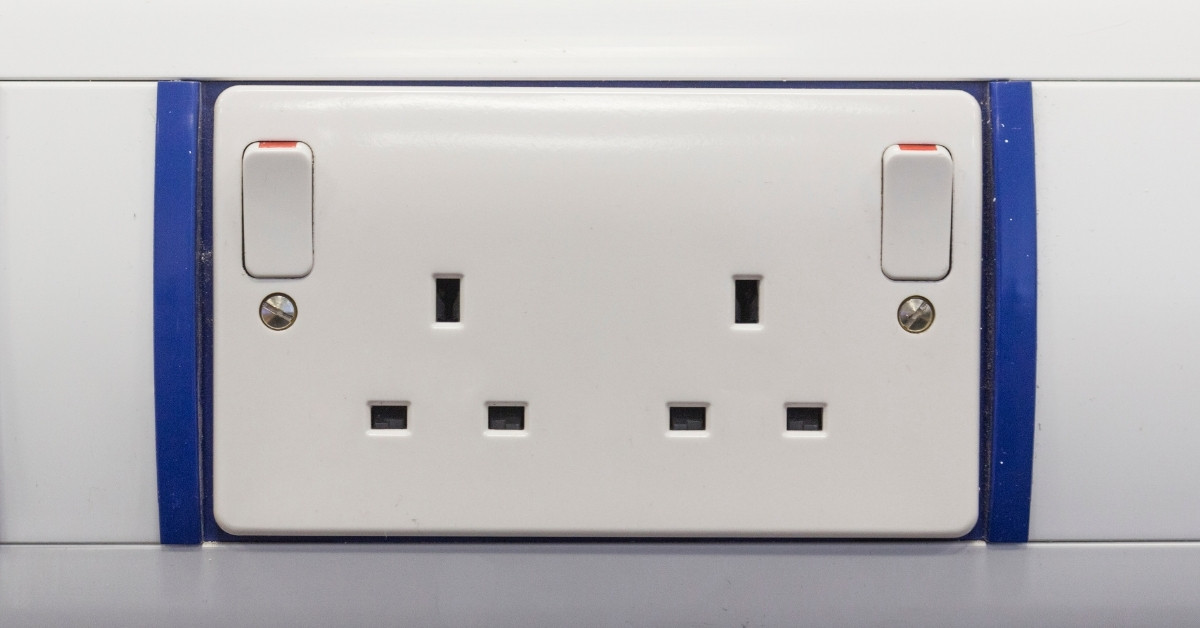

Bảng điện 2 công tắc 2 ổ cắm là gì?

Cách lắp thêm ổ cắm điện an toàn và hiệu quả

4. Nguyên lý hoạt động của công tắc và ổ cắm trong bảng điện

• Công tắc điện:
  Công tắc hoạt động theo nguyên lý đóng/ngắt mạch điện. Khi công tắc đóng, dòng điện sẽ đi từ nguồn đến thiết bị và làm cho thiết bị hoạt động. Khi công tắc ngắt, dòng điện bị cắt và thiết bị sẽ tắt.

• Ổ cắm điện:
  Ổ cắm hoạt động như một trạm trung gian để cấp nguồn điện cho các thiết bị cắm vào. Dây nóng và dây nguội sẽ tạo thành mạch điện kín khi thiết bị được kết nối.

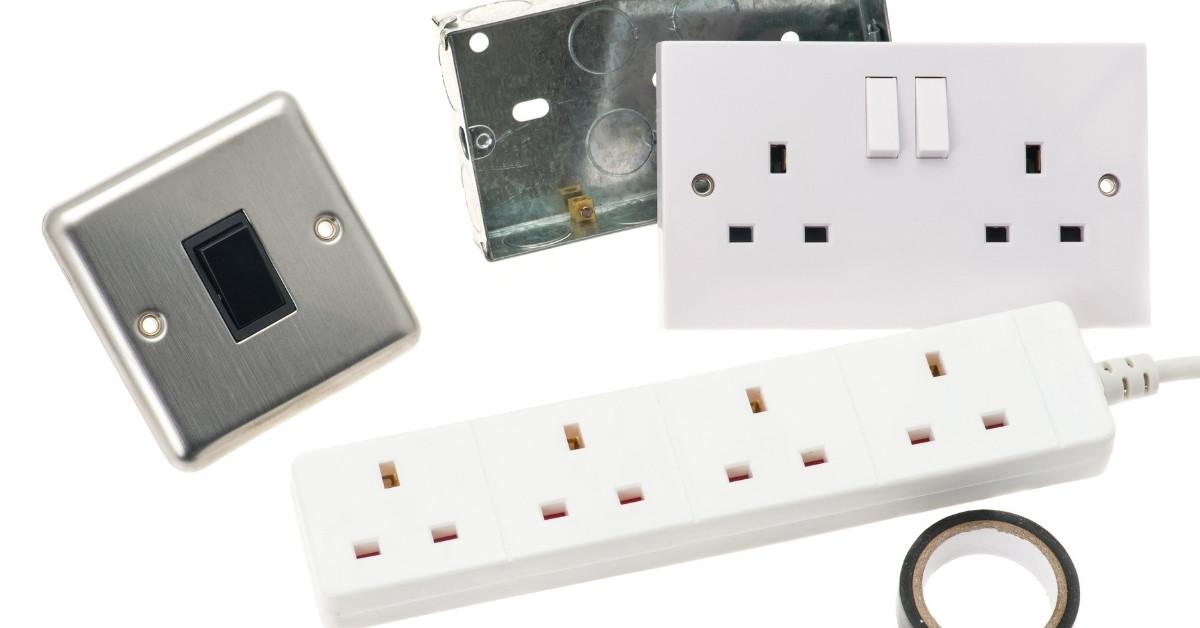

Nguyên lý hoạt động của công tắc và ổ cắm trong bảng điện

5. Lưu ý khi đấu bảng điện 2 công tắc 2 ổ cắm tại nhà

Để đảm bảo an toàn và hiệu quả khi đấu bảng điện, bạn cần lưu ý các điều sau:

Ngắt nguồn điện: Luôn ngắt cầu dao trước khi thao tác để tránh nguy cơ giật điện.

Sử dụng thiết bị chất lượng cao: Chọn công tắc, ổ cắm và dây điện từ các thương hiệu uy tín.

Đấu dây đúng kỹ thuật:

• Dây nóng vào cực "L".

• Dây nguội vào cực "N".

• Không đấu lộn cực để tránh chập điện.

Bọc kín mối nối bằng băng keo cách điện để tránh rò rỉ điện.

Kiểm tra hoạt động trước khi sử dụng: Sau khi lắp xong, kiểm tra công tắc và ổ cắm kỹ lưỡng.

Vị trí lắp đặt an toàn: Tránh lắp bảng điện gần nơi ẩm ướt hoặc quá thấp để tránh trẻ em nghịch phá.

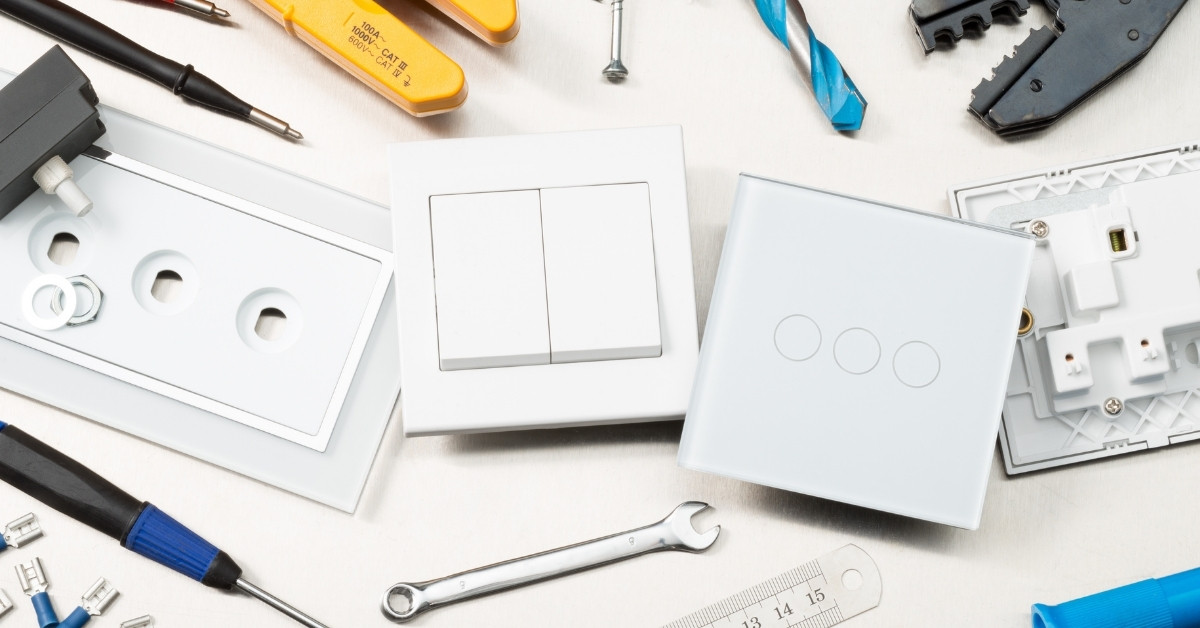

Lưu ý khi đấu bảng điện 2 công tắc 2 ổ cắm tại nhà

Việc đấu bảng điện 2 công tắc 2 ổ cắm không quá khó nếu bạn làm đúng theo hướng dẫn trên từ Chấn Vũ . Chỉ cần cẩn thận trong từng bước, lựa chọn thiết bị chất lượng và tuân thủ các nguyên tắc an toàn điện, bạn hoàn toàn có thể thực hiện tại nhà một cách hiệu quả. Nếu chưa tự tin hoặc gặp khó khăn, đừng ngần ngại nhờ sự trợ giúp từ thợ điện chuyên nghiệp.
