Dòng cắt ngắn mạch Icu là khả năng tối đa mà một Aptomat (MCCB) có thể cắt đứt dòng điện ngắn mạch mà vẫn đảm bảo thiết bị không bị phá hủy và có thể tiếp tục hoạt động. Trong bài viết này, Chấn Vũ sẽ đi sâu vào thông số kỹ thuật cốt lõi này, từ định nghĩa chi tiết, phân biệt Icu với Ics, đến các mức Icu phổ biến trên thị trường hiện nay. Việc hiểu rõ Icu giúp bạn đưa ra quyết định lựa chọn thiết bị bảo vệ chính xác, đảm bảo an toàn tối đa cho hệ thống điện.
Dòng cắt ngắn mạch Icu là gì?
Dòng cắt ngắn mạch Icu (Ultimate Short-circuit Breaking Capacity) là thông số kỹ thuật quan trọng của Aptomat (MCCB). Nó biểu thị khả năng tối đa mà Aptomat có thể chịu đựng và cắt đứt dòng điện ngắn mạch mà không bị hư hỏng, sau đó không cần sửa chữa mà vẫn có thể tiếp tục hoạt động. Thông số này được đo bằng đơn vị Kilo Ampe (kA) và thường được nhà sản xuất ghi rõ trên thân thiết bị.
Giá trị Icu phải luôn lớn hơn hoặc bằng dòng ngắn mạch lớn nhất có thể xảy ra tại điểm lắp đặt Aptomat. Đây là yếu tố cốt lõi để đảm bảo thiết bị bảo vệ hoạt động hiệu quả khi xảy ra sự cố nghiêm trọng. Nếu dòng ngắn mạch thực tế vượt quá Icu, Aptomat sẽ bị phá hủy, gây nguy hiểm và thiệt hại lớn cho hệ thống điện.

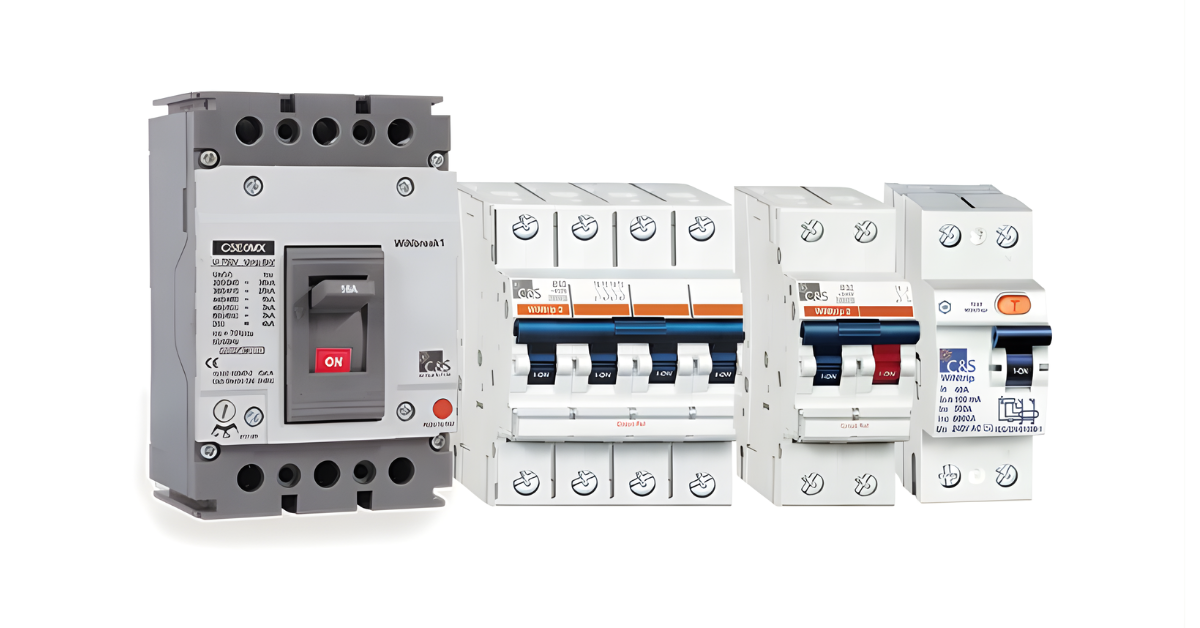

Dòng cắt ngắn mạch Icu là gì?
Phân biệt Icu và Ics trong hệ thống điện
Bên cạnh Icu, một thông số khác cũng rất quan trọng là Ics (Service Short-circuit Breaking Capacity) hay còn gọi là khả năng cắt ngắn mạch làm việc. Dưới đây là bảng tóm tắt sự khác nhau:
Tiêu chí | Icu | Ics |
Tên đầy đủ | Ultimate Short-circuit Breaking Capacity | Service Short-circuit Breaking Capacity |
Ý nghĩa | Khả năng cắt ngắn mạch tối đa (Giới hạn chịu đựng cuối cùng). | Khả năng cắt ngắn mạch làm việc (Khả năng phục hồi). |
Tình trạng sau cắt | Aptomat có thể bị hư hỏng, cần được kiểm tra hoặc thay thế. | Aptomat vẫn đảm bảo hoạt động bình thường theo tiêu chuẩn. |
Mục đích chính | Đảm bảo an toàn tuyệt đối cho hệ thống. | Đảm bảo độ tin cậy và khả năng tái sử dụng nhanh chóng. |
Mối quan hệ | Ics luôn nhỏ hơn hoặc bằng Icu (Ics < Icu). | Thường là một tỷ lệ của Icu (ví dụ: 50% Icu, 100% Icu). |
Các mức Icu phổ biến trên MCCB hiện nay
Việc lựa chọn mức Icu của Aptomat (MCCB) phụ thuộc rất lớn vào môi trường và quy mô sử dụng điện thực tế của công trình. Hiện nay, trên thị trường có nhiều mức Icu khác nhau, từ thấp đến cao, phù hợp với từng môi trường cụ thể. Dưới đây là phân loại cơ bản về các mức dòng cắt ngắn mạch Icu phổ biến.
Icu 10kA – 25kA (dân dụng – văn phòng)
Đây là các mức Icu thấp, thường được sử dụng cho các công trình có nguồn điện áp thấp và dòng ngắn mạch không lớn. Phổ biến nhất là trong các hộ gia đình, chung cư hoặc các tòa nhà văn phòng nhỏ.
Dòng ngắn mạch tại các điểm này thường không vượt quá 25kA, nên việc lựa chọn Aptomat với Icu trong khoảng này là đủ để bảo vệ an toàn cho các thiết bị và hệ thống dây dẫn. Việc chọn mức Icu phù hợp giúp tối ưu chi phí mà vẫn đảm bảo được hiệu suất bảo vệ.

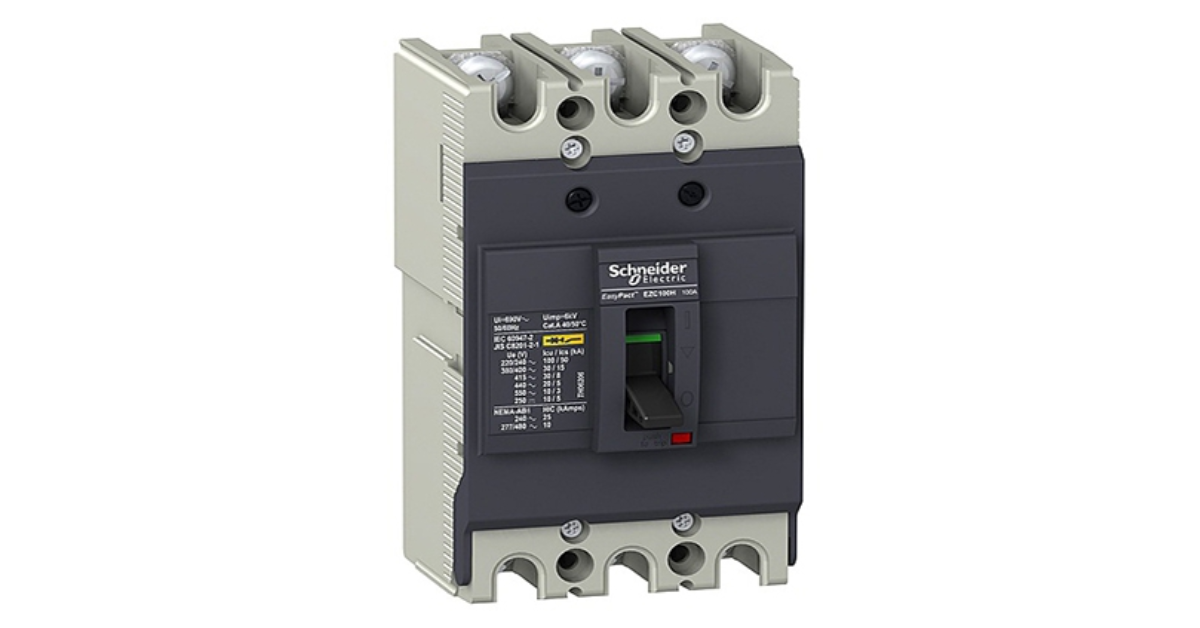

Icu 10kA – 25kA (dân dụng – văn phòng)
Icu 35kA – 50kA (nhà xưởng vừa)
Mức Icu trung bình này thích hợp cho các ứng dụng công nghiệp nhẹ hoặc các nhà xưởng quy mô vừa. Tại đây, công suất máy móc và phụ tải lớn hơn nhiều so với dân dụng, dẫn đến dòng ngắn mạch tiềm năng cũng cao hơn.
Các Aptomat có Icu từ 35kA đến 50kA được lắp đặt tại các tủ phân phối chính hoặc tủ nhánh quan trọng. Chúng đảm bảo khả năng cắt dòng sự cố lớn mà không làm gián đoạn nghiêm trọng hoạt động của toàn bộ nhà xưởng.

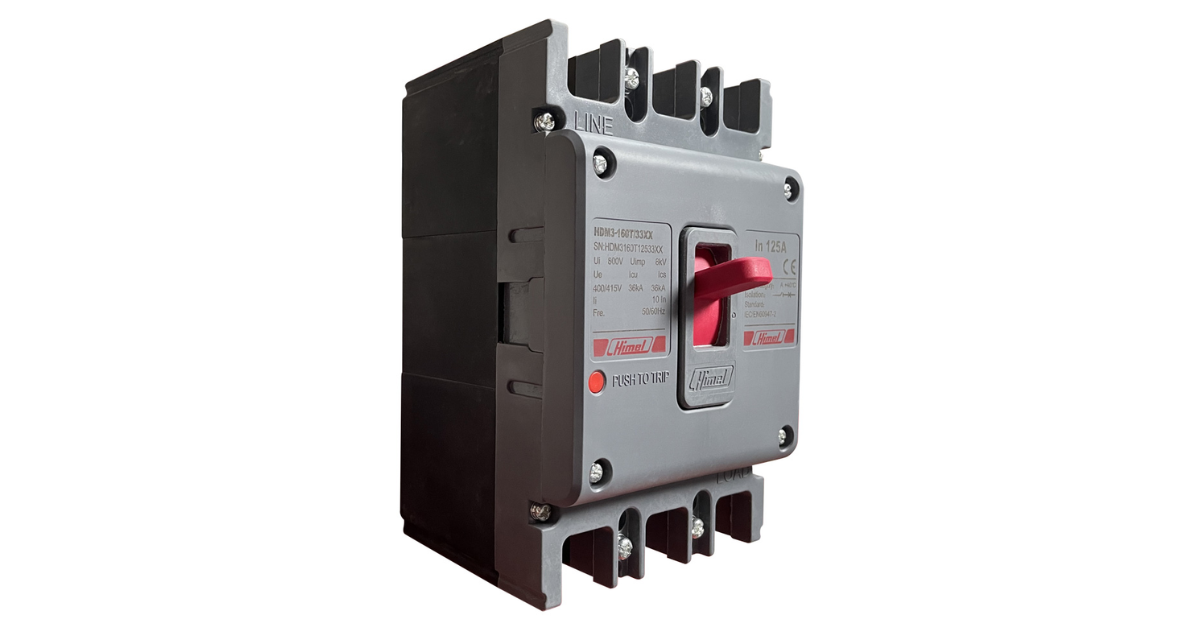

Icu 35kA – 50kA (nhà xưởng vừa)
Icu 65kA – 100kA trở lên (công nghiệp nặng)
Đây là các mức Icu cao, thường được sử dụng trong các nhà máy công nghiệp nặng, khu công nghiệp lớn, hoặc các trạm biến áp. Nơi có công suất tiêu thụ rất lớn và dòng ngắn mạch có thể lên đến hàng trăm Kilo Ampe.
Việc sử dụng Aptomat có Icu cao là bắt buộc để đảm bảo an toàn tối đa cho các thiết bị đắt tiền và duy trì hoạt động liên tục của dây chuyền sản xuất. Đây là những thiết bị có cấu tạo đặc biệt để chịu được lực điện động và nhiệt độ lớn sinh ra khi cắt dòng ngắn mạch.

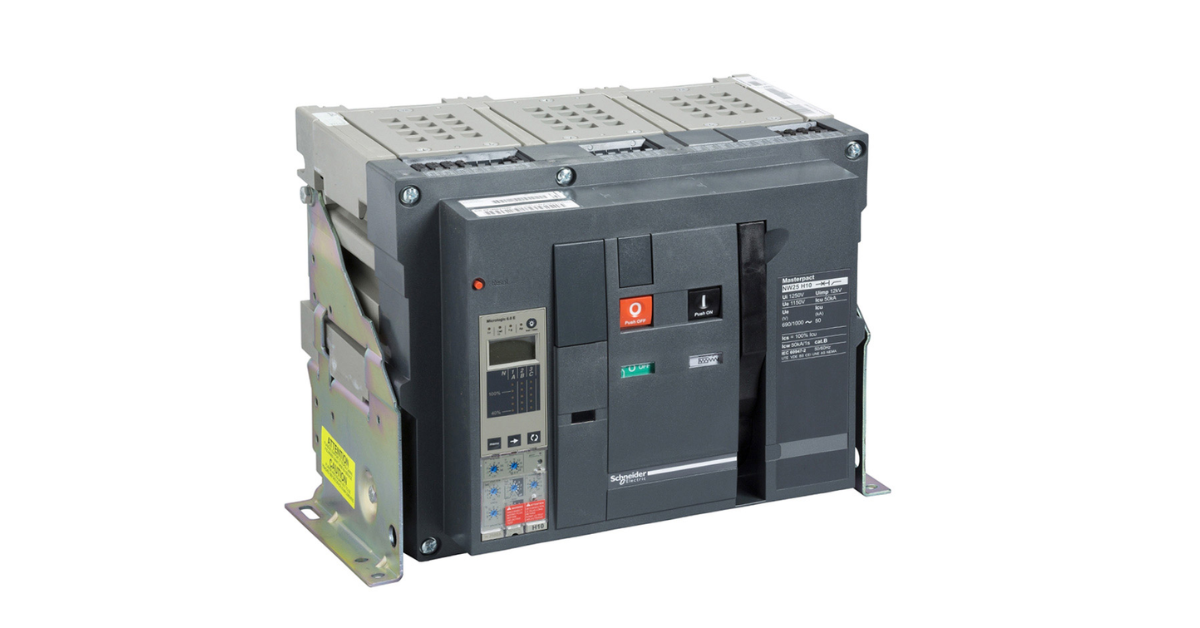

Icu 65kA – 100kA trở lên (công nghiệp nặng)
Ứng dụng thực tế của Icu trong hệ thống điện
Trong thực tế, Icu là tiêu chí hàng đầu khi thiết kế và lựa chọn thiết bị bảo vệ cho hệ thống điện. Nó không chỉ đơn thuần là một con số mà còn là thước đo khả năng chịu đựng của Aptomat trước sự cố.
Ứng dụng của Icu giúp các kỹ sư điện xác định vị trí lắp đặt và loại Aptomat phù hợp cho từng cấp phân phối điện. Ví dụ, Aptomat tổng gần máy biến áp sẽ cần Icu rất cao, trong khi Aptomat cho các nhánh cuối sẽ có Icu thấp hơn. Nguyên tắc này gọi là phối hợp chọn lọc (Selective Coordination) nhằm đảm bảo chỉ thiết bị gần sự cố nhất ngắt mạch, hạn chế tối đa khu vực bị mất điện.

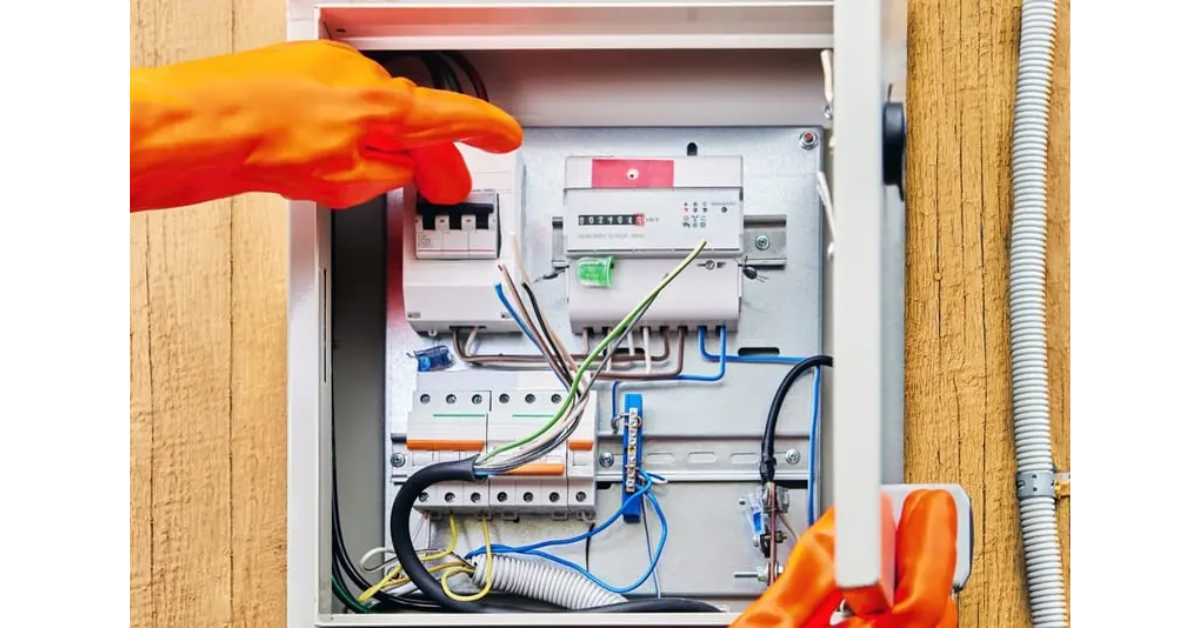

Ứng dụng thực tế của Icu trong hệ thống điện
Những sai lầm khi lựa chọn và sử dụng Icu
Việc lựa chọn sai dòng cắt ngắn mạch Icu không chỉ gây lãng phí mà còn đe dọa trực tiếp đến sự an toàn của hệ thống điện. Dưới đây là 4 sai lầm thường gặp:
Lựa chọn Icu quá thấp: Đây là sai lầm nghiêm trọng nhất. Khi dòng ngắn mạch thực tế vượt quá khả năng Icu của Aptomat, thiết bị sẽ bị phá hủy (nổ, cháy buồng dập hồ quang), không thể cắt được sự cố và gây nguy cơ cháy nổ, lan truyền hư hỏng ra toàn bộ hệ thống.
Lựa chọn Icu quá cao: Sai lầm này dẫn đến lãng phí chi phí đầu tư một cách không cần thiết. Các Aptomat có Icu cao thường có giá thành cao hơn đáng kể, trong khi dòng ngắn mạch tiềm năng tại điểm lắp đặt lại thấp hơn nhiều.
Không tính đến Ics (khả năng tái sử dụng): Chỉ quan tâm đến Icu mà bỏ qua Ics dẫn đến rủi ro trong vận hành. Nếu chọn Aptomat có Ics quá thấp (ví dụ: Ics = 50% Icu), sau khi cắt sự cố, thiết bị có thể không đảm bảo hoạt động bình thường nữa, buộc phải thay thế hoặc bảo trì, làm gián đoạn nghiêm trọng quá trình vận hành.
Thiếu phối hợp chọn lọc (Selective Coordination): Không tính toán Icu/Ics để phối hợp giữa các Aptomat ở các cấp bảo vệ khác nhau (Aptomat tổng và Aptomat nhánh). Điều này khiến khi xảy ra sự cố tại một nhánh nhỏ, Aptomat tổng có Icu cao hơn nhưng lại ngắt trước, dẫn đến mất điện toàn bộ hệ thống thay vì chỉ mất điện khu vực có sự cố.
Những sai lầm khi lựa chọn và sử dụng Icu
Qua bài viết này, chúng tôi đã cùng bạn làm rõ về dòng cắt ngắn mạch Icu, ý nghĩa quan trọng của nó, cách phân biệt với Ics, cũng như các mức Icu phổ biến và ứng dụng thực tế. Việc lựa chọn Aptomat với Icu phù hợp là yếu tố then chốt để đảm bảo sự an toàn, độ tin cậy và tuổi thọ cho toàn bộ hệ thống điện của bạn. Nếu bạn còn bất kỳ thắc mắc nào về cách tính toán hoặc cần tư vấn lựa chọn sản phẩm Aptomat chính hãng phù hợp với công trình của mình, hãy liên hệ ngay với Chấn Vũ để được hỗ trợ và giải đáp chi tiết nhất.
