Điện trở cách điện là chỉ số quan trọng quyết định mức độ an toàn của hệ thống điện. Trong bài viết này, Chấn Vũ sẽ cung cấp cái nhìn tổng quan từ khái niệm, nguyên lý hoạt động đến tầm quan trọng của việc kiểm tra chỉ số này. Đặc biệt, chúng tôi sẽ hướng dẫn bạn cách đo điện trở cách điện đúng chuẩn để đảm bảo an toàn và hiệu suất làm việc tối ưu.
Khái quát về điện trở cách điện
Điện trở cách điện hay còn gọi là điện trở cách ly, là khả năng chống lại sự rò rỉ dòng điện của vật liệu cách điện trong hệ thống điện. Chỉ số này thường được đo bằng đơn vị Ohm hoặc MegaOhm. Giá trị điện trở càng cao thì chất lượng cách điện càng tốt, đồng nghĩa với mức độ an toàn càng cao.
Hiểu rõ về điện trở cách điện là nền tảng quan trọng trong việc vận hành và bảo trì thiết bị điện. Nếu chỉ số này bị suy giảm do nhiều yếu tố như độ ẩm, bụi bẩn hay sự lão hóa vật liệu, nguy cơ chập cháy và tai nạn điện sẽ tăng lên đáng kể. Do đó, việc kiểm tra định kỳ là hoạt động không thể thiếu.

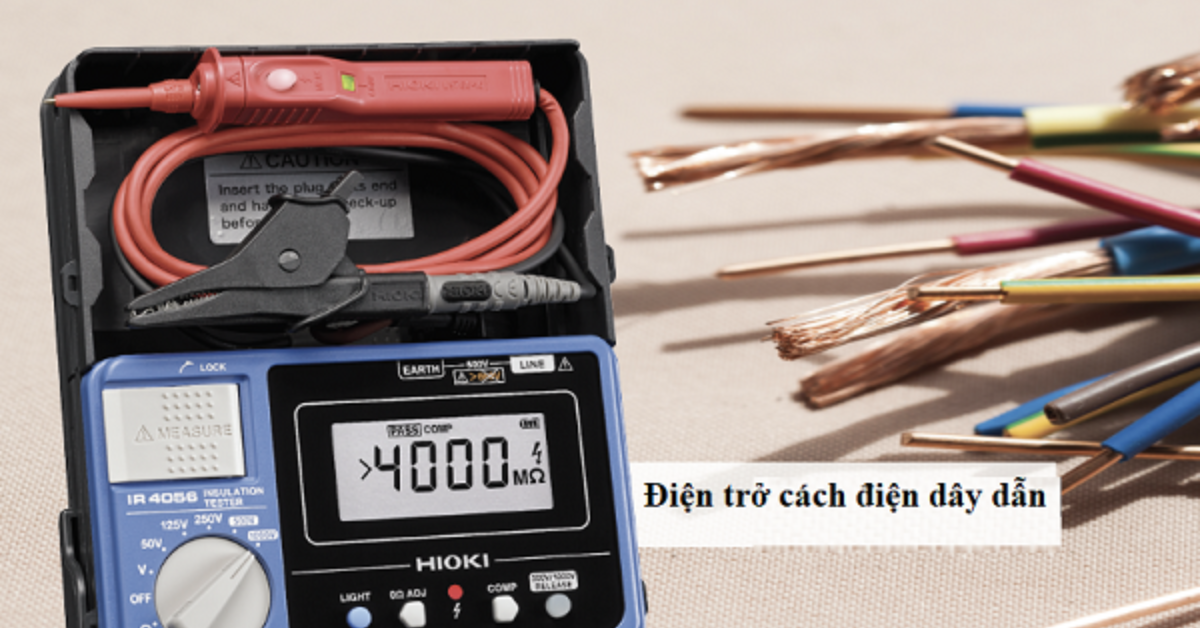

Khái quát về điện trở cách điện
Tại sao phải kiểm tra điện trở cách điện
Việc kiểm tra điện trở cách điện giúp đánh giá chính xác tình trạng lão hóa và hư hỏng của lớp cách điện. Quá trình này cho phép phát hiện sớm các sự cố tiềm ẩn như nứt, thủng hoặc nhiễm bẩn lớp cách điện trước khi chúng gây ra hư hỏng lớn cho thiết bị và hệ thống. Kiểm tra thường xuyên là biện pháp phòng ngừa rủi ro hiệu quả.
Bên cạnh yếu tố an toàn, việc duy trì điện trở cách điện ở mức tiêu chuẩn còn giúp đảm bảo hiệu suất hoạt động của hệ thống điện. Khi cách điện kém, năng lượng sẽ bị tổn thất dưới dạng dòng rò, làm giảm hiệu suất và tăng chi phí vận hành. Do đó, việc kiểm tra là cần thiết để tối ưu hóa hiệu suất và kéo dài tuổi thọ thiết bị.
Kiểm tra điện trở cách điện là hoạt động bắt buộc trước khi đưa các thiết bị điện mới vào vận hành. Việc nắm rõ nguyên lý hoạt động sẽ giúp bạn thực hiện quá trình kiểm tra này một cách hiệu quả hơn.

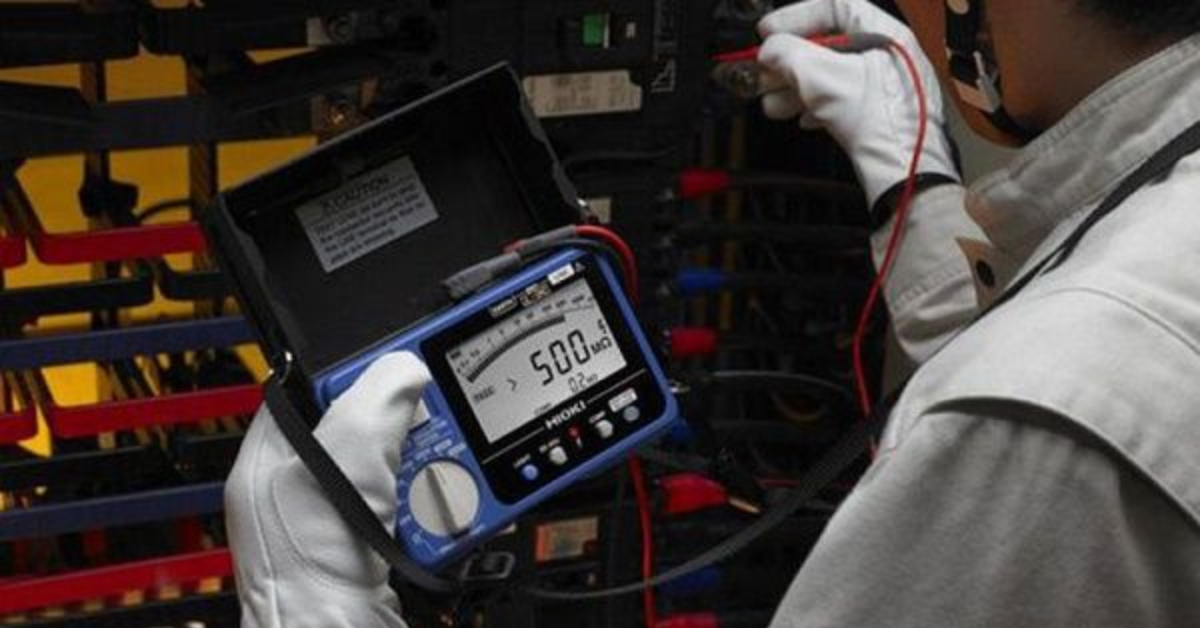

Tại sao phải kiểm tra điện trở cách điện
Nguyên lý hoạt động điện trở cách điện
Nguyên lý hoạt động của điện trở cách điện dựa trên vai trò cơ bản của vật liệu cách điện trong hệ thống, đó là khả năng ngăn chặn dòng điện. Trong điều kiện lý tưởng tuyệt đối, một vật liệu cách điện hoàn hảo sẽ có điện trở vô hạn, đồng nghĩa với việc không có bất kỳ dòng điện nào có thể xuyên qua. Tuy nhiên, trên thực tế, do các yếu tố như tạp chất, độ ẩm và sự không hoàn hảo của vật liệu, luôn tồn tại một lượng dòng điện cực nhỏ rò rỉ qua lớp cách điện, gọi là dòng rò.
Quá trình đo điện trở cách điện thường được thực hiện bằng một thiết bị chuyên dụng là Megohmmet. Thiết bị này sẽ cấp một điện áp cao lên vật liệu hoặc thiết bị cần kiểm tra. Mục đích của việc áp dụng điện áp cao là để "buộc" dòng điện phải chạy qua lớp cách điện, mô phỏng điều kiện tải thực tế, từ đó làm lộ rõ các điểm yếu hoặc hư hỏng của lớp cách điện mà điện áp thấp không phát hiện được.
Thiết bị sẽ đo lường chính xác lượng dòng điện rò rỉ (I) đã chạy qua vật liệu khi điện áp (V) được áp dụng. Dựa trên định luật Ohm, giá trị điện trở cách điện (R) sẽ được tính toán theo công thức:
Điện trở (R) = Điện áp (V)/ Dòng điện (I).
Kết quả này phản ánh chất lượng cách điện: dòng rò I càng nhỏ thì giá trị điện trở R càng lớn, chứng tỏ chất lượng cách điện càng tốt và mức độ an toàn càng cao.

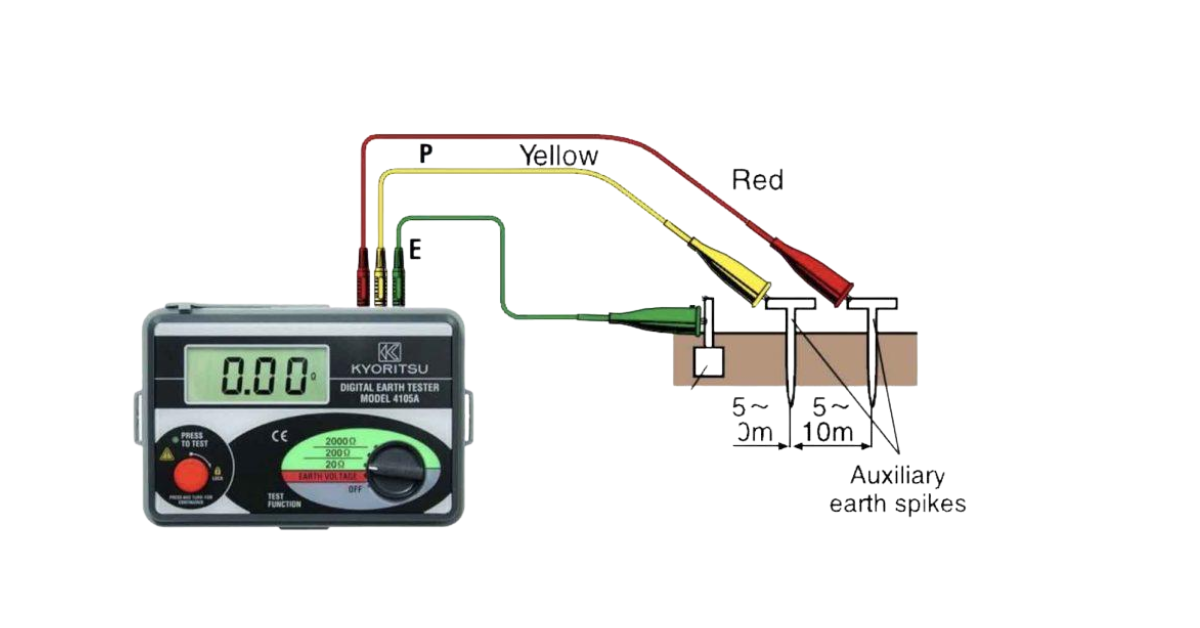

Nguyên lý hoạt động điện trở cách điện
Cách đo điện trở cách điện đúng chuẩn
Để đo điện trở cách điện, bạn cần sử dụng thiết bị chuyên dụng được gọi là đồng hồ đo điện trở cách điện, hay còn gọi là Megohmmet. Quy trình đo phải được thực hiện khi hệ thống đã được ngắt điện hoàn toàn để đảm bảo an toàn tuyệt đối cho người thực hiện và thiết bị đo. Quy trình chuẩn để đo điện trở cách điện được thực hiện theo các bước sau:
Bước 1: Chuẩn bị an toàn và thiết bị. Đảm bảo nguồn điện đã được ngắt hoàn toàn và xả hết điện tích dư trên thiết bị cần đo. Chuẩn bị đồng hồ Megohmmet đã được kiểm định và chọn các dây đo phù hợp.
Bước 2: Kết nối thiết bị đo. Kết nối các đầu đo của Megohmmet vào hai điểm cần kiểm tra (ví dụ: Giữa cuộn dây và vỏ thiết bị hoặc giữa hai cuộn dây).
Bước 3: Thiết lập và thực hiện đo. Thiết lập điện áp đo phù hợp theo tiêu chuẩn kỹ thuật của thiết bị (thường là 500 Volt hoặc 1000 Volt). Tiến hành nhấn nút đo và đợi giá trị điện trở ổn định được hiển thị trên màn hình.
Bước 4: Ghi nhận và so sánh kết quả. Ghi lại giá trị điện trở hiển thị. So sánh giá trị này với tiêu chuẩn an toàn quy định cho loại thiết bị đó để đánh giá chất lượng cách điện.

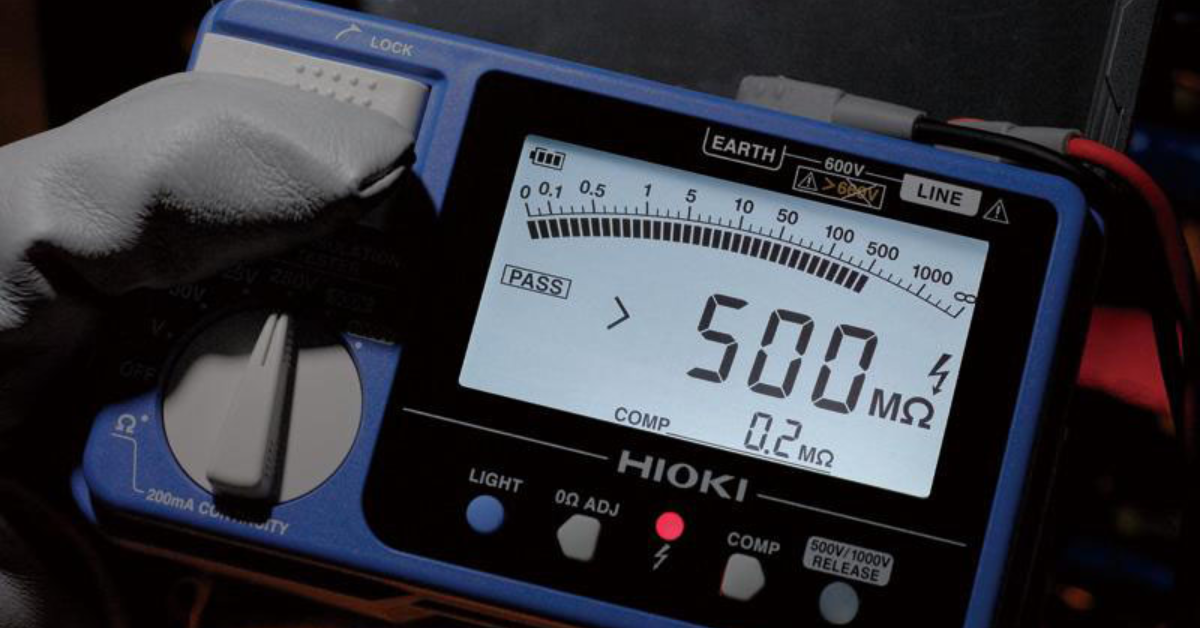

Cách đo điện trở cách điện đúng chuẩn
Những lỗi thường gặp khi đo và sử dụng điện trở cách điện
Dưới đây là 4 lỗi phổ biến mà kỹ thuật viên thường mắc phải khi đo và sử dụng điện trở cách điện:
Không xả hết điện tích dư: Sau khi đo bằng điện áp một chiều DC cao, thiết bị có thể tích tụ điện tích. Việc không xả hết điện tích này có thể gây nguy hiểm cho người vận hành hoặc làm hỏng thiết bị khi được cấp điện lại.
Chọn sai điện áp đo: Việc sử dụng điện áp đo không phù hợp với tiêu chuẩn kỹ thuật của thiết bị có thể dẫn đến kết quả sai lệch, không phản ánh đúng chất lượng cách điện thực tế.
Điều kiện môi trường không phù hợp: Đo trong môi trường có độ ẩm cao hoặc nhiệt độ bất thường sẽ làm tăng dòng rò bề mặt, dẫn đến kết quả đo điện trở cách điện thấp hơn thực tế.
Bề mặt thiết bị bẩn: Bụi bẩn hoặc ẩm ướt trên bề mặt cách điện cũng là nguyên nhân làm tăng dòng rò bề mặt. Điều này khiến kết quả đo bị sai lệch, đánh giá sai về chất lượng cách điện.

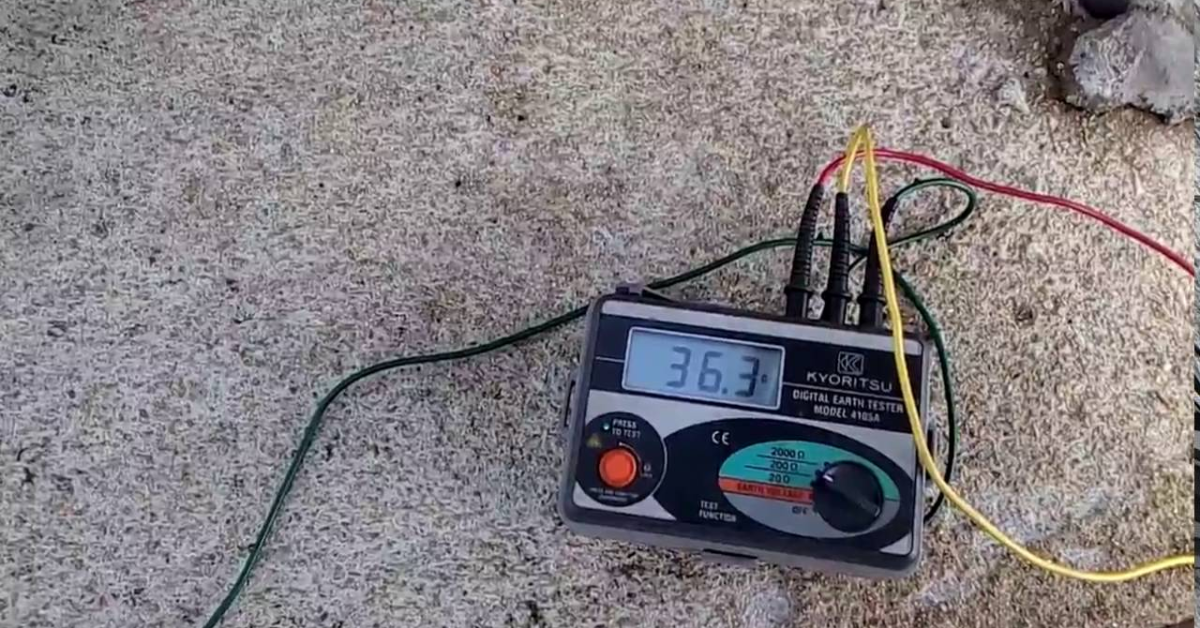

Những lỗi thường gặp khi đo và sử dụng điện trở cách điện
Điện trở cách điện là một chỉ số không chỉ mang tính kỹ thuật mà còn là thước đo về sự an toàn và hiệu quả của mọi hệ thống điện. Hiểu rõ khái niệm, nguyên lý và thực hiện đúng quy trình đo chuẩn sẽ giúp bạn bảo vệ thiết bị, tối ưu hóa hiệu suất và quan trọng nhất là bảo vệ tính mạng con người. Nếu bạn còn bất kỳ thắc mắc nào về điện trở cách điện, liên hệ với Chấn Vũ để đưa ra giải pháp an toàn điện tốt nhất.
