Điện áp pha là hiệu điện thế quan trọng nhất trong hệ thống điện xoay chiều ba pha, được đo giữa dây pha và dây trung tính (dây mát). Hiểu rõ khái niệm này là nền tảng để phân biệt với điện áp dây, áp dụng công thức tính toán và đảm bảo an toàn vận hành hệ thống. Trong bài viết này, Chấn Vũ sẽ trình bày chi tiết về định nghĩa, công thức và những ứng dụng thực tế phổ biến của điện áp pha giúp bạn nắm vững kiến thức điện căn bản một cách dễ hiểu nhất, từ đó áp dụng hiệu quả vào thực tế sử dụng điện.
Điện áp pha là gì?
Điện áp pha là hiệu điện thế được đo giữa một dây pha và dây trung tính (dây mát) trong hệ thống điện xoay chiều ba pha. Kí hiệu của điện áp pha thường là Upha hoặc Vp và nó đóng vai trò quan trọng trong việc xác định mức điện áp mà các thiết bị điện dân dụng hoặc tải đơn pha sử dụng.
Thông thường, ở Việt Nam, giá trị tiêu chuẩn của điện áp pha trong mạng điện sinh hoạt một pha được quy định là 220V. Việc nắm rõ định nghĩa này sẽ là cơ sở giúp bạn tính toán và chọn lựa các thiết bị bảo vệ, chuyển đổi điện áp phù hợp, từ đó vận hành hệ thống điện an toàn và hiệu quả.

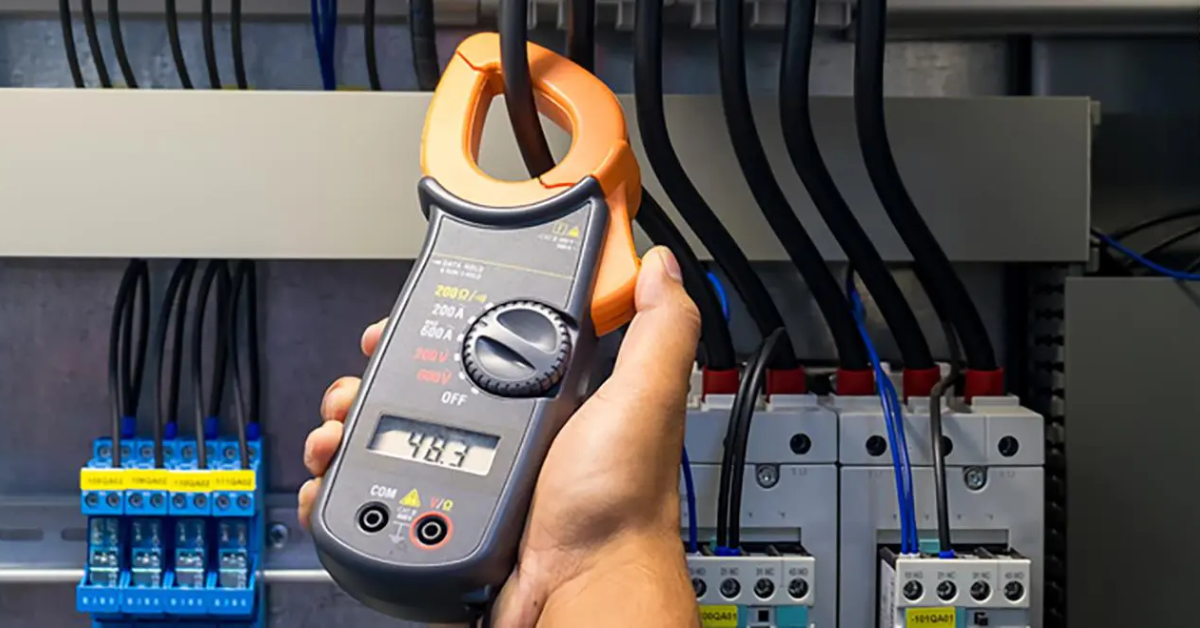

Điện áp pha là gì?
Điện áp dây là gì?
Điện áp dây là hiệu điện thế được đo giữa hai dây pha bất kỳ trong hệ thống điện ba pha. Khác với điện áp pha, điện áp dây không liên quan đến dây trung tính và thường có giá trị lớn hơn. Giá trị điện áp dây được kí hiệu là Ud hoặc VL. Ở Việt Nam, điện áp dây tiêu chuẩn thường là 380V. Mức điện áp cao này rất cần thiết cho việc vận hành các thiết bị công suất lớn và các hệ thống tải ba pha chuyên dụng trong công nghiệp.
Việc sử dụng điện áp dây giúp truyền tải điện năng hiệu quả hơn qua khoảng cách xa mà ít bị hao hụt. Điện áp dây quyết định trực tiếp đến mức điện áp mà các thiết bị như động cơ công nghiệp, máy nén khí hoặc các thiết bị cần kết nối ba pha có thể hoạt động ổn định.

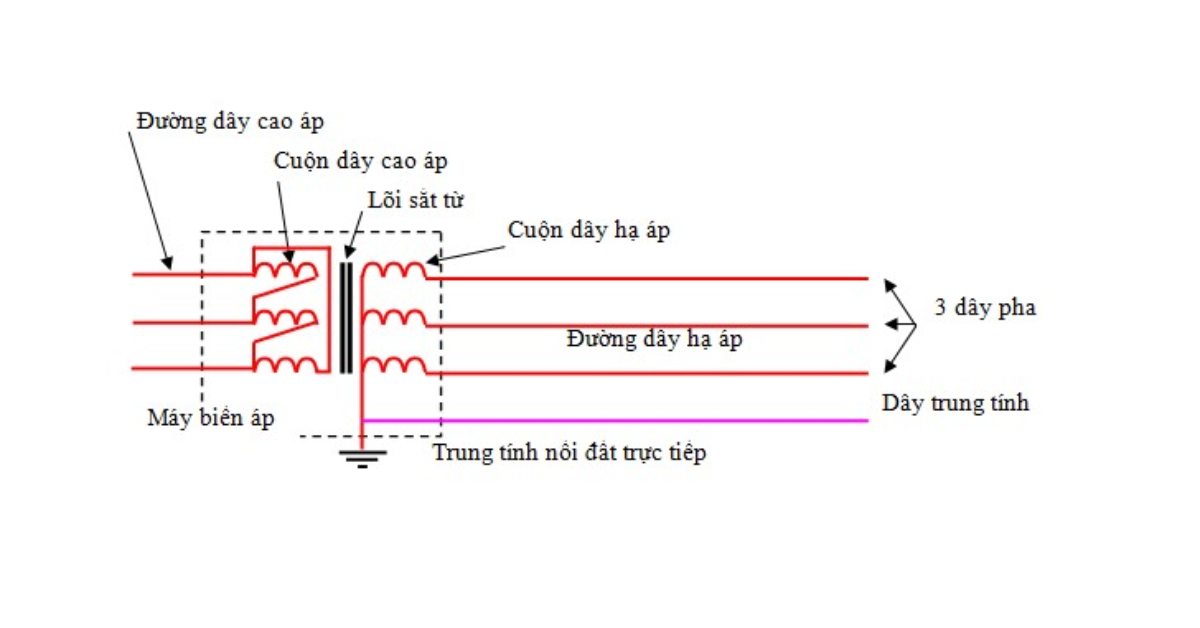

Điện áp dây là gì?
Phân biệt điện áp dây và áp pha
Sự khác biệt cơ bản giữa điện áp dây và điện áp pha nằm ở điểm đo và giá trị. Điện áp pha được đo từ dây pha đến dây trung tính, còn điện áp dây được đo giữa hai dây pha. Về mặt giá trị, trong mạch điện ba pha đối xứng, điện áp dây luôn lớn hơn điện áp pha theo một tỉ lệ nhất định. Mối quan hệ này là cơ sở để chuyển đổi và cung cấp điện năng hợp lý cho các loại tải khác nhau trong cùng một hệ thống.

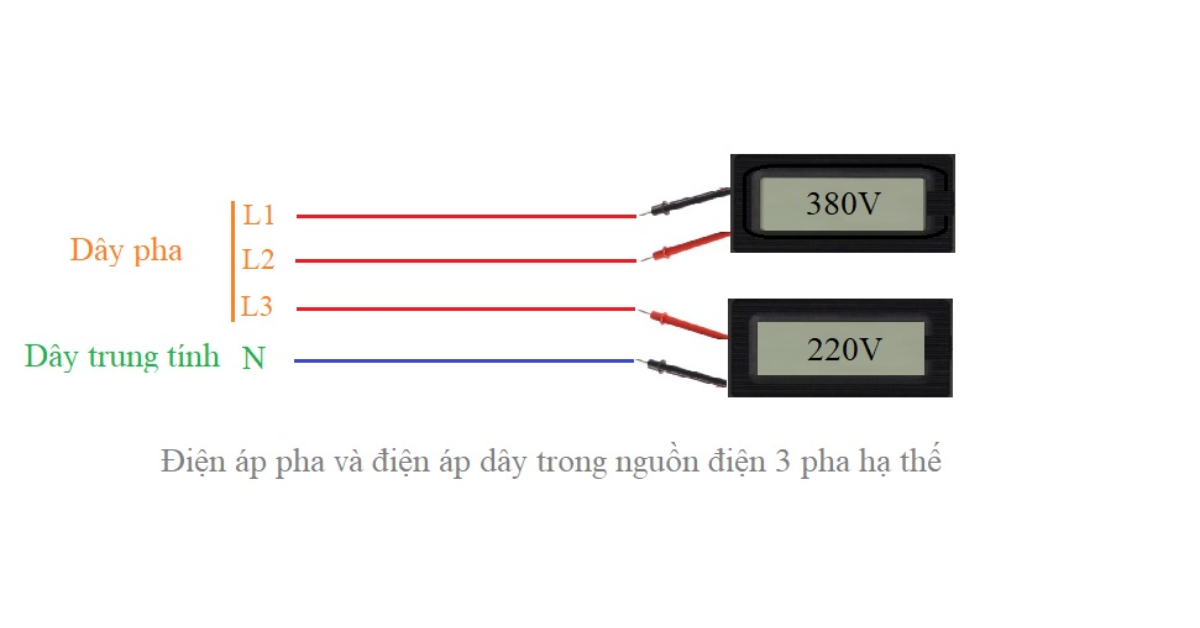

Phân biệt điện áp dây và áp pha
Để hiểu rõ hơn về sự khác biệt này, bạn có thể tham khảo bảng so sánh dưới đây:
Tiêu chí | Điện áp pha (Upha) | Điện áp dây (Ud) |
Định nghĩa | Hiệu điện thế giữa dây pha và dây trung tính (dây mát). | Hiệu điện thế giữa hai dây pha bất kỳ. |
Kí hiệu | Upha, Vp | Ud, VL |
Giá trị tiêu chuẩn | 220V (ở Việt Nam) | 380V (ở Việt Nam) |
Công thức liên hệ | Upha = Ud / căn bậc hai của 3 | Ud = căn bậc hai của 3 nhân Upha |
Ứng dụng chính | Cung cấp cho các thiết bị dân dụng (tải một pha). | Cung cấp cho các thiết bị công nghiệp (tải ba pha). |
Công thức tính u pha và u dây
Mối quan hệ giữa điện áp dây (Ud) và điện áp pha (Upha) trong hệ thống điện ba pha đối xứng (là hệ thống phổ biến nhất) được xác định bằng một công thức đơn giản và cố định. Công thức này giúp chúng ta dễ dàng chuyển đổi qua lại giữa hai loại điện áp. Việc tính toán này là nền tảng để đảm bảo thiết bị nhận được đúng mức điện áp cần thiết, tránh tình trạng quá áp gây hỏng hóc hoặc thiếu áp làm giảm hiệu suất.
Cụ thể, đối với hệ thống nối hình sao (Y) thông dụng, công thức liên hệ giữa hai đại lượng này được trình bày như sau:
Ud = √3 x Upha
(Trong đó: √3 xấp xỉ 1,732)
Nếu điện áp pha Upha là 220V (mức điện áp sinh hoạt), áp dụng công thức này, ta tính được điện áp dây Ud sẽ xấp xỉ 380V (mức điện áp công nghiệp). Việc sử dụng công thức này giúp xác định chính xác mức điện áp cần thiết cho từng loại tải. Ví dụ: Máy lạnh một pha dùng 220V (Upha), còn động cơ lớn ba pha cần 380V (Ud).

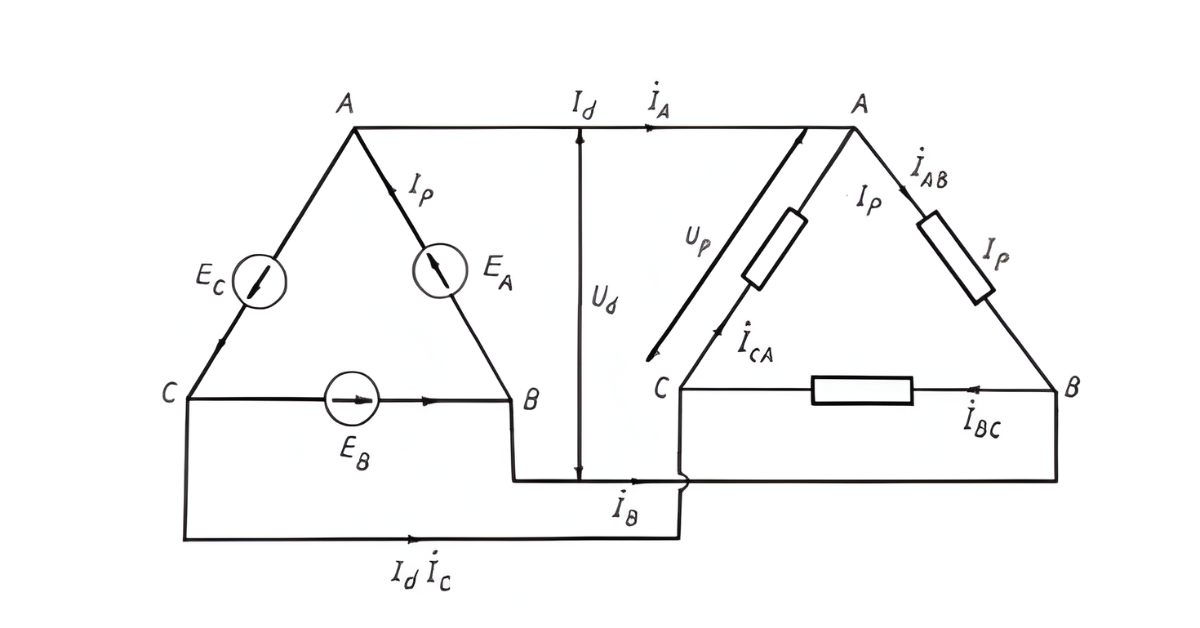

Công thức tính u pha và u dây
Ứng dụng của điện áp pha trong thực tế
Điện áp pha có vai trò cốt lõi trong việc cung cấp năng lượng cho hầu hết các thiết bị điện dân dụng và văn phòng. Đây là mức điện áp an toàn và phổ biến nhất được sử dụng cho các thiết bị tải đơn pha. Các ứng dụng thực tế của điện áp pha bao gồm:
Cung cấp năng lượng cho thiết bị dân dụng: Điện áp pha là nguồn điện chính cho hầu hết các thiết bị gia đình như đèn chiếu sáng, tivi, tủ lạnh, máy tính, quạt điện.
Hoạt động của tải đơn pha: Điện áp pha được sử dụng cho bất kỳ thiết bị nào chỉ cần hai dây (một dây nóng và một dây nguội) để hoạt động.
Đảm bảo an toàn và tối ưu chi phí: Việc sử dụng điện áp pha 220V giúp tối ưu chi phí lắp đặt, đồng thời đảm bảo an toàn điện cho người sử dụng trong sinh hoạt hàng ngày.

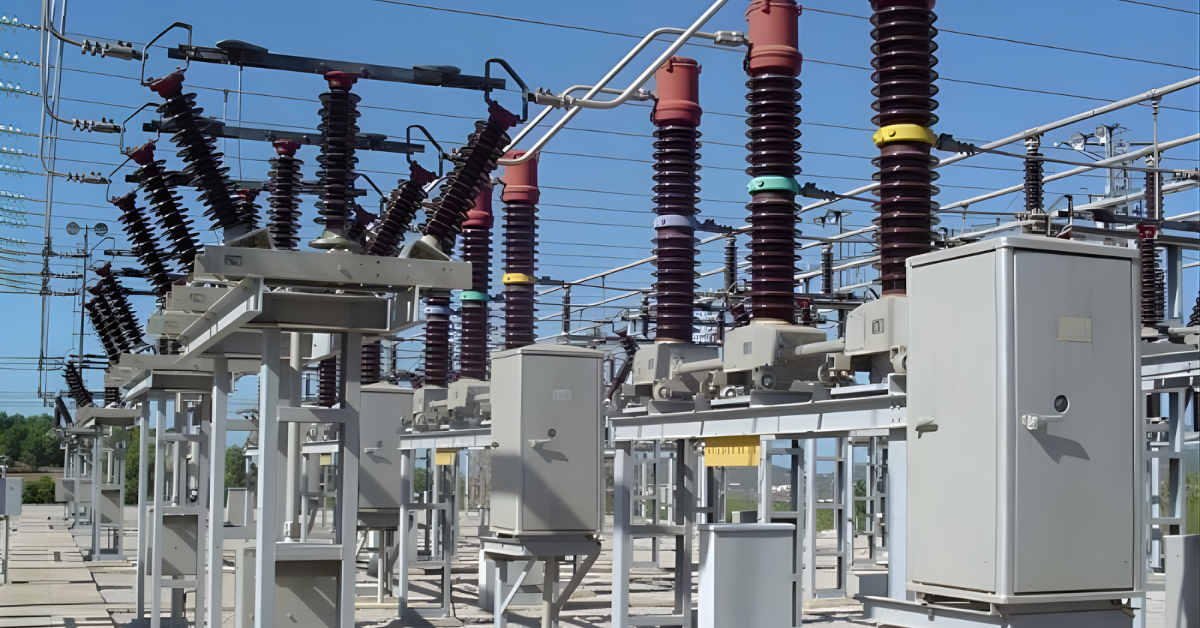

Ứng dụng của điện áp pha trong thực tế
Qua các phần đã trình bày, bạn đã nắm được khái niệm, cách phân biệt và công thức cơ bản liên quan đến điện áp pha và điện áp dây. Việc hiểu rõ điện áp pha là gì và vai trò của nó là nền tảng quan trọng khi làm việc với hệ thống điện. Nếu bạn còn bất kỳ thắc mắc nào hoặc cần tư vấn chuyên sâu hơn về các dịch vụ liên quan đến điện, hãy liên hệ ngay với Chấn Vũ để được giải đáp và hỗ trợ kịp thời.
