Cọc tiếp địa là thành phần thiết yếu trong hệ thống tiếp đất và chống sét, đóng vai trò quan trọng trong việc bảo vệ an toàn cho con người và thiết bị điện. Trong bài viết này, Chấn Vũ sẽ làm rõ định nghĩa, cấu tạo chi tiết, các loại vật liệu phổ biến cùng tiêu chuẩn kỹ thuật và quy trình lắp đặt chuẩn cho cọc tiếp địa giúp hệ thống của bạn đạt hiệu suất tản điện tối ưu và tuân thủ các quy định an toàn điện hiện hành.
Cọc tiếp địa là gì?
Cọc tiếp địa là một phần tử quan trọng trong hệ thống tiếp đất hay hệ thống chống sét. Chúng có nhiệm vụ chính là tản dòng điện dư thừa hoặc dòng sét xuống đất một cách an toàn và nhanh chóng. Mục đích cuối cùng của việc sử dụng cọc tiếp địa là bảo vệ con người, công trình và các thiết bị điện khỏi các sự cố nguy hiểm liên quan đến điện áp cao hoặc xung sét.
Cấu tạo cơ bản của cọc tiếp địa thường là một thanh kim loại dài, được chôn sâu xuống lòng đất. Việc lắp đặt phải tuân theo các nguyên tắc và tiêu chuẩn kỹ thuật nghiêm ngặt nhằm đảm bảo hiệu quả làm việc ổn định và lâu dài của toàn bộ hệ thống tiếp đất.

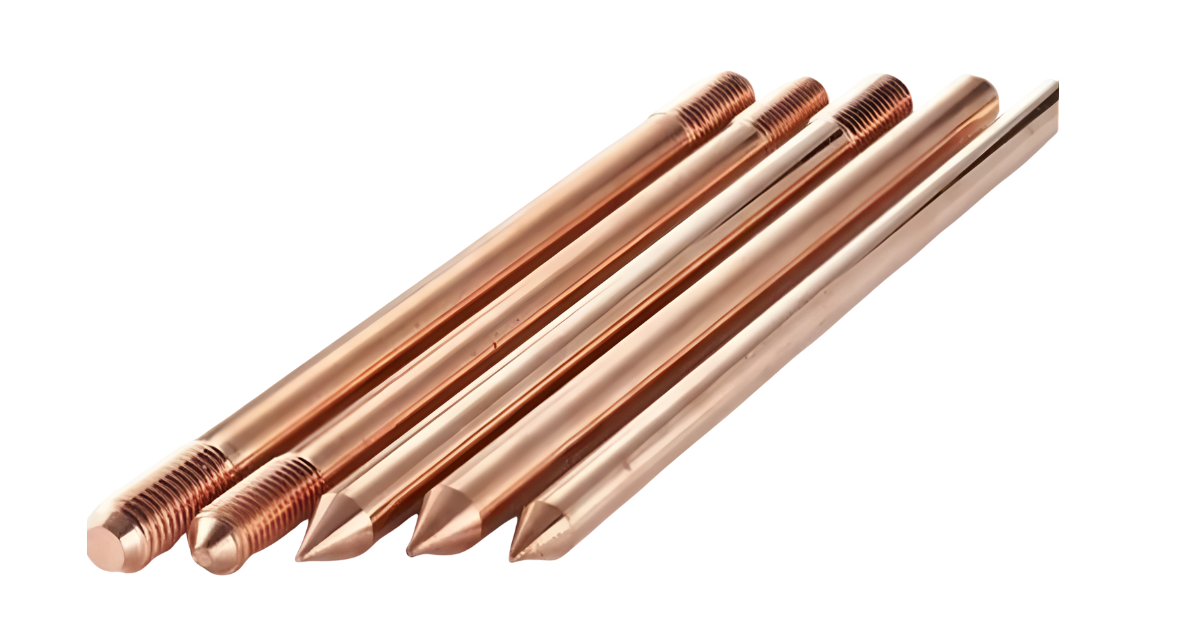

Cọc tiếp địa là gì?
Cấu tạo và vật liệu cọc tiếp địa
Để hệ thống tiếp đất hoạt động hiệu quả, việc hiểu rõ về cấu tạo và lựa chọn vật liệu cho cọc tiếp địa là rất cần thiết.
Cấu tạo
Cấu tạo của cọc tiếp địa được thiết kế đơn giản nhưng tối ưu cho việc dẫn và tản dòng điện xuống lòng đất. Dưới đây là các thành phần chính và vai trò của chúng:
Thân cọc (Thanh kim loại): Chủ yếu là hình trụ hoặc thanh dẹt có tiết diện đồng nhất. Là vật liệu chính dẫn dòng điện từ dây dẫn xuống lòng đất để tản năng lượng dư thừa (dòng sét, dòng rò). Có đặc điểm chiều dài và đường kính (hoặc tiết diện) đa dạng, được lựa chọn tùy theo đặc điểm địa hình, thổ nhưỡng và yêu cầu kỹ thuật của từng công trình.
Đầu cọc nhọn: Phần cuối của cọc, tiếp xúc trực tiếp với đất khi thi công. Giúp cọc tiếp địa dễ dàng xuyên sâu và đóng thẳng đứng vào các tầng đất, giảm lực cản khi thi công.
Đầu cọc trên (Đầu nối): Phần cọc được chừa ra để liên kết với hệ thống dây dẫn. Là nơi kết nối với dây dẫn tiếp đất thông qua phương pháp hàn hóa nhiệt, tạo ra mối nối chắc chắn, có điện trở thấp.
Mạng lưới tiếp địa: Gồm nhiều cọc tiếp địa được liên kết chặt chẽ với nhau bằng dây dẫn tiếp địa. Mục đích chung là tạo ra một mạng lưới lớn, đảm bảo tổng thể điện trở suất tiếp đất đủ thấp theo tiêu chuẩn. Mạng lưới này giúp dòng điện được truyền xuống đất dễ dàng, giảm thiểu tối đa sự chênh lệch điện áp nguy hiểm trong hệ thống.

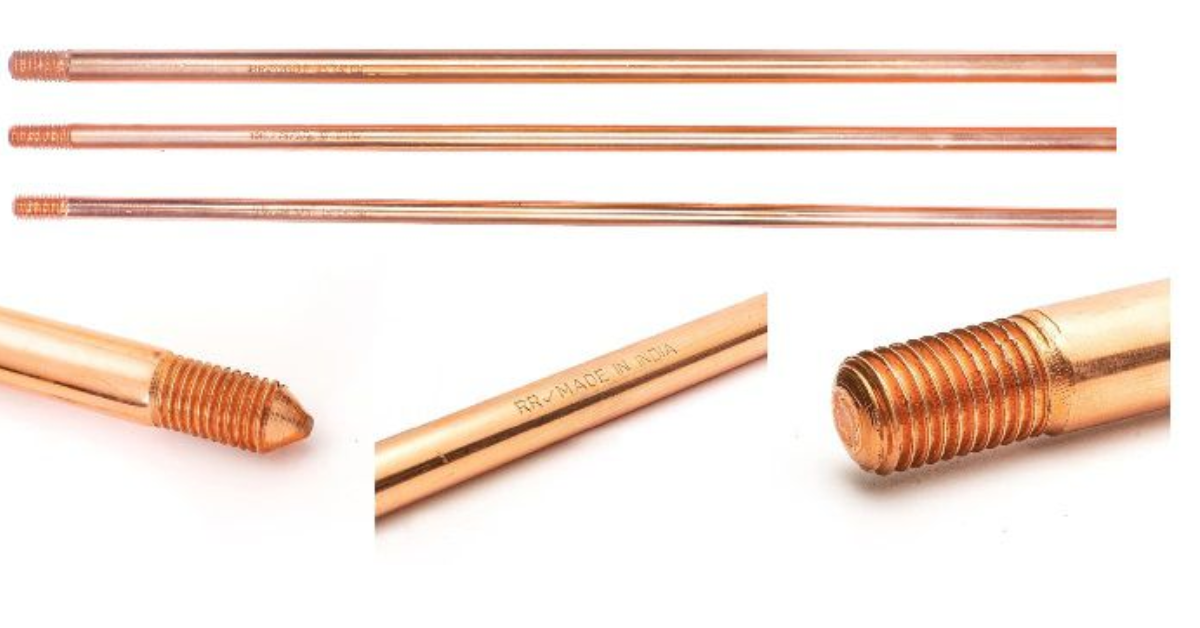

Cấu tạo và vật liệu cọc tiếp địa
Vật liệu
Vật liệu chế tạo cọc tiếp địa đóng vai trò quyết định đến hiệu suất làm việc và tuổi thọ của hệ thống tiếp đất. Cần đáp ứng hai yêu cầu kỹ thuật cơ bản: Khả năng dẫn điện tốt và khả năng chống ăn mòn cao trong môi trường đất ẩm.
Các loại vật liệu phổ biến:
Đồng nguyên chất: Có khả năng dẫn điện tuyệt vời nhưng giá thành cao và độ bền cơ học không cao bằng thép.
Thép mạ đồng (Copper-bonded steel): Là lựa chọn được ưu tiên hàng đầu. Vật liệu này kết hợp được khả năng dẫn điện tốt của lớp đồng mạ bên ngoài với độ bền cơ học cao của lõi thép, đồng thời có giá thành hợp lý.
Thép mạ kẽm nhúng nóng (Hot-dip galvanized steel): Có độ bền cơ học cao và lớp mạ kẽm cung cấp khả năng chống ăn mòn tốt trong nhiều điều kiện đất khác nhau.

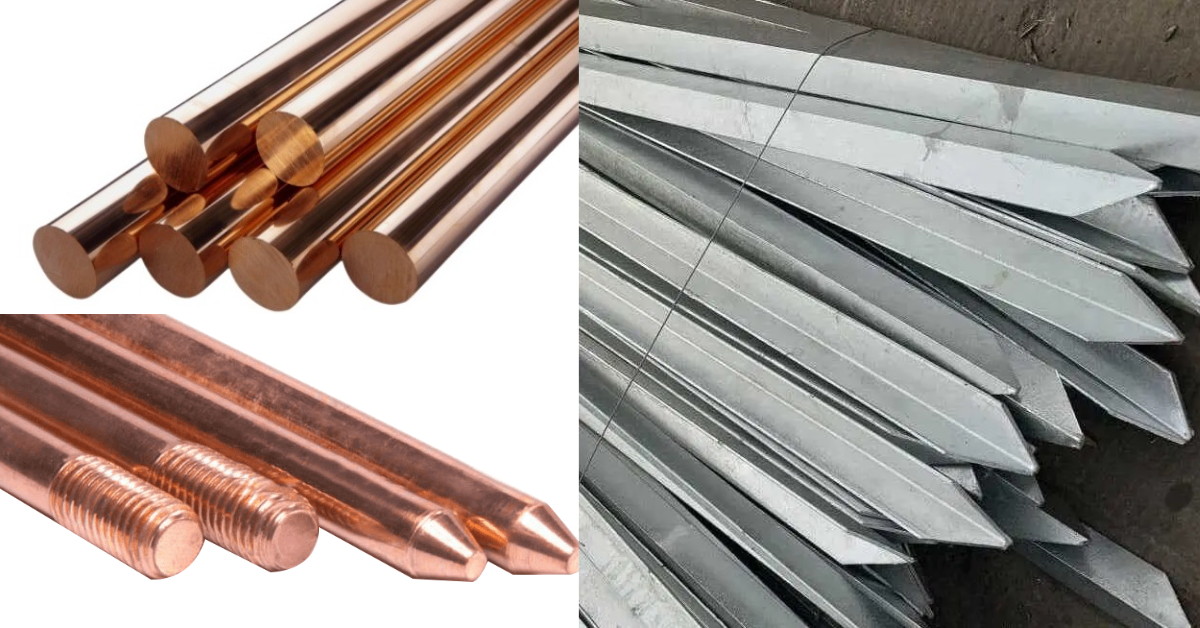

Vật liệu
Tiêu chuẩn kỹ thuật về tiếp địa
Việc lắp đặt hệ thống tiếp địa nói chung và cọc tiếp địa nói riêng cần phải tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật quốc gia và quốc tế. Đây là cơ sở để đánh giá chất lượng và độ an toàn của hệ thống.
Một trong những tiêu chuẩn quan trọng nhất là giá trị điện trở suất tiếp đất. Giá trị này phải nằm trong phạm vi cho phép theo quy định của từng khu vực và loại công trình. Ví dụ, đối với hệ thống chống sét, điện trở tiếp đất thường yêu cầu dưới 10 Ohm. Việc đạt được giá trị này phụ thuộc vào số lượng, chiều dài cọc, cách bố trí cọc và đặc tính của đất nơi thi công.
Các tiêu chuẩn cũng quy định cụ thể về kích thước tối thiểu của cọc tiếp địa, độ dày lớp mạ (đối với cọc mạ đồng hoặc mạ kẽm) và phương pháp kiểm tra đo đạc. Tuân thủ các tiêu chuẩn này không chỉ đảm bảo an toàn mà còn giúp công trình được nghiệm thu đúng quy định pháp luật.

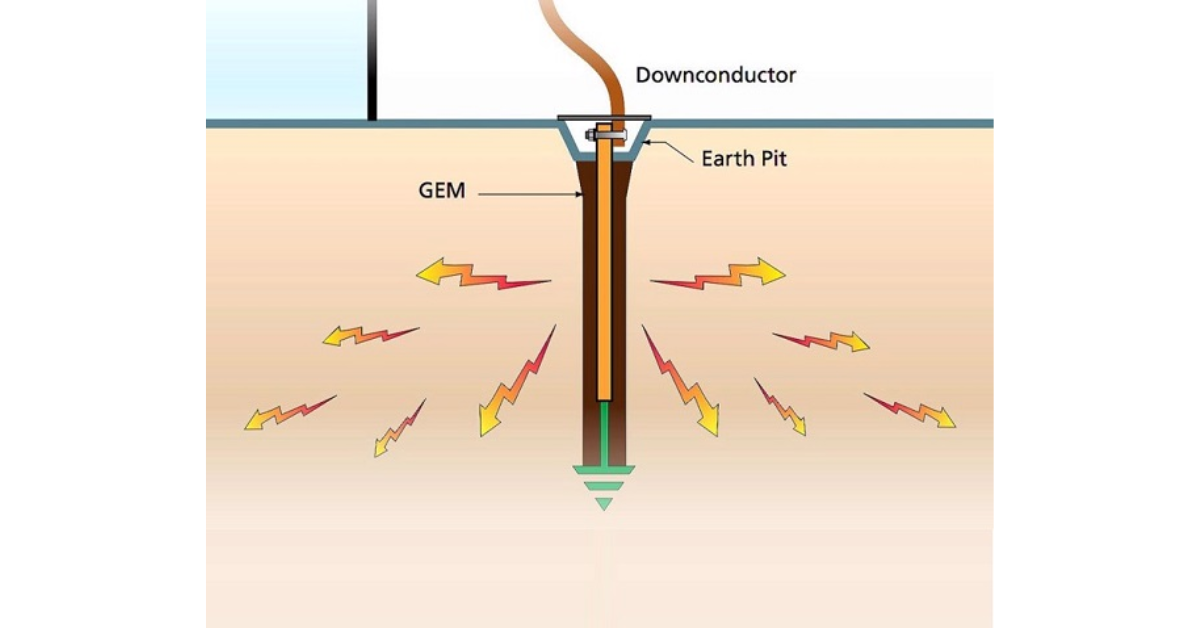

Tiêu chuẩn kỹ thuật về tiếp địa
Quy trình thi công tiếp địa đúng kỹ thuật
Để hệ thống tiếp địa hoạt động hiệu quả và an toàn, quá trình thi công lắp đặt cọc tiếp địa phải được thực hiện theo một quy trình chuẩn và được giám sát chặt chẽ.
Bước 1: Khảo sát đất và chọn vật liệu phù hợp
Trước khi thi công, cần tiến hành khảo sát chi tiết đặc điểm của khu vực lắp đặt, đặc biệt là điện trở suất của đất. Đây là thông số quyết định đến thiết kế mạng lưới tiếp địa, bao gồm số lượng, kích thước và cách bố trí cọc.
Dựa trên kết quả khảo sát, kỹ sư sẽ tính toán và lựa chọn loại vật liệu cho cọc tiếp địa, dây dẫn cùng các hóa chất giảm điện trở đất (nếu cần) sao cho đạt được giá trị điện trở tiếp đất yêu cầu với chi phí tối ưu nhất.

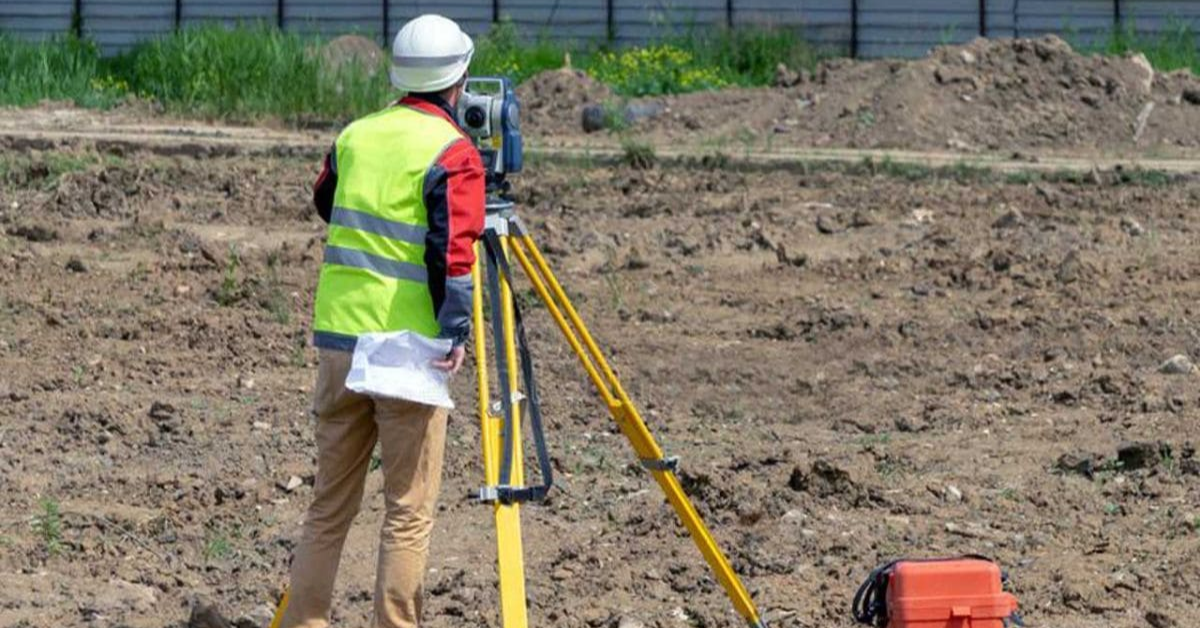

Bước 1: Khảo sát đất và chọn vật liệu phù hợp
Bước 2: Xác định vị trí và đóng cọc
Vị trí đóng cọc phải được đánh dấu chính xác theo bản vẽ thiết kế. Cọc tiếp địa phải được đóng sâu xuống lòng đất, đảm bảo phần đỉnh cọc nằm dưới mặt đất một khoảng cách nhất định theo tiêu chuẩn để bảo vệ mối hàn và dây dẫn.
Quá trình đóng cọc cần được thực hiện thẳng đứng, tránh làm cong hoặc gãy cọc. Nếu đất quá cứng, có thể cần khoan mồi hoặc sử dụng các thiết bị chuyên dụng để đảm bảo cọc tiếp địa được chôn đúng độ sâu và vị trí thiết kế.
Bước 3: Nối dây và xử lý mối nối
Sau khi cọc tiếp địa được đóng xong, bước tiếp theo là liên kết các cọc lại với nhau bằng dây dẫn tiếp địa để tạo thành mạng lưới. Các mối nối giữa cọc và dây dẫn phải được thực hiện bằng phương pháp hàn hóa nhiệt chuyên dụng.
Hàn hóa nhiệt tạo ra một mối nối đồng nhất về mặt kim loại, đảm bảo điện trở thấp nhất và chống ăn mòn hiệu quả. Sau khi hàn xong, mối nối cần được vệ sinh sạch sẽ và phủ lớp chống ăn mòn chuyên dụng để bảo vệ khỏi tác động của môi trường đất ẩm.

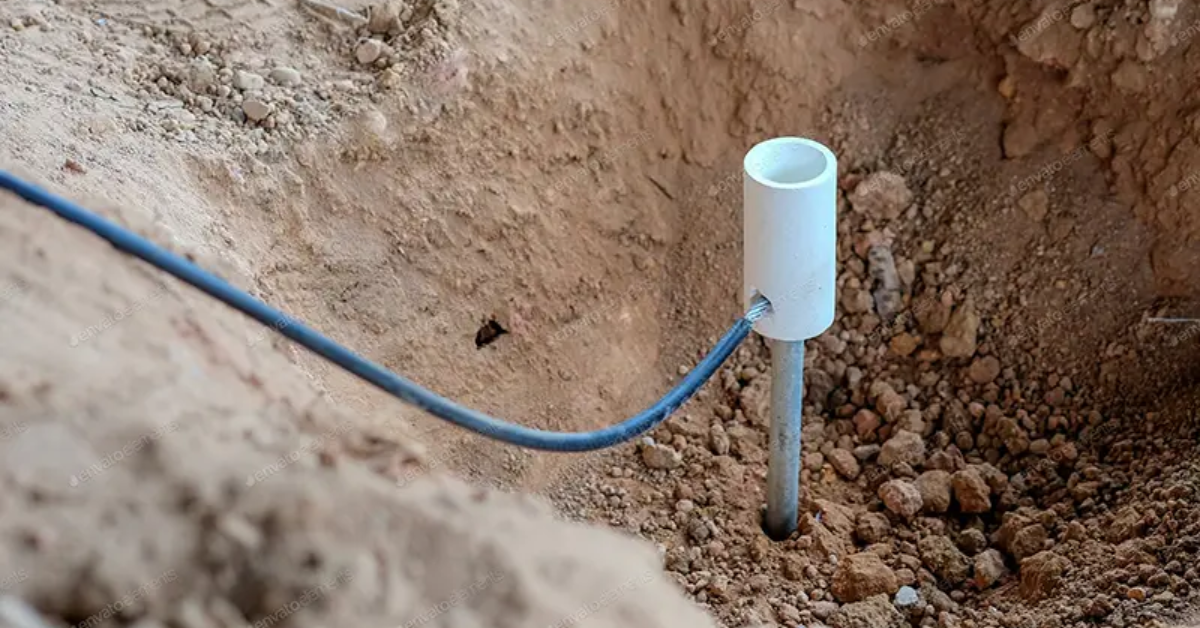

Bước 3: Nối dây và xử lý mối nối
Bước 4: Đo điện trở và bảo trì định kỳ
Công việc thi công kết thúc bằng việc đo điện trở suất tiếp đất của toàn bộ hệ thống. Việc đo đạc phải sử dụng thiết bị chuyên dụng và được thực hiện bởi kỹ thuật viên có kinh nghiệm. Nếu giá trị điện trở đo được vượt quá tiêu chuẩn cho phép, cần phải bổ sung thêm cọc tiếp địa hoặc sử dụng hóa chất giảm điện trở cho đến khi đạt yêu cầu.
Sau khi hệ thống đi vào hoạt động, việc bảo trì và kiểm tra điện trở định kỳ là cần thiết. Bảo trì định kỳ giúp phát hiện sớm các hư hỏng, đứt gãy hoặc sự ăn mòn, đảm bảo hệ thống tiếp đất luôn hoạt động trong trạng thái an toàn nhất.
Những lưu ý khi mua và lắp đặt cọc tiếp địa
Để đảm bảo chất lượng, an toàn và tuổi thọ lâu dài cho hệ thống tiếp địa, khách hàng cần đặc biệt quan tâm đến các khía cạnh về vật tư và quy trình thi công. Dưới đây là 4 lưu ý quan trọng cần ghi nhớ:
Lựa chọn nhà cung cấp uy tín và kiểm tra nguồn gốc: Chỉ mua cọc tiếp địa từ các nhà cung cấp có danh tiếng, có đầy đủ giấy tờ chứng minh nguồn gốc và chất lượng sản phẩm
Kiểm tra kỹ thông số kỹ thuật vật liệu: Tuyệt đối không sử dụng vật liệu kém chất lượng vì mục đích tiết kiệm chi phí ban đầu. Cần kiểm tra kỹ lưỡng các thông số như đường kính, chiều dài cọc, và đặc biệt là độ dày lớp mạ đồng (đối với cọc thép mạ đồng) phải đạt chuẩn thiết kế.
Yêu cầu đội ngũ thi công chuyên nghiệp: Việc lắp đặt đòi hỏi kinh nghiệm và sự tuân thủ nghiêm ngặt quy trình kỹ thuật. Nên thuê các đơn vị chuyên môn, có kỹ sư và công nhân lành nghề để đảm bảo cọc được đóng đúng kỹ thuật, mối nối được hàn hóa nhiệt đạt tiêu chuẩn.
Đảm bảo hệ thống đạt chuẩn điện trở suất an toàn: Sau khi lắp đặt, phải tiến hành đo điện trở suất tiếp đất. Kết quả đo phải đạt giá trị yêu cầu theo tiêu chuẩn (thường dưới 10 Ohm) để đảm bảo hệ thống thực sự an toàn và hiệu quả.

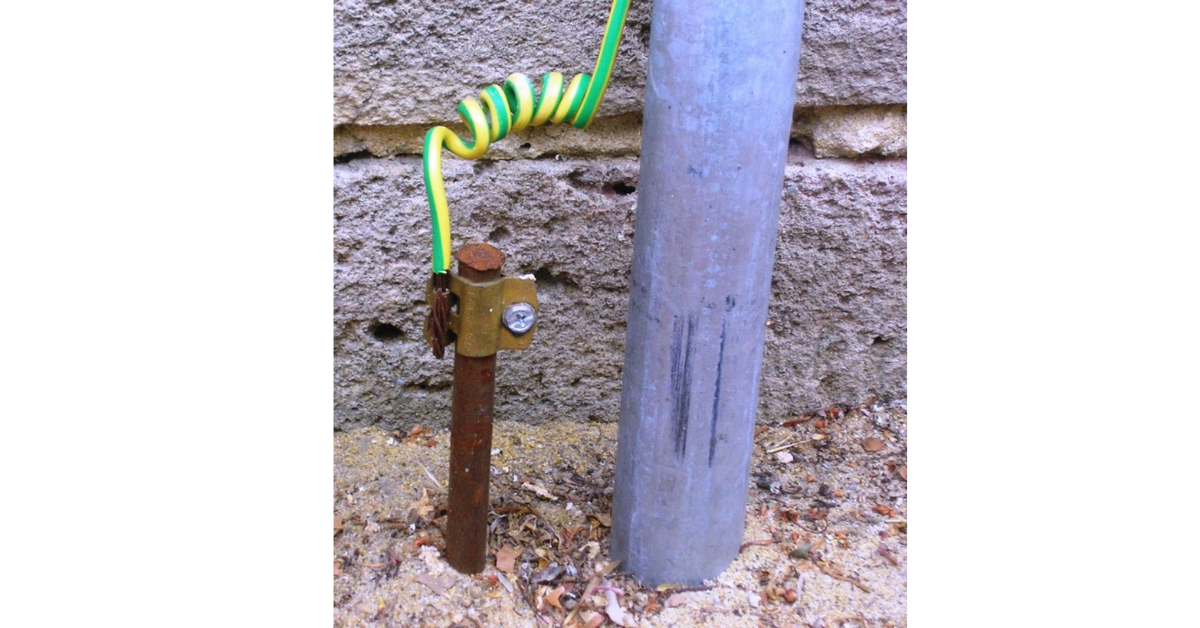

Những lưu ý khi mua và lắp đặt cọc tiếp địa
Cọc tiếp địa là thành phần quan trọng của mọi hệ thống tiếp đất và chống sét, giữ vai trò bảo vệ không thể thay thế cho tài sản và sự an toàn của con người. Việc hiểu rõ về cấu tạo, vật liệu, tiêu chuẩn kỹ thuật và tuân thủ quy trình lắp đặt chuẩn xác sẽ đảm bảo hệ thống của bạn hoạt động hiệu quả, ổn định và có tuổi thọ cao. Nếu còn bất kỳ thắc mắc nào về kỹ thuật hoặc cần tư vấn chi tiết hơn về giải pháp tiếp địa an toàn, hãy liên hệ ngay với Chấn Vũ để được đội ngũ chuyên gia của chúng tôi hỗ trợ và giải đáp kịp thời.
