Cách nối đất cho ổ cắm là một kỹ thuật an toàn điện cơ bản, có tác dụng dẫn dòng điện rò rỉ từ vỏ thiết bị xuống đất để ngăn ngừa tai nạn giật điện. Dù rất quan trọng, nhiều hệ thống điện hiện nay, đặc biệt là ở các công trình cũ, thường bỏ qua hoặc thực hiện sai bước này, tạo ra một mối nguy hiểm tiềm tàng cho người sử dụng. Việc thực hiện không đúng kỹ thuật không chỉ không mang lại hiệu quả mà còn có thể gây nguy hiểm hơn. Trong bài viết này, cùng Chấn Vũ sẽ hướng dẫn bạn các bước thực hiện một cách chi tiết và an toàn nhất.

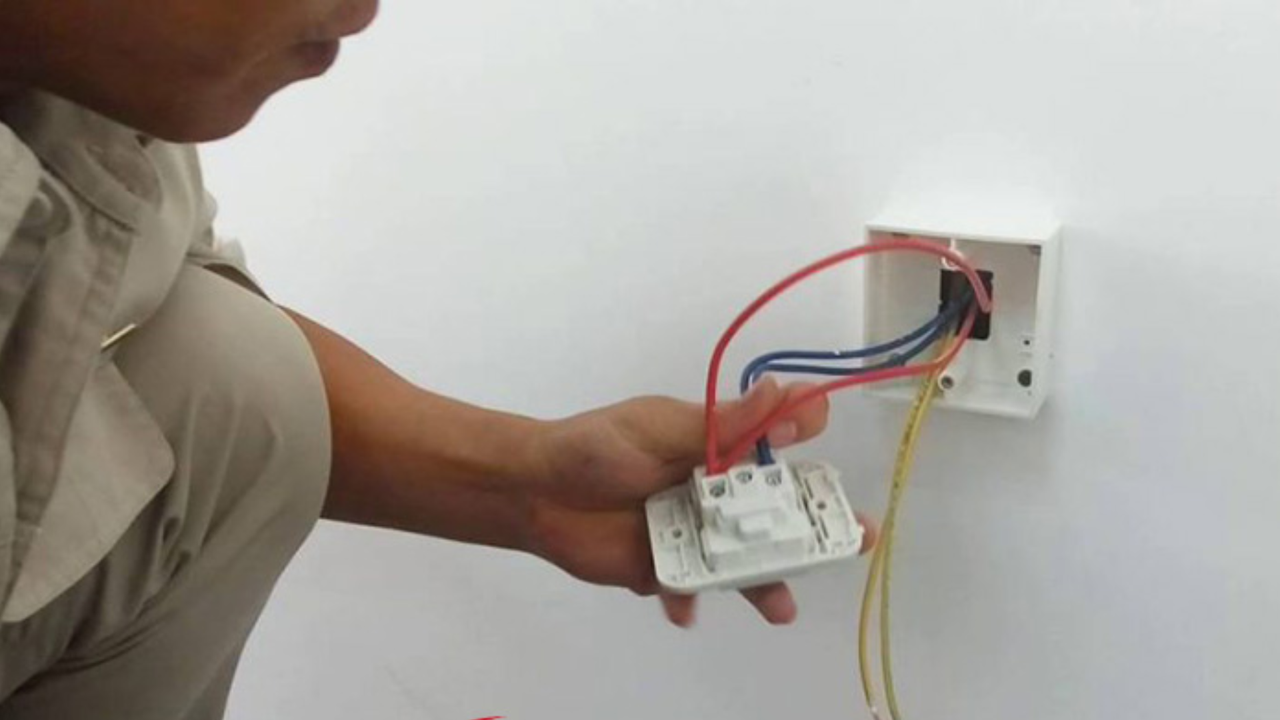

Vì sao phải nối đất cho ổ cắm điện
Nối đất cho ổ cắm không phải là một yêu cầu kỹ thuật tùy chọn, mà là một biện pháp an toàn bắt buộc để bảo vệ con người khỏi nguy cơ điện giật. Khi một thiết bị điện (như máy giặt, tủ lạnh) bị rò rỉ điện, dòng điện sẽ truyền ra lớp vỏ kim loại bên ngoài.
Nếu không có dây nối đất, người dùng chạm vào vỏ thiết bị sẽ trở thành đường dẫn cho dòng điện đi xuống đất, gây ra tai nạn giật điện nghiêm trọng. Dây nối đất tạo ra một con đường có điện trở thấp để dòng điện rò này ngay lập tức truyền xuống đất một cách an toàn, đồng thời làm cho aptomat (CB) tự động ngắt, báo hiệu sự cố.
Các lợi ích chính của việc nối đất bao gồm:
Bảo vệ an toàn tính mạng con người.
Bảo vệ các thiết bị điện khác trong hệ thống khỏi bị hư hỏng do sốc điện.
Giúp ổn định điện áp và giảm nhiễu cho các thiết bị điện tử nhạy cảm.
Vì sao phải nối đất cho ổ cắm điện

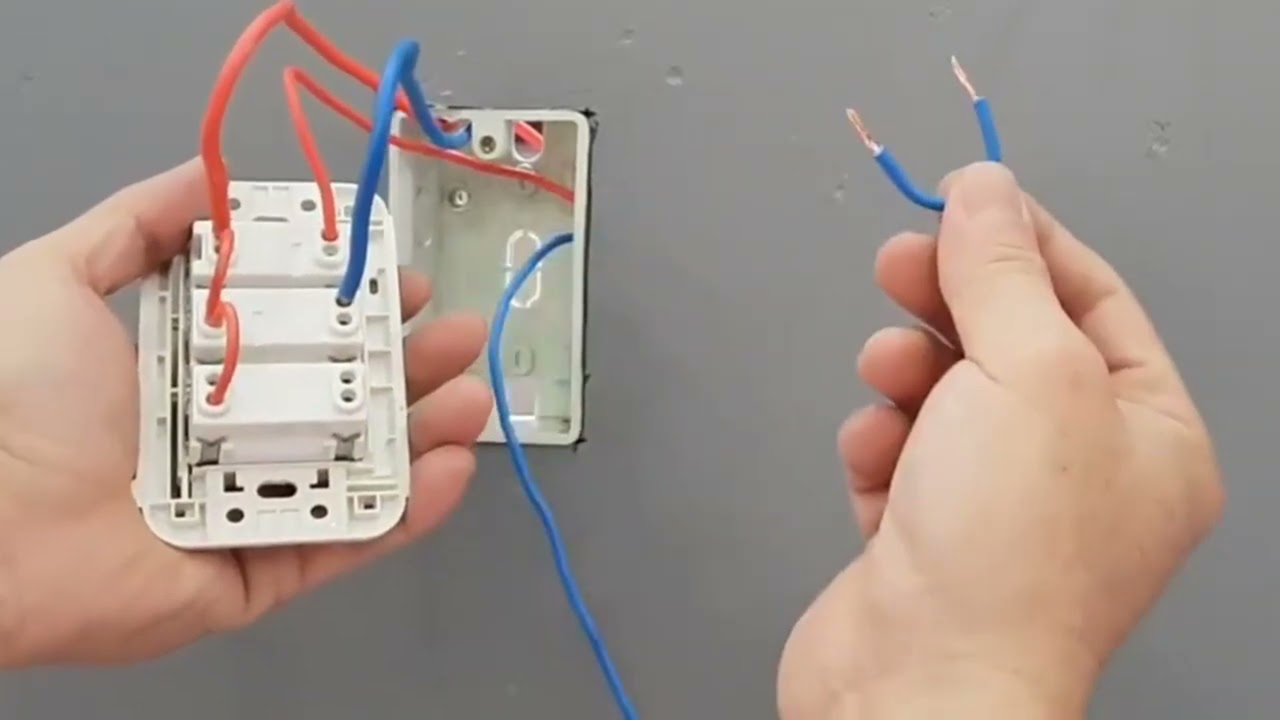

Tiêu chuẩn khi nối đất ổ cắm
Để hệ thống nối đất hoạt động hiệu quả, việc thi công phải tuân thủ các tiêu chuẩn kỹ thuật rõ ràng, đặc biệt là TCVN 7447 (tương đương IEC 60364). Các yêu cầu cốt lõi bao gồm:
Điện trở nối đất: Điện trở của hệ thống tiếp địa phải càng thấp càng tốt, theo tiêu chuẩn thường là dưới 4 Ohm. Điện trở càng thấp thì khả năng thoát dòng điện rò càng nhanh và hiệu quả.
Dây tiếp địa: Dây dùng để nối đất (thường gọi là dây TE) phải có màu sắc theo quy ước là xanh lá cây sọc vàng để dễ dàng nhận biết. Tiết diện của dây phải đủ lớn để chịu được dòng sự cố, không được nhỏ hơn tiết diện dây pha.
Cọc tiếp địa: Cọc phải được làm từ vật liệu dẫn điện tốt và chống ăn mòn như thép mạ đồng, được đóng sâu xuống lòng đất để đảm bảo tiếp xúc tốt.
Tiêu chuẩn khi nối đất ổ cắm
Cách nối đất cho ổ cắm chi tiết cho bạn
Thực hiện nối đất cho ổ cắm đòi hỏi sự cẩn thận và tuân thủ đúng các bước kỹ thuật để đảm bảo an toàn. Dưới đây là quy trình chi tiết.

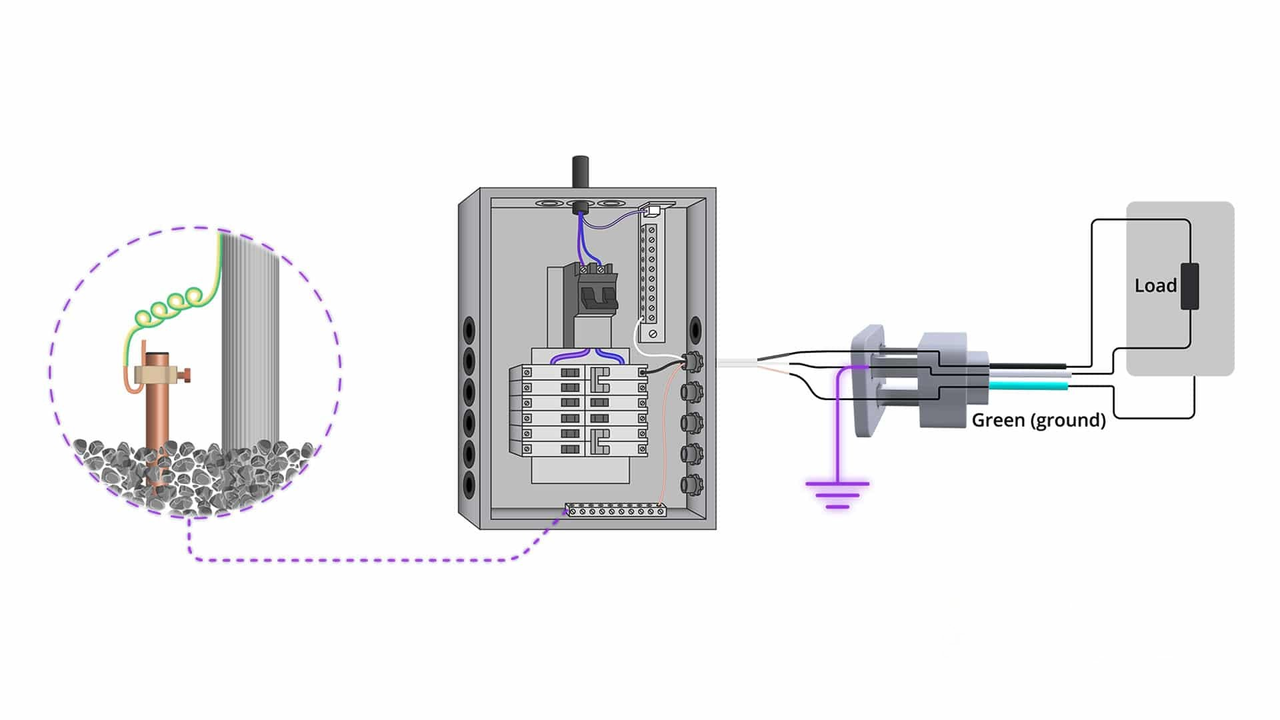

Chuẩn bị dụng cụ và xác định vị trí nối đất
Trước khi bắt đầu, bạn cần chuẩn bị đầy đủ các dụng cụ sau:
Cọc tiếp địa (thường dài 2.4m).
Dây điện màu xanh sọc vàng với tiết diện phù hợp.
Kẹp tiếp địa để nối dây vào cọc.
Búa, khoan, kìm, tua vít.
Đồng hồ đo điện trở đất (nếu có).
Vị trí đóng cọc tiếp địa lý tưởng là khu vực đất ẩm ngoài nhà, cách xa móng nhà và các đường ống nước, ống gas ngầm.
Chuẩn bị dụng cụ và xác định vị trí nối đất
Chôn cọc tiếp địa hoặc tận dụng vật dẫn kim loại
Dùng búa tạ đóng cọc tiếp địa thẳng đứng và sâu xuống lòng đất, chỉ để hở một đoạn khoảng 10-15cm trên mặt đất để nối dây.
Trong một số trường hợp, có thể tận dụng các kết cấu kim loại có sẵn được chôn sâu dưới đất như khung kim loại của tòa nhà. Tuy nhiên, phương pháp dùng cọc tiếp địa chuyên dụng vẫn được khuyến khích để đảm bảo hiệu quả cao nhất.

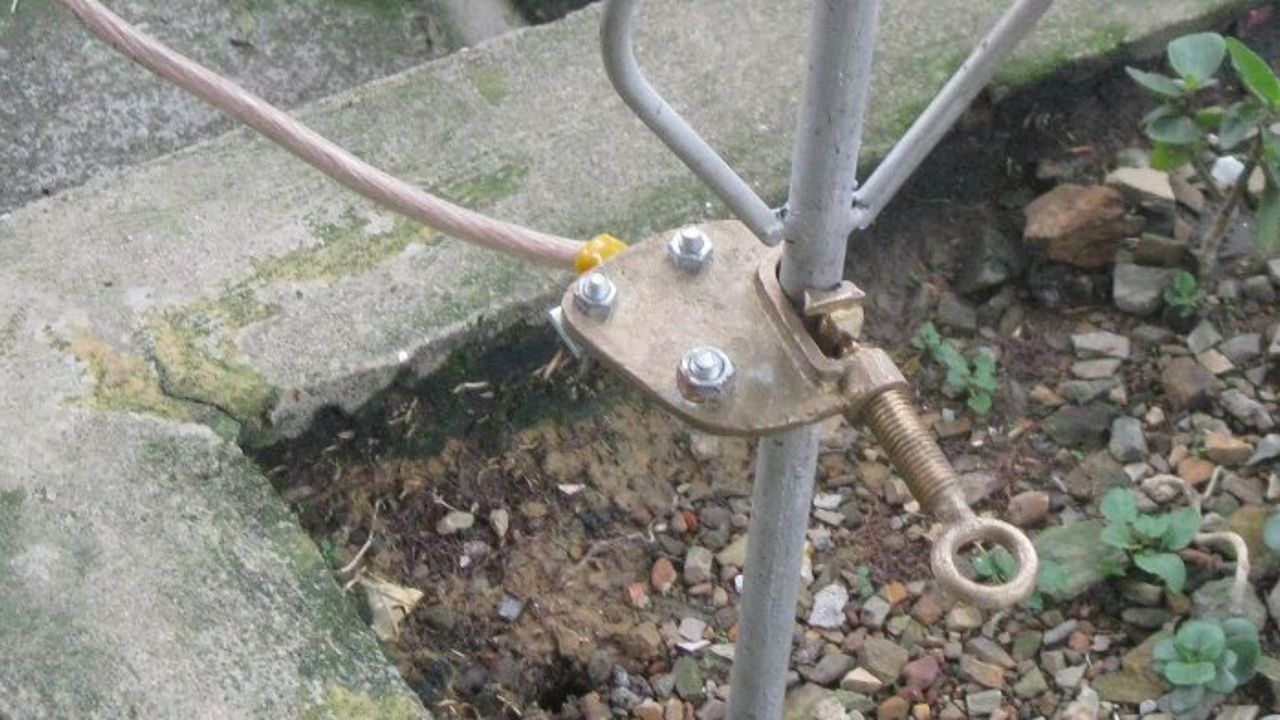

Nối dây từ ổ cắm tới cọc tiếp địa
Đầu tiên, ngắt hoàn toàn nguồn điện. Tại ổ cắm 3 chấu, nối dây tiếp địa màu xanh sọc vàng vào đúng cực nối đất (thường được ký hiệu bằng chữ E, G hoặc biểu tượng ⊥). Kéo dây này đến vị trí cọc tiếp địa và sử dụng kẹp chuyên dụng để siết chặt đầu dây vào cọc, đảm bảo tiếp xúc tốt.
Nối dây từ ổ cắm tới cọc tiếp địa
Kiểm tra và đo điện trở tiếp địa
Đây là bước quan trọng để xác nhận hệ thống hoạt động hiệu quả. Sử dụng máy đo điện trở đất chuyên dụng để đo giá trị điện trở. Nếu giá trị này cao hơn mức tiêu chuẩn (trên 4 Ohm), bạn có thể cần đóng thêm cọc hoặc xử lý đất xung quanh cọc để tăng độ ẩm.
Kiểm thử an toàn sau khi nối đất
Sau khi hoàn tất, hãy bật lại nguồn điện. Sử dụng bút thử điện để kiểm tra vỏ kim loại của các thiết bị đang cắm vào ổ. Nếu bút không sáng, hệ thống đã hoạt động. Để chắc chắn hơn, bạn có thể dùng các thiết bị kiểm tra ổ cắm chuyên dụng.
Kiểm thử an toàn sau khi nối đất
Những sai lầm khi nối đất cho ổ cắm
Có nhiều sai lầm phổ biến trong cách nối đất cho ổ cắm mà nhiều người tự thực hiện thường mắc phải, gây mất an toàn nghiêm trọng.
Nối dây đất vào dây trung tính (dây mát): Đây là sai lầm nguy hiểm nhất. Nếu dây trung tính bị đứt ở đâu đó trên đường dây, toàn bộ vỏ thiết bị sẽ có điện áp tương đương điện áp pha.
Dùng dây nối đất quá nhỏ: Dây có tiết diện không đủ lớn sẽ không chịu được dòng điện sự cố và có thể bị nóng chảy trước khi aptomat kịp ngắt.
Đóng cọc không đủ sâu: Cọc tiếp địa ở vị trí đất khô hoặc không đủ sâu sẽ có điện trở rất cao, làm giảm hoặc mất hoàn toàn tác dụng của hệ thống nối đất.
Mối nối lỏng lẻo: Mối nối giữa dây và cọc tiếp địa nếu không được siết chặt sẽ bị oxy hóa theo thời gian, làm tăng điện trở và khiến hệ thống mất hiệu quả.
Việc thực hiện đúng cách nối đất cho ổ cắm không chỉ là một yêu cầu kỹ thuật mà còn là biện pháp an toàn cơ bản và quan trọng nhất để bảo vệ bạn và gia đình khỏi các tai nạn điện. Một hệ thống nối đất hiệu quả sẽ âm thầm bảo vệ bạn 24/7. Nếu bạn không chắc chắn về kỹ thuật hoặc cần một giải pháp thi công chuyên nghiệp cho công trình của mình, hãy liên hệ ngay với Chấn Vũ để được tư vấn và hỗ trợ an toàn nhất.
