Cách đi dây điện công nghiệp là một quy trình kỹ thuật phức tạp, bao gồm việc lựa chọn loại dây dẫn phù hợp, đi dây trong các ống bảo vệ và lắp đặt hệ thống tiếp địa an toàn cho máy móc công suất lớn. Không giống như đi dây điện dân dụng, một sai sót nhỏ trong môi trường nhà xưởng có thể gây ra những hậu quả nghiêm trọng về an toàn lao động và thiệt hại tài sản. Trong bài viết này, Chấn Vũ sẽ hướng dẫn bạn chi tiết các bước thực hiện đúng kỹ thuật để đảm bảo hệ thống điện của bạn vận hành ổn định và an toàn tuyệt đối.
Tiêu chuẩn khi đi dây điện công nghiệp
Việc đi dây điện trong môi trường công nghiệp phải tuân thủ các tiêu chuẩn kỹ thuật nghiêm ngặt để đảm bảo an toàn và ổn định cho toàn bộ hệ thống. Đây không chỉ là yêu cầu của pháp luật mà còn là nền tảng cho sự vận hành an toàn của nhà xưởng.
Tiêu chuẩn khi đi dây điện công nghiệp
Tiêu chuẩn Việt Nam (TCVN) áp dụng
Tại Việt Nam, các kỹ sư điện cần tuân thủ một số tiêu chuẩn chính sau:
TCVN 9206:2012: Đặt thiết bị điện trong nhà ở và công trình công cộng.
TCVN 7447 (IEC 60364): Hệ thống lắp đặt điện của các tòa nhà. Đây là bộ tiêu chuẩn quan trọng nhất, quy định chi tiết về mọi khía cạnh của việc lắp đặt điện.
QCVN QTĐ 5:2008/BCT: Quy chuẩn kỹ thuật quốc gia về kỹ thuật điện.
Tiêu chuẩn quốc tế (IEC) áp dụng
Tiêu chuẩn của Ủy ban Kỹ thuật Điện Quốc tế (IEC) được công nhận rộng rãi trên toàn thế giới. Tiêu chuẩn chính cần tuân thủ là IEC 60364, quy định toàn diện về thiết kế, lựa chọn và lắp đặt hệ thống điện hạ áp một cách an toàn.
Tiêu chuẩn quốc tế (IEC) áp dụng
Các yêu cầu bắt buộc khác
Ngoài các tiêu chuẩn trên, quá trình thi công còn phải đáp ứng:
Yêu cầu về phòng chống cháy nổ: Sử dụng vật tư và phương pháp thi công phù hợp với môi trường đặc thù.
Yêu cầu về tiếp địa: Tất cả các thiết bị, vỏ tủ điện, máng cáp đều phải được nối đất an toàn.
Nguyên tắc khi đi dây điện công nghiệp
Để đảm bảo an toàn và hiệu quả, việc đi dây điện công nghiệp phải tuân thủ nghiêm ngặt các nguyên tắc cơ bản. Việc nắm vững những nguyên tắc này là yêu cầu bắt buộc đối với mọi kỹ thuật viên. Nắm rõ các quy tắc này là bước đầu tiên để thực hiện cách đi dây điện công nghiệp đúng chuẩn.
An toàn là trên hết: Luôn ngắt hoàn toàn nguồn điện trước khi thi công, sử dụng đầy đủ đồ bảo hộ lao động.
Chọn đúng loại dây và tiết diện: Dây dẫn phải có tiết diện phù hợp với công suất của thiết bị để tránh quá tải, gây nóng và chập cháy.
Sử dụng ống bảo vệ: Tất cả dây dẫn phải được đi trong ống luồn, máng cáp hoặc thang cáp để tránh các tác động vật lý từ môi trường bên ngoài.
Đấu nối chắc chắn: Các mối nối phải được siết chặt, tiếp xúc tốt để không phát sinh tia lửa điện.
Phân pha và đánh dấu rõ ràng: Dây của các pha khác nhau phải được đánh dấu bằng màu sắc theo quy ước để dễ dàng cho việc lắp đặt và bảo trì sau này.
Nguyên tắc khi đi dây điện công nghiệp

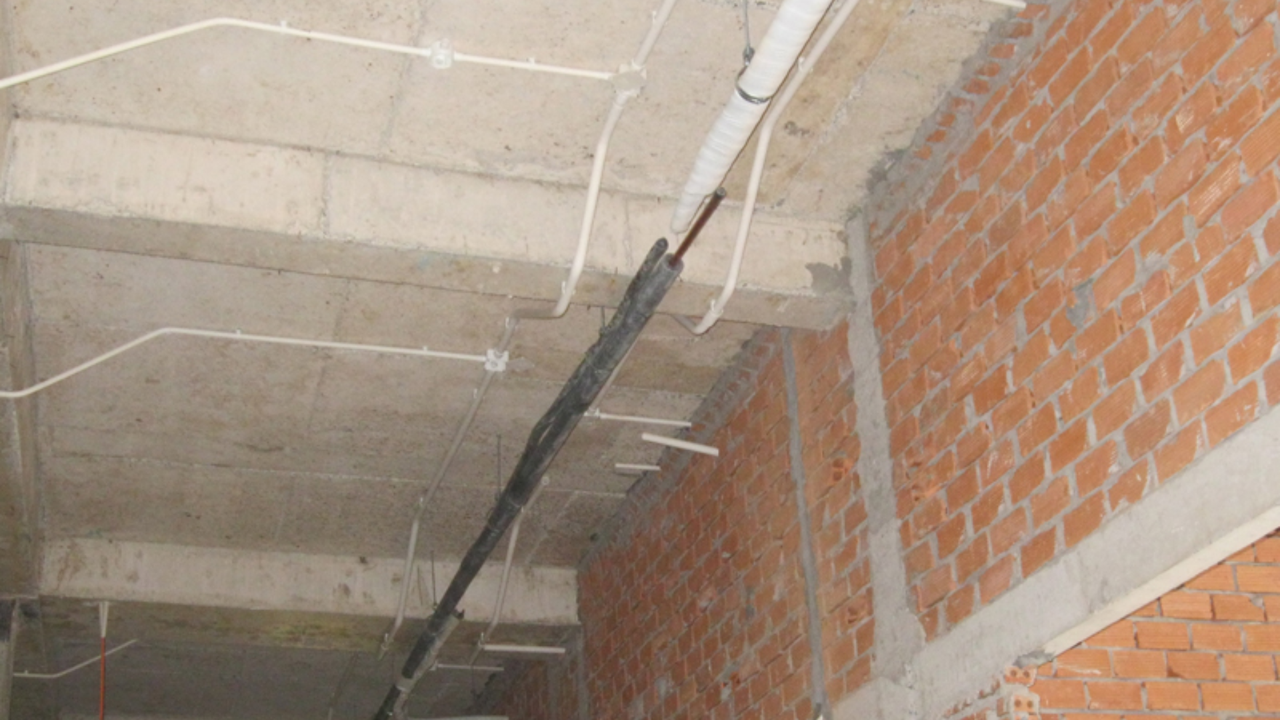

Chuẩn bị trước khi đi dây điện
Sự chuẩn bị kỹ lưỡng là yếu tố quyết định đến 50% thành công của công việc. Trước khi tiến hành, đội ngũ thi công cần hoàn tất các công việc sau:
Nghiên cứu bản vẽ thiết kế: Phải hiểu rõ sơ đồ nguyên lý, sơ đồ đi dây và vị trí lắp đặt của từng thiết bị.
Chuẩn bị vật tư: Tập kết đầy đủ dây điện, ống luồn, máng cáp, tủ điện, aptomat và các phụ kiện cần thiết, đảm bảo đúng chủng loại và số lượng.
Chuẩn bị dụng cụ: Sẵn sàng các dụng cụ chuyên dụng như kìm, tua vít, máy khoan, máy cắt, thiết bị đo điện (đồng hồ VOM, ampe kìm).
Dọn dẹp mặt bằng thi công: Đảm bảo khu vực làm việc gọn gàng, thông thoáng và an toàn.
Chuẩn bị trước khi đi dây điện
Cách đi dây điện công nghiệp an toàn, hiệu qua cho công trình
Hệ thống điện công nghiệp là huyết mạch của mọi công trình, quyết định đến hiệu suất và an toàn vận hành. Đây là quá trình thi công thực tế, không chỉ đòi hỏi kinh nghiệm mà còn yêu cầu sự cẩn thận, tỉ mỉ và tuân thủ tuyệt đối các tiêu chuẩn kỹ thuật nghiêm ngặt. Mọi sai sót đều có thể trả giá đắt.
Thiết kế sơ đồ đi dây
Để đảm bảo quá trình lắp đặt diễn ra chính xác và không phát sinh lỗi kỹ thuật, quy trình thiết kế và vạch tuyến cần được thực hiện theo trình tự sau:
Đầu tiên, kỹ sư và đội ngũ thi công cần mang bản vẽ thiết kế ra công trường để đối chiếu trực tiếp với hiện trạng thực tế. Bước khảo sát này nhằm mục đích phát hiện sớm các vị trí bị vướng bởi hệ thống đường ống nước, ống gió điều hòa hoặc các kết cấu bê tông phát sinh mà bản vẽ chưa kịp cập nhật.
Tiếp theo, người thợ sẽ sử dụng các công cụ đo đạc chuyên dụng như thước dây và máy cân mực laser để xác định và đánh dấu chính xác hướng đi của tuyến dây trên bề mặt tường, trần hoặc sàn nhà. Các đường mực này đóng vai trò làm chuẩn để đảm bảo hệ thống được lắp đặt thẳng hàng và ngay ngắn.
Cuối cùng, dựa trên các đường đã vạch sẵn, đội thi công sẽ xác định cụ thể vị trí cần khoan để lắp đặt giá đỡ. Việc vạch tuyến rõ ràng ngay từ giai đoạn đầu giúp tránh tình trạng các hệ thống điện bị chồng chéo lộn xộn lên nhau, đồng thời giúp tính toán chính xác lượng dây dẫn cần sử dụng để tiết kiệm chi phí vật tư.
Thiết kế sơ đồ đi dây

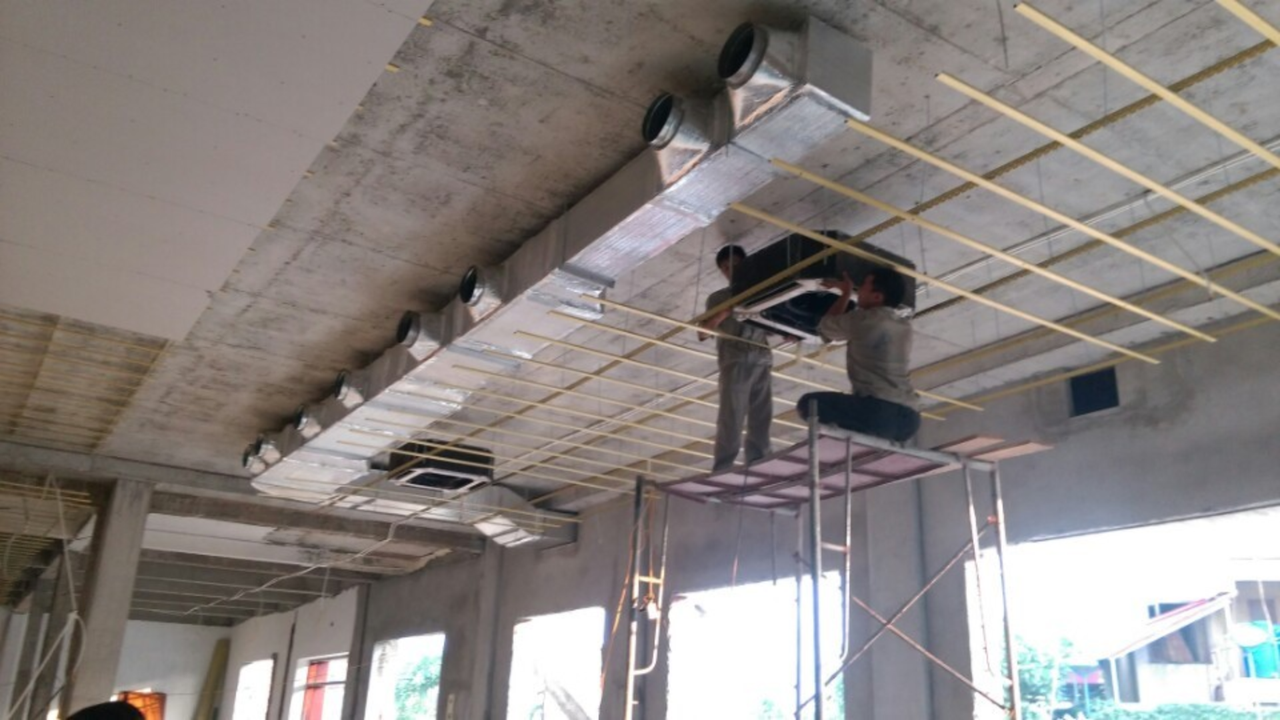

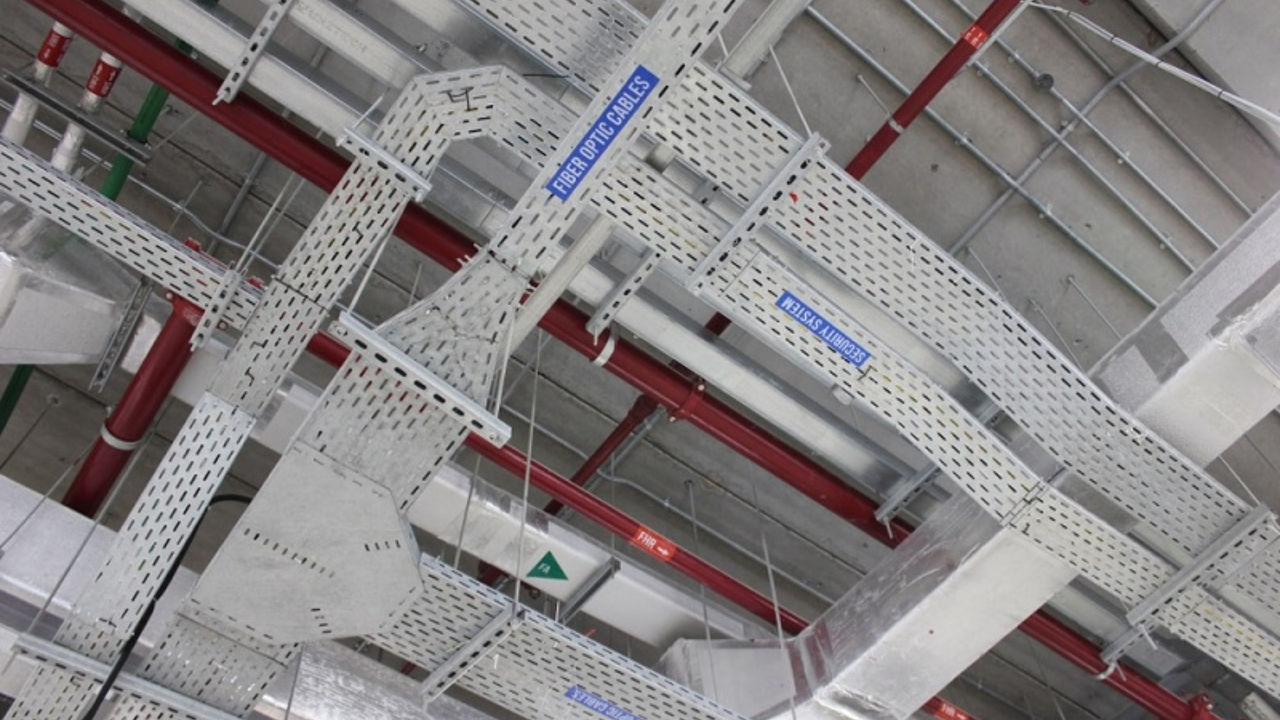

Lắp đặt ống/máng cáp đúng hướng dẫn
Dựa trên các đường đã đánh dấu, thợ điện sẽ tiến hành gắn hệ thống bảo vệ dây dẫn như ống luồn, máng cáp hoặc thang cáp. Các giá đỡ và thanh treo cần được khoan và bắt vít chặt vào trần bê tông hoặc dầm thép của nhà xưởng.
Khoảng cách giữa các điểm đỡ phải tuân theo tiêu chuẩn kỹ thuật, thường là khoảng 1.5 mét đến 2 mét một điểm, để đảm bảo máng cáp không bị võng xuống khi phải chịu sức nặng của lượng lớn dây đồng bên trong.
Tại các vị trí góc cua hoặc ngã ba, cần sử dụng các phụ kiện nối chuyên dụng để đảm bảo dây cáp khi luồn qua không bị cọ xát làm rách vỏ cách điện.
Lắp đặt ống/máng cáp đúng hướng dẫn

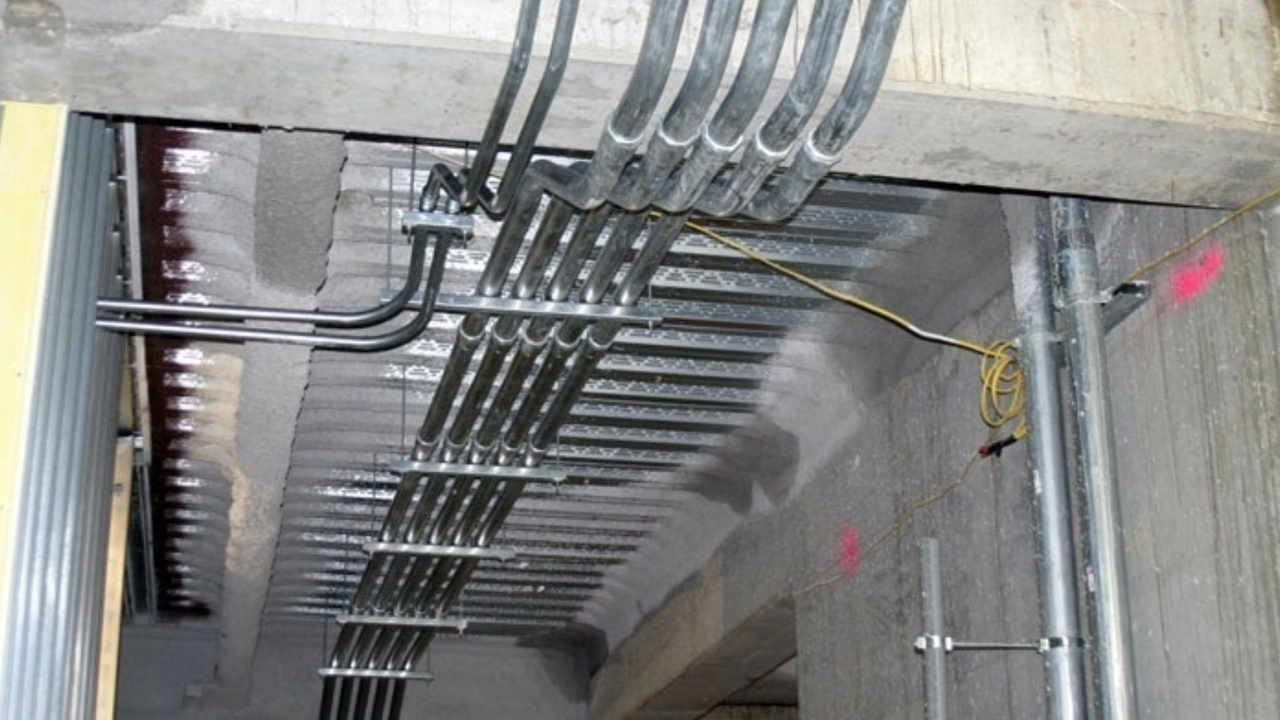

Luồn dây, cố định, đánh dấu pha
Khi luồn dây vào ống hoặc đặt lên máng cáp, cần tính toán số lượng dây vừa đủ để đảm bảo không gian tản nhiệt, tránh nhồi nhét quá chặt gây nóng dây khi vận hành. Các sợi dây cáp phải được rải thẳng hàng, tuyệt đối không để chúng xoắn rối vào nhau.
Người thợ sẽ dùng dây rút nhựa để bó gọn các nhóm dây lại theo từng lộ. Quan trọng nhất là tại hai đầu dây và các điểm chia nhánh, bắt buộc phải dùng băng keo màu hoặc ống lồng để đánh dấu phân biệt rõ ràng đâu là dây pha, dây trung tính và dây tiếp địa. Việc này giúp tránh nhầm lẫn nguy hiểm khi đấu nối và sửa chữa sau này.
Luồn dây, cố định, đánh dấu pha

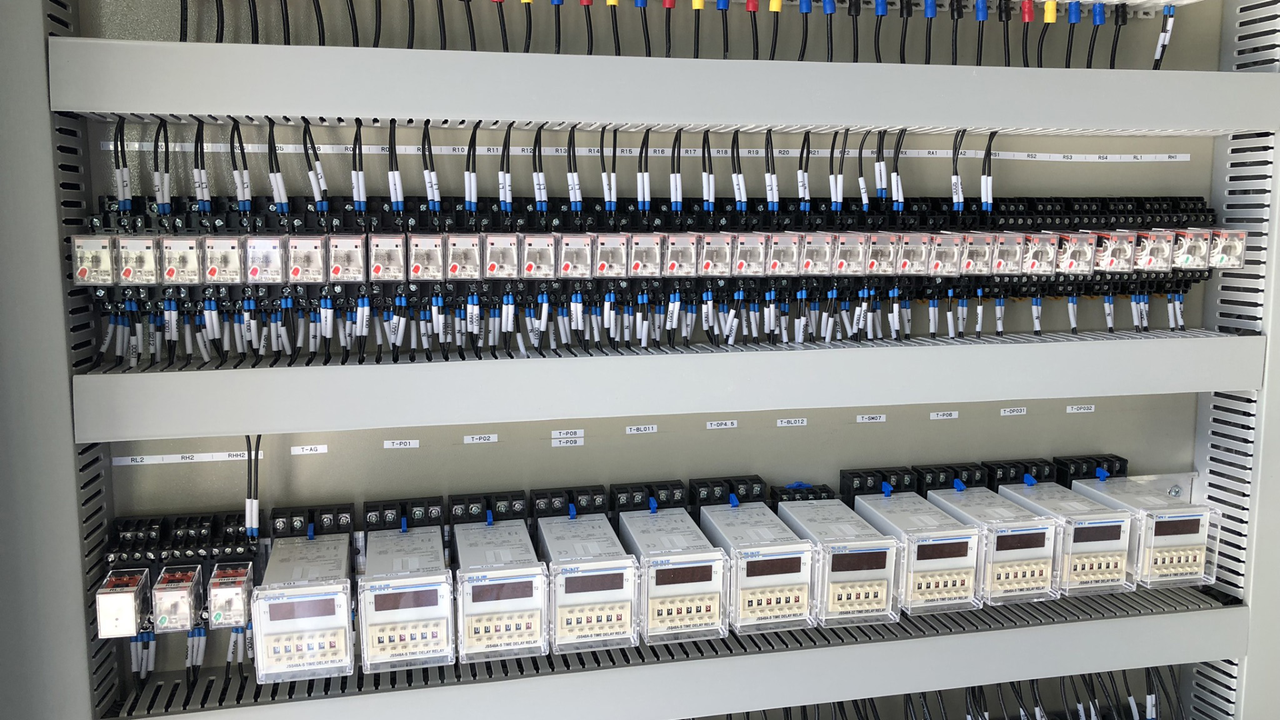

Đấu nối vào tủ điện, thiết bị đầu cuối
Đây là công đoạn quyết định sự ổn định của dòng điện và an toàn cháy nổ. Người thợ cần tuốt bỏ lớp vỏ cách điện cẩn thận để không làm đứt các sợi đồng bên trong, sau đó chọn đầu cốt có kích thước phù hợp để bấm chặt vào đầu dây bằng kìm chuyên dụng.
Khi đấu dây vào các thiết bị như aptomat hay khởi động từ, cần sử dụng tua vít hoặc cờ lê để siết chặt ốc vít. Việc siết chặt giúp điểm tiếp xúc dẫn điện tốt và không bị phát nhiệt khi máy móc hoạt động với công suất lớn. Ngoài ra, cần gắn thẻ số lên từng đầu dây để dễ dàng nhận diện mạch điện.
Đấu nối vào tủ điện, thiết bị đầu cuối

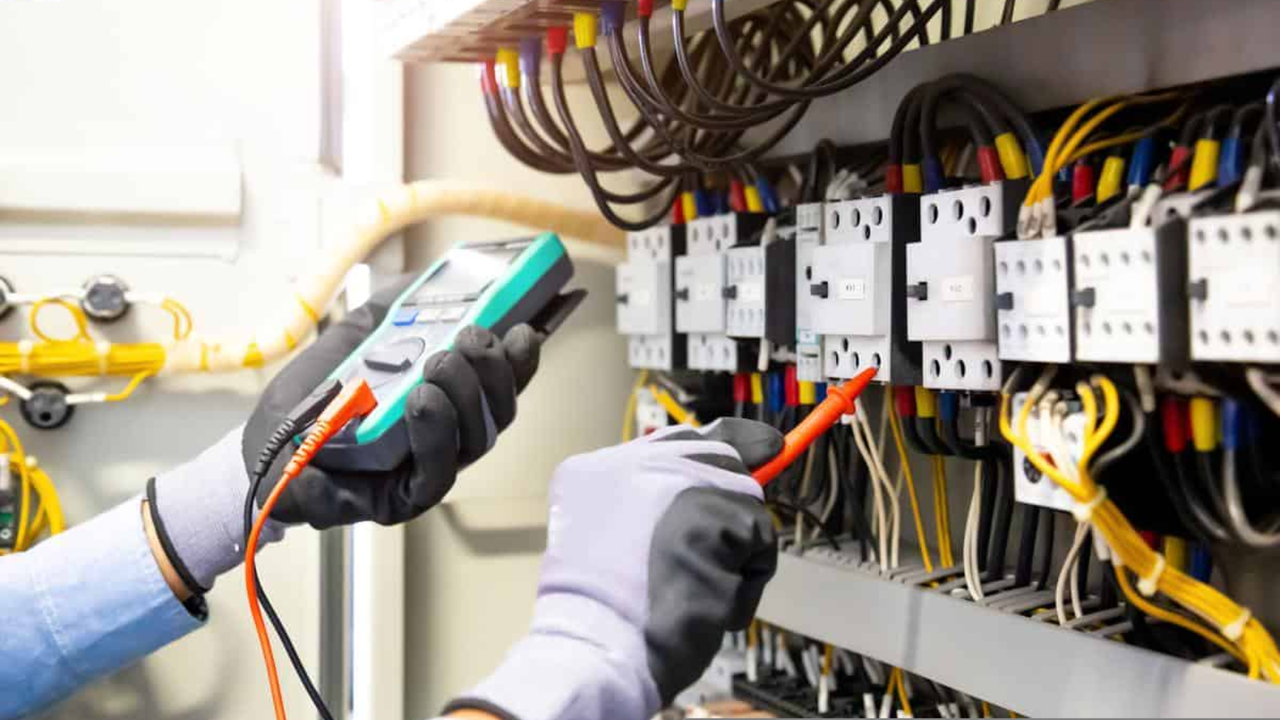

Kiểm tra, đo điện trở, test tải trước khi vận hành
Tuyệt đối không được cấp nguồn điện ngay sau khi lắp đặt mà phải tuân thủ quy trình kiểm tra sau:
Đầu tiên, rà soát lại bằng mắt thường để đảm bảo các đầu dây đã được đấu đúng màu theo sơ đồ và các ốc vít đã được siết chặt.
Tiếp theo, dùng đồng hồ chuyên dụng đo điện trở cách điện giữa các pha và giữa pha với đất để xác nhận hệ thống an toàn, không bị chạm chập.
Sau đó, tiến hành đóng điện từng cấp từ tổng đến nhánh, đồng thời kiểm tra lại thông số điện áp và thứ tự pha nguồn.
Cuối cùng, cho hệ thống chạy thử tải thực tế và dùng súng đo nhiệt kiểm tra các điểm tiếp xúc để đảm bảo không bị phát nhiệt quá mức.
Những lỗi thường gặp khi đi dây điện công nghiệp
Ngay cả những kỹ thuật viên có kinh nghiệm đôi khi cũng mắc phải những sai lầm cơ bản. Dưới đây là những lỗi thường gặp khi thực hiện cách đi dây điện công nghiệp mà bạn cần tránh:
Chọn sai tiết diện dây: Sử dụng dây dẫn có kích thước quá nhỏ so với công suất tiêu thụ của máy móc, dẫn đến hiện tượng dây bị quá tải nhiệt và có thể gây cháy lớp vỏ cách điện.
Đấu nối lỏng lẻo: Các đầu cốt hoặc ốc vít tại điểm nối không được siết chặt sẽ tạo ra tia lửa điện, làm nóng chảy nhựa và hư hỏng thiết bị.
Bỏ qua hệ thống tiếp địa: Không nối dây tiếp địa cho vỏ máy và máng cáp là một lỗi nghiêm trọng, làm tăng nguy cơ bị điện giật cho người vận hành khi thiết bị rò rỉ điện.
Đi dây trần không có ống bảo vệ: Để dây dẫn tiếp xúc trực tiếp với môi trường bên ngoài khiến dây dễ bị hư hại do va đập vật lý hoặc bị chuột cắn phá.
Không phân chia và đánh dấu pha: Không đánh dấu màu dây hoặc số thứ tự sẽ gây rất nhiều khó khăn và nguy hiểm cho kỹ thuật viên khi cần bảo trì hoặc khắc phục sự cố sau này.
Những lỗi thường gặp khi đi dây điện công nghiệp
Việc nắm vững cách đi dây điện công nghiệp theo đúng tiêu chuẩn kỹ thuật là yếu tố cốt lõi quyết định sự an toàn và ổn định của toàn bộ hệ thống sản xuất. Mỗi bước, từ lựa chọn vật tư đến thi công, đều đòi hỏi sự chính xác tuyệt đối để ngăn ngừa những rủi ro tiềm ẩn. Nếu dự án của bạn cần một giải pháp thi công chuyên nghiệp và đáng tin cậy, hãy liên hệ với đội ngũ của Chấn Vũ để được tư vấn và hỗ trợ toàn diện.
