Cách đấu ổ cắm công nghiệp đòi hỏi bạn phải thực hiện đúng thứ tự: Đầu tiên là xác định chính xác dây nóng (L), dây nguội (N) và dây tiếp địa (E), sau đó lần lượt đấu chúng vào các cọc L, N, PE được ký hiệu rõ ràng bên trong. Đặc biệt, dây tiếp địa (E) phải luôn được kết nối đầu tiên và chắc chắn nhất. Một sai sót nhỏ có thể gây ra hậu quả lớn, vì vậy hãy cùng Chấn Vũ đi sâu vào quy trình chuẩn ngay dưới đây.

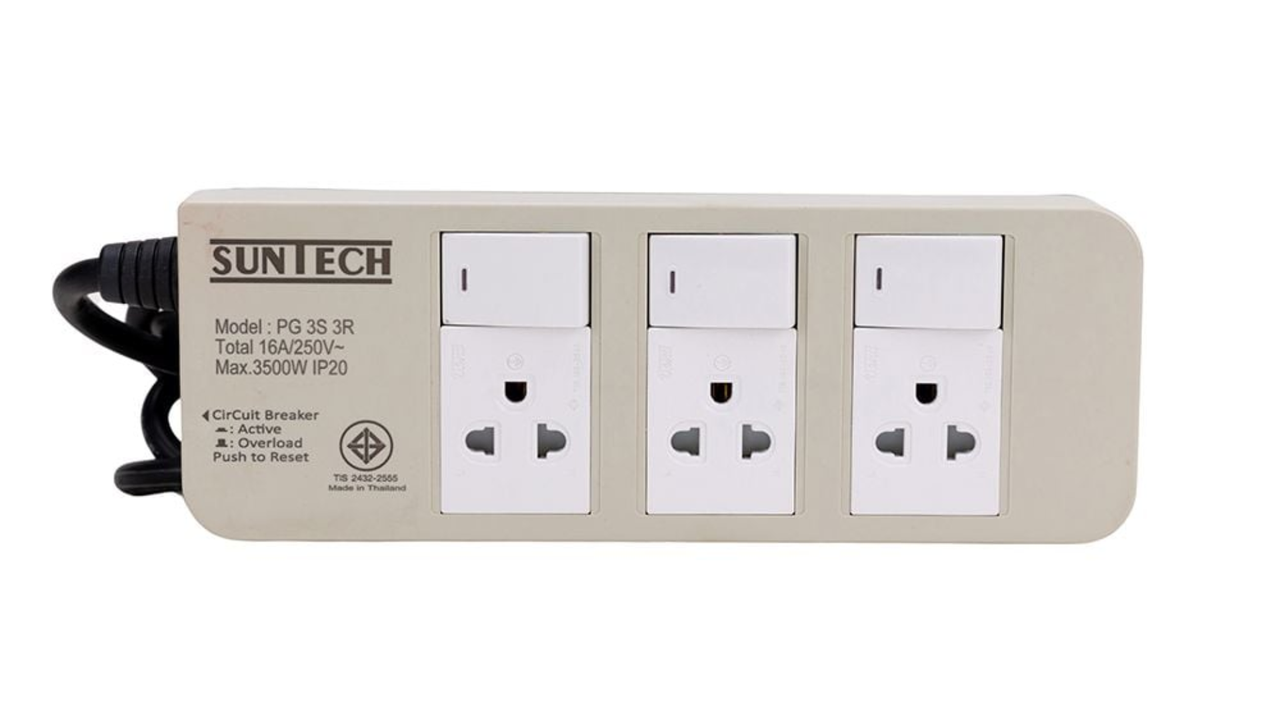

Tổng quan về ổ cắm công nghiệp
Ổ cắm công nghiệp là loại thiết bị kết nối điện được thiết kế chuyên dụng cho môi trường sản xuất, nhà xưởng và công trình. Chúng khác biệt hoàn toàn so với ổ cắm dân dụng về cấu trúc, chất liệu và khả năng chịu tải.
Các loại ổ cắm này phải đảm bảo hoạt động ổn định cho các máy móc công suất lớn, đồng thời có độ bền cao để chống chịu va đập, bụi bẩn và độ ẩm. Việc lắp đặt đúng kỹ thuật là yêu cầu bắt buộc để đảm bảo an toàn lao động và hiệu quả vận hành.
Tổng quan về ổ cắm công nghiệp

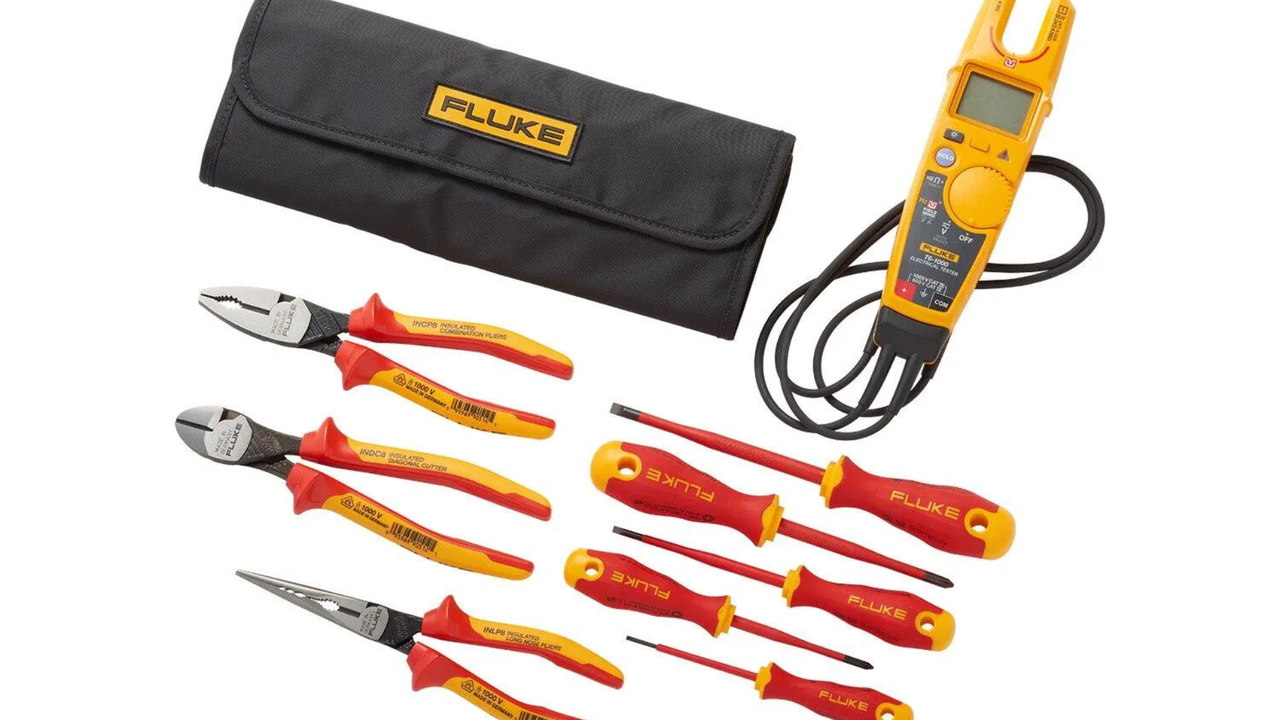

Công cụ, vật liệu và chuẩn bị trước khi đấu
Để quá trình đấu nối diễn ra an toàn và chính xác, việc chuẩn bị đầy đủ công cụ và kiểm tra vật tư là bước không thể bỏ qua. Một sự chuẩn bị tốt sẽ giúp công việc diễn ra thuận lợi và giảm thiểu các rủi ro không đáng có.
Công cụ và vật liệu cần thiết:
Ổ cắm và phích cắm công nghiệp phù hợp.
Tua vít cách điện (dẹp và bake).
Kìm tuốt dây điện.
Đồng hồ vạn năng (VOM) để đo và kiểm tra.
Bút thử điện.
Găng tay cách điện và kính bảo hộ.
Các bước chuẩn bị an toàn:
Ngắt hoàn toàn nguồn điện tại cầu dao tổng của khu vực sẽ thi công.

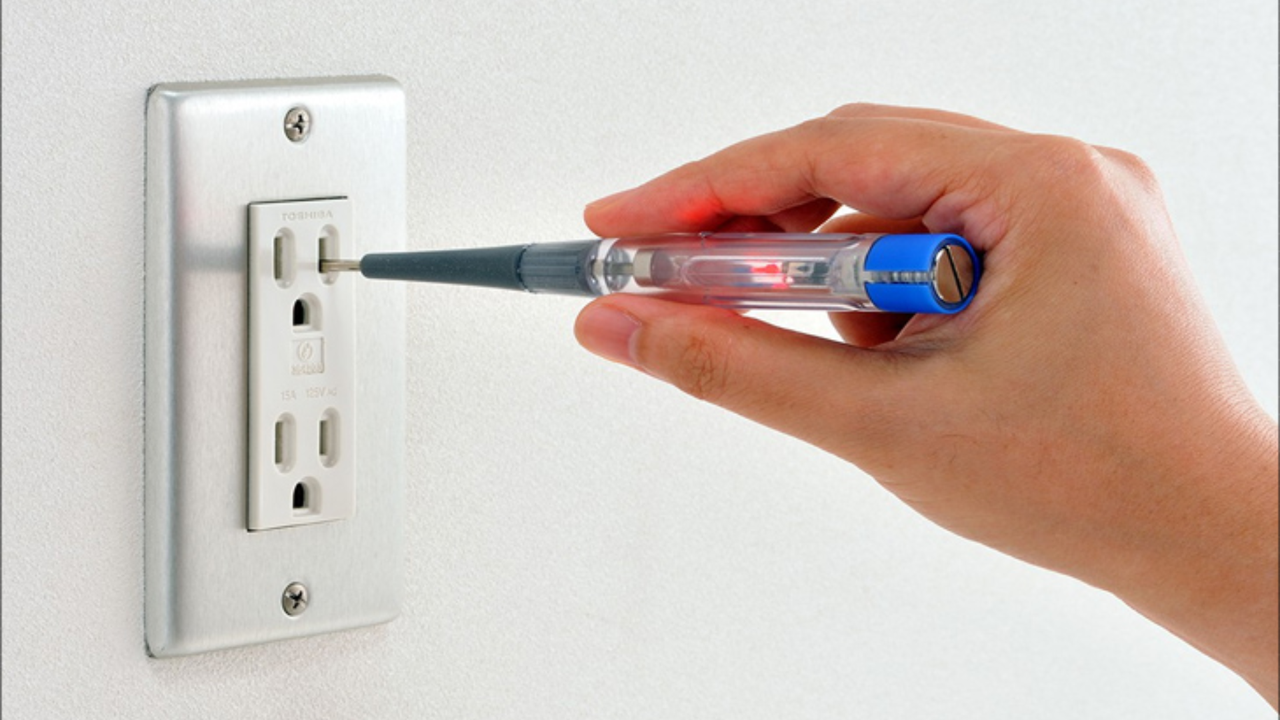

Sử dụng bút thử điện để chắc chắn rằng nguồn điện đã được ngắt hoàn toàn trước khi bắt đầu.
Kiểm tra ổ cắm và dây điện, đảm bảo không có dấu hiệu nứt vỡ hay hư hỏng.
Công cụ, vật liệu và chuẩn bị trước khi đấu
Hướng dẫn chi tiết cách đấu ổ cắm công nghiệp 3 pha
Đấu nối ổ cắm công nghiệp 3 pha đòi hỏi sự cẩn thận và chính xác tuyệt đối. Quy trình dưới đây sẽ hướng dẫn bạn thực hiện từng bước một cách an toàn và đúng kỹ thuật.

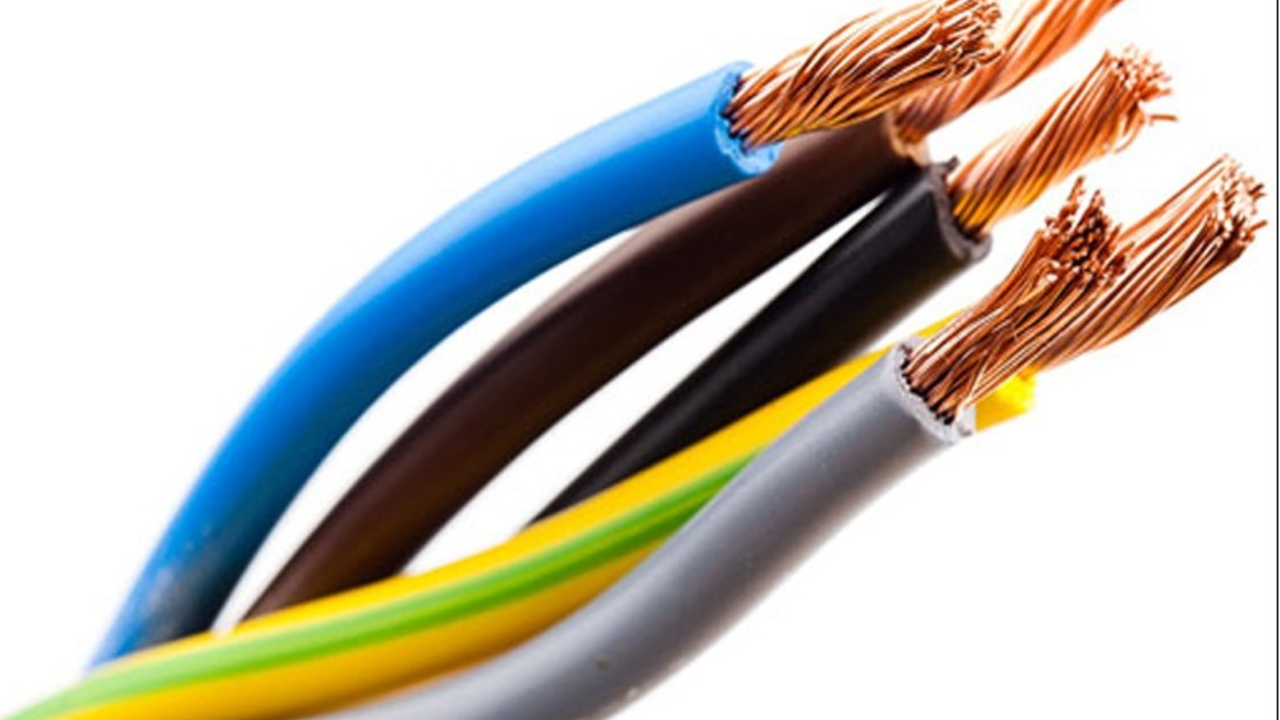

Bước 1: Xác định dây pha, dây trung tính, dây nối đất và vị trí lắp đặt
Bước đầu tiên và quan trọng nhất là phải xác định chính xác chức năng của từng dây dẫn trong cáp nguồn. Thông thường, hệ thống 3 pha 5 dây sẽ bao gồm 3 dây pha (L1, L2, L3), 1 dây trung tính (N) và 1 dây tiếp địa (PE). Dùng đồng hồ vạn năng để đo và xác định các dây pha, sau đó đánh dấu lại cẩn thận.
Bước 1: Xác định dây pha, dây trung tính, dây nối đất và vị trí lắp đặt

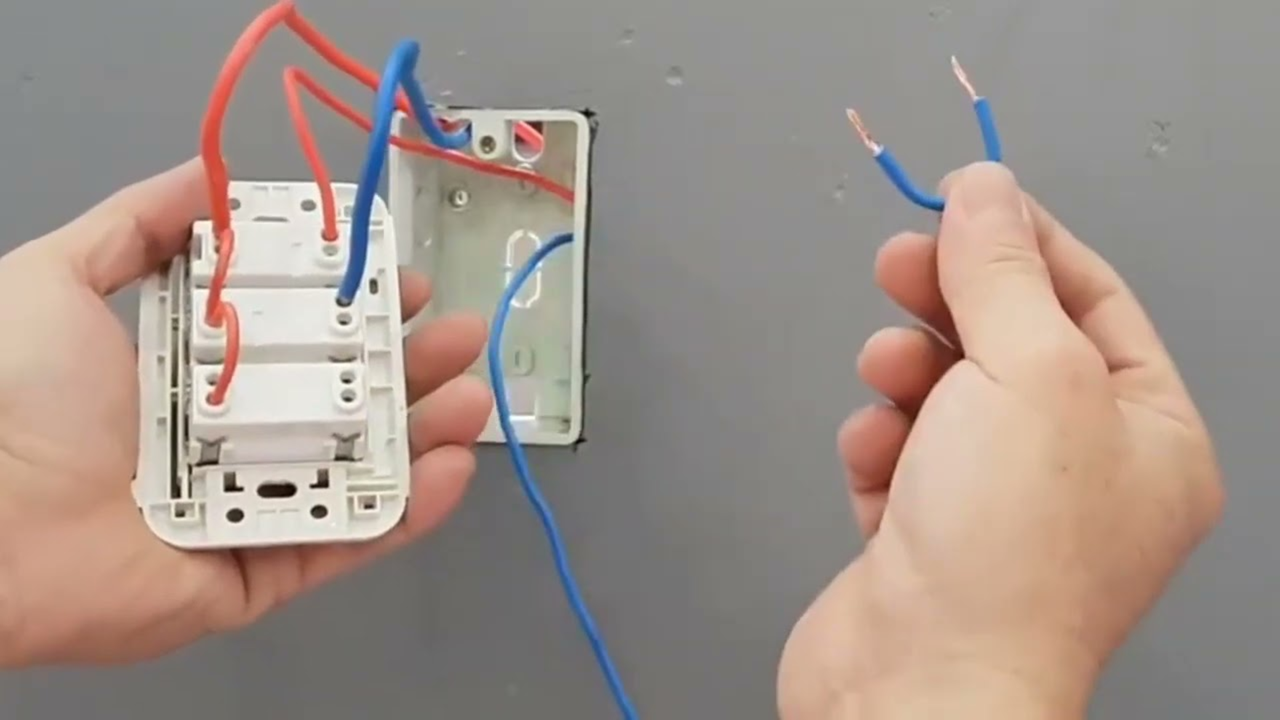

Bước 2: Đấu nối ổ cắm
Sau khi đã xác định đúng các dây, bạn tiến hành tuốt vỏ dây điện với độ dài vừa đủ để lõi đồng tiếp xúc tốt với cọc đấu dây. Đưa lõi dây đồng vào đúng cực tương ứng trên ổ cắm (L1, L2, L3, N, PE) đã được nhà sản xuất ký hiệu rõ ràng. Dùng tua vít siết chặt các ốc hãm, đảm bảo dây được giữ chắc chắn và không bị tuột.
Bước 2: Đấu nối ổ cắm

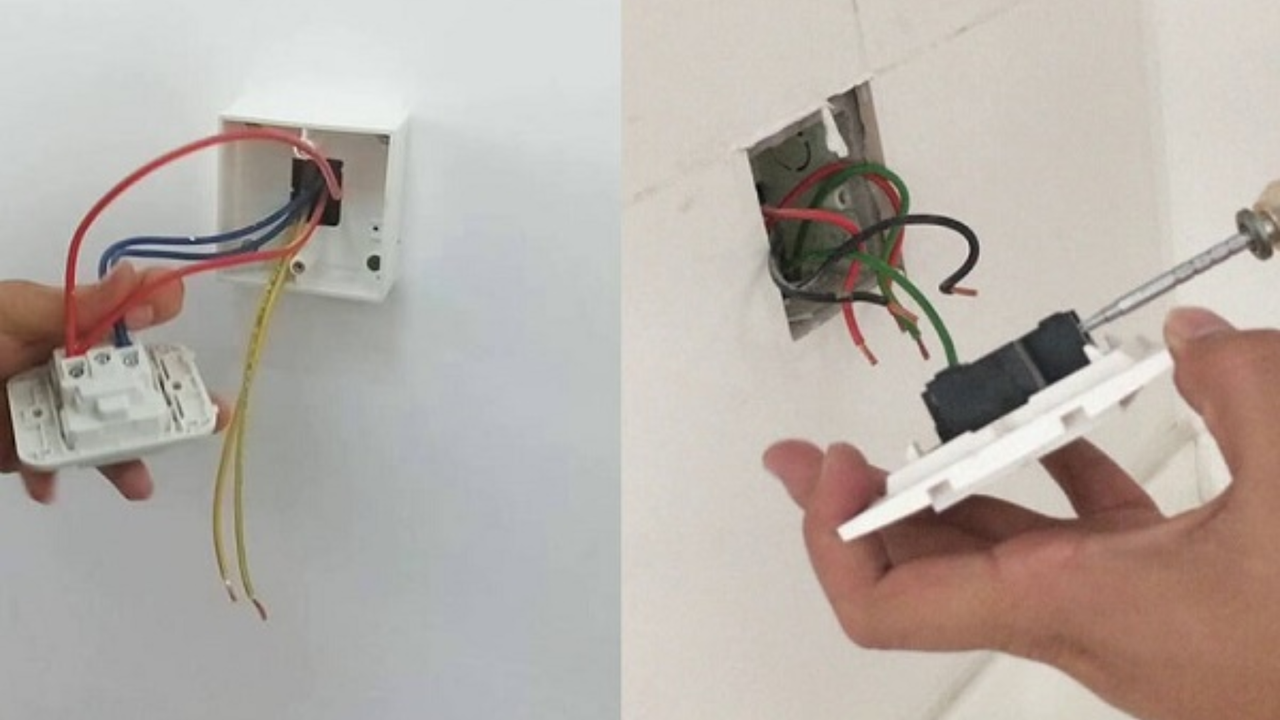

Bước 3: Cố định và kiểm tra kết nối: Siết vít, sạch sẽ, không lỏng
Khi các dây đã được kết nối chắc chắn, lắp phần ruột ổ cắm vào vỏ và cố định nó tại vị trí đã xác định trên tường hoặc tủ điện. Kiểm tra lại một lần nữa để đảm bảo các dây không bị lỏng lẻo bằng cách lay nhẹ. Vệ sinh sạch sẽ khu vực đấu nối, không để các vật lạ hay mạt kim loại rơi vào bên trong.
Bước 3: Cố định và kiểm tra kết nối: siết vít, sạch sẽ, không lỏng

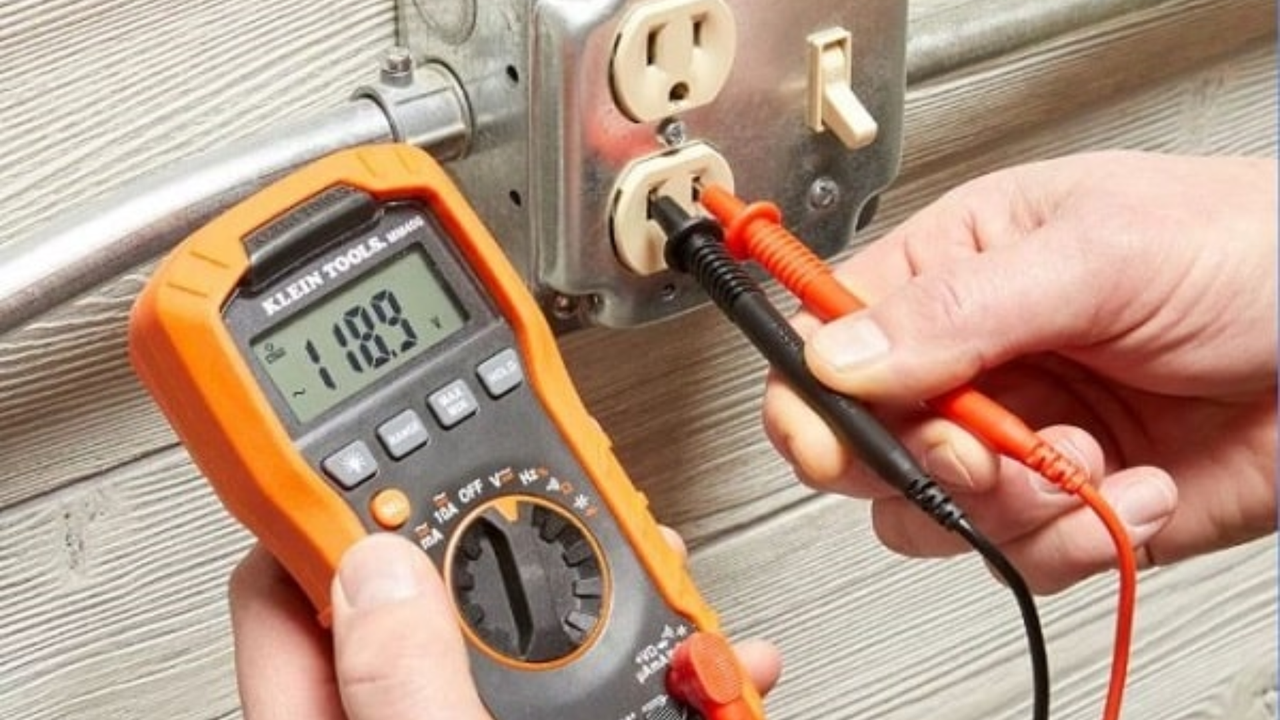

Bước 4: Cấp nguồn thử và kiểm tra
Đây là bước kiểm tra cuối cùng trước khi đưa vào sử dụng chính thức. Sau khi chắc chắn mọi thứ đã an toàn, bạn bật lại nguồn điện tại cầu dao tổng. Sử dụng đồng hồ vạn năng để đo điện áp tại các cực của ổ cắm, đảm bảo các thông số điện áp giữa các pha, giữa pha và trung tính là chính xác. Hoàn thành bước này đúng cách là bạn đã cơ bản nắm được cách đấu ổ cắm công nghiệp một cách an toàn.
Bước 4: Cấp nguồn thử và kiểm tra
Hướng dẫn đấu nối với aptomat/RCBO hoặc mạch bảo vệ liên quan
Để đảm bảo an toàn tuyệt đối, mỗi ổ cắm công nghiệp phải được kết nối qua một thiết bị bảo vệ như aptomat (MCB/MCCB) hoặc aptomat chống giật (RCBO). Nguồn điện tổng sẽ được nối vào đầu vào của aptomat và đầu ra của aptomat sẽ cấp nguồn cho ổ cắm công nghiệp. Việc này giúp bảo vệ quá tải, ngắn mạch và chống rò điện cho cả thiết bị và người vận hành.
Những lưu ý khi đấu ổ cắm công nghiệp
Ngoài việc thực hiện đúng các bước kỹ thuật, bạn cần ghi nhớ một số lưu ý quan trọng sau để đảm bảo hệ thống điện hoạt động an toàn và bền bỉ.
Chọn tiết diện dây phù hợp: Tiết diện của dây dẫn phải đủ lớn để chịu được dòng điện định mức của ổ cắm, tránh gây sụt áp hoặc quá nhiệt.
Siết chặt ốc vít: Các điểm kết nối phải được siết chặt để đảm bảo tiếp xúc tốt, tránh phát sinh hồ quang điện gây cháy nổ.
Không bỏ qua dây tiếp địa (PE): Dây tiếp địa là bộ phận an toàn cực kỳ quan trọng, tuyệt đối không được bỏ qua khi đấu nối.
Kiểm tra kỹ trước khi cấp điện: Luôn kiểm tra lại toàn bộ các mối nối và thứ tự dây trước khi đóng điện để vận hành.
Những lưu ý khi đấu ổ cắm công nghiệp
Việc nắm vững cách đấu ổ cắm công nghiệp không chỉ là một yêu cầu kỹ thuật đơn thuần mà còn là yếu tố cốt lõi đảm bảo an toàn cho người lao động và sự vận hành ổn định của toàn bộ hệ thống máy móc. Để có một hệ thống điện an toàn và bền bỉ, việc lựa chọn các sản phẩm chất lượng là bước không thể thiếu. Nếu bạn đang tìm kiếm những thiết bị ổ cắm công nghiệp đáng tin cậy, đáp ứng các tiêu chuẩn khắt khe nhất, Chấn Vũ luôn sẵn sàng cung cấp giải pháp và tư vấn tận tình.
