Cách đấu bảng điện 2 công tắc 3 ổ cắm chi tiết và an toàn

2. Hướng dẫn chi tiết cách đấu bảng điện 2 công tắc 3 ổ cắm

Dưới đây là các bước thực hiện chi tiết:

Bước 1: Ngắt nguồn điện

• Tắt cầu dao tổng để đảm bảo an toàn khi thao tác.

• Sử dụng bút thử điện để chắc chắn không còn điện trong hệ thống.

Bước 2: Sắp xếp thiết bị trên bảng điện

• Xác định vị trí lắp đặt của 2 công tắc và 3 ổ cắm sao cho hợp lý.

• Khoan lỗ và cố định các thiết bị vào bảng điện.

Bước 3: Đấu dây điện vào bảng điện

Đấu dây vào công tắc:

• Đấu dây nóng (L) từ nguồn điện vào cực L của 2 công tắc.

• Nối dây ra tải (đèn, quạt...) từ cực còn lại của mỗi công tắc.

• Nếu công tắc đôi, thực hiện tương tự nhưng phân nhánh dây ra để điều khiển 2 thiết bị độc lập.

Đấu dây vào 3 ổ cắm:

• Dây nóng (L) từ nguồn chính nối vào cực L của 3 ổ cắm (đấu song song).

• Dây nguội (N) nối vào cực N của 3 ổ cắm.

• Nếu có dây tiếp đất (E), nối dây này vào cực tiếp đất trên ổ cắm.

Bước 4: Kiểm tra và cố định dây

• Đảm bảo các đầu nối dây chắc chắn, không bị lỏng hoặc tiếp xúc hở.

• Bọc băng keo cách điện cho các mối nối để tránh rò rỉ điện.

• Cố định dây điện gọn gàng trên bảng điện.

Bước 5: Lắp đặt và kiểm tra hoạt động

• Lắp mặt nạ bảng điện và cố định lên tường.

• Bật cầu dao tổng, sau đó thử nghiệm:

  • Công tắc: Bật/tắt thiết bị (đèn, quạt).

  • Ổ cắm: Kiểm tra nguồn điện bằng bút thử điện hoặc cắm thiết bị.

3. Bảng điện 2 công tắc 3 ổ cắm là gì?

Bảng điện 2 công tắc 3 ổ cắm là thiết bị điện gồm:

• 2 công tắc dùng để điều khiển độc lập 2 thiết bị điện như đèn, quạt, máy bơm...

• 3 ổ cắm để cung cấp nguồn điện cho các thiết bị khác như sạc điện thoại, quạt điện, tivi...

Loại bảng điện này rất phổ biến trong gia đình, văn phòng và xưởng làm việc nhờ tính tiện lợi và đa năng.

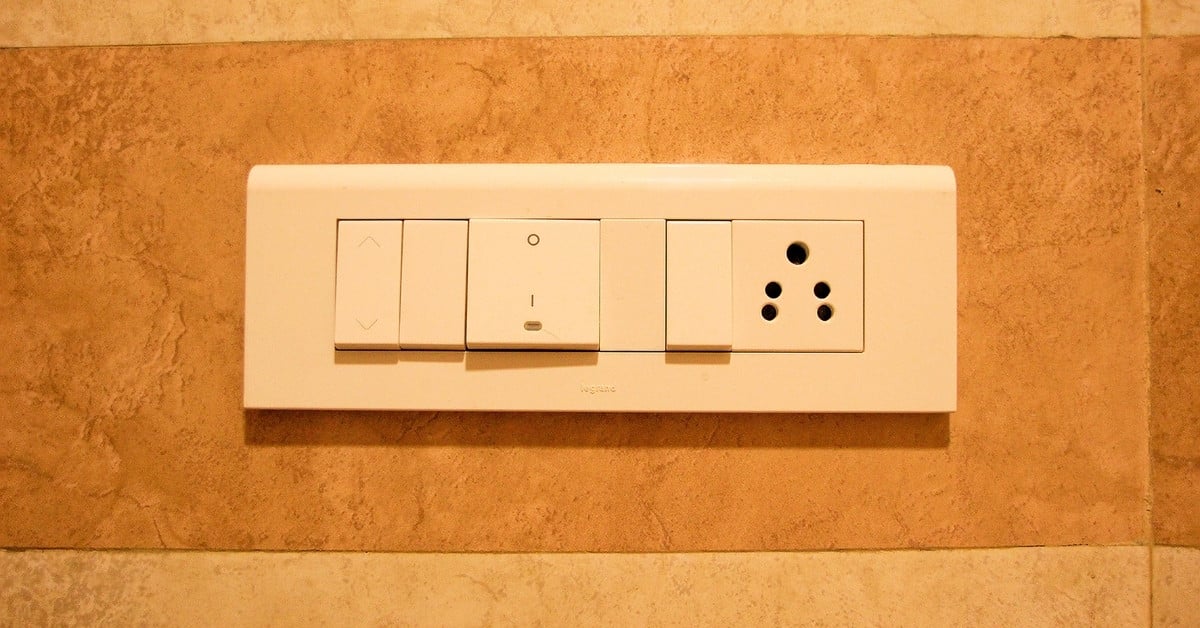

Bảng điện 2 công tắc 3 ổ cắm là gì?

Ổ cắm điện kêu rè rè? nguyên nhân và cách khắc phục

4. Công dụng của bảng điện 2 công tắc 3 ổ cắm

Bảng điện 2 công tắc 3 ổ cắm là một thiết bị điện tiện lợi, đóng vai trò quan trọng trong sinh hoạt gia đình và công việc hàng ngày. Dưới đây là những công dụng nổi bật của bảng điện này:

Điều khiển độc lập nhiều thiết bị điện: Với 2 công tắc, bạn có thể điều khiển 2 thiết bị điện khác nhau một cách độc lập như đèn chiếu sáng, quạt trần hoặc các thiết bị khác. Điều này giúp tiết kiệm điện năng và thuận tiện trong việc bật/tắt thiết bị theo nhu cầu sử dụng.

Cung cấp nguồn điện cho nhiều thiết bị cùng lúc:

• 3 ổ cắm cho phép bạn kết nối và sử dụng đồng thời nhiều thiết bị điện như: Sạc điện thoại, laptop,quạt điện, tivi, nồi cơm điện,các thiết bị gia dụng khác…

• Ổ cắm được đấu song song nên hoạt động độc lập, đảm bảo cung cấp điện ổn định cho từng thiết bị.

Tiết kiệm không gian và chi phí: Thay vì lắp đặt nhiều bảng điện hoặc ổ cắm riêng lẻ, bảng điện 2 công tắc 3 ổ cắm giúp tích hợp tất cả vào một thiết bị duy nhất. Điều này không chỉ tiết kiệm chi phí lắp đặt mà còn tối ưu hóa không gian, giúp khu vực lắp đặt trở nên gọn gàng và thẩm mỹ hơn.

Ứng dụng linh hoạt trong nhiều không gian

Bảng điện 2 công tắc 3 ổ cắm phù hợp với nhiều không gian như:

• Gia đình: Phòng khách, phòng ngủ, nhà bếp.

• Văn phòng làm việc: Kết nối các thiết bị văn phòng như máy tính, máy in.

• Xưởng sản xuất nhỏ: Sử dụng cho quạt công nghiệp, máy móc đơn giản.

Đảm bảo an toàn và tiện lợi cho người sử dụng: Các ổ cắm hiện đại thường có thêm tính năng chống giật hoặc tiếp đất, giúp đảm bảo an toàn khi sử dụng. Công tắc và ổ cắm trên cùng bảng điện giúp người dùng dễ dàng điều khiển và kết nối thiết bị mà không cần di chuyển nhiều.

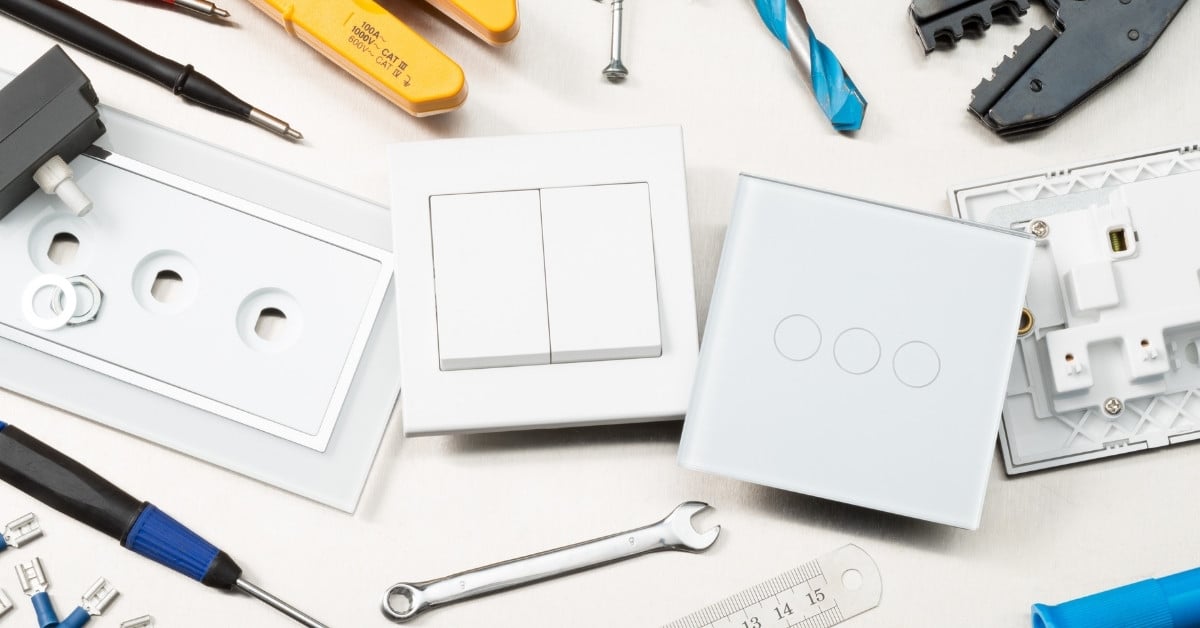

Công dụng của bảng điện 2 công tắc 3 ổ cắm

5. Nguyên lý hoạt động của công tắc và ổ cắm trong bảng điện

Để hiểu rõ cách hoạt động của bảng điện 2 công tắc 3 ổ cắm, bạn cần nắm được nguyên lý cơ bản của công tắc và ổ cắm như sau:

Nguyên lý hoạt động của công tắc

Công tắc hoạt động dựa trên nguyên lý đóng/ngắt mạch điện để điều khiển dòng điện cấp cho thiết bị điện.

• Trạng thái đóng: Khi bật công tắc, mạch điện được nối liền, dòng điện từ dây nóng (L) sẽ đi qua công tắc và truyền đến thiết bị điện (như đèn, quạt), làm thiết bị hoạt động.

• Trạng thái ngắt: Khi tắt công tắc, mạch điện bị ngắt, dòng điện không truyền đến thiết bị, làm thiết bị ngừng hoạt động.

Công tắc thường chỉ kết nối với dây nóng để đảm bảo an toàn và giúp ngắt điện hoàn toàn khi tắt.

Nguyên lý hoạt động của ổ cắm điện

Ổ cắm điện hoạt động bằng cách cung cấp dòng điện từ nguồn điện chính đến các thiết bị được cắm vào.

• Cực L (dây nóng): Dẫn điện từ nguồn đến thiết bị.

• Cực N (dây nguội): Đóng vai trò dẫn dòng điện trở về nguồn, hoàn thành mạch điện kín.

• Cực E (dây tiếp đất) (nếu có): Đảm bảo an toàn bằng cách dẫn dòng điện rò rỉ (nếu có) xuống đất, ngăn ngừa rò điện và nguy hiểm cho người dùng.

Ổ cắm thường được đấu song song với nhau để đảm bảo mỗi ổ cắm đều có thể hoạt động độc lập và nhận nguồn điện ổn định.

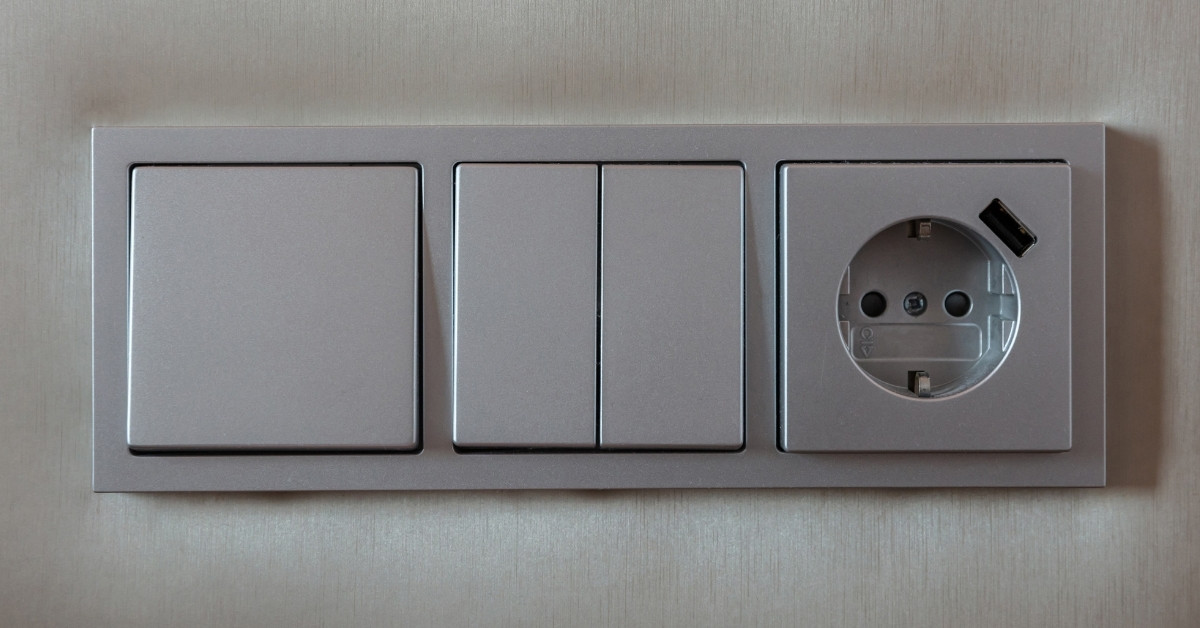

Nguyên lý hoạt động của công tắc và ổ cắm trong bảng điện

6. Lưu ý khi đấu bảng điện 2 công tắc 3 ổ cắm tại nhà

Để đảm bảo an toàn và hiệu quả, bạn cần lưu ý:

• Ngắt nguồn điện trước khi thực hiện bất kỳ thao tác nào.

• Sử dụng dây điện và thiết bị đạt tiêu chuẩn an toàn.

• Đấu dây đúng kỹ thuật:

  • Dây nóng vào cực "L".

  • Dây nguội vào cực "N".

  • Dây tiếp đất (nếu có) vào cực "E".

• Kiểm tra chắc chắn các mối nối và bọc cách điện kỹ lưỡng.

• Không lắp bảng điện ở nơi ẩm ướt hoặc gần nguồn nước.

• Nếu không tự tin, hãy nhờ đến sự hỗ trợ của thợ điện chuyên nghiệp.

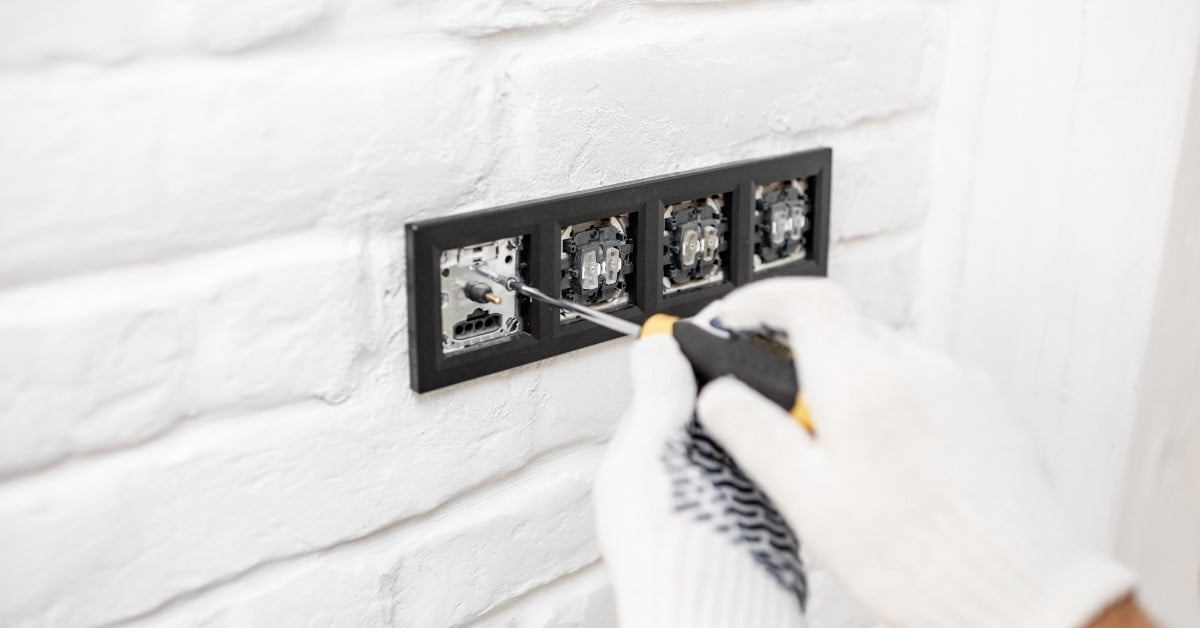

Lưu ý khi đấu bảng điện 2 công tắc 3 ổ cắm tại nhà

Qua bài viết này,Chấn Vũ hy vọng bạn đã nắm rõ cách đấu bảng điện 2 công tắc 3 ổ cắm chi tiết và an toàn. Chỉ cần làm theo các bước hướng dẫn và tuân thủ các nguyên tắc an toàn, bạn có thể hoàn thành công việc một cách dễ dàng và hiệu quả. Hãy luôn cẩn trọng khi thao tác với hệ thống điện để đảm bảo an toàn cho bản thân và gia đình!
