Aptomat chống giật là gì? Là một thiết bị an toàn điện có vai trò ngắt mạch ngay lập tức khi phát hiện dòng điện rò rỉ, giúp ngăn ngừa các tai nạn điện giật nguy hiểm cho con người. Để đảm bảo an toàn tuyệt đối, việc hiểu rõ cấu tạo, nguyên lý hoạt động và cách lựa chọn thiết bị phù hợp là vô cùng cần thiết. Trong bài viết này, hãy cùng Chấn Vũ tìm hiểu chi tiết về loại aptomat quan trọng này.
Aptomat chống giật là gì?
Aptomat chống giật là một loại khí cụ điện có chức năng tự động ngắt mạch điện khi phát hiện có sự cố rò rỉ dòng điện xuống đất. Sự cố này xảy ra khi vỏ thiết bị bị rò điện hoặc khi có người vô tình chạm vào bộ phận mang điện. Mục đích chính của nó là bảo vệ an toàn tính mạng cho con người, ngăn ngừa các tai nạn điện giật nghiêm trọng.
Thiết bị này còn được biết đến với nhiều tên gọi khác như cầu dao chống giật, aptomat chống rò hay CB chống giật. Về cơ bản, nó hoạt động dựa trên nguyên tắc so sánh dòng điện đi và về trên cùng một đoạn dây dẫn. Nếu có sự chênh lệch, nghĩa là dòng điện đã bị thất thoát ra ngoài, aptomat sẽ ngay lập tức cắt nguồn.

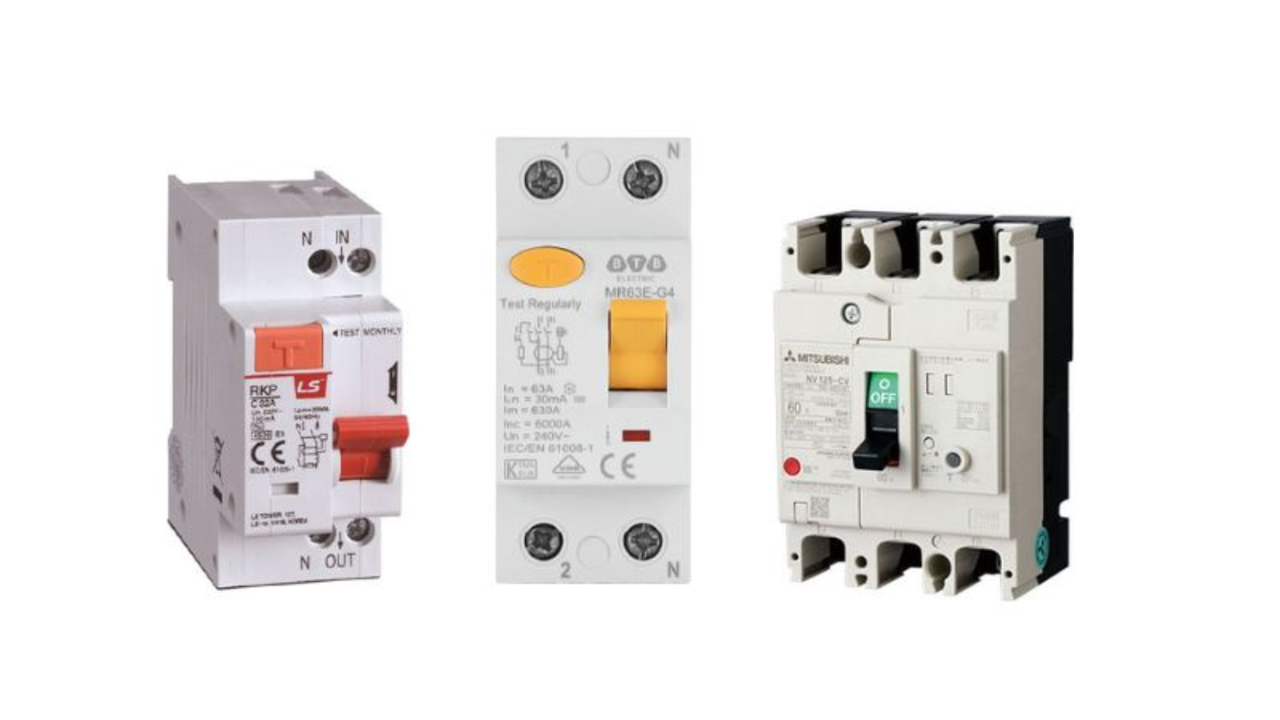

Aptomat chống giật là gì?
Cấu tạo của aptomat chống giật
Cấu tạo của aptomat chống giật phức tạp hơn so với aptomat thông thường vì nó được tích hợp thêm bộ phận cảm biến dòng rò. Các thành phần được thiết kế để phối hợp với nhau một cách chính xác, đảm bảo khả năng ngắt mạch nhanh và nhạy khi có sự cố xảy ra, bảo vệ an toàn cho người dùng và thiết bị.
Cấu tạo của aptomat chống giật
Các bộ phận chính
Một aptomat chống giật điển hình bao gồm các bộ phận cơ bản sau:
Vỏ ngoài: Làm bằng nhựa cách điện, chịu nhiệt cao.
Tiếp điểm: Bao gồm tiếp điểm chính và hồ quang, nơi dòng điện đi qua.
Buồng dập hồ quang: Có nhiệm vụ dập tắt tia lửa điện sinh ra khi ngắt mạch.
Cơ cấu truyền động cắt: Thực hiện thao tác đóng, cắt mạch điện.
Bộ phận cảm biến dòng rò: Đây là bộ phận quan trọng nhất, thường là một biến dòng hình xuyến có độ nhạy cao để phát hiện sự chênh lệch dòng điện.
Các loại cực và số pha phổ biến: 2P, 3P+N
Aptomat chống giật được sản xuất với số cực khác nhau để phù hợp với từng loại mạng điện. Phổ biến nhất là loại 2P dùng cho mạng điện 1 pha, bao gồm 1 cực cho dây pha (nóng) và 1 cực cho dây trung tính (nguội).
Đối với mạng điện 3 pha, người ta thường dùng loại 3P+N (hoặc 4P), bao gồm 3 cực cho 3 dây pha và 1 cực cho dây trung tính. Việc lựa chọn số cực phải tương thích với cấu trúc của hệ thống điện cần bảo vệ.

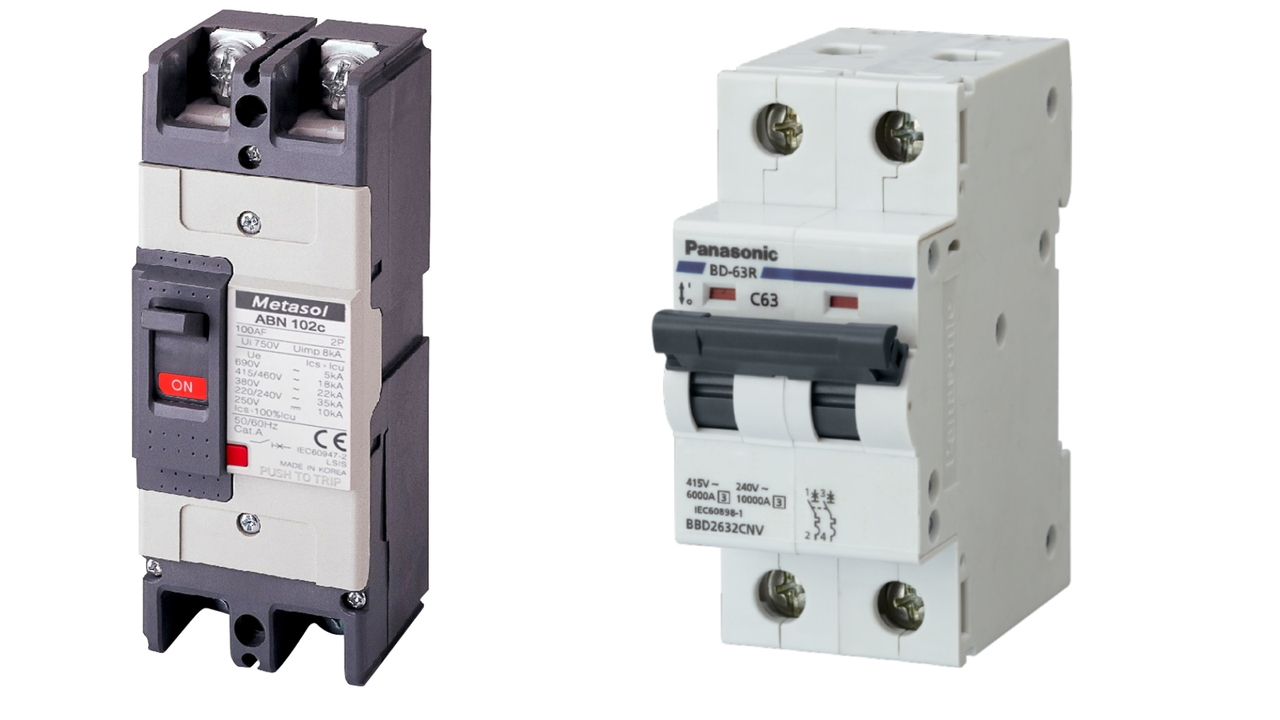

Các loại cực và số pha phổ biến: 2P, 3P+N
Nguyên lý hoạt động của aptomat chống giật
Nguyên lý hoạt động của thiết bị này dựa trên sự cân bằng của dòng điện. Nó liên tục đo lường dòng điện chạy qua dây pha và dây trung tính. Một biến dòng với lõi sắt hình xuyến được sử dụng để thực hiện việc này một cách chính xác.
Nguyên lý khi mạch điện bình thường
Khi hệ thống điện hoạt động ổn định và không có sự cố, dòng điện đi ra ở dây pha và dòng điện đi về ở dây trung tính sẽ có giá trị bằng nhau nhưng ngược chiều. Hai dòng điện này tạo ra hai từ trường triệt tiêu lẫn nhau trong lõi sắt của biến dòng, làm cho điện áp cảm ứng ra bằng không và rơ le không hoạt động.

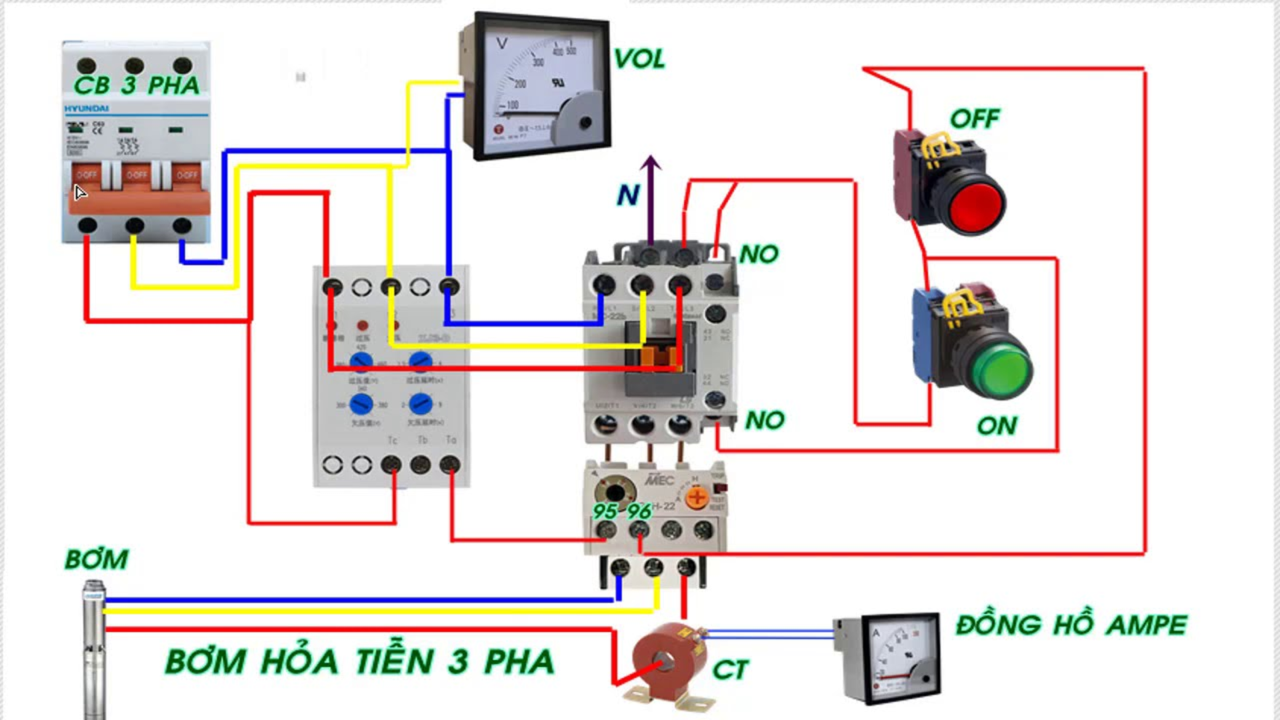

Nguyên lý khi mạch điện bình thường
Nguyên lý khi xảy ra dòng rò
Khi có dòng điện rò rỉ xuống đất, ví dụ như khi người chạm vào vỏ thiết bị bị hở điện, một phần dòng điện sẽ đi qua cơ thể người thay vì quay về dây trung tính. Điều này tạo ra sự chênh lệch giữa dòng đi và dòng về. Việc hiểu rõ cơ chế này giúp chúng ta biết được aptomat chống giật là gì và tại sao nó lại quan trọng.

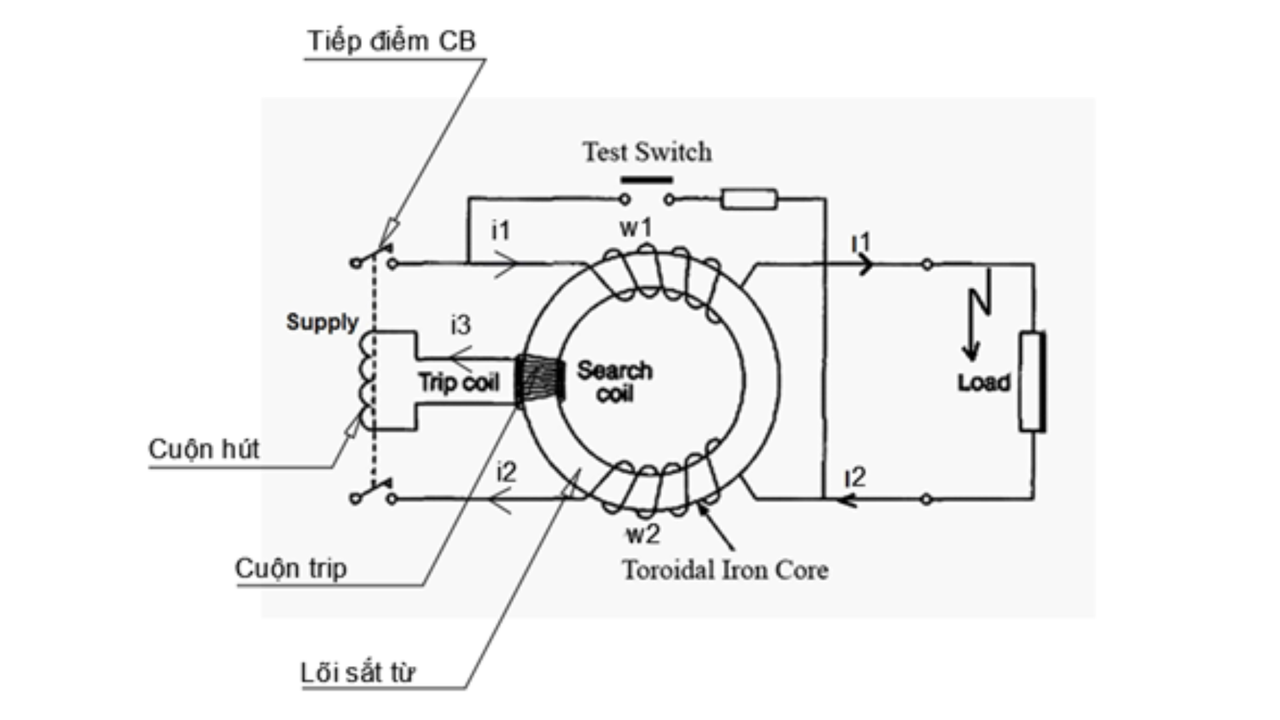

Sự chênh lệch này sinh ra một từ trường biến thiên trong lõi sắt, tạo ra một dòng điện cảm ứng trên cuộn dây thứ cấp của biến dòng. Dòng điện này đủ lớn sẽ kích hoạt rơ le điện từ, tác động vào cơ cấu cơ khí để mở tiếp điểm, ngắt nguồn điện ra khỏi mạch.
Nguyên lý khi xảy ra dòng rò
Phân loại aptomat chống giật
Trên thị trường hiện nay có nhiều loại aptomat chống giật khác nhau, được phân loại dựa trên chức năng, cấu tạo và công nghệ. Việc phân biệt các loại này giúp người dùng lựa chọn được sản phẩm phù hợp nhất với nhu cầu bảo vệ của mình.
RCCB

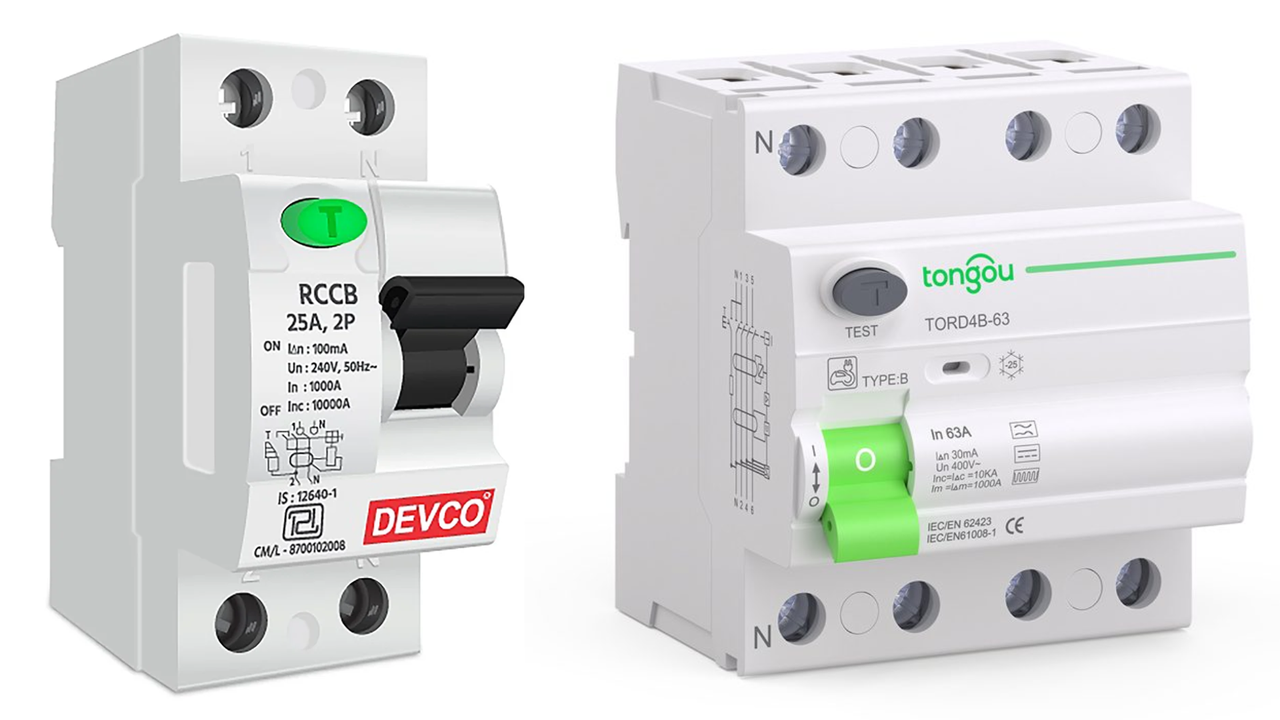

RCCB là viết tắt của Residual Current Circuit Breaker. Đây là loại aptomat chỉ có duy nhất chức năng chống dòng rò. Nó không có khả năng bảo vệ quá tải hay ngắn mạch, vì vậy khi lắp đặt luôn phải kết hợp với một aptomat thường (MCB hoặc MCCB) để bảo vệ toàn diện cho hệ thống.
RCCB
RCBO

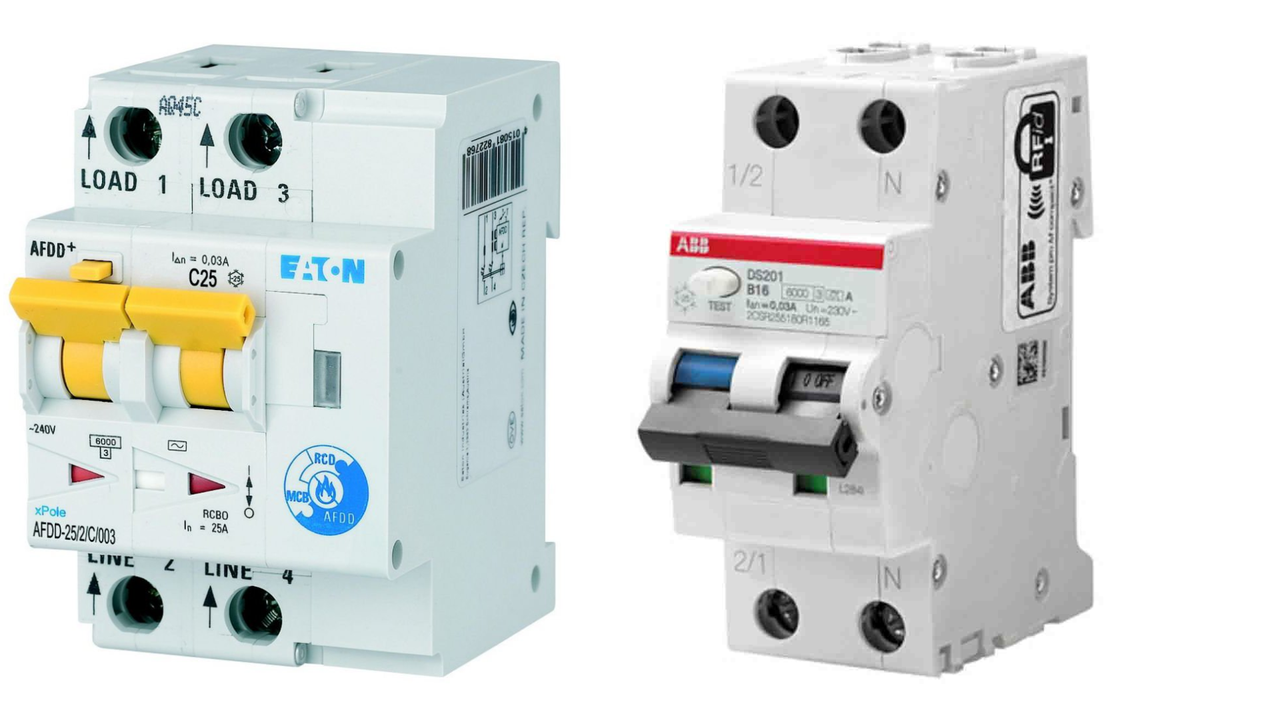

RCBO là viết tắt của Residual Current Circuit Breaker with Overcurrent Protection. Đây là thiết bị kết hợp cả chức năng của RCCB và MCB trong cùng một vỏ. RCBO vừa có thể chống dòng rò, vừa bảo vệ được quá tải và ngắn mạch, giúp tiết kiệm không gian lắp đặt và là một giải pháp bảo vệ toàn diện.
RCBO
ELCB

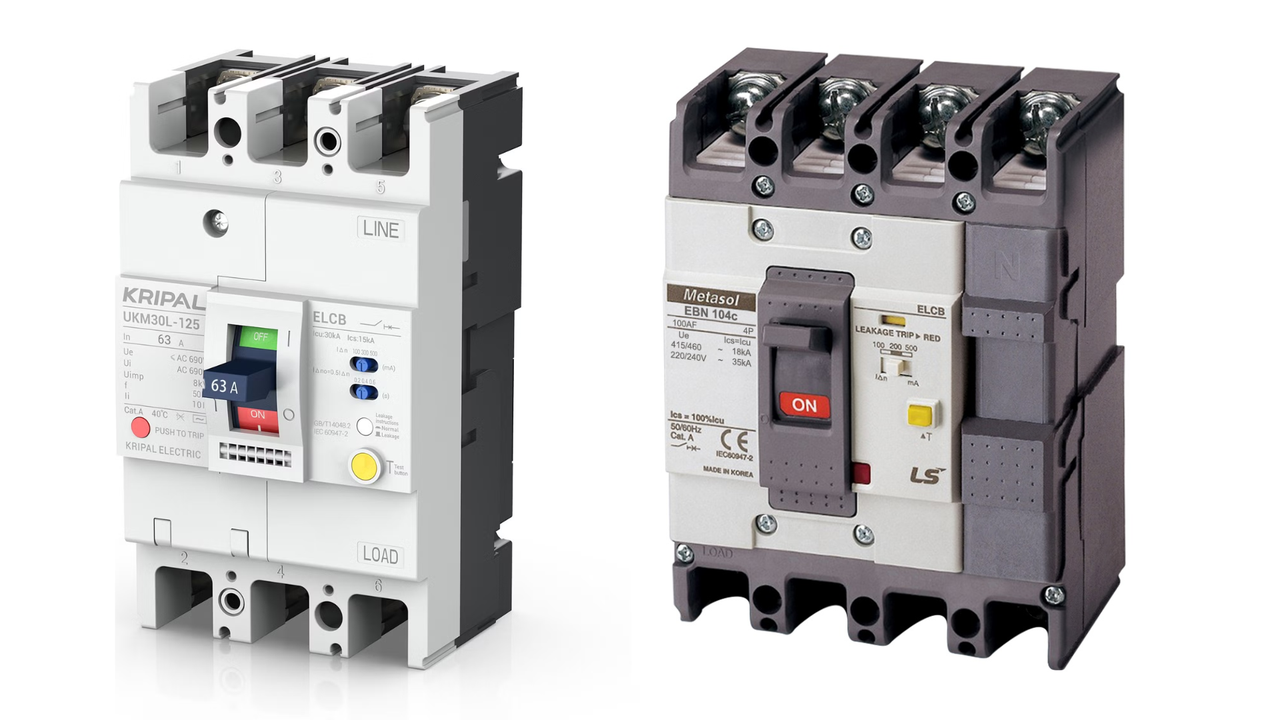

ELCB là viết tắt của Earth Leakage Circuit Breaker. Đây là tên gọi của thế hệ aptomat chống giật đời đầu, hoạt động dựa trên nguyên lý phát hiện điện áp trên vỏ thiết bị. Hiện nay, ELCB ít được sử dụng và đã dần được thay thế bởi RCCB và RCBO vì chúng có độ nhạy và độ chính xác cao hơn.
ELCB
Các loại theo số pha: 2P, 4P (1 pha + N, 3 pha + N)
Tương tự như cấu tạo, aptomat chống giật cũng được phân loại theo số pha:
Loại 2P: Dùng cho mạch điện 1 pha 2 dây, phổ biến nhất trong các hộ gia đình.
Loại 4P: Dùng cho mạch điện 3 pha 4 dây, thường được lắp đặt trong các nhà xưởng, tòa nhà thương mại.
Thông số kỹ thuật quan trọng của aptomat chống giật
Khi lựa chọn aptomat chống giật, bạn cần quan tâm đến các thông số kỹ thuật được in trên thân thiết bị để đảm bảo nó hoạt động hiệu quả và an toàn.
Dòng điện định mức (In): Là dòng điện tối đa mà aptomat cho phép chạy qua liên tục, ví dụ 25A, 40A, 63A.
Dòng rò định mức (IΔn): Là chỉ số độ nhạy của aptomat. Các mức phổ biến là 15mA, 30mA, 100mA, 300mA. Mức 30mA thường dùng để bảo vệ an toàn cho người.
Điện áp định mức (Un): Điện áp hoạt động của thiết bị, ví dụ 230V/400V.
Dòng cắt ngắn mạch (Icu): Khả năng chịu đựng dòng điện lớn nhất khi xảy ra ngắn mạch trong một khoảng thời gian rất ngắn.
Thông số kỹ thuật quan trọng của aptomat chống giật
Hướng dẫn chọn aptomat chống giật phù hợp
Để chọn được aptomat chống giật phù hợp, bạn nên dựa vào nhu cầu sử dụng thực tế. Đối với hệ thống điện gia đình, nên lắp một aptomat chống giật tổng cho cả nhà với dòng rò 30mA hoặc 100mA để tránh nhảy aptomat không mong muốn.
Đối với các khu vực có nguy cơ rò điện cao như nhà tắm, bếp, nên lắp riêng một aptomat chống giật có độ nhạy cao 15mA hoặc 30mA cho các thiết bị như máy nước nóng, ấm đun. Hiểu rõ aptomat chống giật là gì và cách nó bảo vệ sẽ giúp bạn đưa ra lựa chọn đúng đắn nhất để bảo vệ gia đình và tài sản.
Ứng dụng thực tế của aptomat chống giật
Aptomat chống giật có vai trò vô cùng quan trọng và được ứng dụng rộng rãi trong cả đời sống dân dụng và sản xuất công nghiệp để đảm bảo an toàn điện.
Trong gia đình: Lắp đặt cho hệ thống điện tổng, cho các thiết bị riêng lẻ như máy nước nóng, máy giặt, điều hòa, hệ thống ổ cắm trong bếp.
Trong công nghiệp: Bảo vệ người vận hành máy móc tại các nhà xưởng, khu sản xuất.
Trong xây dựng: Sử dụng trong các tủ điện tạm tại công trường để đảm bảo an toàn cho công nhân.
Nơi công cộng: Lắp đặt tại các trường học, bệnh viện, văn phòng để ngăn ngừa các sự cố điện đáng tiếc.
Ứng dụng thực tế của aptomat chống giật
Qua bài viết này, hy vọng bạn đã hiểu rõ aptomat chống giật là gì và tầm quan trọng của nó trong việc đảm bảo an toàn cho hệ thống điện dân dụng cũng như công nghiệp. Việc trang bị đúng loại thiết bị bảo vệ không chỉ giúp ngăn ngừa các tai nạn rò điện nguy hiểm mà còn bảo vệ tài sản và các thiết bị máy móc đắt tiền khác. Nếu bạn đang tìm kiếm các giải pháp an toàn điện uy tín, Chấn Vũ luôn sẵn sàng đồng hành với những sản phẩm chất lượng và tư vấn kỹ thuật tận tâm nhất.
