Cấp cách điện là gì và thông số này quan trọng như thế nào trong việc bảo vệ thiết bị điện? Khám phá ngay các tiêu chuẩn chịu nhiệt độ, phân loại các cấp cách điện phổ biến nhất hiện nay để lựa chọn đúng thiết bị an toàn và bền bỉ cho công trình của bạn. Cùng Chấn Vũ tìm hiểu chi tiết trong bài viết dưới đây nhé!
1. Tìm hiểu về cấp cách điện
Trong ngành kỹ thuật điện, việc lựa chọn và đánh giá khả năng chịu nhiệt của các vật liệu bảo vệ đóng vai trò quyết định đến tuổi thọ và độ an toàn của thiết bị. Cấp cách điện chính là thước đo tiêu chuẩn để phân loại khả năng chịu đựng nhiệt độ giới hạn của hệ thống cách điện mà không làm suy giảm các đặc tính kỹ thuật cơ bản.

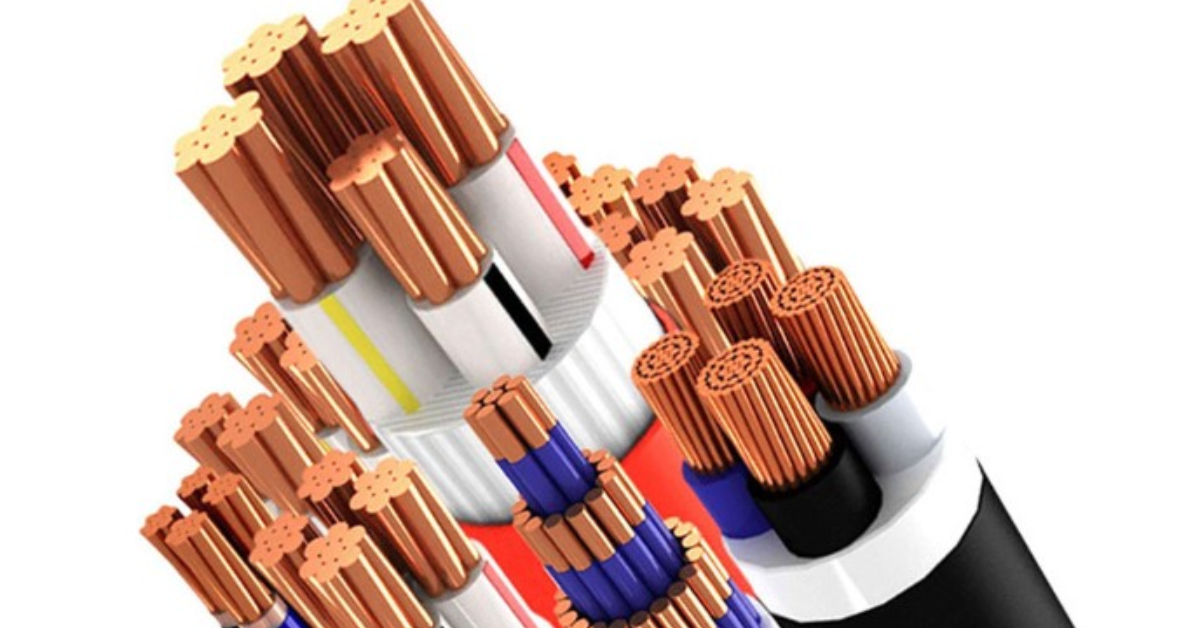

Tìm hiểu về cấp cách điện
1.1. Định nghĩa về cấp cách điện và vật liệu cách điện
Vật liệu cách điện là các chất có điện trở suất lớn, ngăn chặn dòng điện rò rỉ ra bên ngoài. Trong khi đó, cấp cách điện là hệ thống phân loại quốc tế quy định mức giới hạn nhiệt độ tối đa mà các vật liệu đó có thể liên tục chịu đựng được trong suốt vòng đời hoạt động mà không bị biến chất, nóng chảy hay mất đi khả năng cách ly dòng điện.
1.2. Đặc tính cơ bản của vật liệu cấp cách điện
Các vật liệu đạt chuẩn theo từng cấp cách điện thường sở hữu những đặc tính kỹ thuật ưu việt như:
Độ bền nhiệt cao: Không bị mềm hay giòn gãy khi duy trì ở ngưỡng nhiệt độ định mức trong thời gian dài.
Độ bền điện môi lớn: Khả năng chống phóng điện và chịu được điện áp cao mà không bị thủng lớp cách ly.
Tính ổn định hóa học và cơ học: Chống chịu tốt trước các tác động của độ ẩm, hóa chất, rung động cơ học trong quá trình máy móc vận hành liên tục.
1.3. Các yếu tố ảnh hưởng đến khả năng cấp cách điện
Khả năng cách điện của vật liệu không phải là một hằng số vĩnh cửu mà có thể bị suy giảm bởi các yếu tố thực tế như:
Nhiệt độ quá tải: Vận hành thiết bị vượt quá ngưỡng nhiệt độ quy định của cấp cách điện sẽ đẩy nhanh quá trình lão hóa hóa học của vật liệu.
Độ ẩm và hơi nước: Nước ngưng tụ xâm nhập vào cấu trúc vật liệu làm giảm điện trở suất và tăng nguy cơ rò điện.
Tác động cơ học và rung lắc: Lực va đập hoặc rung động mạnh từ động cơ làm nứt vỡ lớp cách điện rắn.
1.4. Khái niệm cấp cách điện và ý nghĩa phân loại
Việc phân chia rõ ràng các cấp cách điện giúp các kỹ sư, nhà thiết kế và đơn vị thi công dễ dàng lựa chọn đúng loại động cơ, máy biến áp hay cáp điện phù hợp với điều kiện làm việc thực tế của công trình. Điều này vừa tối ưu hóa hiệu suất hoạt động vừa ngăn ngừa triệt để các sự cố cháy nổ do quá nhiệt hệ thống điện.
2. Phân tích chi tiết 7 cấp cách điện
Theo các tiêu chuẩn kỹ thuật điện quốc tế, hệ thống cấp cách điện được chia thành 7 cấp chính dựa trên giới hạn nhiệt độ chịu đựng tối đa cho phép:
Phân tích chi tiết 7 cấp cách điện
2.1. Cấp Y (90°C)
Đây là cấp cách điện có giới hạn nhiệt độ thấp nhất, chịu được mức nhiệt tối đa lên đến 90°C. Vật liệu thuộc cấp này thường là các loại sợi tự nhiên chưa ngâm tẩm hóa chất như lụa, giấy hoặc vải bông thông thường. Hiện nay, cấp Y ít được sử dụng trong các thiết bị điện hiện đại do khả năng chịu nhiệt kém và dễ bị lão hóa nhanh.
2.2. Cấp A (105°C)
Vật liệu cấp A có khả năng chịu nhiệt độ tối đa đến 105°C. Nhóm này bao gồm các loại sợi tự nhiên (giấy, bông, lụa) nhưng đã được ngâm tẩm kỹ lưỡng trong dầu cách điện hoặc chất dẻo chuyên dụng. Chúng thường được ứng dụng trong các loại máy biến áp ngâm dầu truyền thống hoặc động cơ điện đời cũ.
2.3. Cấp E (120°C)
Cấp cách điện E cho phép thiết bị vận hành ổn định ở mức nhiệt độ giới hạn lên đến 120°C. Các vật liệu thuộc cấp này thường là giấy tổng hợp cao cấp, màng nhựa hữu cơ hoặc các lớp sơn cách điện có độ bền cơ lý tốt, thường gặp trong các loại thiết bị điện gia dụng và động cơ điện công suất vừa.
2.4. Cấp B (130°C)
Đây là một trong những cấp cách điện rất phổ biến trong công nghiệp, chịu được nhiệt độ tối đa đến 130°C. Vật liệu cấp B bao gồm mica, sợi thủy tinh kết hợp với các chất kết dính chịu nhiệt tốt. Chúng được ứng dụng rộng rãi trong cuộn dây động cơ điện xoay chiều, máy phát điện và các thiết bị phân phối điện trung thế.
2.5. Cấp F (155°C)
Cấp F có giới hạn chịu nhiệt cao hơn đáng kể, lên tới 155°C. Nhờ sử dụng các loại nhựa tổng hợp cao cấp, mica chất lượng cao và sợi thủy tinh tẩm keo epoxy chịu nhiệt, các thiết bị mang cấp cách điện F có thể hoạt động bền bỉ trong điều kiện tải nặng, chống chịu tốt với cácρ biến động nhiệt độ lớn trong nhà xưởng công nghiệp.
2.6. Cấp H (180°C)
Vật liệu cấp H sở hữu khả năng chịu nhiệt cực kỳ ấn tượng lên đến 180°C. Chúng thường cấu thành từ các hợp chất silicon, mica tinh chất kết hợp với sợi thủy tinh đặc biệt. Cấp H được ứng dụng trong các thiết bị điện đặc thù đòi hỏi độ tin cậy cao, làm việc trong môi trường khắc nghiệt như động cơ kéo xe lửa, máy phát điện công suất lớn hoặc thiết bị hàng hải.
2.7. Cấp C (>180°C)
Đây là cấp cách điện cao cấp nhất, dành cho các vật liệu có khả năng chịu đựng nhiệt độ vượt trội trên 180°C (thậm chí lên đến 220°C hoặc cao hơn). Các vật liệu vô cơ như thủy tinh thạch anh, gốm sứ kỹ thuật cao và mica nguyên chất không chất kết dính hữu cơ thường nằm trong nhóm này. Chúng chuyên dùng cho các thiết bị hàng không vũ trụ, lò nung công nghiệp hoặc các động cơ siêu tải hoạt động trong điều kiện nhiệt độ khắc nghiệt.
3. Ưu điểm và tính ứng dụng của từng loại cấp cách điện
Mỗi cấp cách điện sở hữu những ưu điểm vượt trội riêng về độ bền nhiệt, khả năng chống ẩm và tính cơ học, từ đó được phân bổ ứng dụng vào các lĩnh vực khác nhau:
Nhóm cấp thấp (Y, A, E - từ 90°C đến 120°C): Ưu điểm là chi phí thấp, dễ gia công tạo hình. Chúng thường xuất hiện trong các thiết bị điện dân dụng công suất nhỏ, quạt máy, máy bơm nước gia đình hoặc các linh kiện điện tử ít chịu tải nhiệt lớn.
Nhóm cấp trung (B, F - từ 130°C đến 155°C): Đây là phân khúc phổ biến nhất trong công nghiệp. Ưu điểm là cân đối hoàn hảo giữa khả năng chịu nhiệt và giá thành, giúp động cơ công nghiệp, máy biến áp phân phối và các dòng quạt công suất lớn vận hành bền bỉ nhiều giờ liền mà không sợ suy thoái vật liệu.
Nhóm cấp cao (H, C - từ 180°C trở lên): Sở hữu ưu điểm chống chịu nhiệt độ cực đoan, chống cháy và tuổi thọ siêu bền. Chúng chuyên dùng cho các thiết bị công nghiệp nặng, máy phát điện dự phòng công suất lớn, động cơ kéo tàu hỏa và các hệ thống năng lượng vận hành trong môi trường khắc nghiệt.

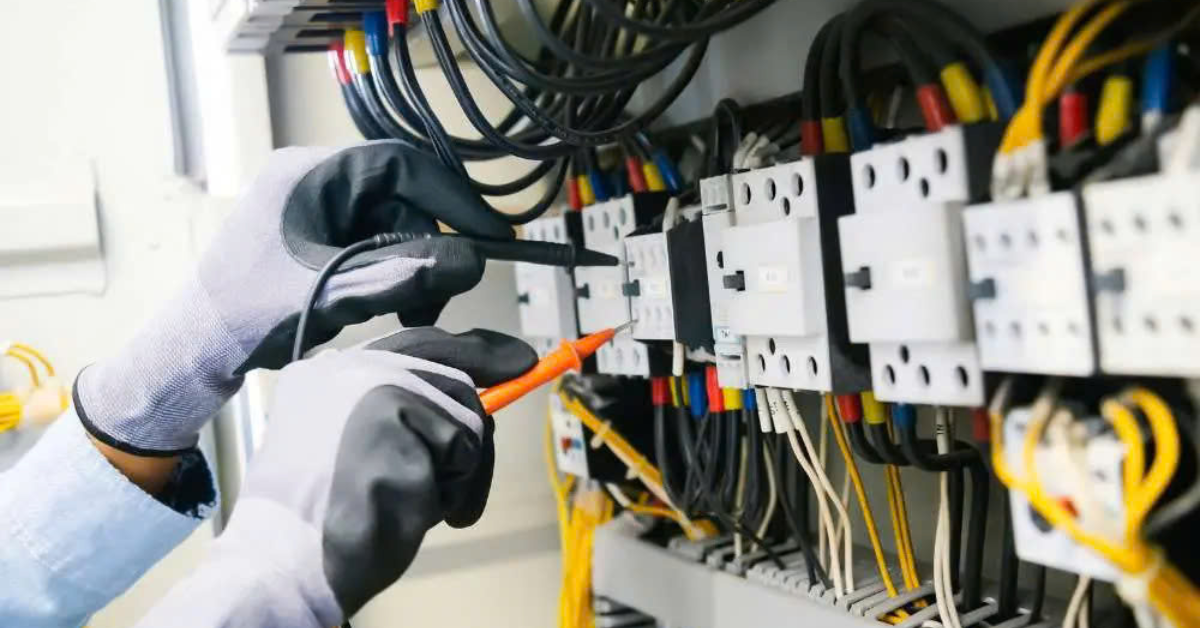

Ưu điểm và tính ứng dụng của từng loại cấp cách điện
4. So sánh và lựa chọn cấp cách điện phù hợp
Việc lựa chọn sai cấp cách điện có thể dẫn đến hậu quả nghiêm trọng: chọn cấp quá thấp khiến thiết bị nhanh cháy do quá nhiệt, trong khi chọn cấp quá cao lại gây lãng phí lớn về chi phí đầu tư.
Khi lựa chọn, các kỹ sư cần cân nhắc kỹ lưỡng các yếu tố cốt lõi sau:
Nhiệt độ môi trường làm việc thực tế: Môi trường xung quanh càng nóng, yêu cầu cấp cách điện của thiết bị phải càng cao để đảm bảo biên độ tản nhiệt an toàn.
Chu kỳ tải của thiết bị: Các động cơ hoạt động liên tục 24/7 hoặc thường xuyên phải chịu quá tải ngắn hạn bắt buộc phải sử dụng từ cấp F trở lên (thường ưu tiên cấp H cho máy phát điện công nghiệp).
Độ ẩm và hóa chất: Khu vực lắp đặt ẩm ướt hoặc có hóa chất ăn mòn đòi hỏi vật liệu cách điện không chỉ chịu nhiệt tốt mà còn phải có lớp sơn tẩm chống ẩm chuyên dụng.
So sánh và lựa chọn cấp cách điện phù hợp
5. Tiêu chuẩn và quy định liên quan đến cấp cách điện
Để đảm bảo chất lượng, tính đồng bộ và an toàn cho người vận hành, hệ thống cách điện của thiết bị điện phải tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật quốc tế và quốc gia.
5.1. Tiêu chuẩn quốc tế và Việt Nam
Các cấp cách điện trên toàn cầu được quy định rõ ràng qua hệ thống tiêu chuẩn quốc tế như IEC 60085 (phân loại nhiệt độ vật liệu cách điện) và IEEE 1. Tại Việt Nam, hệ thống tiêu chuẩn quốc gia TCVN cũng áp dụng tương đương các quy chuẩn này để kiểm định chất lượng nhập khẩu cũng như sản xuất nội địa đối với động cơ điện, máy biến áp và cáp điện.
5.2. Quy trình thử nghiệm và tuân thủ
Trước khi đưa ra thị trường, các thiết bị điện phải trải qua các bài thử nghiệm khắt khe như:
Thử nghiệm lão hóa nhiệt tăng tốc để đo lường tuổi thọ vật liệu.
Kiểm tra độ bền điện môi dưới điện áp cao để phát hiện rò rỉ.
Thử nghiệm khả năng chống chịu độ ẩm và rung động cơ học nhằm đảm bảo thiết bị vận hành an toàn trong mọi điều kiện thực tế.
6. Vai trò & cấp cách điện thường dùng cho máy phát điện tại Việt Nam
Máy phát điện là thiết bị chuyển đổi cơ năng thành điện năng, sinh ra lượng nhiệt lượng khổng lồ trong quá trình hoạt động liên tục. Do đó, hệ thống cách điện đóng vai trò sống còn đối với độ bền của máy.
Vai trò & cấp cách điện thường dùng cho máy phát điện tại Việt Nam
6.1. Vai trò của cấp cách điện với máy phát điện
Chống quá nhiệt cuộn dây: Giúp lớp vỏ bọc dây đồng stator và rotor không bị nóng chảy hay chập cháy khi máy phát phải gánh tải nặng trong thời gian dài (đặc biệt khi mất điện lưới đột ngột).
Tăng độ tin cậy khi vận hành: Đảm bảo máy phát điện hoạt động ổn định trong điều kiện thời tiết nóng ẩm đặc trưng tại Việt Nam, ngăn chặn triệt để hiện tượng phóng điện gây hư hỏng cuộn dây.
6.2. Các cấp cách điện thường sử dụng cho máy phát điện tại Việt Nam
Tại thị trường Việt Nam, do điều kiện khí hậu nhiệt đới gió mùa có độ ẩm và nhiệt độ trung bình năm cao kết hợp với môi trường vận hành công nghiệp khắc nghiệt:
Hầu hết các dòng máy phát điện công nghiệp chính hãng (như Cummins, Perkins, Doosan...) đều tiêu chuẩn hóa hệ thống cách điện ở Cấp H (180°C) hoặc Cấp F (155°C) với lớp sơn tẩm chân không đặc biệt.
Điều này giúp máy phát điện chịu được biên độ nhiệt lớn, chống ẩm mốc tốt và duy trì tuổi thọ vận hành bền bỉ ngay cả khi phải chạy liên tục trong các nhà xưởng, tòa nhà cao tầng hay khu công nghiệp.
Việc hiểu rõ về các cấp cách điện sẽ giúp bạn dễ dàng đánh giá đúng chất lượng, khả năng chịu nhiệt và độ bền của thiết bị, từ đó đưa ra lựa chọn đầu tư an toàn và hiệu quả nhất cho hệ thống điện của công trình. Nếu bạn đang tìm kiếm các dòng máy phát điện, thiết bị vật tư điện, cáp điện chính hãng đạt chuẩn kiểm định với mức giá cạnh tranh nhất cho dự án của mình, hãy liên hệ ngay với Chấn Vũ hôm nay để nhận được sự tư vấn tận tâm và hỗ trợ nhanh chóng từ đội ngũ chuyên gia nhé!
