Công suất biểu kiến là gì và có vai trò như thế nào trong hệ thống điện xoay chiều? Khám phá ngay khái niệm, công thức tính toán chi tiết cũng như cách ứng dụng để quản lý hiệu quả tải điện cho công trình của bạn. Cùng Chấn Vũ tìm hiểu ngay trong bài viết dưới đây nhé!
1. Công suất biểu kiến trong bộ lưu trữ điện là gì?
Trong các hệ thống năng lượng, đặc biệt là các thiết bị lưu trữ điện năng tiên tiến như trạm phát điện di động, bộ lưu điện UPS công nghiệp hay hệ thống pin lưu trữ năng lượng mặt trời, khái niệm công suất biểu kiến đóng vai trò cực kỳ quan trọng. Đây là thông số cốt lõi giúp các kỹ sư và người sử dụng đánh giá chính xác khả năng chịu tải toàn phần của thiết bị, từ đó vận hành hệ thống an toàn, tránh tình trạng quá tải hoặc sập nguồn khi cấp điện cho các thiết bị phụ tải khác nhau.
Công suất biểu kiến trong bộ lưu trữ điện là gì?
1.1. Định nghĩa công suất biểu kiến
Công suất biểu kiến là tổng công suất xuất hiện trong mạch điện xoay chiều, đại diện cho toàn bộ năng lượng được truyền tải từ nguồn điện đến thiết bị tiêu thụ. Nó là sự kết hợp vector giữa công suất tác dụng và công suất phản kháng. Trong các bộ lưu trữ điện, công suất biểu kiến cho biết tổng tải trọng tối đa mà bộ nghịch lưu của thiết bị có thể gánh chịu tại một thời điểm.
1.2. Đơn vị đo và ký hiệu phổ biến
Công suất biểu kiến được ký hiệu bằng chữ S trong các công thức tính toán kỹ thuật điện.
Đơn vị đo tiêu chuẩn là Vôn-Ampe, ký hiệu là VA.
Đối với các hệ thống lưu trữ điện công suất lớn, người ta thường dùng đơn vị kilô Vôn-Ampe ký hiệu là kVA hoặc mê-ga Vôn-Ampe ký hiệu là MVA để thuận tiện cho việc ghi chép và tính toán.
Công thức tính cơ bản là S bằng U nhân I, trong đó U là điện áp hiệu dụng tính bằng Vôn, và I là cường độ dòng điện hiệu dụng tính bằng Ampe.
2. Phân biệt công suất biểu kiến với công suất thực và công suất phản kháng
Để hiểu sâu hơn về bản chất của dòng điện xoay chiều trong các bộ lưu trữ điện, chúng ta cần phân biệt rõ ba loại công suất cơ bản tạo nên hệ thống tam giác công suất:

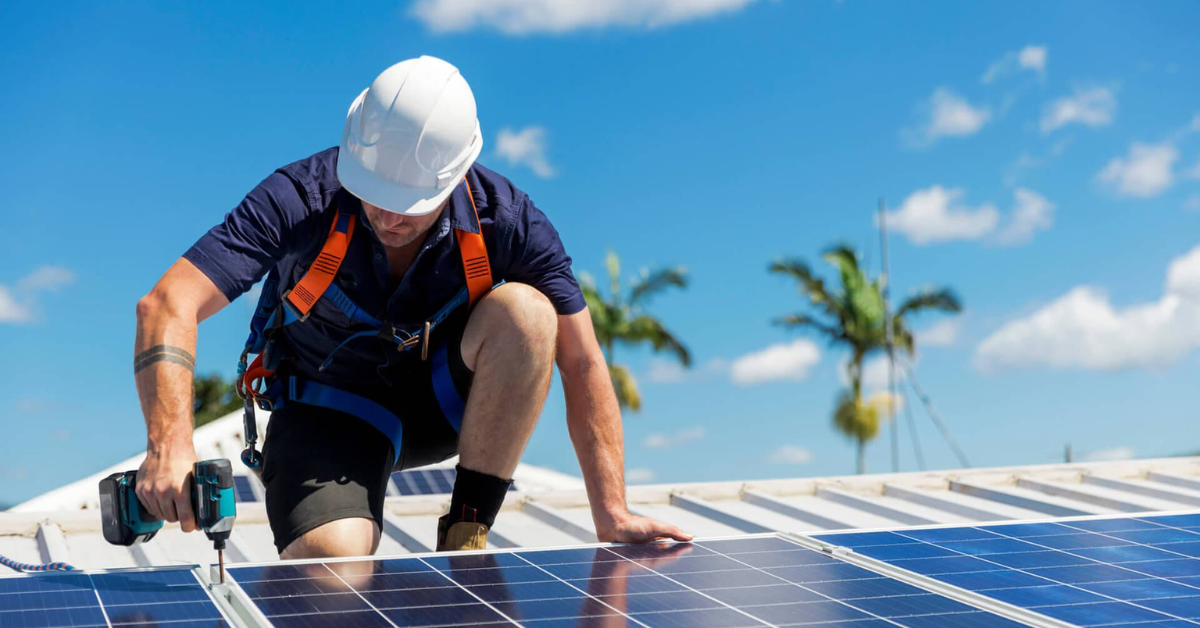

Phân biệt công suất biểu kiến với công suất thực và công suất phản kháng
2.1. Công suất thực (P)
Khái niệm: Còn gọi là công suất tác dụng hoặc công suất hữu công, là phần năng lượng thực sự được chuyển hóa thành các dạng công hữu ích như cơ năng, nhiệt năng hoặc quang năng để vận hành thiết bị.
Đơn vị đo: Oát ký hiệu là W hoặc ki-lô-oát ký hiệu là kW.
Ứng dụng: Đây là công suất thực tế mà các thiết bị như bóng đèn, lò sưởi hay động cơ tiêu thụ để hoạt động.
2.2. Công suất phản kháng (Q)
Khái niệm: Còn gọi là công suất vô công, là phần năng lượng luân chuyển giữa nguồn phát và các thành phần mang tính cảm kháng hoặc dung kháng của tải mà không sinh ra công hữu ích.
Đơn vị đo: Vôn-Ampe phản kháng, ký hiệu là VAR hoặc kVAR.
Ứng dụng: Mặc dù không sinh công trực tiếp, công suất phản kháng là bắt buộc để tạo ra từ trường cho các thiết bị như máy nén, mô-tơ điện hoạt động.
2.3. Công suất biểu kiến (S)
Khái niệm: Là tổng đại số vector của công suất thực và công suất phản kháng, được tính bằng căn bậc hai của tổng bình phương công suất thực cộng bình phương công suất phản kháng.
Ý nghĩa: Công suất biểu kiến phản ánh tổng dòng điện và điện áp mà bộ lưu trữ điện phải cấp cho mạch, do đó thiết bị lưu trữ luôn phải được thiết kế có dung lượng và công suất biểu kiến lớn hơn hoặc bằng tổng công suất của tải để đảm bảo an toàn, không bị ngắt mạch quá tải.
3. Ý nghĩa của công suất biểu kiến đối với bộ lưu trữ điện
Trong các hệ thống năng lượng hiện đại, công suất biểu kiến không chỉ là một thông số kỹ thuật khô khan mà còn đóng vai trò quyết định đến hiệu suất vận hành, độ an toàn và bài toán kinh tế cho toàn bộ hệ thống lưu trữ điện.
Ý nghĩa của công suất biểu kiến đối với bộ lưu trữ điện
3.1. Khả năng cung cấp điện trong trường hợp mất điện lưới
Khi lưới điện quốc gia gặp sự cố hoặc bị cắt đột ngột, bộ lưu trữ điện phải chuyển sang chế độ cấp nguồn dự phòng cho các thiết bị phụ tải. Lúc này, việc nắm rõ công suất biểu kiến giúp người vận hành biết chính xác thiết bị có đủ sức gánh toàn bộ tải khởi động hay không. Nếu tổng công suất biểu kiến của các thiết bị vượt quá giới hạn thiết kế của bộ lưu trữ, hệ thống sẽ bị sập nguồn ngay lập tức do quá tải dòng điện khởi động từ các thiết bị có động cơ.
3.2. Thiết kế hệ thống bộ lưu điện phù hợp
Mỗi hệ thống lưu trữ điện năng đều có giới hạn chịu tải toàn phần tính theo đơn vị VA hoặc kVA. Thông số công suất biểu kiến là căn cứ cốt lõi để các kỹ sư lựa chọn đúng dòng máy biến áp, bộ nghịch lưu và dung lượng pin lưu trữ tương thích. Việc tính toán chính xác giúp tránh tình trạng mua thiết bị quá nhỏ dẫn đến quá tải, hoặc quá lớn gây lãng phí chi phí đầu tư ban đầu.
3.3. Quản lý hiệu quả năng lượng
Hiểu rõ công suất biểu kiến giúp tối ưu hóa hệ số công suất của toàn hệ thống. Khi dòng điện phản kháng được kiểm soát tốt, tổn thất năng lượng trên đường dây dẫn và các thiết bị biến đổi sẽ được giảm thiểu tối đa, giúp bộ lưu trữ điện hoạt động bền bỉ, ít sinh nhiệt và kéo dài tuổi thọ cho các linh kiện điện tử bên trong.
3.4. Chi phí đầu tư và bảo trì
Thiết bị lưu trữ điện có công suất biểu kiến càng lớn thì chi phí đầu tư, lắp đặt và bảo dưỡng định kỳ càng cao. Do đó, việc phân tích kỹ lưỡng nhu cầu thực tế của công trình giúp doanh nghiệp hoặc hộ gia đình chọn đúng cấu hình thiết bị, vừa đáp ứng trọn vẹn nhu cầu sử dụng vừa tối ưu hóa tối đa nguồn ngân sách tài chính.
4. Công thức tính công suất biểu kiến
Để xác định chính xác giá trị công suất biểu kiến trong các mạch điện xoay chiều của hệ thống lưu trữ điện, các kỹ sư thường áp dụng các công thức tính toán tiêu chuẩn dựa trên thông số dòng điện và điện áp:
Tính theo dòng điện và điện áp cơ bản: Công suất biểu kiến bằng tích của điện áp hiệu dụng nhân với cường độ dòng điện hiệu dụng trong mạch.
Tính thông qua tam giác công suất: Khi đã biết giá trị công suất thực và công suất phản kháng, công suất biểu kiến được tính bằng căn bậc hai của tổng bình phương công suất thực cộng với bình phương công suất phản kháng.
Tính thông qua hệ số công suất: Công suất biểu kiến còn có thể được xác định bằng cách lấy công suất thực chia cho hệ số công suất của mạch điện.

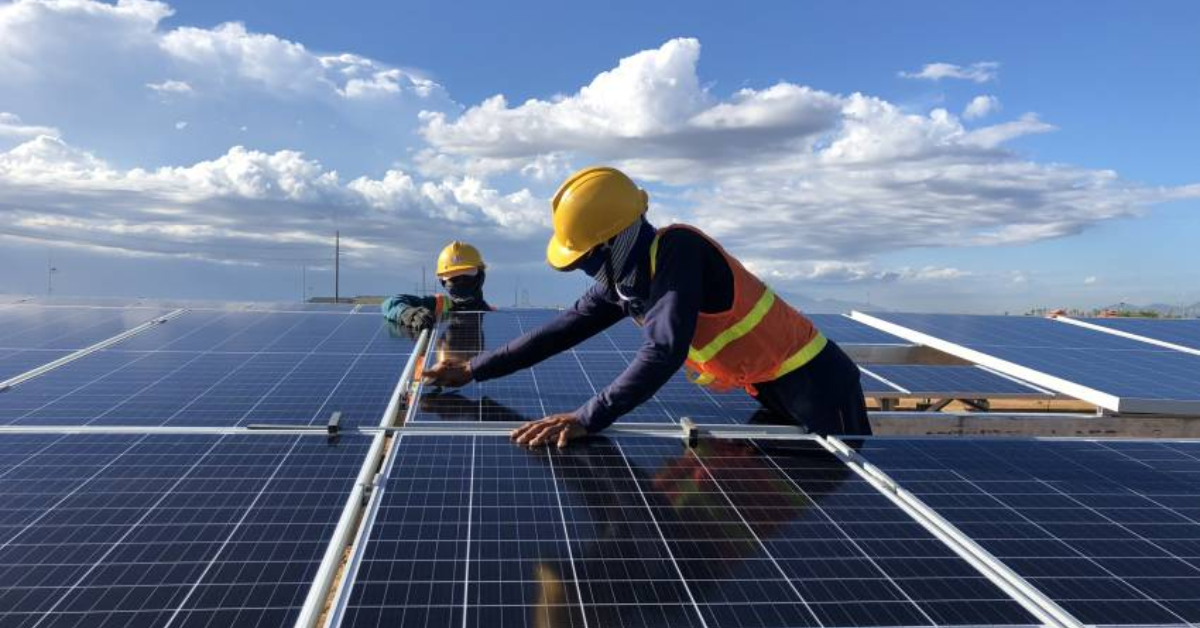

Công thức tính công suất biểu kiến
5. Mối quan hệ giữa công suất biểu kiến với các loại công suất khác
Trong hệ thống điện xoay chiều, công suất biểu kiến, công suất thực và công suất phản kháng có mối liên hệ mật thiết với nhau thông qua mô hình tam giác công suất, biểu thị bằng các đặc tính sau:
Sự bù trừ và tương quan: Công suất biểu kiến luôn có giá trị lớn hơn hoặc bằng công suất thực. Trong một hệ thống điện lý tưởng hoàn hảo với hệ số công suất tuyệt đối, công suất biểu kiến sẽ bằng đúng công suất thực vì không có công suất phản kháng tiêu tốn.
Vai trò của hệ số công suất: Hệ số công suất chính là tỷ số giữa công suất thực và công suất biểu kiến. Hệ số này càng cao thì hiệu quả truyền tải điện năng của bộ lưu trữ càng lớn, nghĩa là phần lớn năng lượng cung cấp đều được chuyển hóa thành công hữu ích thay vì bị tiêu hao vào từ trường vô công.
6. Ứng dụng công suất biểu kiến trong đời sống
Trong thực tế vận hành hệ thống điện dân dụng cũng như công nghiệp, công suất biểu kiến là thông số nền tảng giúp các kỹ sư và người sử dụng tính toán, lựa chọn và bảo vệ thiết bị an toàn.

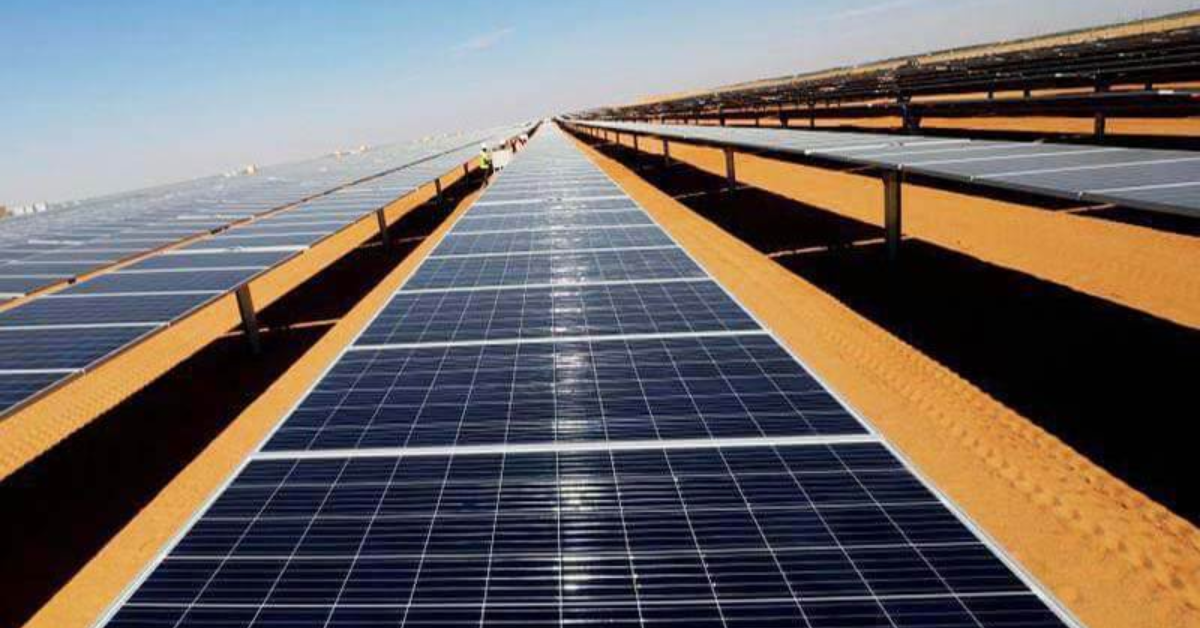

Ứng dụng công suất biểu kiến trong đời sống
6.1. Ví dụ về các thiết bị điện thường gặp
Hầu hết các thiết bị điện xoay chiều trong gia đình và nhà xưởng như máy điều hòa không khí, tủ lạnh, máy giặt, máy bơm nước hay động cơ điện đều tiêu thụ đồng thời cả công suất thực và công suất phản kháng. Do đó, các nhà sản xuất thiết bị luôn ghi rõ thông số công suất biểu kiến hoặc định mức dòng điện trên nhãn năng lượng để người dùng dễ dàng tính toán tải trọng khi kết hợp với các nguồn điện dự phòng hoặc bộ lưu điện.
6.2. Ảnh hưởng đến thiết kế và vận hành hệ thống điện
Việc nắm bắt chính xác công suất biểu kiến giúp các đơn vị thiết kế hệ thống điện lựa chọn đúng tiết diện dây dẫn, công suất máy biến áp, thiết bị đóng cắt aptomat và bộ lưu trữ điện phù hợp. Nếu bỏ qua thông số này, hệ thống rất dễ gặp tình trạng quá tải biểu kiến dù tổng công suất thực của các thiết bị có vẻ vẫn nằm trong giới hạn cho phép, từ đó gây sập nguồn hoặc hư hỏng thiết bị.
7. Những yếu tố ảnh hưởng đến công suất biểu kiến trong bộ lưu trữ điện
Trong quá trình cung cấp điện năng cho phụ tải, công suất biểu kiến của bộ lưu trữ điện có thể biến động tùy thuộc vào các yếu tố kỹ thuật cốt lõi sau:

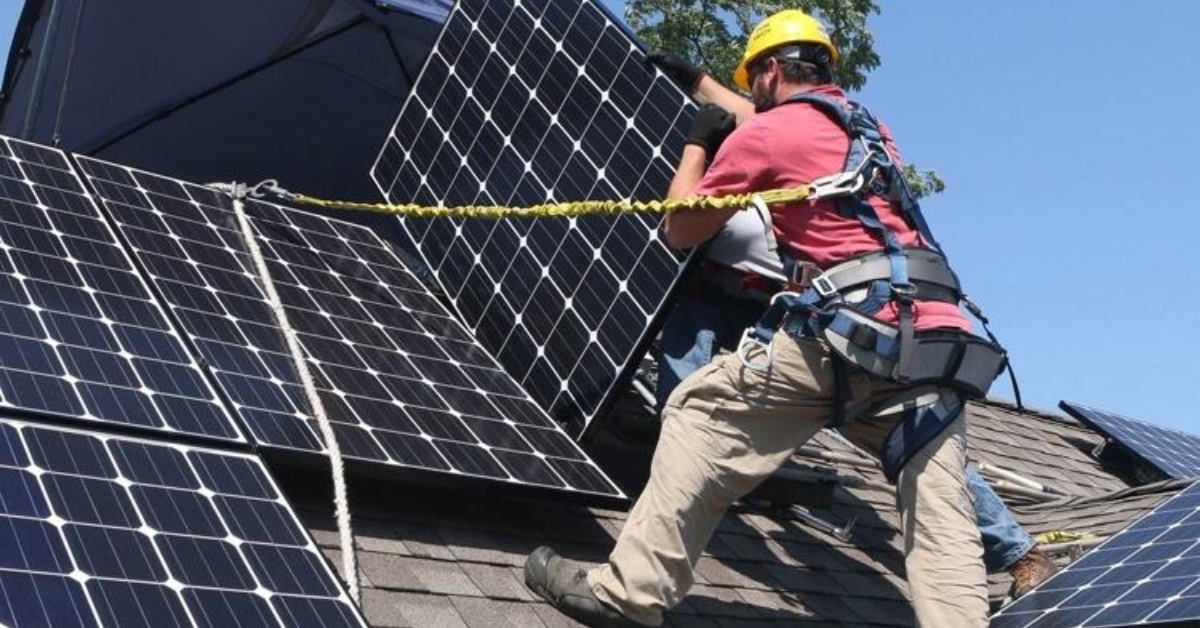

Những yếu tố ảnh hưởng đến công suất biểu kiến trong bộ lưu trữ điện
7.1. Hệ số công suất
Hệ số công suất là tỷ lệ giữa công suất thực và công suất biểu kiến. Khi hệ số công suất của tải thấp, lượng công suất phản kháng trong mạch sẽ tăng lên, kéo theo công suất biểu kiến tăng cao đáng kể. Điều này đòi hỏi bộ lưu trữ điện phải gánh một dòng điện toàn phần lớn hơn nhiều so với công suất hữu ích thực tế mà thiết bị tiêu thụ.
7.2. Chất lượng của các thành phần điện tử và thiết kế của bộ lưu trữ điện
Cấu trúc phần cứng, chất lượng của bộ nghịch lưu và các linh kiện bên trong bộ lưu trữ điện đóng vai trò quyết định khả năng đáp ứng công suất biểu kiến. Các thiết bị cao cấp được thiết kế tối ưu hóa khả năng chuyển đổi năng lượng sẽ giúp hạn chế tối đa các tổn thất nội tại, đảm bảo bộ lưu trữ cung cấp dòng điện ổn định và đạt hiệu suất cao nhất cho hệ thống.
7.3. Tải điện kết nối với bộ lưu điện
Tính chất của các thiết bị phụ tải kết nối trực tiếp vào bộ lưu trữ điện tác động trực tiếp đến công suất biểu kiến. Các thiết bị mang tính cảm kháng lớn như mô-tơ, máy nén khí hoặc máy biến áp sẽ đòi hỏi lượng công suất phản kháng cao khi khởi động, làm tăng mạnh công suất biểu kiến và yêu cầu bộ lưu trữ phải có biên độ dự phòng an toàn.
8. Công suất biểu kiến trên tấm pin năng lượng mặt trời
Bên cạnh các bộ lưu trữ điện, công suất biểu kiến cũng xuất hiện và đóng vai trò quan trọng trong việc đánh giá tổng năng lượng của các hệ thống điện mặt trời hiện đại.

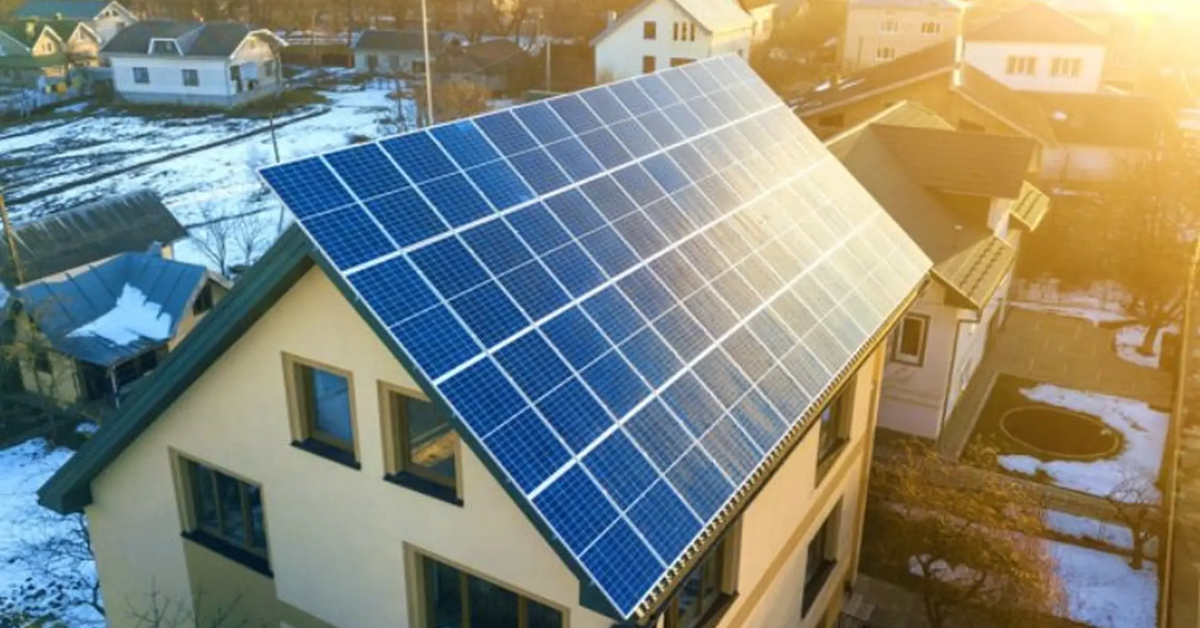

Công suất biểu kiến trên tấm pin năng lượng mặt trời
8.1. Ý nghĩa công suất biểu kiến trong hệ thống điện mặt trời
Các tấm pin năng lượng mặt trời tạo ra dòng điện một chiều, sau đó được bộ nghịch lưu hòa lưới hoặc bộ lưu trữ chuyển đổi thành dòng điện xoay chiều để cung cấp cho tải. Tại giai đoạn chuyển đổi này, việc hiểu rõ công suất biểu kiến giúp các kỹ sư cấu hình chính xác công suất của bộ nghịch lưu sao cho tương thích hoàn hảo với năng lượng tối đa mà dàn pin mặt trời có thể sản sinh, tránh tình trạng nghẽn cổ chai hoặc lãng phí công suất phát.
8.2. Thông số và cách đo trên tấm pin
Trên các thông số kỹ thuật của tấm pin năng lượng mặt trời hoặc bộ chuyển đổi năng lượng đi kèm, các chỉ số về điện áp và cường độ dòng điện tối đa luôn được niêm yết rõ ràng. Việc đo đạc và kiểm tra các thông số này bằng thiết bị chuyên dụng giúp đánh giá chính xác hiệu suất hoạt động thực tế của hệ thống, từ đó kịp thời phát hiện các suy hao hoặc sự cố kỹ thuật trong quá trình vận hành lâu dài.
Việc nắm vững khái niệm, công thức tính toán cũng như ý nghĩa của công suất biểu kiến sẽ giúp bạn dễ dàng lựa chọn và vận hành các hệ thống bộ lưu trữ điện, thiết bị năng lượng mặt trời một cách an toàn, hiệu quả và tối ưu chi phí nhất. Nếu bạn đang tìm kiếm các giải pháp bộ lưu trữ điện, thiết bị inverter, vật tư điện và phụ kiện chính hãng, đạt chuẩn kiểm định với mức giá cạnh tranh nhất cho dự án của mình, hãy liên hệ ngay với Chấn Vũ hôm nay để nhận được sự tư vấn tận tâm và hỗ trợ nhanh chóng từ đội ngũ chuyên gia nhé!
