Khám phá ngay cách chọn tụ bù chuẩn xác nhất giúp nâng cao hệ số công suất cos phi, giảm thiểu tổn thất điện năng và tránh tình trạng bị phạt tiền công suất phản kháng hàng tháng. Việc nắm vững nguyên tắc và phương pháp lựa chọn dung lượng tụ phù hợp sẽ giúp bạn tối ưu hóa hiệu quả vận hành cho hệ thống điện nhà xưởng và tòa nhà. Cùng Chấn Vũ tìm hiểu chi tiết ngay trong bài viết dưới đây nhé!
1. Tại sao cần chọn đúng tụ bù cho hệ thống điện?
Việc đầu tư lắp đặt tủ tụ bù là một hạng mục không thể thiếu trong các công trình công nghiệp và thương mại. Tuy nhiên, nếu không tính toán và lựa chọn dung lượng chính xác, hệ thống sẽ không đạt được hiệu quả như mong muốn. Dưới đây là những lý do cốt lõi vì sao bạn bắt buộc phải chọn đúng tụ bù cho hệ thống điện của mình:

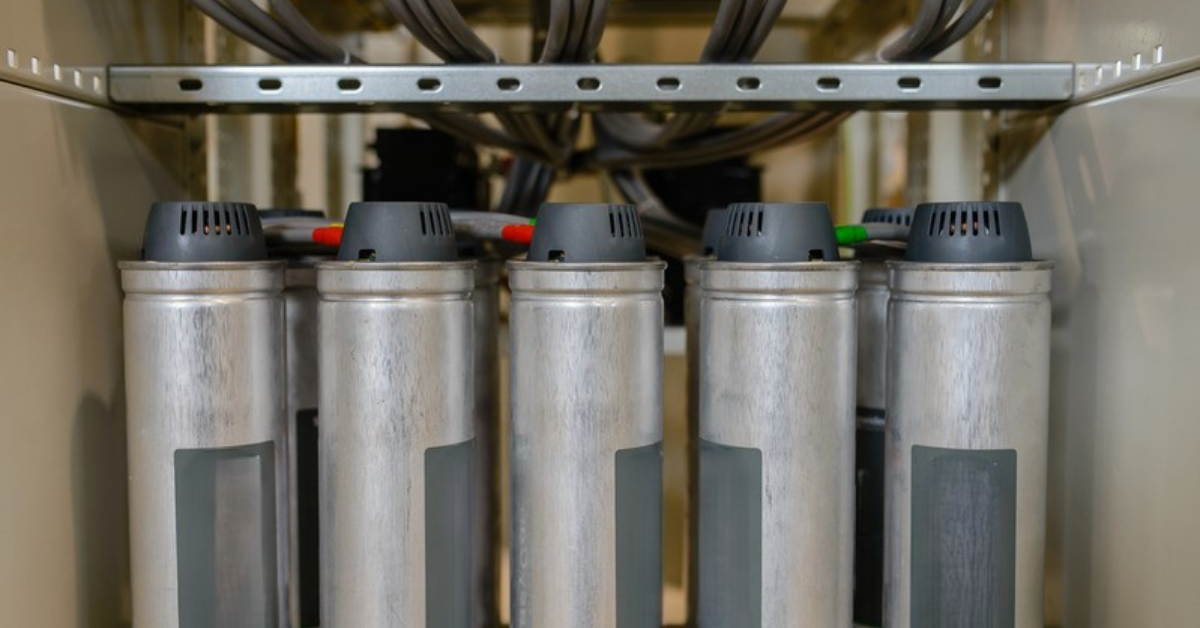

Tại sao cần chọn đúng tụ bù cho hệ thống điện?
1.1. Giảm tiền phạt công suất phản kháng
Theo quy định của ngành điện lực, các cơ sở sản xuất, nhà xưởng hay tòa nhà có mức tiêu thụ điện năng lớn phải duy trì hệ số công suất phản kháng ở mức ổn định (thường yêu cầu hệ số cos phi tối thiểu phải đạt từ 0.95 trở lên). Nếu hệ số này rớt xuống thấp hơn mức quy định do các thiết bị như động cơ, máy biến áp tiêu thụ quá nhiều công suất phản kháng, doanh nghiệp sẽ phải gánh thêm khoản tiền phạt hàng tháng rất lớn trong hóa đơn tiền điện. Chọn đúng tụ bù giúp bổ sung đầy đủ lượng công suất phản kháng thiếu hụt, đưa hệ số cos phi về ngưỡng chuẩn và triệt tiêu hoàn toàn khoản tiền phạt này.
1.2. Tối ưu dung lượng trạm biến áp và giảm hao hụt đường dây
Khi dòng điện phản kháng phải truyền tải dọc theo đường dây và máy biến áp, nó chiếm một phần công suất biểu kiến đáng kể, khiến thiết bị nhanh bị quá tải và nóng lên. Bằng cách lắp đặt tụ bù đặt gần phụ tải, dòng điện phản kháng sẽ được triệt tiêu ngay tại chỗ thay vì phải chạy vòng vèo qua lưới điện truyền tải. Điều này giúp giải phóng đáng kể công suất của máy biến áp, giảm thiểu tình trạng sụt áp trên đường dây dài, đồng thời cắt giảm tối đa tổn thất điện năng hao phí trong quá trình vận hành hệ thống.
2. Bốn cách chọn tụ bù công suất phản kháng chuẩn nhất
Để lựa chọn được dung lượng tụ bù phù hợp và chính xác nhất cho công trình, các kỹ sư điện thường áp dụng bốn phương pháp phổ biến và tối ưu dưới đây:

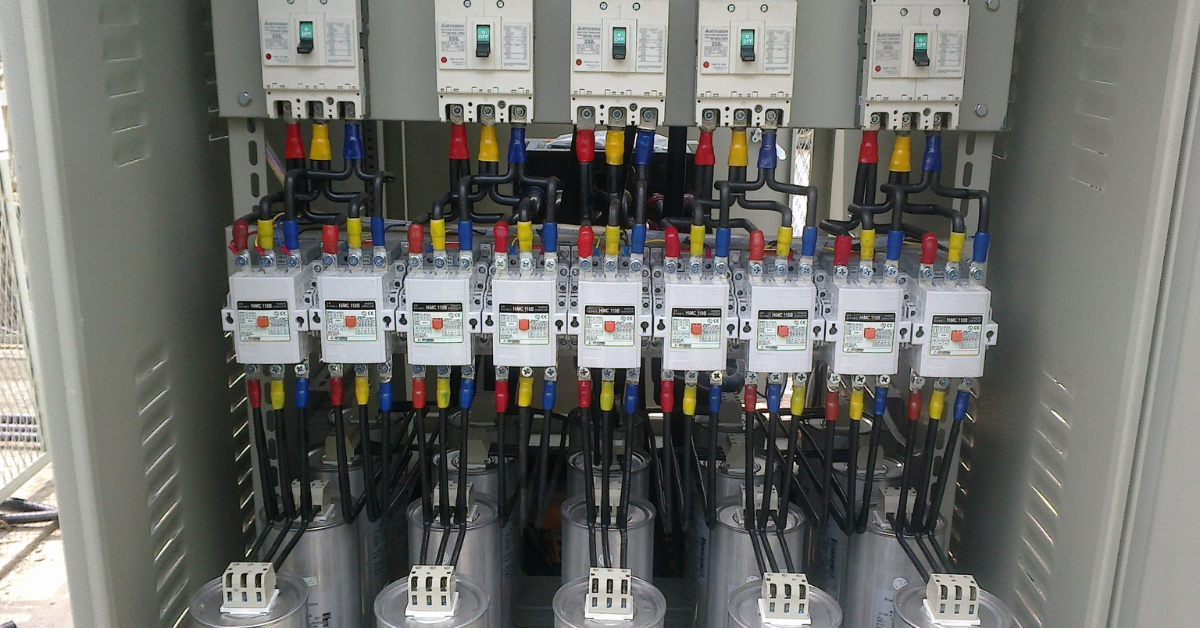

Bốn cách chọn tụ bù công suất phản kháng chuẩn nhất
2.1. Chọn tụ bù theo công suất phụ tải và hệ số cosφ
Đây là phương pháp tính toán chi tiết và chuẩn xác kỹ thuật nhất dựa trên công suất tác dụng thực tế của hệ thống cùng với hệ số công suất hiện tại và hệ số công suất mục tiêu muốn đạt được. Bằng cách quy đổi giá trị góc lệch pha giữa dòng điện và điện áp, bạn sẽ tính ra chính xác tổng số kVAR cần bù thêm. Cách làm này giúp tủ tụ bù đáp ứng hoàn hảo nhu cầu thực tế của phụ tải, không lo bị thiếu hụt dung lượng hay dư thừa gây quá áp.
2.2. Chọn tụ bù theo bảng tra hệ số công suất
Đối với những người làm thiết kế cần sự nhanh chóng, tiện lợi nhưng vẫn đảm bảo độ chính xác cao, bảng tra hệ số bù tiêu chuẩn là công cụ không thể thiếu. Bảng tra này đã được tính toán sẵn các hệ số nhân dựa trên mức cos phi ban đầu của hệ thống và mức cos phi mong muốn đạt được. Bạn chỉ cần lấy tổng công suất tác dụng của trạm, sau đó gióng theo bảng tra để lấy hệ số nhân trực tiếp, từ đó ra ngay tổng dung lượng tụ cần lắp mà không cần thực hiện các phép tính thủ công phức tạp.
2.3. Chọn tụ bù theo công suất trạm biến áp
Phương pháp này thường được áp dụng khi bạn cần ước tính nhanh dung lượng tụ bù tổng cho toàn bộ trạm biến áp mà chưa có số liệu chi tiết về từng thiết bị bên dưới. Theo kinh nghiệm thực tế của thợ điện lâu năm, tổng dung lượng tụ bù thường được chọn bằng khoảng từ ba mươi đến bốn mươi phần trăm công suất định mức của máy biến áp. Ví dụ, trạm biến áp có công suất một ngàn kVA thì dung lượng tủ tụ bù tổng sẽ dao động trong khoảng từ ba trăm đến bốn trăm kVAR, sau đó chia thành nhiều cấp linh hoạt.
2.4. Chọn tụ bù theo giá trị trên hóa đơn điện
Phương pháp tận dụng số liệu từ hóa đơn tiền điện hàng tháng là cách thực tế nhất khi bạn muốn cải tạo hoặc nâng cấp hệ thống bù cho một cơ sở đang hoạt động ổn định. Bằng cách dựa vào tổng lượng điện năng tác dụng và điện năng phản kháng ghi trên hóa đơn của tháng gần nhất, bạn sẽ xác định được tỷ lệ tiêu thụ phản kháng thực tế. Từ đó, dễ dàng tính ra chính xác lượng kVAR cần bù thêm trong mỗi chu kỳ ghi chỉ số để vừa giải quyết dứt điểm tiền phạt, vừa tối ưu hóa chi phí vận hành cho doanh nghiệp.
3. Các tiêu chí chọn tụ bù khác theo tiêu chuẩn IEC
Bên cạnh việc tính toán dung lượng tổng dựa trên công suất phụ tải, việc tuân thủ các tiêu chuẩn kỹ thuật quốc tế IEC khi lựa chọn chủng loại phần cứng là yếu tố quyết định độ bền và sự an toàn của toàn bộ tủ điện.

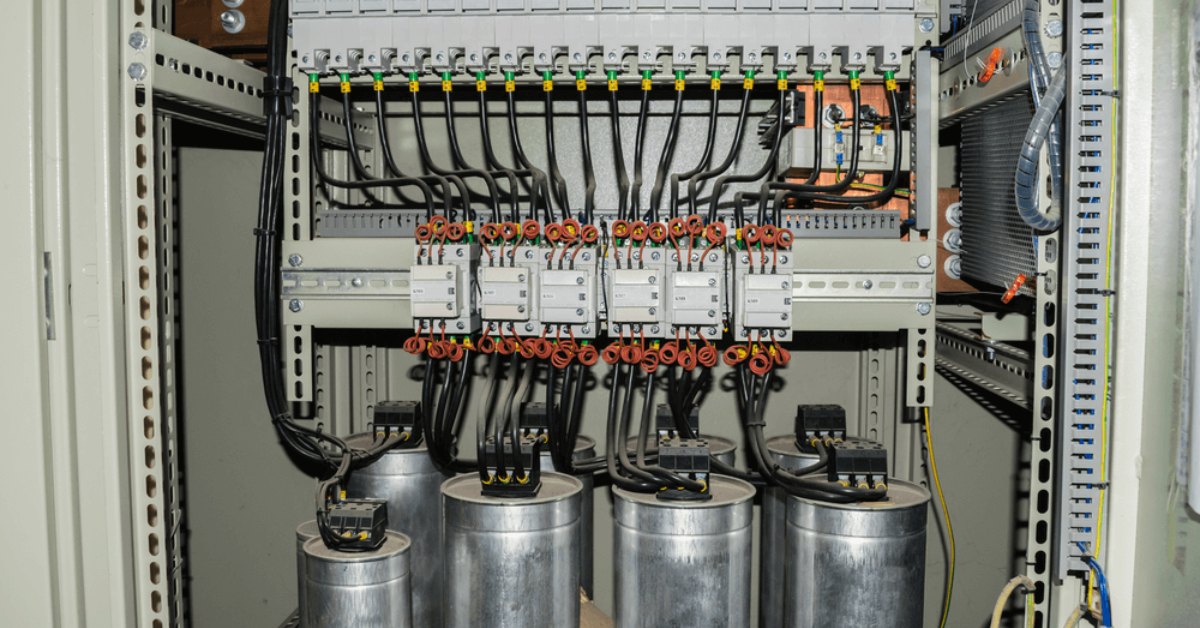

Các tiêu chí chọn tụ bù khác theo tiêu chuẩn IEC
3.1. Lựa chọn giữa tụ khô và tụ dầu
Theo tiêu chuẩn kỹ thuật, việc phân chia lựa chọn giữa tụ bù khô và tụ dầu phụ thuộc rất nhiều vào môi trường vận hành và công suất thực tế của hệ thống:
Tụ bù khô: Thường có thiết kế hình trụ nhỏ gọn, dễ dàng lắp đặt trong các không gian tủ điện hẹp. Loại này thích hợp cho các hệ thống có công suất vừa và nhỏ, môi trường làm việc ổn định, nhiệt độ không quá cao và ít chịu các biến động dòng điện đột ngột.
Tụ bù dầu: Có thiết kế dạng hình hộp chữ nhật chắc chắn, bên trong chứa dầu cách điện chuyên dụng giúp tản nhiệt cực nhanh. Tụ dầu là sự lựa chọn bắt buộc cho các hệ thống công nghiệp nặng, công suất lớn, nơi các thiết bị hoạt động liên tục với cường độ cao và chịu được các điều kiện khắc nghiệt tốt hơn tụ khô.
3.2. Chọn điện áp định mức cho tụ bù
Điện áp định mức ghi trên nhãn của tụ bù phải luôn tương thích hoặc cao hơn mức điện áp thực tế của lưới điện nơi lắp đặt. Ví dụ, trên lưới điện hạ thế ba pha thông thường có điện áp danh định là 380V hoặc 415V, bạn không thể chọn loại tụ có điện áp định mức thấp hơn vì sẽ làm tụ nhanh chóng bị đánh thủng lớp cách điện, gây phồng hoặc nổ. Thậm chí, trong các hệ thống có sự xuất hiện của sóng hài làm tăng áp trên lưới, các kỹ sư thường chủ động chọn dòng tụ có điện áp định mức cao hơn hẳn (ví dụ tụ định mức 440V hoặc 525V dùng cho lưới 380V - 400V) để đảm bảo độ bền tối đa.
3.3. Khi nào cần chọn tụ bù kết hợp cuộn kháng lọc sóng hài?
Sóng hài bậc cao sinh ra từ các thiết bị điện tử công suất lớn như biến tần, lò cảm ứng hay hệ thống đèn LED công suất lớn là "kẻ thù số một" của tụ điện, có thể làm tụ quá nhiệt, phồng rộp và phá hủy chỉ sau thời gian ngắn. Do đó, bạn bắt buộc phải chọn giải pháp lắp đặt tụ bù kết hợp đồng bộ cùng cuộn kháng lọc sóng hài (thường là cuộn kháng 7% hoặc 14%) khi tỷ lệ sóng hài trong nhà máy vượt ngưỡng cho phép theo tiêu chuẩn kỹ thuật, giúp triệt tiêu dòng điện bậc cao và bảo vệ an toàn tuyệt đối cho hệ thống tụ bù.
4. Những lưu ý quan trọng khi chọn và lắp đặt tụ bù
Quá trình lựa chọn và thi công lắp đặt tủ tụ bù đòi hỏi sự chính xác và tuân thủ nghiêm ngặt các nguyên tắc an toàn điện:
Không chọn dung lượng tụ vượt quá nhu cầu thực tế: Việc lắp tụ bù quá lớn không chỉ gây lãng phí chi phí đầu tư ban đầu mà còn dễ dẫn đến hiện tượng quá áp trên lưới điện vào những giờ thấp điểm khi các máy móc chính trong nhà máy ngưng hoạt động.
Tính toán kỹ hệ thống đóng cắt (Contactor chuyên dụng): Dòng điện khi đóng ngắt tụ điện rất lớn, do đó bạn phải sử dụng loại contactor chuyên dụng cho mạch tụ (có tích hợp điện trở hạn dòng chống sốc) để tránh tình trạng dính tiếp điểm hoặc cháy nổ thiết bị.
Đảm bảo không gian tản nhiệt và điện trở xả: Tụ điện tỏa nhiệt lượng khá lớn trong quá trình vận hành, vì vậy tủ điện cần được bố trí khoảng hở hợp lý hoặc lắp quạt thông gió. Đồng thời, tủ bù phải luôn trang bị sẵn điện trở xả để đưa điện áp về mức an toàn khi ngắt nguồn, tránh gây nguy hiểm cho nhân viên kỹ thuật khi bảo trì.

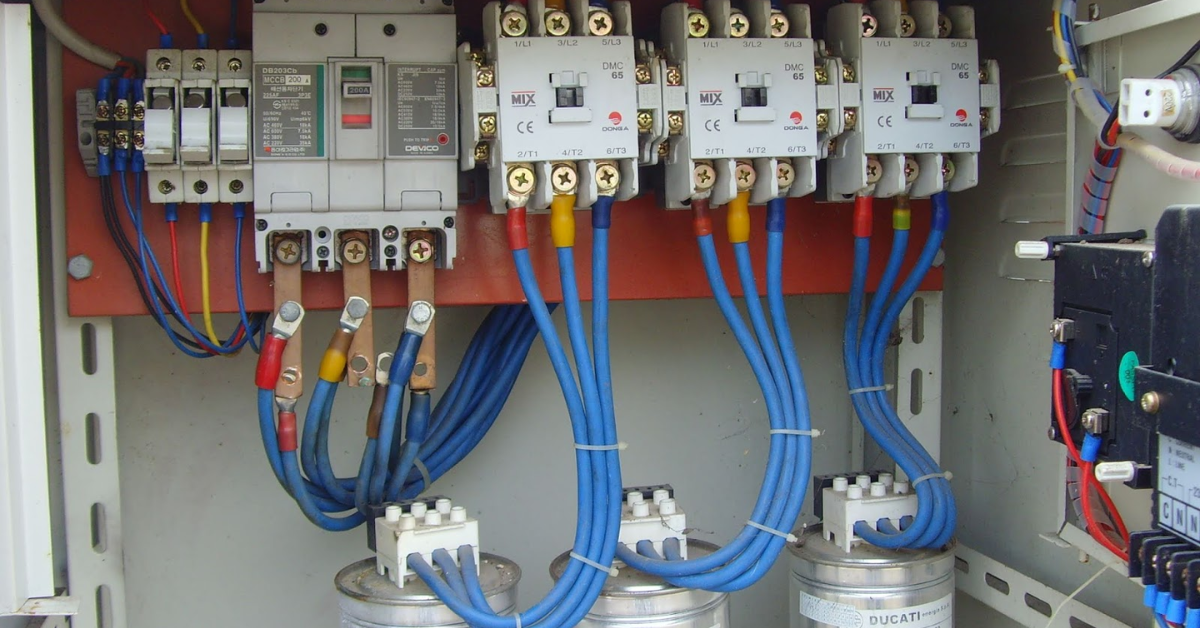

Những lưu ý quan trọng khi chọn và lắp đặt tụ bù
5. Kết luận
Lựa chọn đúng loại tụ bù, tính toán chuẩn xác dung lượng và tuân thủ các tiêu chuẩn kỹ thuật quốc tế là chìa khóa vàng giúp hệ thống điện vận hành ổn định, bền bỉ. Đầu tư một hệ thống tủ tụ bù chất lượng không chỉ giúp doanh nghiệp triệt tiêu hoàn toàn khoản tiền phạt công suất phản kháng hàng tháng mà còn bảo vệ an toàn cho toàn bộ hạ tầng lưới điện công nghiệp.
Việc nắm vững các phương pháp tính toán, lựa chọn đúng chủng loại tụ bù và tuân thủ các tiêu chuẩn kỹ thuật sẽ giúp bạn xây dựng được một hệ thống bù công suất phản kháng đạt hiệu quả tối ưu nhất. Đây là giải pháp cốt lõi giúp doanh nghiệp nâng cao hệ số công suất, triệt tiêu hoàn toàn tiền phạt phản kháng và bảo vệ an toàn cho toàn bộ hạ tầng lưới điện. Nếu bạn đang tìm kiếm các dòng tụ bù, bộ điều khiển, cuộn kháng và thiết bị điện chính hãng, chất lượng cao với mức giá tốt nhất, hãy liên hệ ngay với Chấn Vũ hôm nay để nhận được sự tư vấn tận tâm và hỗ trợ nhanh chóng từ đội ngũ chuyên gia nhé!
