Tiêu chuẩn kỹ thuật đóng vai trò cực kỳ quan trọng trong ngành điện công nghiệp, đặc biệt là các thiết bị kết nối nguồn. Trong bài viết này, Chấn Vũ sẽ cung cấp thông tin toàn diện về tiêu chuẩn IEC 60309, giúp bạn hiểu rõ về cấu tạo, thông số kỹ thuật, cách giải mã màu sắc và hướng dẫn lựa chọn ổ cắm, phích cắm công nghiệp phù hợp, đảm bảo an toàn và hiệu suất tối ưu cho hệ thống.
Tiêu chuẩn IEC 60309 là gì?
IEC 60309 là một bộ tiêu chuẩn quốc tế được ban hành bởi Ủy ban Kỹ thuật Điện Quốc tế (International Electrotechnical Commission – IEC). Tiêu chuẩn này quy định về các loại phích cắm, ổ cắm và bộ ghép nối dùng cho mục đích công nghiệp, đặc biệt là ở những nơi yêu cầu khả năng chịu tải và độ bền cao hơn so với các thiết bị dân dụng thông thường.
Mục tiêu chính của tiêu chuẩn IEC 60309 là đảm bảo tính an toàn, khả năng tương thích và hoán đổi cho nhau giữa các thiết bị kết nối nguồn điện trên toàn thế giới. Việc tuân thủ tiêu chuẩn này giúp ngăn chặn việc kết nối nhầm thiết bị vào nguồn điện không phù hợp (ví dụ: Cắm phích cắm 110V vào ổ cắm 400V), từ đó giảm thiểu nguy cơ cháy nổ, hỏng hóc thiết bị và tai nạn lao động.
Tiêu chuẩn IEC 60309 là gì?
Cấu tạo và thông số kỹ thuật của IEC 60309
Phích cắm và ổ cắm tuân thủ tiêu chuẩn IEC 60309 có cấu tạo đặc trưng, được thiết kế để chịu được các điều kiện môi trường khắc nghiệt và dòng điện lớn trong công nghiệp. Các bộ phận chính bao gồm:
Vỏ ngoài: Sử dụng vật liệu bền bỉ như nhựa tổng hợp (thường là Polyamide) hoặc kim loại. Được thiết kế để chịu được các điều kiện môi trường khắc nghiệt. Có khả năng chống va đập, chống ăn mòn, và chống thấm nước (đạt các cấp bảo vệ IP).
Các bộ phận dẫn điện: Bao gồm các chân cắm (pins) trên phích cắm và các lỗ tiếp xúc (sleeves) trên ổ cắm, được làm bằng vật liệu dẫn điện cao (thường là đồng thau hoặc hợp kim đồng). Các tiếp điểm này được bao bọc bên trong vỏ để đảm bảo an toàn tối đa khi kết nối và ngắt kết nối.
Điểm đặc biệt nhất trong thông số kỹ thuật là cơ chế khóa chốt đất.
Dòng định mức (Rated Current): Quy định khả năng chịu tải dòng điện tối đa, với các mức tiêu chuẩn là 16A, 32A, 63A, và 125A.
Điện áp và tần số (Voltage and Frequency): Thông số quyết định màu sắc vỏ thiết bị (ví dụ: Xanh cho 200–250V, Đỏ cho 380–480V). Tần số hoạt động tiêu chuẩn là 50/60 Hz.
Cơ chế khóa an toàn (Keyway System): Vị trí của chốt đất (cực E) là thông số kỹ thuật then chốt, được quy định theo góc đồng hồ trên mặt ổ cắm. Cơ chế này đảm bảo rằng chỉ phích cắm có thông số điện áp tương thích mới có thể kết nối được với ổ cắm tương ứng, ngăn chặn việc kết nối nhầm và đảm bảo an toàn.
Cấp bảo vệ IP (Ingress Protection): Chỉ khả năng chống bụi và chống nước, thường là IP44 (chống bắn nước) cho môi trường thông thường hoặc IP67 (chống ngâm nước tạm thời) cho môi trường khắc nghiệt.

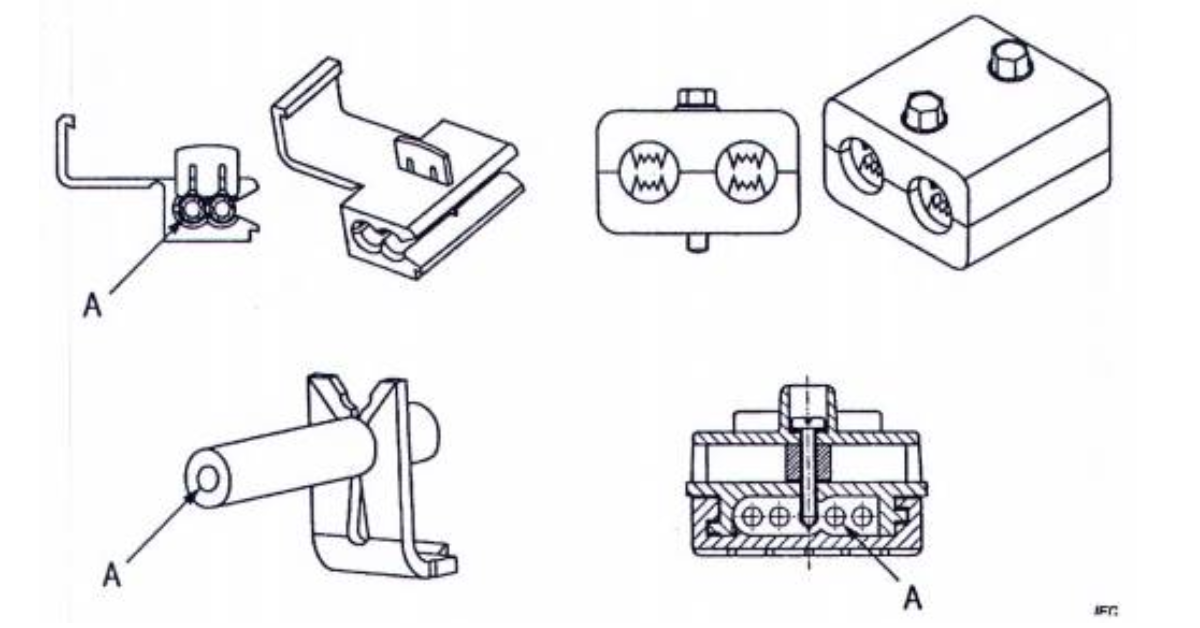

Cấu tạo và thông số kỹ thuật của IEC 60309
Giải mã màu theo tiêu chuẩn IEC 60309
Để đơn giản hóa việc nhận biết điện áp và tránh nhầm lẫn khi lắp đặt hoặc vận hành, tiêu chuẩn IEC 60309 quy định sử dụng các màu sắc khác nhau cho vỏ thiết bị tương ứng với mức điện áp sử dụng. Sự quy định này là bắt buộc và được áp dụng thống nhất trên toàn thế giới, mang lại sự tiện lợi và an toàn cao.

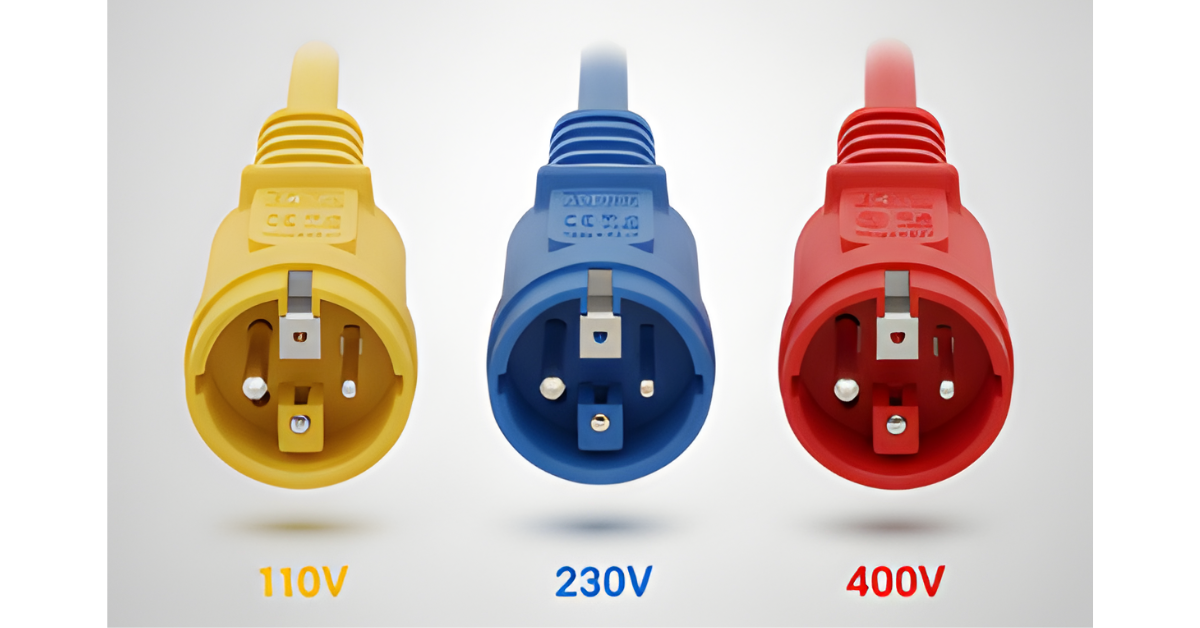

Màu xanh (230V)
Màu xanh lam (Blue) là màu sắc quy định cho các thiết bị hoạt động ở mức điện áp danh định từ 200V đến 250V, thường là các ứng dụng một pha. Đây là dải điện áp phổ biến nhất trong các môi trường công nghiệp và dân dụng ở nhiều quốc gia, được sử dụng cho các thiết bị chiếu sáng, máy móc nhỏ hoặc các công cụ cầm tay.
Màu đỏ (400V – 3 pha)
Màu đỏ (Red) được dành cho các ứng dụng ba pha với điện áp danh định từ 380V đến 480V. Dải điện áp này thường được sử dụng để cung cấp năng lượng cho các máy móc công suất lớn như động cơ, máy nén khí hoặc các thiết bị cần nguồn điện ba pha ổn định và mạnh mẽ. Việc sử dụng màu đỏ giúp nhân viên kỹ thuật dễ dàng nhận ra các điểm kết nối điện áp cao, tăng cường sự cẩn thận.
Màu đỏ (400V – 3 pha)
Màu vàng (110V)
Màu vàng (Yellow) chỉ định các thiết bị dùng ở điện áp thấp 100V đến 130V. Mức điện áp này thường được sử dụng tại các công trường xây dựng hoặc các khu vực ẩm ướt, nguy hiểm, nơi mà việc sử dụng điện áp thấp hơn giúp giảm thiểu rủi ro điện giật nghiêm trọng.
Màu đen, tím và các màu khác
Ngoài ba màu phổ biến trên, tiêu chuẩn IEC 60309 còn quy định các màu khác cho các dải điện áp đặc biệt hơn. Ví dụ, màu đen cho dải 500V đến 690V, màu tím cho dải 20V đến 25V hoặc màu trắng cho tần số cao hơn 100 Hz. Sự phân loại màu sắc này là một công cụ trực quan mạnh mẽ, giúp người dùng ngay lập tức xác định thông số kỹ thuật chỉ qua màu sắc bên ngoài.
Màu đen, tím và các màu khác
Cách chọn ổ cắm và phích cắm công nghiệp theo IEC 60309
Việc lựa chọn đúng ổ cắm và phích cắm công nghiệp theo tiêu chuẩn IEC 60309 là bước quan trọng để đảm bảo tính toàn vẹn và hiệu quả của hệ thống điện. Để chọn được thiết bị phù hợp, người dùng cần xem xét đồng thời nhiều yếu tố kỹ thuật, trong đó ba yếu tố chính là dòng định mức, điện áp và cấp bảo vệ IP.

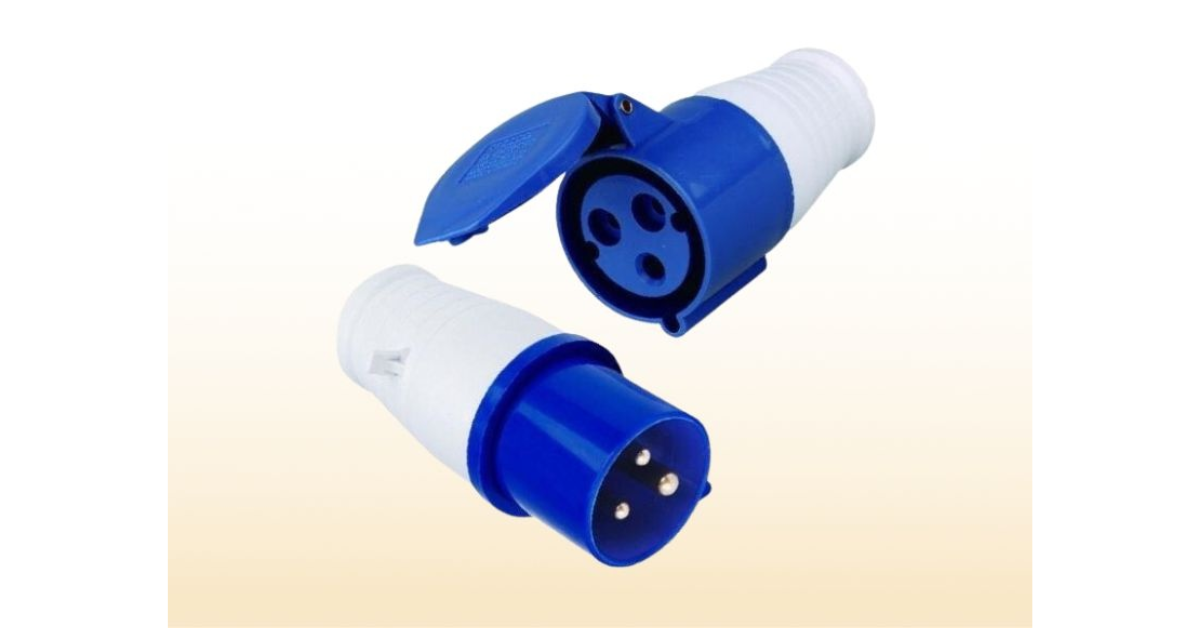

Theo dòng định mức (16A–125A)
Dòng định mức là thông số chỉ khả năng chịu tải dòng điện tối đa của thiết bị kết nối. Tiêu chuẩn IEC 60309 quy định các dòng định mức phổ biến là 16A, 32A, 63A và 125A. Người dùng phải chọn thiết bị có dòng định mức lớn hơn hoặc bằng dòng điện tối đa mà tải tiêu thụ để tránh tình trạng quá nhiệt và chảy nổ.
Theo dòng định mức (16A–125A)
Theo điện áp
Như đã đề cập ở phần giải mã màu, điện áp là yếu tố then chốt quyết định màu sắc và cấu hình chốt đất của thiết bị. Phải luôn đảm bảo điện áp danh định của phích cắm phải hoàn toàn trùng khớp với điện áp của nguồn cấp và ổ cắm mà nó sẽ được kết nối. Sai lệch điện áp sẽ dẫn đến hỏng hóc hoặc không thể kết nối được do cấu hình chốt đất khác nhau.

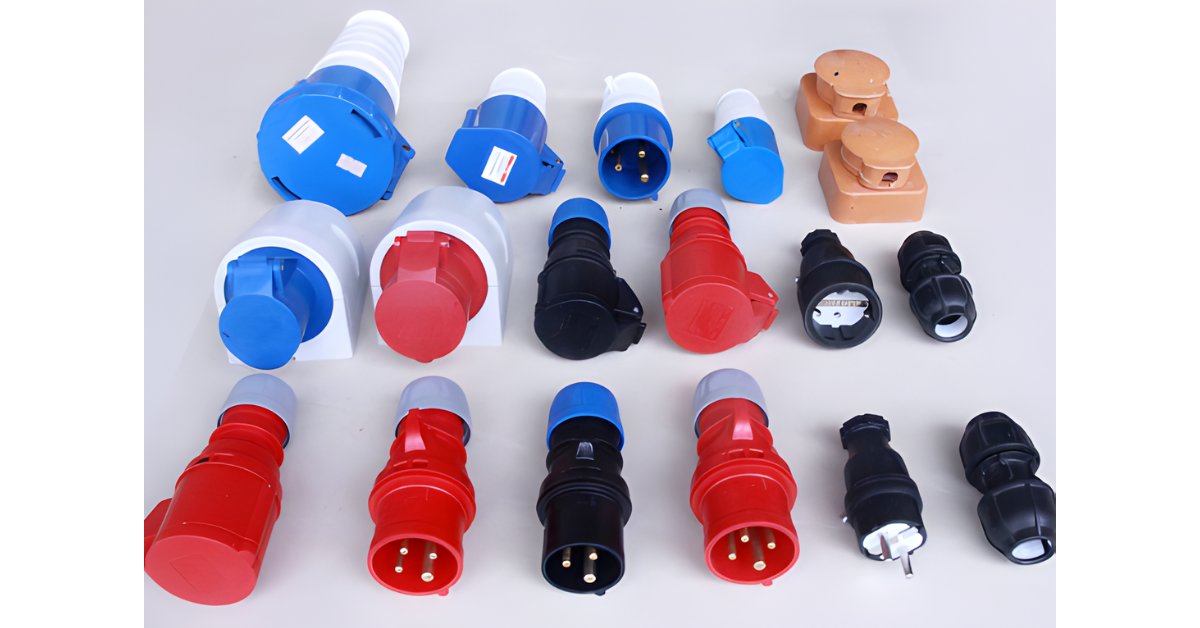

Theo cấp bảo vệ IP
Cấp bảo vệ IP (Ingress Protection) thể hiện khả năng chống bụi và chống nước của thiết bị. Trong môi trường công nghiệp khắc nghiệt, việc chọn cấp IP cao là rất cần thiết. Ví dụ, IP44 thích hợp cho môi trường trong nhà khô ráo, trong khi IP67 là yêu cầu tối thiểu cho các khu vực ngoài trời hoặc nơi tiếp xúc trực tiếp với nước và bụi bẩn.
Theo cấp bảo vệ IP
Theo môi trường sử dụng
Môi trường sử dụng ảnh hưởng trực tiếp đến vật liệu và cấp bảo vệ cần thiết cho thiết bị. Nếu thiết bị được dùng trong môi trường có hóa chất ăn mòn, nhiệt độ cao hoặc nguy cơ cháy nổ, người dùng cần lựa chọn các dòng sản phẩm đặc biệt có vỏ bằng vật liệu chịu hóa chất hoặc đạt các chứng nhận chống cháy nổ (ATEX).
Ứng dụng của IEC 60309 trong thực tế
Nhờ vào tính an toàn, khả năng tương thích cao và cấu trúc bền bỉ, tiêu chuẩn IEC 60309 được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp khác nhau. Thiết bị tuân thủ tiêu chuẩn này trở thành lựa chọn hàng đầu cho các kết nối điện năng lượng cao hoặc yêu cầu độ tin cậy tuyệt đối.
Các khu vực ứng dụng phổ biến bao gồm ngành đóng tàu và cảng biển, nơi thiết bị cần khả năng chống chịu nước mặn và độ ẩm cao (thường là IP67). Ngoài ra, các nhà máy sản xuất, xưởng cơ khí, trung tâm dữ liệu và đặc biệt là hệ thống điện trên sân khấu, sự kiện cũng sử dụng các phích cắm và ổ cắm chuẩn tiêu chuẩn IEC 60309 để đảm bảo kết nối điện an toàn, nhanh chóng và dễ dàng tháo lắp.
Ứng dụng của IEC 60309 trong thực tế
Qua bài viết này, hy vọng bạn đã có cái nhìn tổng quan và sâu sắc về tiêu chuẩn IEC 60309 – tiêu chuẩn quan trọng bậc nhất trong việc đảm bảo an toàn và hiệu suất kết nối điện công nghiệp. Việc nắm vững cấu tạo, thông số màu sắc và cách chọn lựa chính xác theo các yếu tố dòng định mức, điện áp, cấp bảo vệ là chìa khóa để vận hành hệ thống điện hiệu quả và bền vững. Nếu còn bất kỳ thắc mắc nào, đừng ngần ngại liên hệ ngay với Chấn Vũ để được đội ngũ của chúng tôi giải đáp chi tiết.
