Tiêu chuẩn chống nước IP44 và IP67 là gì? So sánh chi tiết và cách chọn đúng thiết bị điện

Tiêu chuẩn chống nước IP44 và IP67 là những chỉ số quan trọng giúp đánh giá khả năng bảo vệ của thiết bị điện trước tác động từ bụi bẩn và nước. Việc hiểu rõ ý nghĩa của từng cấp độ IP không chỉ giúp lựa chọn sản phẩm phù hợp với môi trường sử dụng mà còn góp phần nâng cao độ bền và an toàn khi vận hành. Cùng Chấn Vũ tìm hiểu sự khác biệt giữa IP44 và IP67 trong bài viết dưới đây.

1. Tiêu chuẩn chống nước IP là gì?

Trong môi trường công nghiệp và dân dụng, các thiết bị điện luôn phải đối mặt với nhiều tác động cơ học và môi trường từ bên ngoài. Để có một thước đo chuẩn hóa thay thế cho các khái niệm định tính mơ hồ, hệ thống tiêu chuẩn mã IP đã được thiết lập và áp dụng rộng rãi trên toàn cầu.

Tiêu chuẩn chống nước IP là gì?

1.1. Chỉ số IP là gì?

Chỉ số IP viết tắt của Ingress Protection là hệ thống phân loại tiêu chuẩn quốc tế dùng để đánh giá khả năng bảo vệ của lớp vỏ bọc thiết bị điện đối với sự xâm nhập của các yếu tố ngoại cảnh. Tiêu chuẩn này được ban hành bởi Ủy ban Kỹ thuật Điện Quốc tế (IEC).

Thay vì sử dụng các thuật ngữ chung chung như chống bụi hoặc chống nước, chỉ số IP cung cấp một hệ thống định lượng rõ ràng, giúp các kỹ sư và đơn vị vận hành xác định chính xác môi trường làm việc phù hợp cho từng thiết bị.

1.2. Ý nghĩa của hai chữ số trong tiêu chuẩn IP

Cấu trúc của một tiêu chuẩn IP đầy đủ sẽ bao gồm phần chữ IP cố định và theo sau là hai chữ số. Mỗi vị trí số đại diện cho một khả năng che chắn vật lý riêng biệt:

• Chữ số thứ nhất (Bảo vệ khỏi vật thể rắn/bụi): Chạy từ 0 đến 6. Chỉ số này đo lường mức độ ngăn chặn các vật thể xâm nhập vào bên trong thiết bị, từ các vật có kích thước lớn cho đến các hạt bụi mịn.

• Chữ số thứ hai (Bảo vệ khỏi chất lỏng/nước): Chạy từ 0 đến 9K (thông thường phổ biến từ 0 đến 8). Chỉ số này thể hiện khả năng chịu áp lực nước của thiết bị, từ những giọt nước nhỏ giọt, tia nước hắt cho đến việc ngâm hoàn toàn dưới lòng nước sâu.

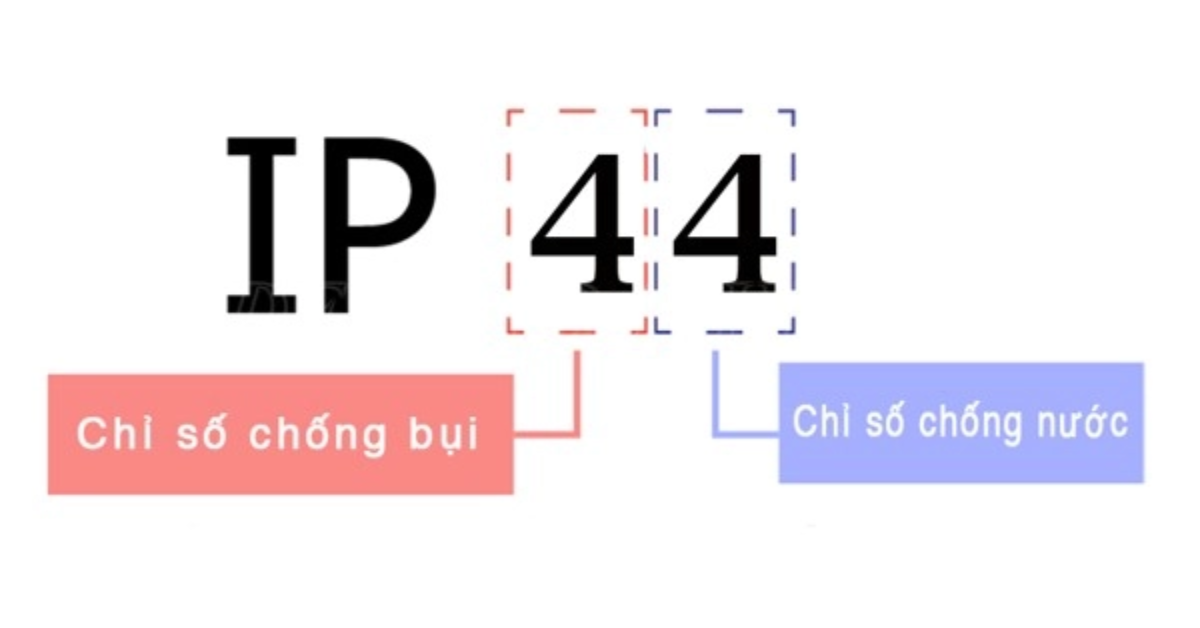

1.3. Tiêu chuẩn chống nước IP44 là gì?

Thiết bị đạt tiêu chuẩn IP44 được thiết kế để hoạt động ổn định ở các môi trường có độ ẩm ở mức trung bình và ít chịu áp lực trực tiếp từ thời tiết khắc nghiệt. Cụ thể:

• Số 4 đầu tiên (Hàng rào vật thể rắn): Ngăn chặn được các vật thể rắn có kích thước lớn hơn 1mm xâm nhập vào bên trong. Các loại dây điện nhỏ, công cụ kỹ thuật hoặc côn trùng kích thước nhỏ khó có thể chui qua lớp vỏ này.

• Số 4 tiếp theo (Hàng rào chất lỏng): Có khả năng chống lại nước phun tung tóe từ mọi hướng. Thiết bị chịu được hạt mưa thông thường hoặc nước hắt nhẹ mà không gây chập mạch.

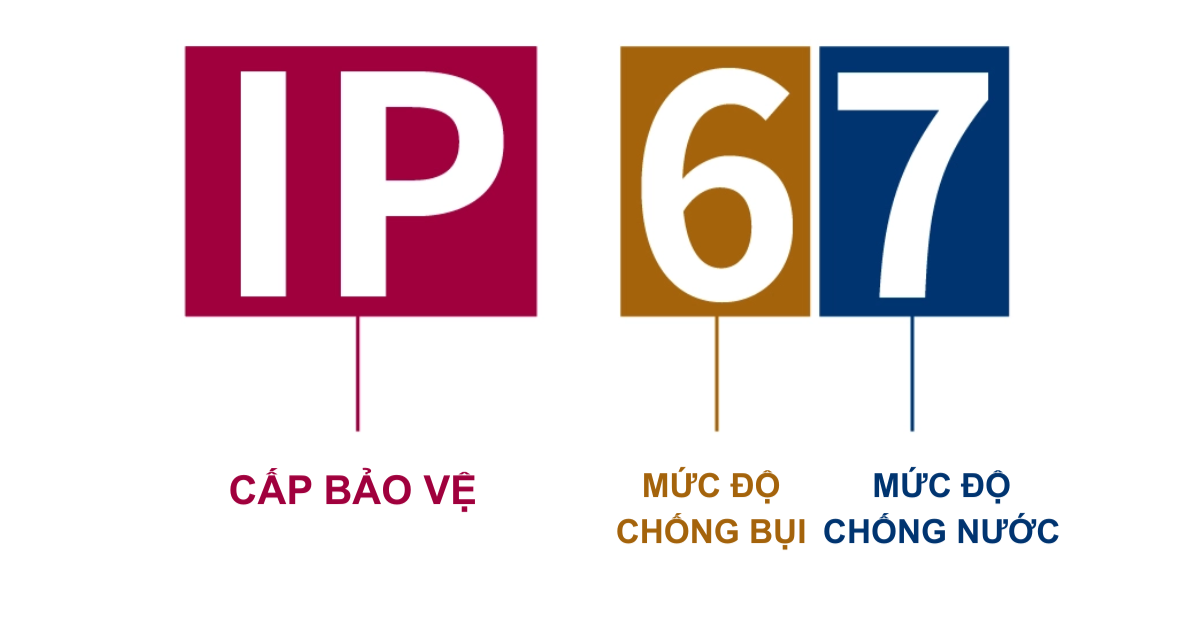

1.4. Tiêu chuẩn chống nước IP67 là gì?

Tiêu chuẩn IP67 đại diện cho phân khúc thiết bị có độ kín khít gần như tuyệt đối, chuyên dụng cho các môi trường sản xuất công nghiệp nặng hoặc lắp đặt ngoài trời:

• Số 6 (Hàng rào vật thể rắn): Khả năng chống bụi hoàn toàn. Thiết bị được bọc kín bít, đảm bảo các hạt bụi mịn trong các nhà máy xi măng, xưởng gỗ hay xưởng dệt không thể lọt vào bo mạch.

• Số 7 (Hàng rào chất lỏng): Thiết bị có thể ngâm tạm thời dưới lòng nước ở độ sâu từ 15cm đến 1m trong khoảng thời gian tối đa 30 phút mà nước không thể xâm nhập vào bên trong cấu trúc.

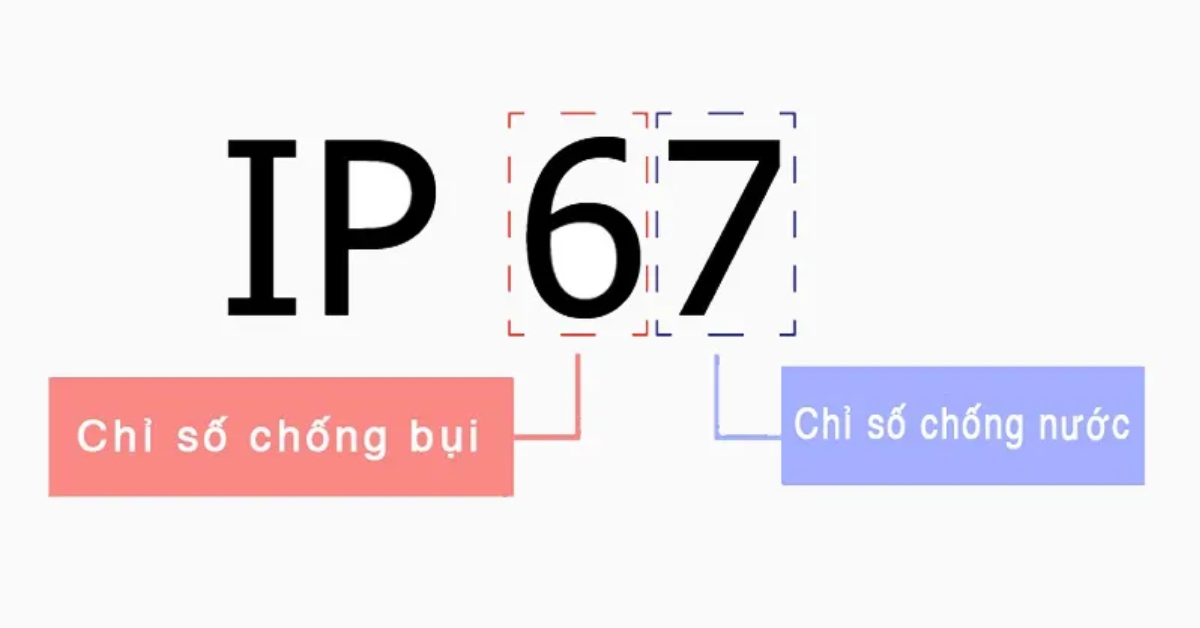

Tiêu chuẩn chống nước IP67 là gì?

1.5. Vì sao cần quan tâm đến tiêu chuẩn IP khi chọn thiết bị điện?

Đối với các kỹ sư cơ điện và quản lý nhà xưởng, việc đối chiếu chỉ số IP trước khi mua sắm thiết bị là bắt buộc vì các lý do an toàn kỹ thuật sau:

• Đảm bảo an toàn lao động tuyệt đối: Chọn đúng cấp độ bảo vệ giúp ngăn chặn hoàn toàn nguy cơ rò rỉ điện hoặc chập cháy khi thiết bị làm việc trong môi trường độ ẩm cao, nhiều bụi bẩn hoặc dính nước, bảo vệ an toàn tính mạng cho công nhân vận hành.

• Tối ưu hóa chi phí đầu tư và hiệu suất: Việc hiểu rõ tiêu chuẩn chống nước IP44 và IP67 sẽ giúp doanh nghiệp có sự lựa chọn kinh tế nhất. Mua mã thiết bị có chỉ số quá thấp sẽ gây hư hỏng liên tục, làm gián đoạn dây chuyền sản xuất. Ngược lại, cố tình lắp đặt thiết bị chuẩn IP67 ở những vị trí khô ráo chỉ cần IP44 sẽ gây lãng phí ngân sách đầu tư không cần thiết.

• Tăng tối đa tuổi thọ máy móc: Bụi mịn tích tụ lâu ngày trên bo mạch là nguyên nhân chính gây cách nhiệt kém, nóng máy và đoản mạch. Lớp vỏ bảo vệ đạt chuẩn IP phù hợp giúp giữ linh kiện bên trong luôn sạch sẽ, khô ráo và duy trì hiệu suất hoạt động cao nhất.

2. So sánh tiêu chuẩn chống nước IP44 và IP67

Để giúp các kỹ thuật viên dễ dàng phân biệt và đưa ra quyết định lắp đặt chính xác cho từng vị trí trong nhà xưởng, việc đặt hai cấp độ bảo vệ này lên bàn cân so sánh là điều vô cùng cần thiết. Sự khác biệt cốt lõi giữa tiêu chuẩn chống nước IP44 và IP67 nằm ở cấu trúc làm kín khít của vỏ bọc, khả năng ngăn chặn bụi mịn và áp lực chịu đựng trước sự xâm nhập của chất lỏng.

Dưới đây là bảng đối chiếu chi tiết các thông số kỹ thuật cốt lõi giữa hai cấp độ bảo vệ này:

3. Ứng dụng thực tế của IP44 và IP67 trong thiết bị điện

Các thiết bị đạt chuẩn IP44 hoạt động tốt nhất trong môi trường có mái che và kiểm soát được mật độ bụi bẩn ở mức vừa phải. Trong thực tế xưởng sản xuất, chuẩn này thường được áp dụng cho các dòng ổ cắm gắn tường trong phòng điều khiển, xưởng lắp ráp linh kiện khô ráo hoặc xưởng may. Hệ thống chiếu sáng hành lang công nghiệp hoặc các loại quạt thông gió nhà xưởng đặt ở vị trí cao, tránh được nước mưa trực tiếp cũng ưu tiên sử dụng chuẩn bảo vệ này để tiết kiệm ngân sách.

Đối với chuẩn IP67, thiết bị được chỉ định bắt buộc cho các khu vực có điều kiện làm việc khắc nghiệt, ẩm ướt hoặc ô nhiễm nặng. Các nhà máy chế biến thủy hải sản, lò mổ gia súc thường xuyên phải dùng vòi phun nước áp lực cao để xịt rửa sàn nhà là nơi ứng dụng tiêu biểu của ổ cắm và phích cắm IP67. Ngoài ra, các tủ phân phối nguồn tạm thời ngoài công trường xây dựng, hệ thống đèn chiếu sáng sân bãi cảng biển, hoặc các máy bơm chìm đều phải đạt chuẩn này để ngăn ngừa nước xâm nhập gây chập pha.

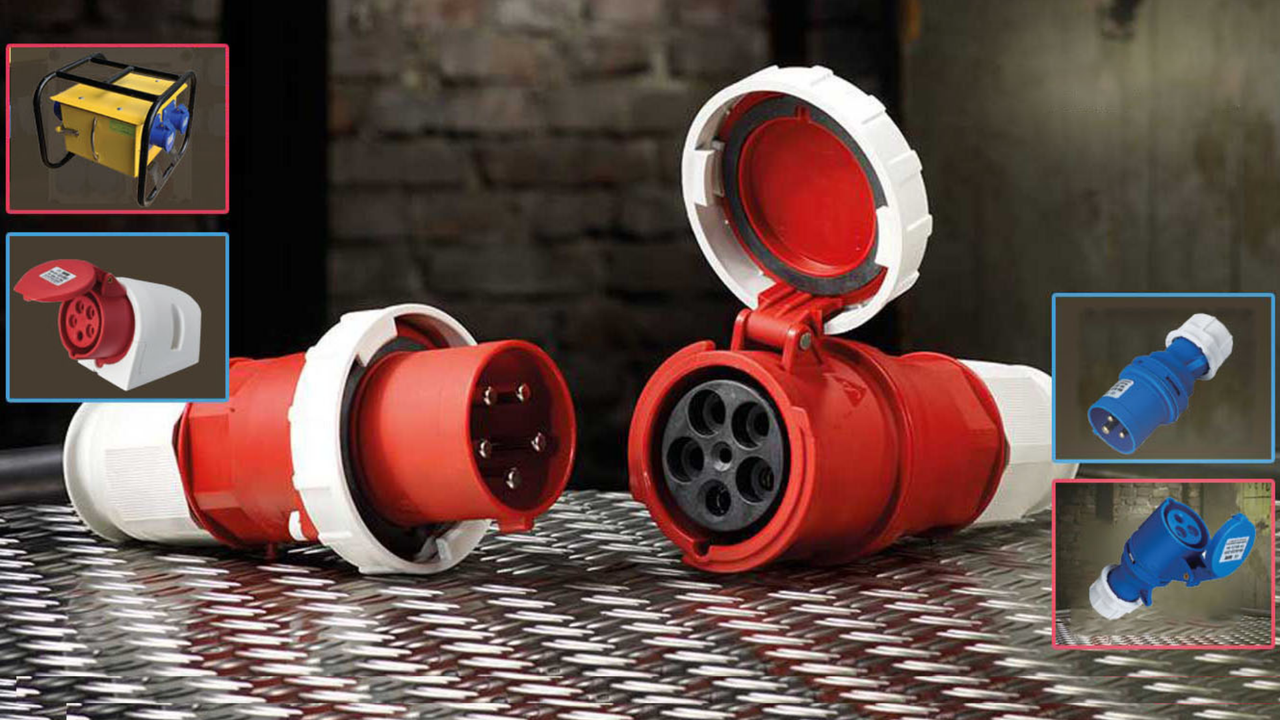

Ứng dụng thực tế của IP44 và IP67 trong thiết bị điện

4. Các tiêu chuẩn IP phổ biến khác ngoài IP44 và IP67

Ngoài hai dải thông số thông dụng kể trên, trên catalog của các thiết bị điện công nghiệp còn xuất hiện nhiều mã IP khác để phục vụ cho các nhu cầu chuyên biệt:

• Tiêu chuẩn IP20: Chỉ bảo vệ được vật thể lớn hơn 12.5mm và hoàn toàn không có khả năng chống nước. Chuẩn này chỉ dùng cho các thiết bị đặt hoàn toàn bên trong tủ điện tổng đóng kín.

• Tiêu chuẩn IP54: Cung cấp khả năng chống bụi ở mức độ cao (bụi có thể lọt vào nhưng không ảnh hưởng đến vận hành của thiết bị) và chống nước phun tung tóe, thường thấy trên các dòng motor điện công nghiệp.

• Tiêu chuẩn IP65: Chống bụi tuyệt đối và chống lại các tia nước phun từ vòi có đường kính lõi 6.3mm trực tiếp vào vỏ bọc.

• Tiêu chuẩn IP68: Cấp độ bảo vệ cao nhất cho phép thiết bị ngâm liên tục dưới lòng nước sâu trên 1m với áp lực lớn trong thời gian dài do nhà sản xuất quy định cụ thể.

Các tiêu chuẩn IP phổ biến khác ngoài IP44 và IP67

5. Cách lựa chọn ổ cắm, phích cắm đạt chuẩn IP phù hợp

Để hệ thống nguồn điện vận hành bền bỉ, việc chọn lựa phụ kiện kết nối đấu nối cần tuân thủ các nguyên tắc kỹ thuật thực tế tiêu chuẩn chống nước IP44 và IP67 thay vì cảm tính. Kỹ sư cơ điện cần thực hiện theo các bước khảo sát dưới đây:

Trước khi tiến hành mua sắm, bạn cần xác định rõ vị trí lắp đặt ổ cắm có thường xuyên tiếp xúc với nước, hóa chất hay bụi bẩn hay không. Nếu vị trí đặt thiết bị nằm hoàn toàn ngoài trời hoặc trong khu vực rửa sàn, hãy chọn ngay chuẩn IP67 để đảm bảo an toàn. Nếu thiết bị được lắp đặt trong nhà kho khô ráo, việc chọn chuẩn IP44 là vừa đủ để đáp ứng tốt yêu cầu kỹ thuật và tối ưu bài toán kinh tế.

Một sai lầm rất phổ biến tại nhiều nhà xưởng là sử dụng ổ cắm đạt chuẩn IP67 cao cấp nhưng lại kết nối với phích cắm chỉ đạt chuẩn IP44 hoặc không có chuẩn bảo vệ. Khi kết nối hai thiết bị lệch chuẩn này, cấp độ bảo vệ tổng thể của điểm đấu nối sẽ bị kéo tụt xuống mức thấp nhất là IP44. Do đó, để đạt hiệu quả chống nước ngâm hay chống bụi mịn tuyệt đối, phích cắm và ổ cắm công nghiệp bắt buộc phải có thông số IP đồng bộ với nhau.

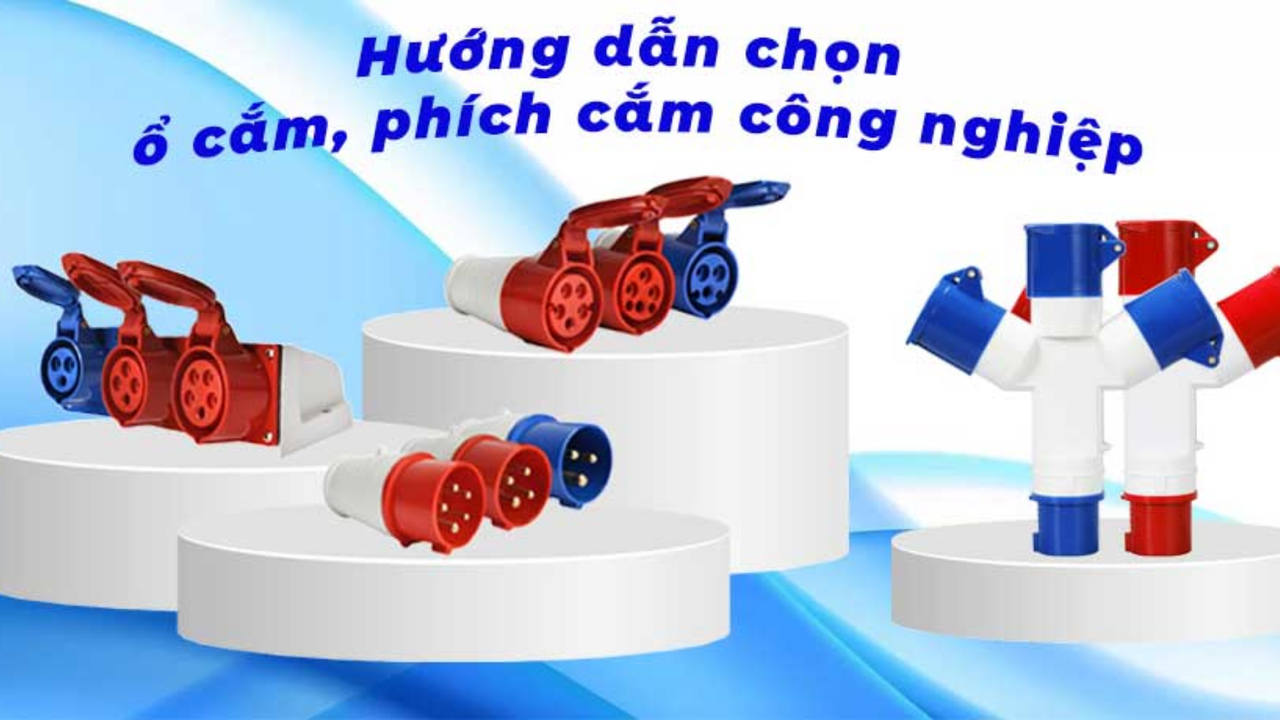

Cách lựa chọn ổ cắm, phích cắm đạt chuẩn IP phù hợp

6. Giải pháp ổ cắm đạt chuẩn IP chất lượng cao từ Chấn Vũ

Để đáp ứng nhu cầu đấu nối an toàn trong các phân khu kỹ thuật, Chấn Vũ mang đến dòng sản phẩm ổ cắm công nghiệp được sản xuất trên dây chuyền hiện đại với vật liệu nhựa polyme cao cấp, sở hữu khả năng chống va đập và chịu nhiệt độ cao vượt trội.

• Giải pháp tối ưu cho không gian lắp đặt trong nhà: Đối với các khu vực như phòng điều khiển trung tâm, phòng điện kỹ thuật, xưởng lắp ráp linh kiện khô ráo hoặc bên trong các tủ điện phân phối tổng, Chấn Vũ cung cấp dòng sản phẩm ổ cắm đạt tiêu chuẩn IP20. Thiết bị đạt chuẩn IP20 từ Chấn Vũ được thiết kế thông minh nhằm ngăn chặn tuyệt đối nguy cơ con người chạm ngón tay vào các linh kiện mang điện bên trong, đồng thời mang lại giải pháp đấu nối linh hoạt, nhẹ nhàng với lực ép tiếp điểm lò xo vô cùng ổn định.

• Bài toán kinh tế và an toàn cho doanh nghiệp: Việc chủ doanh nghiệp và kỹ sư cơ điện lựa chọn trang bị hệ thống ổ cắm chất lượng cao từ Chấn Vũ cho các khu vực có mái che và kiểm soát tốt độ ẩm sẽ giúp tối ưu hóa chi phí đầu tư ban đầu. Dòng sản phẩm chuẩn IP20 này giúp nâng cao hiệu suất truyền dẫn, giảm thiểu tần suất phải thay thế phụ kiện hao mòn và bảo vệ an toàn tối đa cho công nhân trực ca trong suốt quá trình vận hành thiết bị.

Giải pháp ổ cắm đạt chuẩn IP chất lượng cao từ Chấn Vũ

7. Câu hỏi thường gặp về tiêu chuẩn chống nước IP44 và IP67

Trong quá trình thiết kế và lắp đặt hệ thống điện, việc hiểu sai về giới hạn chịu đựng của các cấp bảo vệ thường dẫn đến những sự cố chập cháy đáng tiếc. Các kỹ thuật viên cần nắm rõ ranh giới kỹ thuật giữa hai tiêu chuẩn này để đưa ra quyết định vận hành an toàn.

Dưới đây là tổng hợp giải đáp chi tiết cho những thắc mắc phổ biến nhất khi áp dụng tiêu chuẩn chống nước IP44 và IP67 vào thực tế nhà xưởng.

Câu hỏi thường gặp về tiêu chuẩn chống nước IP44 và IP67

7.1. IP44 có sử dụng ngoài trời được không?

Thiết bị đạt tiêu chuẩn IP44 có thể sử dụng được ở môi trường ngoài trời nhưng bắt buộc phải có mái che, vách ngăn chống bạt hoặc hộp bảo vệ đi kèm. Lớp vỏ của chuẩn này không được thiết kế để chống lại các hạt bụi mịn bám dính lâu ngày hoặc áp lực gió bão đẩy nước luồn qua các khe hở cơ học. Nếu lắp đặt trần trụi ngoài trời không có che chắn, ánh nắng mặt trời và mưa bão sẽ nhanh chóng làm lão hóa lớp gioăng đệm, gây rò rỉ điện ra vỏ máy.

7.2. IP44 có chịu được mưa trực tiếp không?

Không, các thiết bị chỉ đạt chuẩn IP44 không có khả năng chống chịu mưa lớn quét trực tiếp hoặc các trận mưa dông có áp lực gió cao. Vỏ bọc IP44 chỉ ngăn được nước phun tung tóe ở áp lực nhẹ, tương đương với các giọt nước hắt từ mọi hướng trong điều kiện tĩnh. Khi gặp mưa lớn rơi trực tiếp, lưu lượng và áp lực nước vượt ngưỡng cho phép sẽ dễ dàng xâm nhập qua các khớp nối tiếp điểm gây đoản mạch hệ thống.

7.3. IP67 có thể ngâm nước trong bao lâu?

Theo quy định nghiêm ngặt trong bộ tiêu chuẩn kỹ thuật IEC 60529, thiết bị đạt chuẩn IP67 có khả năng ngâm hoàn toàn trong nước ở độ sâu từ 15cm đến 1m. Tuy nhiên, giới hạn thời gian chịu đựng tối đa cho phép của thử nghiệm này chỉ là 30 phút liên tục. Nếu vượt quá mốc thời gian trên hoặc ngâm ở độ sâu lớn hơn, áp lực nước sẽ thắng được lực nén của gioăng cao su vỏ bọc và bắt đầu rò rỉ vào bo mạch bên trong.

IP67 có thể ngâm nước trong bao lâu?

7.4. Nên chọn IP44 hay IP67 cho ổ cắm và phích cắm điện?

Việc lựa chọn giữa hai tiêu chuẩn này phụ thuộc hoàn toàn vào khu vực và vị trí lắp đặt cụ thể của điểm đấu nối nguồn trong nhà máy. Bạn nên ưu tiên chọn chuẩn IP44 cho các hệ thống ổ cắm gắn tường cố định bên trong các phân xưởng khô ráo, phòng điều khiển trung tâm để tối ưu hóa chi phí đầu tư. Ngược lại, đối với các dòng phích cắm di động, dây nguồn nối dài hoặc ổ cắm đặt tại khu vực rửa sàn, xưởng cơ khí lộ thiên thì bắt buộc phải chọn chuẩn IP67 để đảm bảo an toàn tuyệt đối.

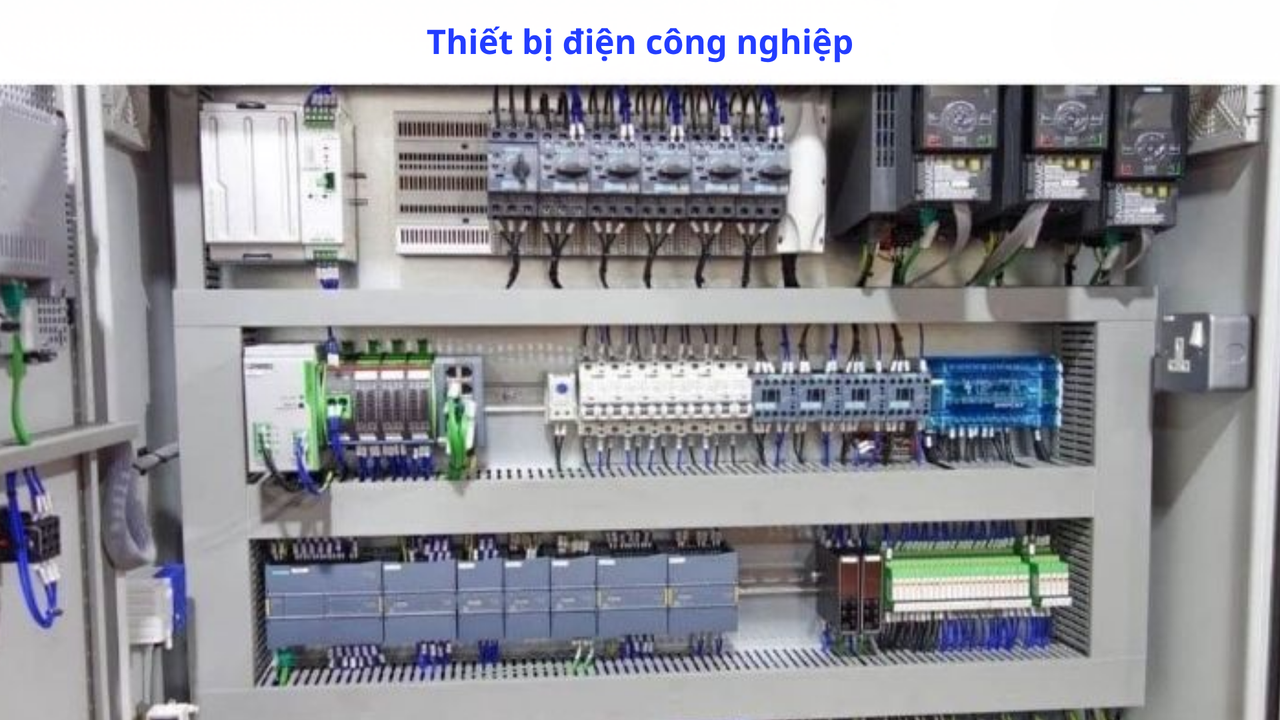

7.5. Thiết bị điện công nghiệp nên sử dụng cấp bảo vệ IP nào?

Không có một cấp bảo vệ IP cố định nào áp dụng chung cho tất cả các thiết bị điện công nghiệp mà phải phân loại theo môi trường vận hành phụ tải. Đối với các thiết bị đặt bên trong khoang kín của tủ điện tổng (MSB) thì chỉ cần đạt chuẩn IP20 hoặc IP30 để tránh va chạm cơ học. Đối với hệ thống động cơ phân xưởng, tiêu chuẩn tối thiểu phải đạt là IP54 hoặc IP55, còn các thiết bị đo đạc, cảm biến, ổ cắm ngoài trời hoặc trong khu vực hóa chất bắt buộc phải đạt từ IP65 đến IP67.

Thiết bị điện công nghiệp nên sử dụng cấp bảo vệ IP nào?

Việc hiểu rõ và phân biệt chính xác tiêu chuẩn chống nước IP44 và IP67 là yếu tố cốt lõi giúp doanh nghiệp bảo vệ hệ thống điện, tối ưu hóa chi phí đầu tư và phòng ngừa các sự cố rò rỉ nguy hiểm. Tùy thuộc vào môi trường vận hành thực tế là nhà xưởng khô ráo hay khu vực ẩm ướt ngoài trời, kỹ thuật viên cần đưa ra quyết định lựa chọn thiết bị có cấp độ bảo vệ phù hợp. Hãy cùng Chấn Vũ rà soát lại toàn bộ hệ thống ổ cắm, phích cắm tại phân xưởng của bạn ngay hôm nay để đảm bảo tính đồng bộ kỹ thuật an toàn nhất.
