Tìm hiểu quy ước màu dây điện theo tiêu chuẩn TCVN và IEC giúp đảm bảo an toàn, hiệu quả trong thi công và vận hành hệ thống điện. Việc phân biệt màu sắc dây pha, dây trung tính và dây nối đất đúng chuẩn giúp thợ điện cũng như người dùng tránh được các sự cố nguy hiểm và sai sót kỹ thuật. Trong bài viết này, Chấn Vũ sẽ tổng hợp chi tiết vai trò, ký hiệu màu dây điện chuẩn, cùng các nhầm lẫn thường gặp để bạn nắm vững kiến thức quan trọng này.

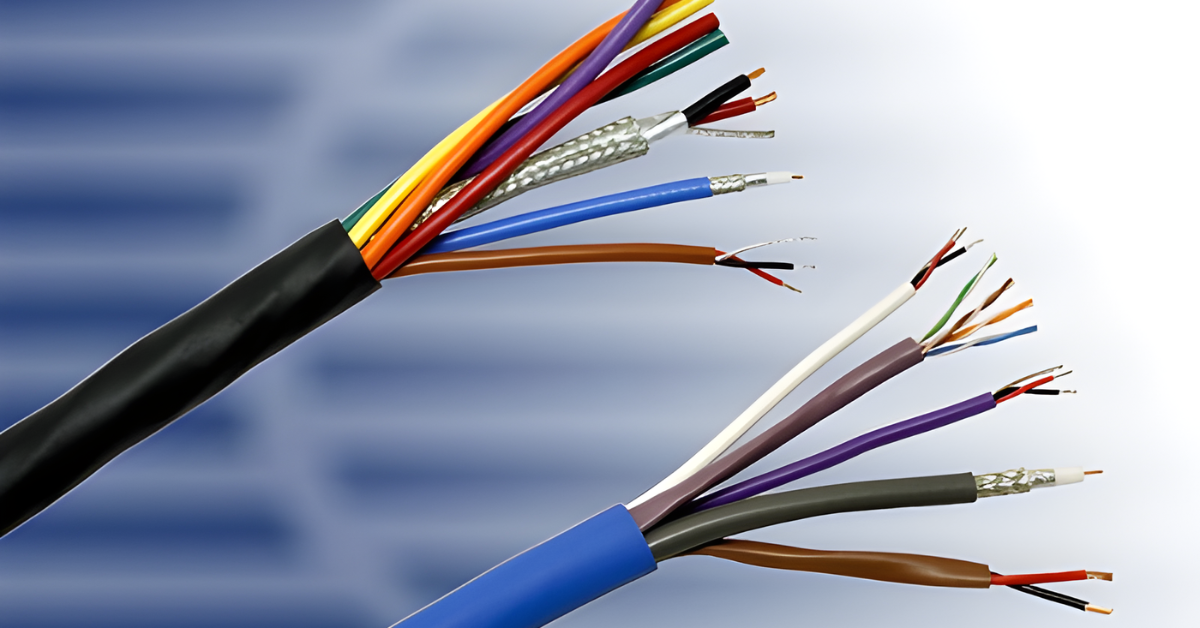

Vai trò của màu dây trong an toàn điện và thi công
Màu sắc dây điện không chỉ là yếu tố nhận biết mà còn đóng vai trò sống còn trong an toàn điện và hiệu suất thi công. Một hệ thống điện được lắp đặt theo đúng quy ước màu dây điện chuẩn sẽ giúp quá trình lắp đặt, sửa chữa và bảo trì diễn ra nhanh chóng, chính xác.
Đảm bảo an toàn và hiệu suất thi công: Màu sắc dây điện đóng vai trò sống còn trong an toàn điện và tối ưu hóa hiệu suất thi công.
Thi công và bảo trì nhanh chóng, chính xác: Hệ thống lắp đặt theo quy ước màu chuẩn giúp quá trình lắp đặt, sửa chữa và bảo trì diễn ra nhanh chóng, chính xác.
Dễ dàng xác định chức năng dây: Giúp thợ điện dễ dàng xác định chức năng của từng loại dây (dây pha, dây trung tính, dây nối đất) ngay cả khi hệ thống đã hoạt động lâu dài.
Loại bỏ nguy cơ đấu nối sai: Ngăn ngừa nguy cơ đấu nối sai, vốn có thể gây chập cháy, hư hỏng thiết bị.
Bảo vệ tính mạng con người: Giúp loại bỏ nguy hiểm đến tính mạng con người do nhầm lẫn điện áp.
Vai trò của màu dây trong an toàn điện và thi công

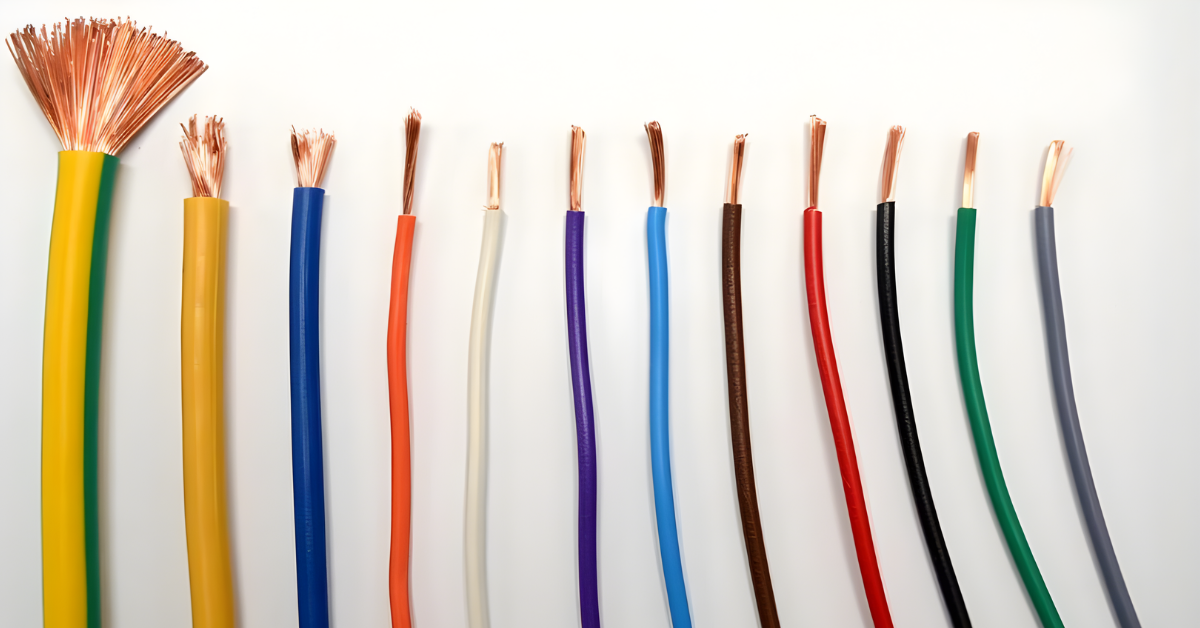

Ký hiệu màu dây điện
Ký hiệu màu dây điện là một yếu tố mang tính quy phạm, không thể thiếu trong toàn bộ tài liệu kỹ thuật và quy trình thực hiện công việc điện. Trong mọi hệ thống, mỗi màu dây đều được gán cho một ý nghĩa và chức năng riêng biệt, theo các quy định nghiêm ngặt từ tiêu chuẩn quốc tế cho đến tiêu chuẩn áp dụng tại Việt Nam.
Mục đích chính của việc quy ước màu dây là để tạo ra một ngôn ngữ chung, giúp mọi kỹ sư và thợ điện có thể đọc hiểu và làm việc một cách thống nhất. Điều này quan trọng khi hệ thống được bàn giao hoặc cần sửa chữa bởi nhiều đơn vị khác nhau. Việc nắm vững ký hiệu màu dây điện là yêu cầu cơ bản về mặt chuyên môn và là căn cứ vững chắc để đội ngũ kỹ thuật tiến hành kiểm tra chất lượng hệ thống điện một cách chính xác.
Ký hiệu màu dây điện

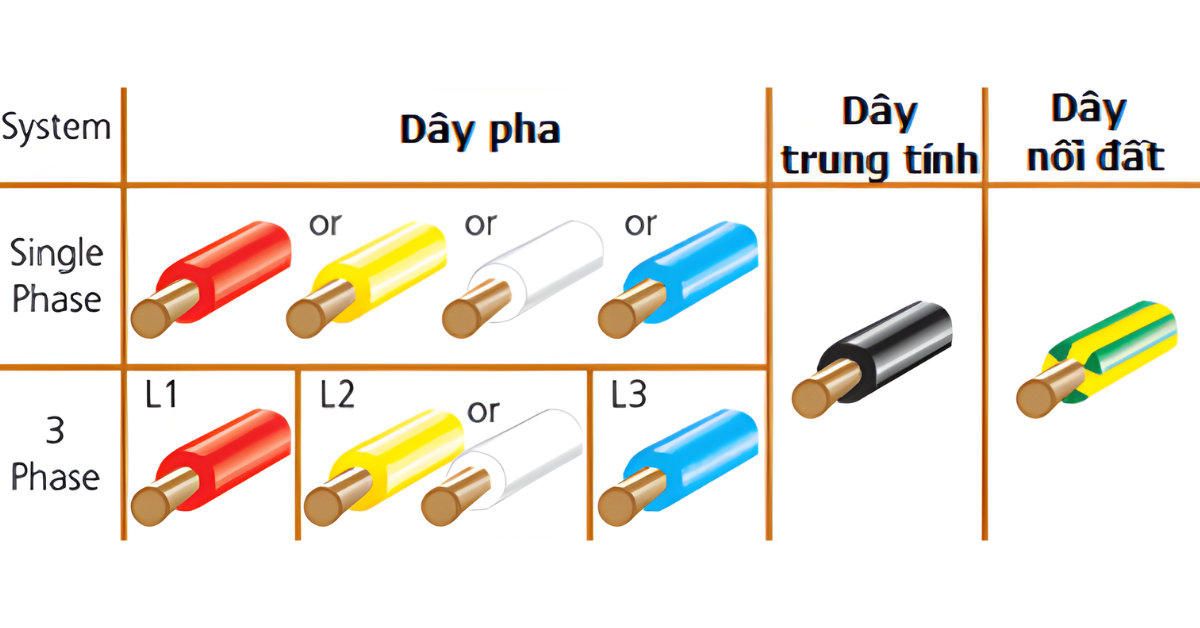

Quy ước màu dây điện theo tiêu chuẩn TCVN
Việc tuân thủ tiêu chuẩn TCVN (Tiêu chuẩn Việt Nam) là điều kiện bắt buộc đối với các công trình điện hoạt động tại Việt Nam, nhằm đảm bảo cả về tính pháp lý và mức độ an toàn của toàn bộ hệ thống. Các quy định về màu sắc dây điện trong TCVN đã được chuẩn hóa để phù hợp với điều kiện kỹ thuật và thói quen thi công trong nước.
Tính bắt buộc và an toàn: Các công trình điện tại Việt Nam phải áp dụng tiêu chuẩn TCVN. Tuân thủ tiêu chuẩn này là yêu cầu bắt buộc để đảm bảo tính pháp lý và độ an toàn cao nhất cho công trình.
Quy định màu sắc cụ thể:
Dây pha: Thường được quy định bằng các màu nóng và dễ nhận biết như đỏ vàng hoặc xanh dương.
Dây trung tính (N): Có màu sắc riêng biệt là trắng hoặc đen.
Dây nối đất (PE): Luôn là màu xanh lá sọc vàng.
Lợi ích thi công: Sự phân chia màu sắc rõ ràng này giúp thợ điện dễ dàng xác định chức năng dây. Điều này cho phép người thợ thao tác nhanh chóng và chính xác mà không cần phải sử dụng đến các thiết bị đo kiểm phức tạp.
Quy ước màu dây điện theo tiêu chuẩn TCVN

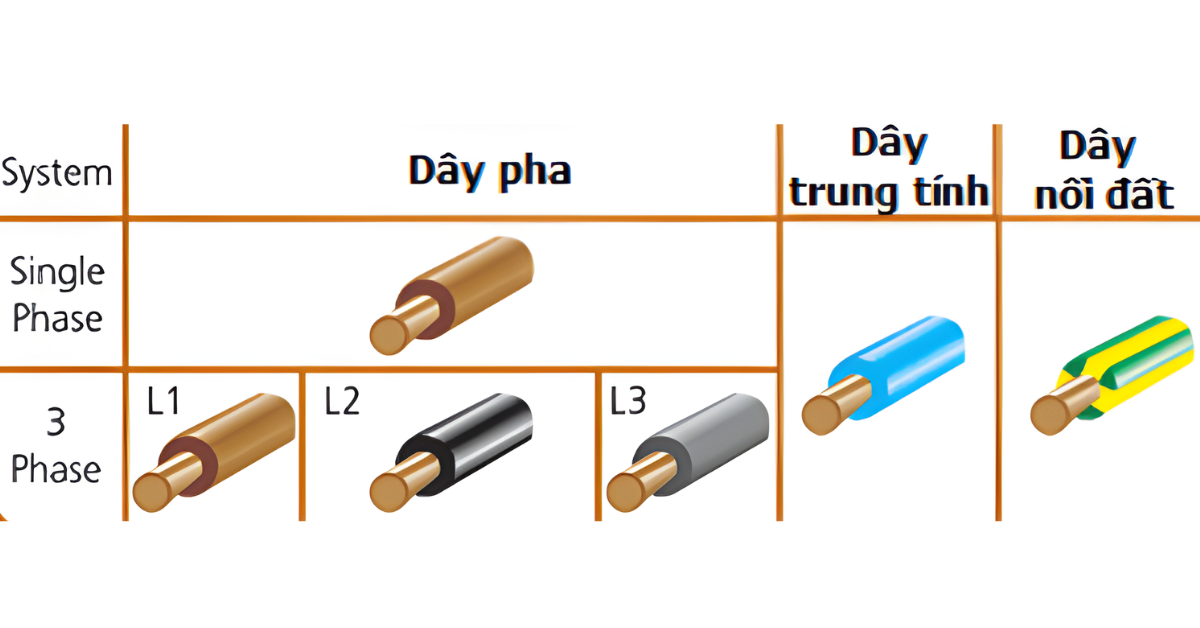

Quy ước màu dây điện theo tiêu chuẩn IEC
Tiêu chuẩn IEC (Ủy ban Kỹ thuật Điện Quốc tế) là một hệ thống quy ước được công nhận toàn cầu, thường được áp dụng trong các dự án quốc tế và đặc biệt là với các thiết bị, máy móc điện nhập khẩu. Điều quan trọng là người làm điện phải nhận biết được sự khác biệt cơ bản giữa IEC và TCVN để tránh nhầm lẫn trong quá trình đấu nối.
Phạm vi áp dụng:
Tiêu chuẩn IEC được áp dụng rộng rãi trong các dự án lớn và cho các thiết bị điện nhập khẩu.
Người làm điện cần đặc biệt lưu ý sự khác biệt giữa IEC và TCVN để tránh sai sót.
Quy định màu sắc cụ thể cho hệ thống AC (Điện xoay chiều):
Dây pha (L1, L2, L3) cho hệ thống ba pha: Thường sử dụng các màu nâu, đen và xám.
Dây pha cho hệ thống một pha: Có thể là bất kỳ màu nào trong ba màu trên (nâu, đen, xám).
Dây trung tính (N): Được quy định là màu xanh dương nhạt.
Dây nối đất (PE): Giữ nguyên màu xanh lá sọc vàng, tạo sự thống nhất với hầu hết các tiêu chuẩn an toàn điện quốc tế.
Quy ước màu dây điện theo tiêu chuẩn IEC
Những nhầm lẫn phổ biến khi dùng các màu dây
Sự khác biệt giữa TCVN và IEC, cùng với thói quen hoặc sự thiếu hiểu biết, thường dẫn đến những nhầm lẫn tai hại trong việc sử dụng màu dây. Nhận diện và khắc phục các sai sót này là rất quan trọng.
Nhầm lẫn màu đen: Theo TCVN, màu đen có thể được sử dụng cho dây trung tính (N). Tuy nhiên, theo IEC, màu đen lại quy định cho dây pha L2. Sự khác biệt này là nguyên nhân gây ra nhầm lẫn phổ biến nhất khi thợ điện làm việc với cả hai tiêu chuẩn.
Sử dụng màu dây không chuẩn do thiếu vật tư: Vì lý do thiếu dây màu chuẩn, một số thợ điện tùy tiện sử dụng các màu dây khác để thay thế cho dây trung tính (N) hoặc dây nối đất (PE). Hành động này tạo ra rủi ro lớn trong quá trình bảo trì sau này, vì người thợ khác sẽ không thể xác định chính xác chức năng của dây nếu chỉ dựa vào màu sắc.
Không tuân thủ màu dây nối đất: Dây nối đất (PE) bắt buộc phải là màu xanh lá sọc vàng trong cả TCVN và IEC, nhưng đôi khi vẫn bị thay thế bằng màu khác.vĐây là sai lầm nguy hiểm vì nó trực tiếp ảnh hưởng đến cơ chế bảo vệ chống giật cho người sử dụng.
Những nhầm lẫn phổ biến khi dùng các màu dây
FAQ - Câu hỏi thường gặp
Để giúp người đọc củng cố kiến thức về quy ước màu dây điện, dưới đây là giải đáp cho các câu hỏi thường gặp nhất trong thực tế thi công.
Dây pha có nhất thiết phải màu nâu (theo IEC) không?
Không nhất thiết phải là màu Nâu. Theo IEC, hệ thống ba pha sẽ sử dụng các màu nâu, đen, xám cho ba dây pha (L1, L2, L3). Trong hệ thống một pha, dây pha có thể là bất kỳ màu nào trong ba màu này, phổ biến là màu Nâu.
Nếu dây trung tính không màu chuẩn, làm sao phân biệt?
Nếu dây trung tính không may bị đấu nối bằng màu không chuẩn (ví dụ: đỏ hoặc vàng), cách duy nhất và an toàn nhất là sử dụng thiết bị đo. Bạn phải dùng đồng hồ vạn năng để đo điện áp giữa dây nghi ngờ và dây nối đất.
Có thể dùng dây pha để làm dây nối đất không?
Tuyệt đối không được dùng dây pha để làm dây nối đất (PE). Dây pha mang điện áp nguy hiểm. Việc sử dụng dây pha sai mục đích sẽ vi phạm nghiêm trọng quy tắc an toàn điện.
Dây bị lộn màu cần làm gì trước khi sửa?
Khi phát hiện dây bị lộn màu, việc đầu tiên và quan trọng nhất là phải ngắt toàn bộ nguồn điện tại cầu dao hoặc aptomat chính của khu vực đó. Tuyệt đối không thao tác khi còn điện.
FAQ - Câu hỏi thường gặp
Việc nắm vững và áp dụng đúng quy ước màu dây điện là yếu tố giúp đảm bảo an toàn, tối ưu hóa quá trình thi công và bảo trì hệ thống điện. Mỗi màu dây điện là một tín hiệu kỹ thuật quan trọng, giúp người thợ xác định chức năng và tránh nhầm lẫn nguy hiểm giữa dây pha, dây trung tính và dây nối đất. Tuân thủ tiêu chuẩn TCVN và IEC sẽ giúp công trình của bạn đạt chất lượng cao và an toàn tuyệt đối. Nếu bạn còn bất kỳ thắc mắc nào về quy ước màu dây điện, hãy liên hệ ngay với Chấn Vũ để được hỗ trợ chuyên sâu và kịp thời.
