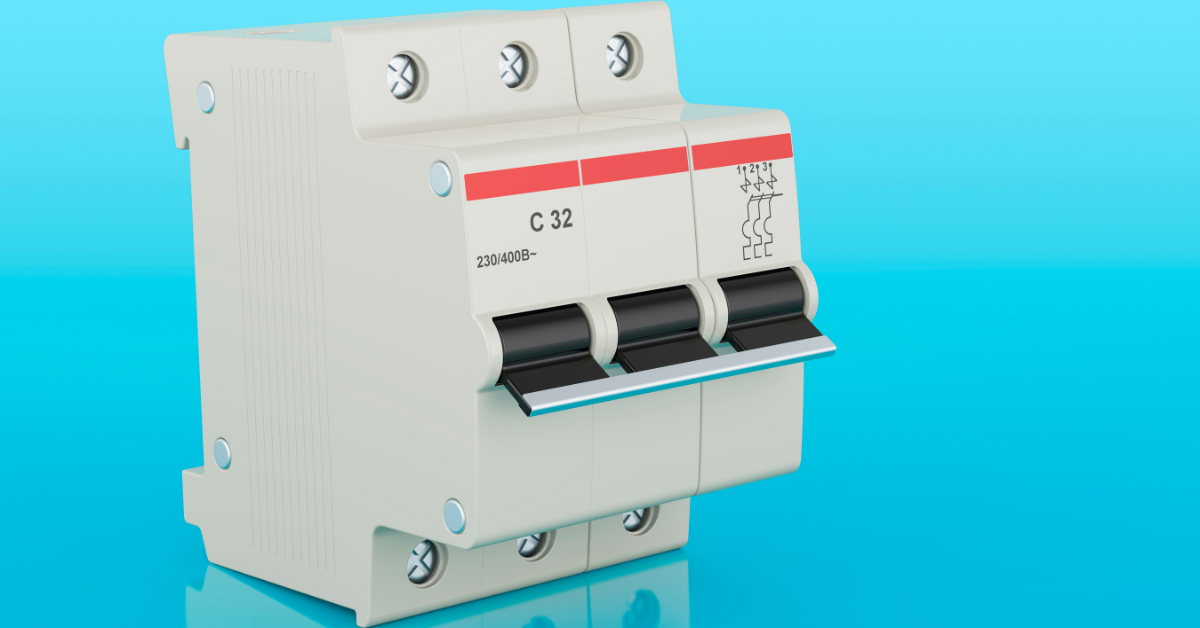

1. Aptomat là gì?
Aptomat (hay còn gọi là cầu dao tự động, tên tiếng Anh là Circuit Breaker) là một thiết bị điện có chức năng tự động đóng ngắt mạch điện nhằm bảo vệ hệ thống lưới điện và các thiết bị sử dụng điện khỏi các sự cố nguy hiểm như quá tải, ngắn mạch (chập điện) hoặc rò rỉ điện.
Khác với cầu chì truyền thống chỉ có thể sử dụng một lần rồi đứt và bắt buộc phải thay mới, aptomat có cơ chế tự ngắt mạch thông minh. Sau khi sự cố được khắc phục hoàn toàn, người dùng chỉ cần thao tác gạt cần (reset) thủ công bằng tay để khôi phục lại trạng thái cấp điện cho hệ thống một cách nhanh chóng và an toàn. Thiết bị này hiện diện ở hầu hết mọi công trình, từ tủ điện gia đình, chung cư cho đến các nhà xưởng công nghiệp quy mô lớn.
Aptomat là gì?

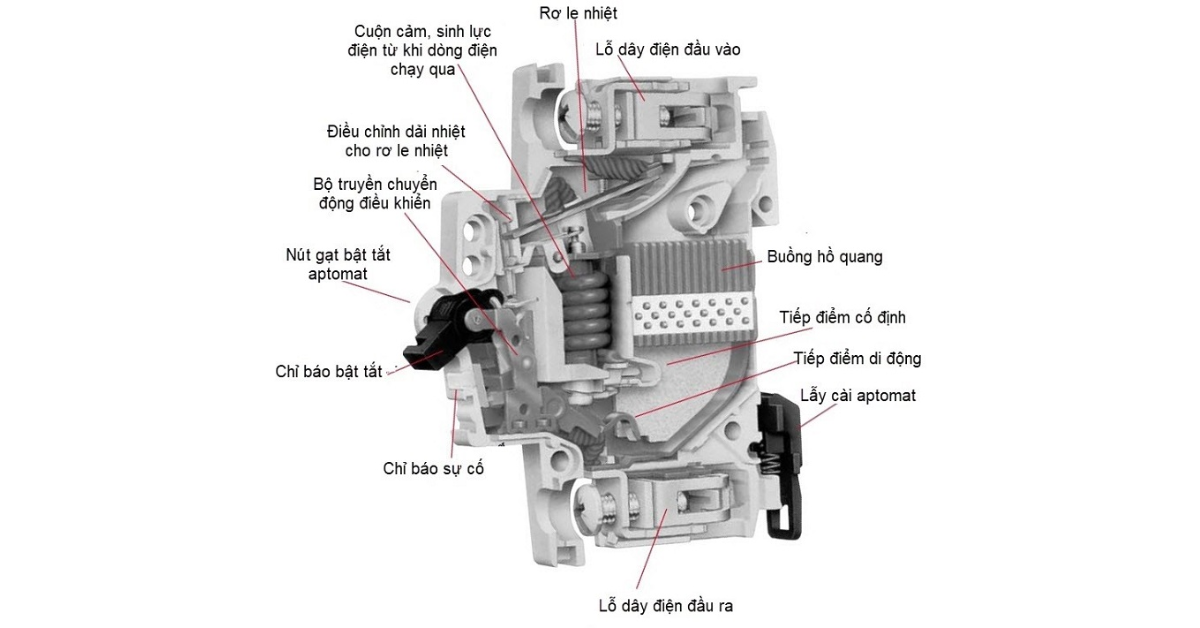

2. Cấu tạo của Aptomat
Để thực hiện được các chức năng bảo vệ phức tạp và ngắt dòng điện trong tích tắc, một chiếc aptomat tiêu chuẩn được cấu thành từ các bộ phận cơ khí và điện từ chính dưới đây:
Hệ thống tiếp điểm: Gồm các cấp tiếp điểm (tiếp điểm chính, tiếp điểm phụ và tiếp điểm hồ quang) làm bằng vật liệu dẫn điện chịu nhiệt tốt. Khi aptomat ở trạng thái đóng, các tiếp điểm này ép chặt vào nhau để dòng điện chạy qua; khi có sự cố, cơ cấu cắt sẽ kéo chúng tách rời nhau ra để ngắt hoàn toàn mạch.
Hộp dập hồ quang: Khi dòng điện có cường độ lớn bị ngắt đột ngột, hiện tượng phóng tia lửa điện (hồ quang điện) sẽ xuất hiện với nhiệt độ cực cao. Hộp dập hồ quang chứa các tấm thép xẻ rãnh giúp chia nhỏ, làm nguội và dập tắt tia lửa điện nhanh chóng, ngăn ngừa nguy cơ cháy nổ vỏ nhựa.
Cơ cấu truyền động cắt: Gồm hệ thống các đòn bẩy, lẫy móc và lò xo liên kết chặt chẽ. Bộ phận này chịu trách nhiệm truyền lệnh từ các móc bảo vệ để mở hoặc đóng các tiếp điểm một cách dứt khoát, nhanh chóng, hoàn toàn độc lập với tốc độ gạt tay của người dùng.
Móc bảo vệ (Rơ-le): Được xem là "bộ não" cảm nhận sự cố của aptomat, bao gồm móc kiểu điện từ (phản ứng tức thì khi xảy ra ngắn mạch) và móc kiểu rơ-le nhiệt (thanh bimetal uốn cong từ từ khi có dòng quá tải kéo dài) để tác động vào cơ cấu truyền động ngắt điện kịp thời.
Cấu tạo của Aptomat

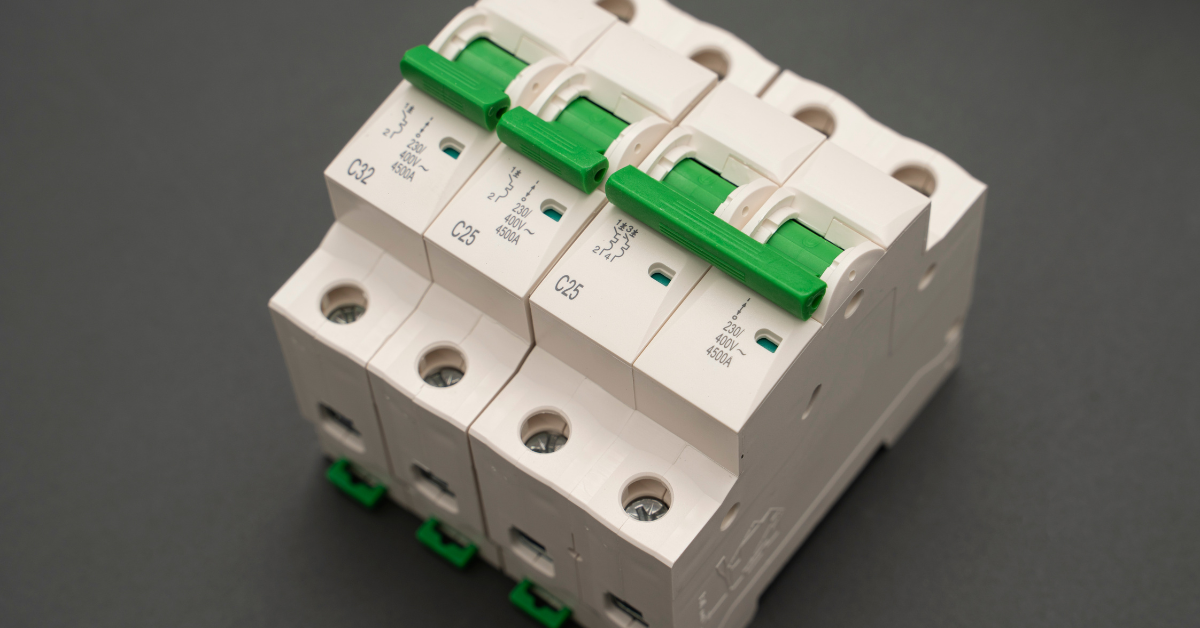

3. Ký hiệu của Aptomat
Trên các bản vẽ thiết kế sơ đồ điện hoặc sơ đồ nguyên lý mạch điện, aptomat được quy ước bằng các ký hiệu tiêu chuẩn quốc tế giúp thợ kỹ thuật dễ dàng nhận diện và lắp đặt:
Ký hiệu chữ cái: Thường được viết tắt bằng các ký hiệu như CB, Q (theo tiêu chuẩn quốc tế) hoặc đi kèm mã số thứ tự trên bản vẽ như CB1, CB2, CB3... để phân biệt các nhánh điện khác nhau.
Ký hiệu hình vẽ: Được thể hiện bằng hình hộp chữ nhật kết hợp với các đường zích zắc hoặc tiếp điểm cắt mở, kèm theo các biểu tượng mô tả tính năng chuyên biệt (như ký hiệu dòng rò đối với RCBO/RCCB hoặc ký hiệu từ nhiệt đối với MCB).
Thông số in trên thân thiết bị: Không chỉ trên bản vẽ, trên thân thực tế của aptomat luôn được nhà sản xuất in rõ các thông số kỹ thuật cốt lõi như dòng điện định mức (In), khả năng chịu dòng cắt ngắn mạch (Icu hoặc Icn), điện áp định mức (Ue) và số cực (Pole) để người dùng lựa chọn chính xác cho công trình.
Ký hiệu của Aptomat
4. Nguyên lý làm việc của Aptomat
Aptomat hoạt động dựa trên việc giám sát liên tục sự thay đổi của dòng điện chạy qua hệ thống để kịp thời phát hiện các trạng thái bất thường như quá tải hoặc ngắn mạch (chập điện), từ đó tự động ngắt mạch để bảo vệ toàn bộ mạng lưới:
Nguyên lý ngắt khi quá tải: Khi dòng điện vượt quá mức định mức cho phép trong một khoảng thời gian dài (do sử dụng quá nhiều thiết bị cùng lúc), thanh lưỡng kim bên trong móc rơ-le nhiệt sẽ bị nung nóng và uốn cong. Độ cong này tác động trực tiếp vào cơ cấu truyền động, làm bung các tiếp điểm và ngắt nguồn điện một cách an toàn.
Nguyên lý ngắt khi ngắn mạch (chập điện): Khi xảy ra chập cháy, cường độ dòng điện tăng vọt gấp nhiều lần trong tích tắc. Lúc này, cuộn dây điện từ tạo ra một từ trường có lực hút cực mạnh, kéo phần ứng dịch chuyển tức thì để tác động vào cơ cấu cắt, ngắt mạch chỉ trong chưa đầy vài phần nghìn giây nhằm ngăn chặn hỏa hoạn.
Nguyên lý làm việc của Aptomat
5. Các yếu tố phân loại aptomat hiện nay
Để đáp ứng đa dạng các yêu cầu kỹ thuật từ quy mô hộ gia đình đến các nhà xưởng công nghiệp lớn, thị trường hiện phân loại aptomat theo các tiêu chí cụ thể dưới đây:
5.1. Theo cấu tạo
Thị trường hiện chia aptomat theo cấu tạo với các dòng thiết bị phổ biến sau:
Aptomat dạng tép (MCB): Thiết kế nhỏ gọn, dạng mô-đun gắn trên thanh ray, chuyên dùng cho các nhánh điện dân dụng, văn phòng và thương mại nhỏ.
Aptomat dạng khối (MCCB): Được bọc trong một khối nhựa đúc chắc chắn, có khả năng chịu dòng tải lớn, thường dùng làm áptômát tổng hoặc cho các hệ thống công nghiệp.
5.2. Theo chức năng
Dựa vào tính năng bảo vệ chuyên biệt, aptomat được chia thành các loại sau:
Aptomat bảo vệ quá tải và ngắn mạch: Các dòng MCB, MCCB thông thường.
Aptomat chống dòng rò và chống giật: Gồm các dòng RCCB, RCBO, ELCB chuyên dụng nhằm ngăn ngừa nguy cơ điện giật và rò rỉ điện ra vỏ thiết bị.
5.3. Theo số pha và số cực
Tùy thuộc vào mạng lưới điện sử dụng, aptomat được thiết kế với số cực tương ứng:
Aptomat 1 pha (1P, 2P): Dùng cho mạng điện dân dụng một pha (220V), ngắt pha nóng hoặc ngắt cả pha lẫn trung tính.
Aptomat 3 pha (3P, 4P): Dùng cho mạng điện công nghiệp ba pha (380V), kiểm soát đồng thời ba đường dây nóng hoặc cả dây trung tính.
5.4. Theo dòng cắt ngắn mạch
Khả năng chịu đựng dòng điện cực đại do chập cháy mà tiếp điểm vẫn không bị phá hủy là tiêu chí quan trọng để phân chia aptomat, cụ thể gồm:
Các dòng cắt tiêu chuẩn phổ biến như 4.5kA, 6kA, 10kA phục vụ dân dụng và thương mại.
Các dòng cắt công nghiệp chịu tải cao lên đến vài chục kA dành cho các trạm biến áp và tủ điện tổng nhà máy.
5.5. Theo khả năng chỉnh dòng
Dựa trên tính linh hoạt khi điều chỉnh thông số hoạt động, aptomat được chia thành:
Aptomat dòng định mức cố định: Phù hợp với các thiết bị tải ổn định, không thay đổi dòng định mức.
Aptomat chỉnh dòng (Dạng điện tử hoặc từ nhiệt điều chỉnh được): Cho phép người dùng linh hoạt vặn chỉnh thông số dòng định mức theo thực tế tải tiêu thụ, thường ứng dụng trong các tủ điện tổng phân phối lớn.
6. Các loại Aptomat phổ biến trên thị trường hiện nay
Tùy theo cấu tạo, công suất và chức năng bảo vệ, thị trường thiết bị điện hiện nay cung cấp nhiều dòng aptomat chuyên dụng khác nhau đáp ứng từng khu vực lắp đặt:

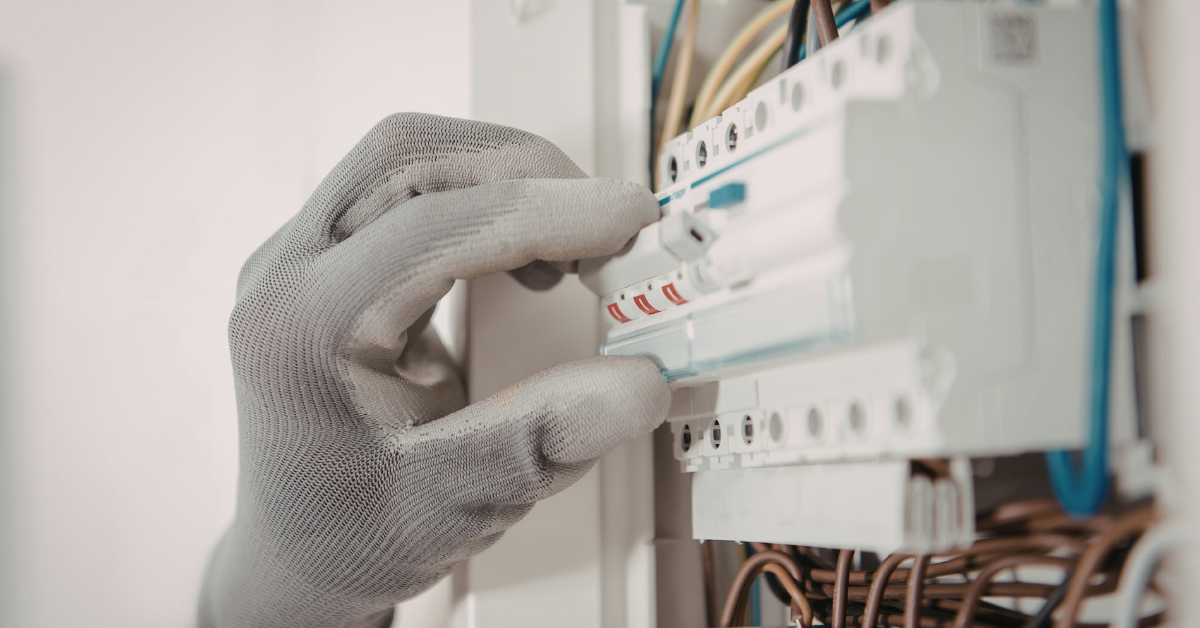

Các loại Aptomat phổ biến trên thị trường hiện nay
6.1. Aptomat MCB
MCB (Miniature Circuit Breaker) là dòng cầu dao tự động dạng tép được sử dụng rộng rãi nhất trong mạng điện dân dụng và văn phòng. Thiết bị này đảm nhận nhiệm vụ bảo vệ quá tải và ngắn mạch cho các nhánh đường dây chiếu sáng, ổ cắm, với dòng định mức thường từ 6A đến 125A.
6.2. Aptomat MCCB
MCCB (Molded Case Circuit Breaker) là cầu dao tự động dạng khối rắn cáp, sở hữu khả năng chịu dòng tải và dòng cắt ngắn mạch lớn hơn rất nhiều so với MCB. Dòng thiết bị này thường được lắp đặt làm áptômát tổng cho toàn bộ tòa nhà, phân xưởng hoặc các hệ thống điện công nghiệp nặng.
6.3. Aptomat RCCB
RCCB (Residual Current Circuit Breaker) là thiết bị chuyên dụng làm nhiệm vụ chống dòng rò. Cấu tạo của RCCB giúp phát hiện sự chênh lệch dòng điện đi và về để lập tức ngắt mạch khi có hiện tượng rò rỉ điện ra vỏ thiết bị hoặc qua cơ thể người, tuy nhiên dòng này cần kết hợp thêm MCB để bảo vệ quá tải.
6.4. Aptomat RCBO
RCBO (Residual Current Circuit Breaker with Overcurrent Protection) là dòng thiết bị thông minh tích hợp hai chức năng trong một thân máy nhỏ gọn: vừa chống quá tải, ngắn mạch như MCB, vừa chống dòng rò và chống giật như RCCB. Đây là lựa chọn tối ưu cho các khu vực có độ ẩm cao như phòng tắm, nhà bếp.
6.5. Aptomat ELCB
ELCB (Earth Leakage Circuit Breaker) thực chất là aptomat bảo vệ rò điện kết hợp ngắt quá tải dạng khối lớn. Thiết bị này chuyên dùng trong công nghiệp hoặc các hệ thống máy móc công suất lớn để ngắt toàn bộ nguồn điện khi xảy ra sự cố rò pha ra vỏ máy.
6.6. ACB
ACB (Air Circuit Breaker) hay còn gọi là máy cắt không khí, là dòng thiết bị đóng cắt công suất cực lớn chuyên dùng cho các trạm biến áp, tủ điện tổng của các nhà máy lớn hoặc tòa nhà cao tầng. Thiết bị này chịu được dòng điện định mức rất cao và dập hồ quang trực tiếp trong môi trường không khí tự nhiên.

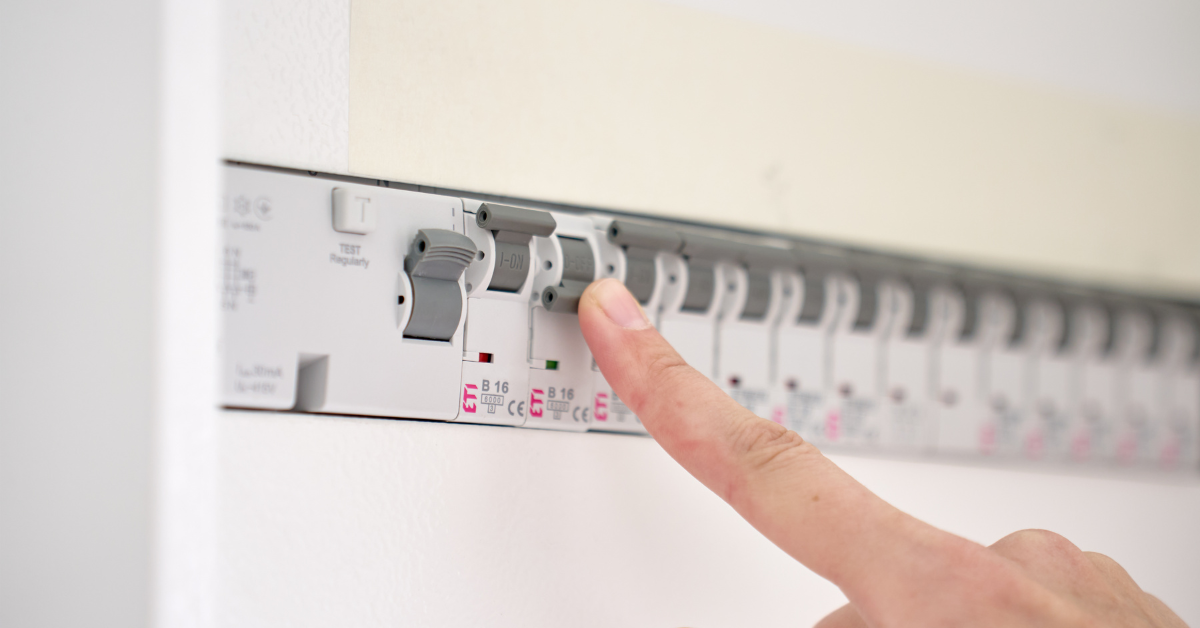

7. Cách chọn Aptomat phù hợp cho từng nhu cầu
Để hệ thống điện vận hành ổn định, an toàn và tránh tình trạng nhảy áptômát vặt vãnh hoặc không kịp ngắt khi có sự cố, bạn cần áp dụng các nguyên tắc lựa chọn sau:
Tính toán dựa trên dòng điện tải: Chọn dòng định mức của aptomat lớn hơn khoảng 1.2 đến 1.5 lần tổng công suất các thiết bị sử dụng đồng thời trong nhánh đó, nhưng phải nhỏ hơn giới hạn chịu tải tối đa của dây dẫn điện.
Lựa chọn theo khu vực lắp đặt: Với khu vực khô ráo như phòng khách, phòng ngủ, chỉ cần dùng MCB thông thường; với khu vực ẩm ướt như nhà tắm, nhà bếp hoặc nơi có trẻ nhỏ, bắt buộc nên ưu tiên sử dụng RCBO hoặc ELCB để đảm bảo chống giật an toàn.
Lựa chọn theo quy mô công trình: Hộ gia đình thường dùng MCB kết hợp RCBO dòng nhỏ; trong khi đó, nhà xưởng, văn phòng lớn hoặc tủ điện tổng bắt buộc phải sử dụng MCCB hoặc ACB với khả năng chịu dòng cắt ngắn mạch cao.
Cách chọn Aptomat phù hợp cho từng nhu cầu

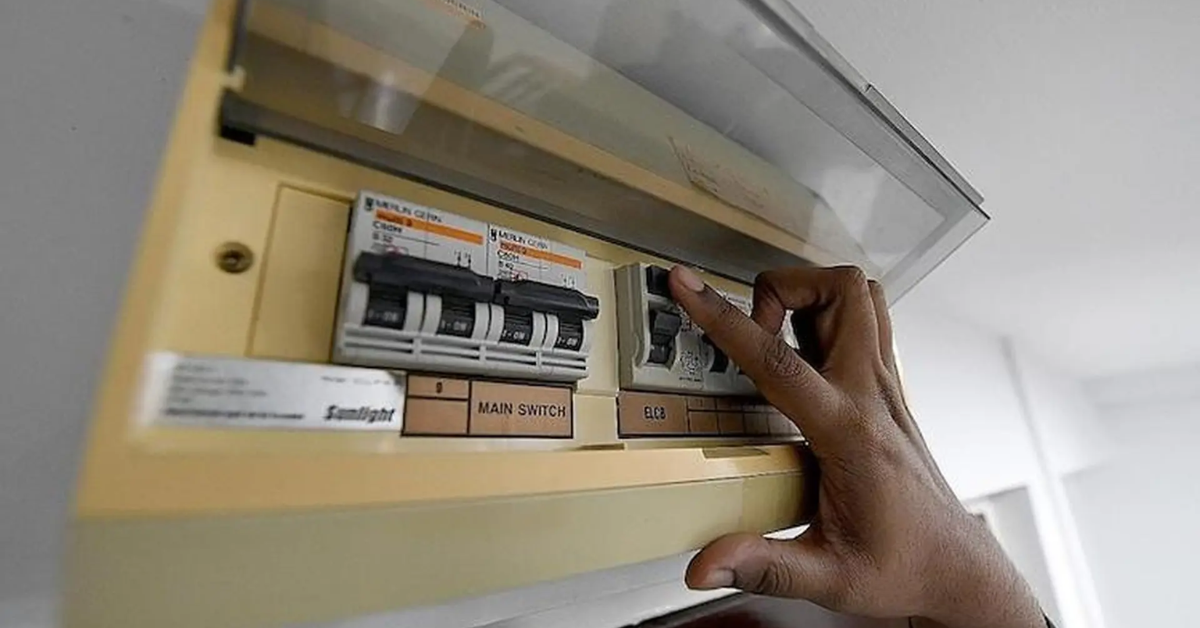

8. Nguyên nhân khiến Aptomat bị nhảy
Tình trạng aptomat đột ngột ngắt mạch (nhảy áp) là dấu hiệu cảnh báo hệ thống điện đang gặp sự cố. Việc nắm bắt chính xác nguyên nhân sẽ giúp bạn tìm ra hướng giải quyết an toàn và nhanh chóng. Phổ biến nhất là do hiện tượng quá tải điện xảy ra khi bạn sử dụng đồng thời quá nhiều thiết bị có công suất lớn như điều hòa, bình nóng lạnh, bếp từ vượt quá mức định mức cho phép của aptomat. Bên cạnh đó, sự cố ngắn mạch (chập điện) do dây dẫn bị đứt ngầm, chuột cắn chập vỏ hoặc các thiết bị điện bên trong bị cháy hỏng cũng làm dòng điện tăng vọt khiến aptomat phải ngắt ngay lập tức để tránh hỏa hoạn.
Ngoài ra, với các dòng aptomat chống giật như RCBO hoặc RCCB, thiết bị sẽ tự động nhảy khi phát hiện có dòng điện rò rỉ ra vỏ máy, rò điện xuống nền ẩm ướt hoặc do chính aptomat đã bị suy giảm độ nhạy sau thời gian dài sử dụng dưới điều kiện thời tiết khắc nghiệt.
Nguyên nhân khiến Aptomat bị nhảy
9. Cách khắc phục tình trạng Aptomat bị nhảy
Khi gặp sự cố aptomat nhảy liên tục, bạn không nên vội vàng gạt lên lại ngay lập tức mà cần bình tĩnh thực hiện các bước kiểm tra và xử lý an toàn sau đây. Trước tiên, bạn hãy ngắt toàn bộ các thiết bị tiêu thụ điện đang cắm ở nhánh đó, sau đó thử gạt aptomat lên lại. Nếu aptomat vẫn tiếp tục nhảy dù chưa cắm thiết bị nào, nguyên nhân có thể do chập cháy đường dây âm tường hoặc bản thân aptomat đã bị hỏng hóc, lúc này bạn cần kiểm tra lại đường dây hoặc thay thế aptomat mới.
Trong trường hợp gạt lên được nhưng khi cắm thiết bị vào lại bị nhảy, nghĩa là nhánh đó đang bị quá tải hoặc có một thiết bị cụ thể bị chập điện. Bạn hãy lần lượt cắm từng thiết bị vào để tìm ra nguyên nhân gây lỗi, sau đó sửa chữa hoặc thay thế thiết bị hỏng, đồng thời phân bổ lại tải trọng nếu do dùng quá công suất. Đối với các dòng aptomat chống giật bị nhảy do ẩm ướt, bạn cần sấy khô các thiết bị liên quan hoặc kiểm tra lại các mối nối bị rò rỉ nước trước khi cấp điện trở lại.

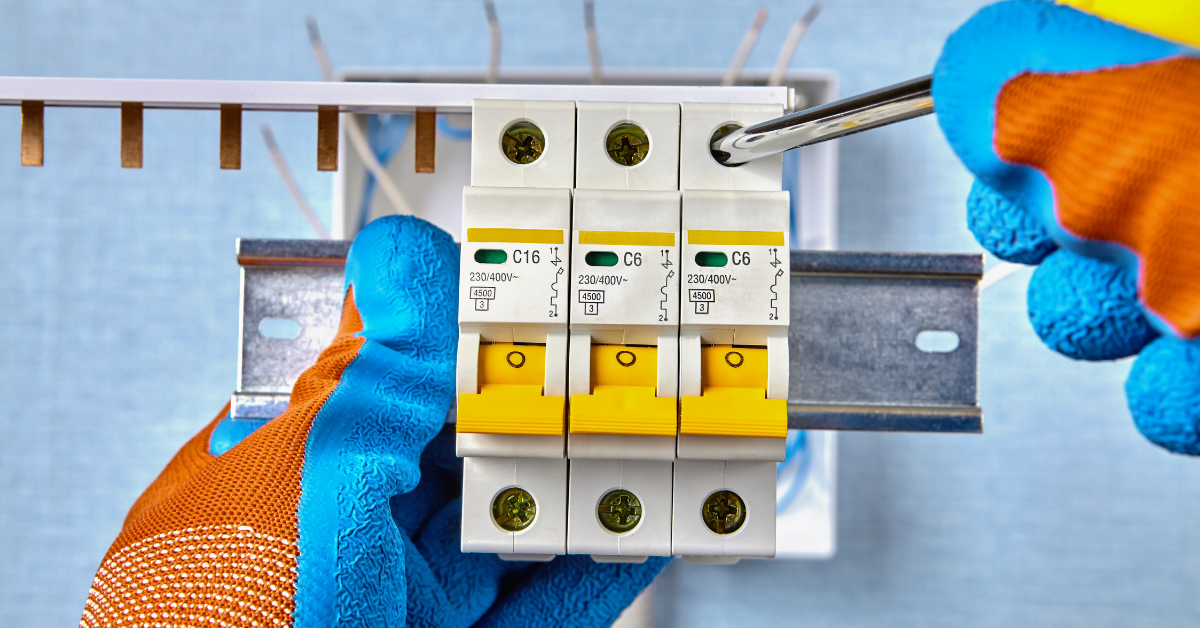

10. Lưu ý khi chọn mua Aptomat
Để đảm bảo hệ thống điện vận hành ổn định, bền bỉ và bảo vệ an toàn tuyệt đối cho cả gia đình, việc lựa chọn aptomat cần tuân thủ những nguyên tắc quan trọng. Bạn nên tính toán kỹ tổng công suất tiêu thụ thực tế để chọn mức dòng định mức phù hợp, đảm bảo thông số của aptomat lớn hơn dòng tải khoảng 1.2 đến 1.5 lần nhưng không được vượt quá giới hạn chịu tải của dây dẫn điện. Việc ưu tiên lựa chọn các thương hiệu thiết bị điện uy tín lâu năm trên thị trường như Panasonic, Schneider, LS hay ABB sẽ giúp bạn tránh mua phải hàng giả, hàng kém chất lượng có độ nhạy kém và dễ gây nguy hiểm.
Tùy thuộc vào từng khu vực lắp đặt trong nhà mà bạn cần chọn đúng chủng loại, chẳng hạn dùng MCB thông thường cho phòng khách, phòng ngủ và bắt buộc phải dùng RCBO hoặc ELCB có tích hợp chống giật cho khu vực ẩm ướt như nhà tắm, nhà bếp. Cuối cùng, luôn kiểm tra kỹ các thông số về dòng cắt ngắn mạch và số cực tương ứng với lưới điện một pha hay ba pha trước khi quyết định mua sắm.
Lưu ý khi chọn mua Aptomat
Việc nắm rõ nguyên nhân, biết cách xử lý khi aptomat bị nhảy cũng như lựa chọn đúng thiết bị chuẩn kỹ thuật sẽ giúp hệ thống điện nhà bạn luôn vận hành ổn định và an toàn tuyệt đối. Đây chính là yếu tố cốt lõi để bảo vệ tài sản và tính mạng cho cả gia đình trước những rủi ro chập cháy bất ngờ. Nếu bạn đang tìm kiếm các dòng aptomat, thiết bị điện chính hãng, chất lượng cao với mức giá tốt nhất, hãy liên hệ ngay với Chấn Vũ hôm nay để nhận được sự tư vấn tận tâm và hỗ trợ nhanh chóng từ đội ngũ chuyên gia nhé!
