Việc nắm rõ cách phân biệt hệ thống tiếp địa TN, TT, IT là yếu tố sống còn giúp kỹ sư điện đảm bảo an toàn tuyệt đối cho người dùng và thiết bị. Mỗi sơ đồ đều sở hữu nguyên lý vận hành cùng phạm vi ứng dụng riêng biệt, từ hộ gia đình đến các khu công nghiệp đặc thù. Trong bài viết này, Chấn Vũ sẽ phân tích chi tiết đặc điểm kỹ thuật của từng hệ thống, giúp bạn dễ dàng đưa ra lựa chọn đầu tư nguồn cấp chính xác và tối ưu nhất cho công trình của mình.
Tổng quan về hệ thống tiếp địa TN, TT và IT
Việc phân biệt hệ thống tiếp địa TN, TT, IT dựa vào cách nối trung tính nguồn và cách nối đất vỏ thiết bị. Mỗi hệ thống có cơ chế xử lý khác nhau khi xảy ra sự cố chạm vỏ.
Hệ thống TN

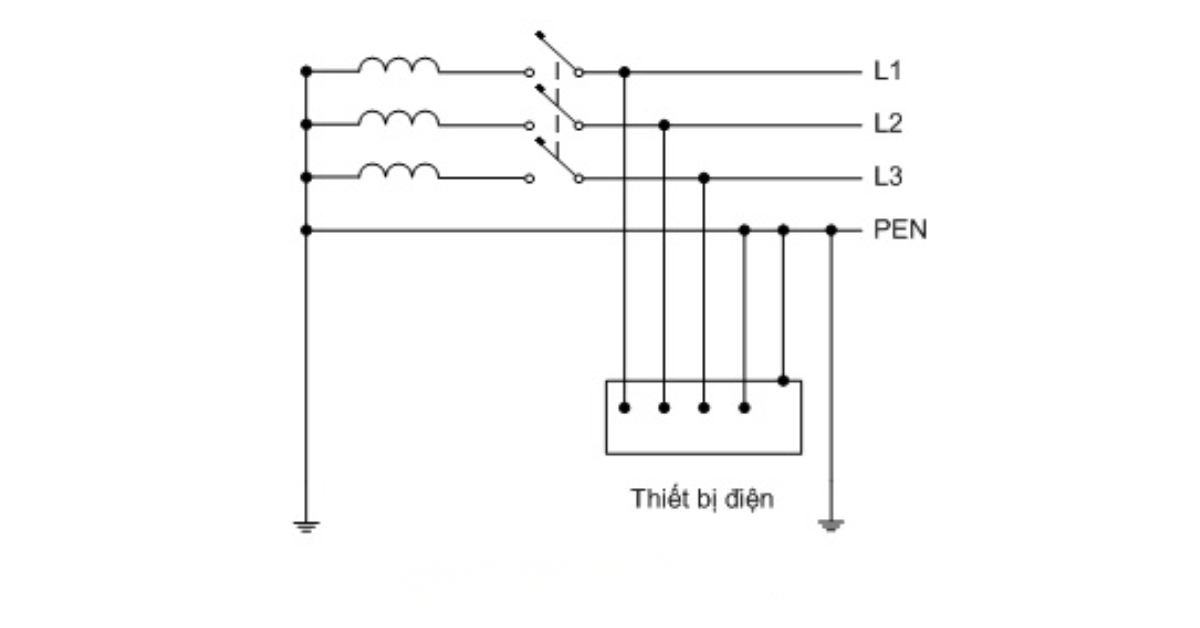

Hệ thống TN có điểm trung tính của nguồn được nối đất trực tiếp. Vỏ kim loại của thiết bị điện được nối với dây bảo vệ PE và liên kết về cùng điểm nối đất của nguồn. Dòng sự cố sẽ chạy về nguồn qua dây PE, giúp thiết bị bảo vệ như CB hoặc MCCB tác động nhanh.
TN thường được dùng trong nhà xưởng, tòa nhà thương mại và khu dân cư có hệ thống điện ổn định. Ưu điểm là dễ thi công, chi phí hợp lý và khả năng cắt sự cố nhanh. Tuy nhiên, hệ thống yêu cầu dây PE liên tục và tiết diện đúng tiêu chuẩn.
Hệ thống TN
Hệ thống TT

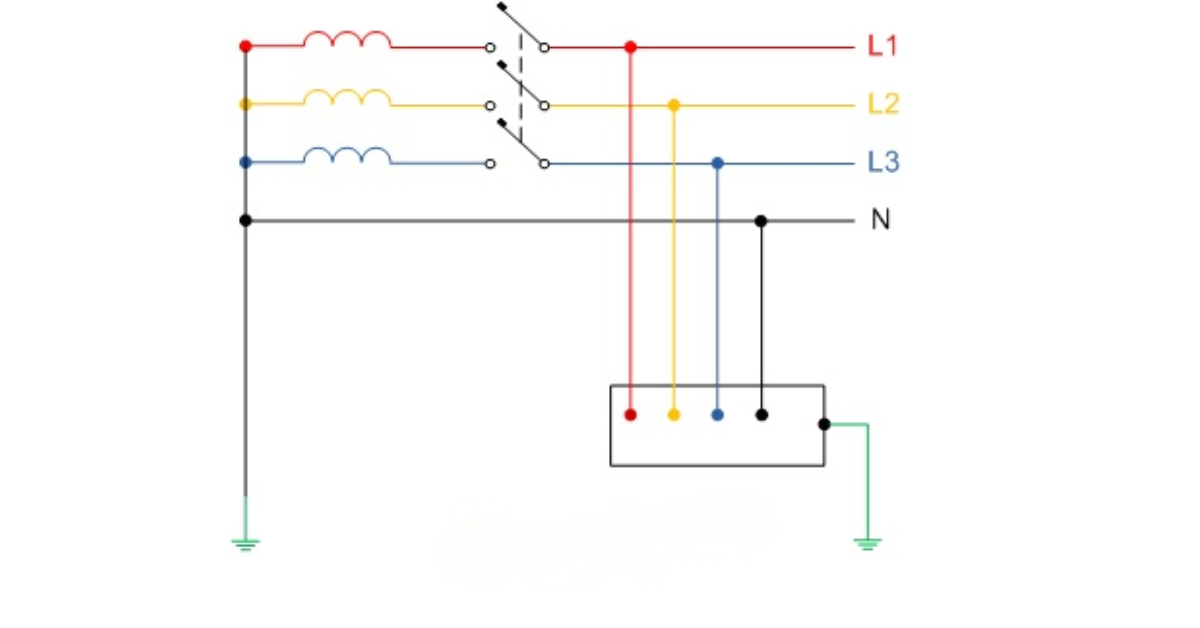

Ở hệ thống TT, trung tính của nguồn vẫn nối đất, nhưng vỏ thiết bị được nối với một hệ thống cọc đất riêng biệt tại công trình. Khi xảy ra chạm vỏ, dòng sự cố đi xuống đất thay vì quay trực tiếp về nguồn. Vì dòng sự cố nhỏ nên TT thường phải kết hợp thiết bị chống rò RCD để đảm bảo an toàn. Hệ thống này phù hợp với khu vực nông thôn hoặc nơi lưới điện không ổn định. Nhược điểm là phụ thuộc nhiều vào điện trở đất tại chỗ.
Hệ thống TT
Hệ thống IT

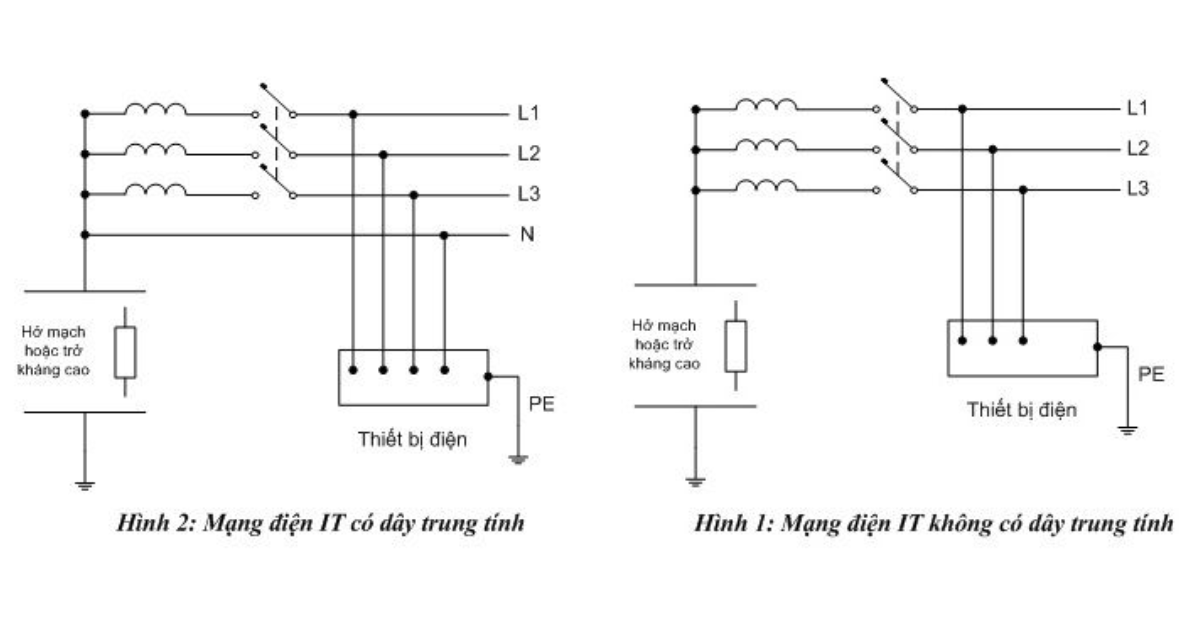

Hệ thống IT không nối đất trực tiếp điểm trung tính của nguồn hoặc nối qua trở kháng lớn. Vỏ thiết bị vẫn được nối đất riêng. Khi xảy ra chạm đất lần đầu, dòng sự cố rất nhỏ và hệ thống vẫn có thể tiếp tục vận hành. IT thường dùng trong bệnh viện, phòng mổ hoặc nhà máy yêu cầu không được mất điện đột ngột. Tuy nhiên, chi phí cao và cần thiết bị giám sát cách điện chuyên dụng.
Hệ thống IT
Bảng so sánh TN vs TT vs IT
Để phân biệt hệ thống tiếp địa TN, TT, IT một cách trực quan, chúng ta cần xem xét dựa trên các thông số kỹ thuật và điều kiện vận hành thực tế.
So sánh theo tiêu chí kỹ thuật
TN: Dòng ngắn mạch lớn, đòi hỏi thiết bị bảo vệ (MCB/MCCB) ngắt thật nhanh.
TT: Dòng lỗi nhỏ hơn TN do phụ thuộc điện trở đất tại chỗ, bắt buộc phải dùng thiết bị chống dòng rò (RCD).
IT: Dòng lỗi lần đầu rất thấp, yêu cầu có thiết bị giám sát cách điện để phát hiện lỗi kịp thời.
So sánh theo độ an toàn và độ ổn định vận hành
Hệ thống IT: có độ ổn định cao vì không ngắt điện ngay khi xảy ra chạm đất lần đầu, phù hợp với phòng mổ hoặc hầm mỏ. Tuy nhiên, cần thiết bị giám sát cách điện để theo dõi liên tục.
Hệ thống TN: an toàn khi thiết kế đúng tiêu chuẩn và dây bảo vệ đảm bảo liên tục. Khi có sự cố lớn, thiết bị bảo vệ sẽ cắt nhanh nhưng có thể làm mất điện diện rộng.
Hệ thống TT: dễ triển khai, nhưng mức độ an toàn phụ thuộc nhiều vào điện trở và chất lượng cọc tiếp địa tại công trình.

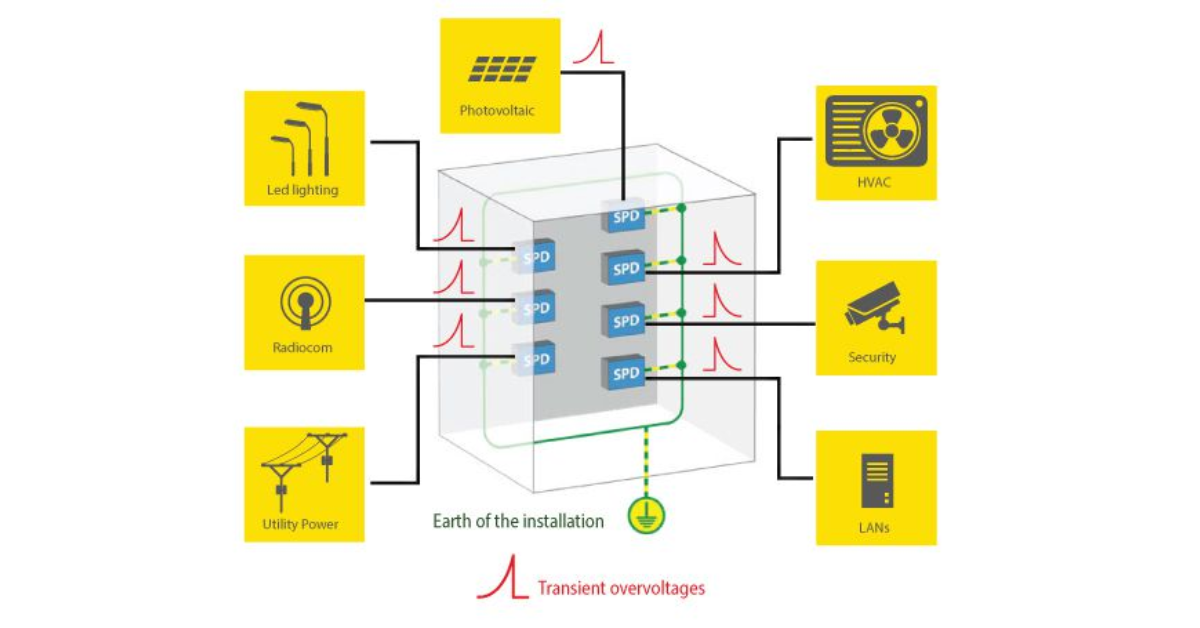

So sánh theo độ an toàn và độ ổn định vận hành
So sánh theo chi phí thi công và bảo trì
TN-C: có chi phí thấp nhất do dùng chung dây PEN, giảm số lượng lõi cáp và phụ kiện nên tiết kiệm vật tư và nhân công. Tuy nhiên, yêu cầu cao về chất lượng dây và điểm nối để đảm bảo an toàn.
TT: có chi phí trung bình vì phải thi công cọc tiếp địa riêng và lắp thêm RCD để bảo vệ chống dòng rò. Ngoài chi phí thiết bị, còn phát sinh công đo điện trở đất và kiểm tra định kỳ.
IT: có chi phí cao nhất do cần thiết bị giám sát cách điện và đội ngũ kỹ thuật có chuyên môn để vận hành, bảo trì hệ thống.
So sánh theo chi phí thi công và bảo trì
Các lỗi sai phổ biến khi thi công hệ thống tiếp địa
Dưới đây là tổng hợp các lỗi sai nghiêm trọng và phổ biến nhất trong quá trình thi công, dựa trên kinh nghiệm thực tế của Chấn Vũ khi giúp khách hàng phân biệt hệ thống tiếp địa TN, TT, IT:
Lẫn lộn giữa dây trung tính (N) và dây tiếp địa (PE): Đây là lỗi phổ biến nhất. Việc đấu nối chung hai dây này trong hệ thống TT sẽ khiến vỏ thiết bị mang điện ngay khi xảy ra hiện tượng mất trung tính nguồn, cực kỳ nguy hiểm cho người sử dụng.
Sử dụng sai thiết bị bảo vệ cho từng hệ thống: Nhiều đơn vị thi công hệ thống TT nhưng lại không lắp thiết bị chống dòng rò (RCD). Trong hệ thống TT, dòng lỗi thường không đủ lớn để làm nhảy MCB, dẫn đến việc thiết bị bị rò điện kéo dài mà không bị ngắt.
Đóng cọc tiếp địa không đạt độ sâu quy định: Việc chỉ đóng cọc hời hợt trên lớp đất bề mặt khiến điện trở tiếp địa không ổn định, đặc biệt là vào mùa khô khi độ ẩm đất giảm mạnh, làm mất tác dụng thoát dòng lỗi.
Không kiểm tra điện trở suất của đất trước khi thi công: Tùy vào loại đất (đất sét, đất cát hay đất sỏi) mà số lượng cọc và phương pháp đóng sẽ khác nhau. Việc áp dụng một công thức chung cho mọi địa hình thường dẫn đến kết quả điện trở không đạt chuẩn.
Mối nối giữa dây dẫn và cọc tiếp địa bị oxy hóa: Sử dụng kẹp nối kém chất lượng hoặc không bọc bảo vệ mối nối dưới lòng đất khiến tiếp xúc bị lỏng hoặc ăn mòn sau một thời gian ngắn, làm hở mạch hệ thống tiếp địa.
Quên đo đạc và nghiệm thu bằng thiết bị chuyên dụng: Sau khi thi công, nhiều đội thợ chỉ kiểm tra bằng mắt thường mà không dùng đồng hồ đo điện trở đất chuyên dụng để xác nhận hệ số có dưới 4Ω (hoặc mức yêu cầu) hay không.

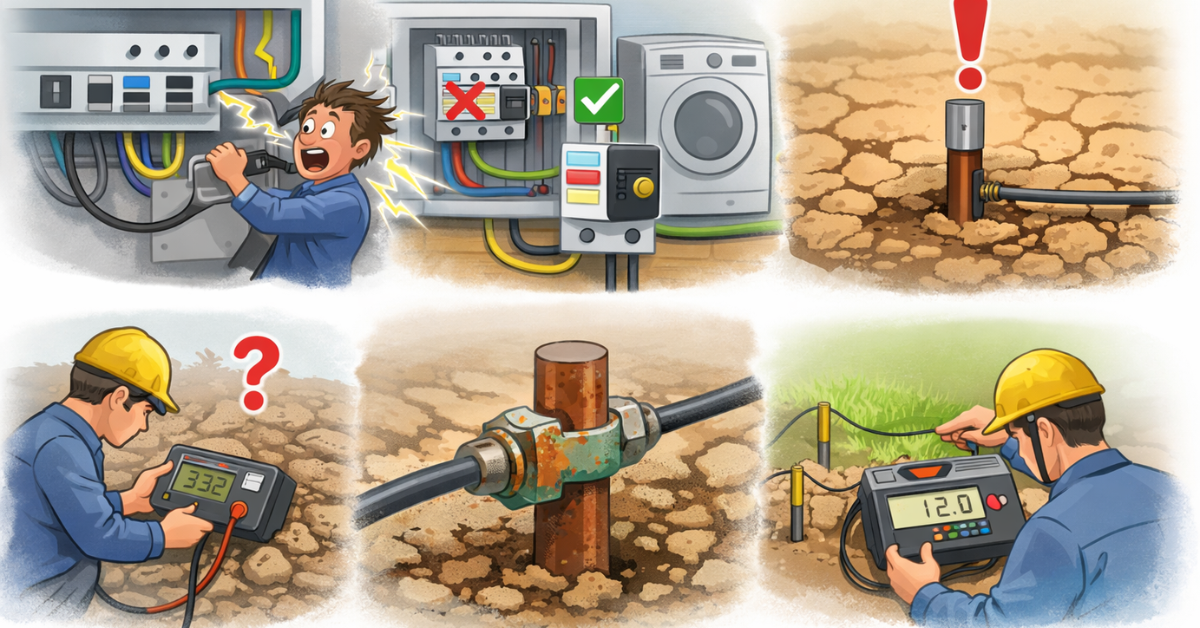

Các lỗi sai phổ biến khi thi công hệ thống tiếp địa
Câu hỏi thường gặp
Dưới đây là những câu hỏi Chấn Vũ thường nhận từ khách hàng và đối tác. Giải đáp đúng sẽ giúp bạn hiểu rõ cách vận hành thực tế và phân biệt hệ thống tiếp địa TN, TT, IT trong ứng dụng hàng ngày.
IT có dùng cho nhà dân được không?
Thực tế là không nên. Hệ thống IT yêu cầu thiết bị giám sát đắt tiền và quy trình vận hành khắt khe. Đối với nhà dân, hệ thống TT hoặc TN-C-S là lựa chọn thực tế và kinh tế hơn nhiều.
Điện trở tiếp địa bao nhiêu là đạt?
Theo tiêu chuẩn Việt Nam, điện trở tiếp địa an toàn cho điện sinh hoạt thường là dưới $4\Omega$. Đối với các trạm biến áp hoặc hệ thống chống sét, con số này có thể yêu cầu khắt khe hơn để đảm bảo khả năng thoát dòng lỗi nhanh nhất.
Có thể chuyển từ TN sang TT không?
Có thể chuyển đổi nhưng cần tính toán lại toàn bộ thiết bị bảo vệ. Khi chuyển sang TT, bạn bắt buộc phải lắp bổ sung RCD cho tất cả các nhánh để đảm bảo an toàn, vì lúc này MCB có thể không nhảy khi có dòng rò nhỏ. Việc phân biệt hệ thống tiếp địa TN, TT, IT đúng ngay từ khâu thiết kế sẽ giúp bạn tránh được những rắc rối tốn kém này.
Hy vọng những nội dung trên giúp bạn phân biệt hệ thống tiếp địa TN, TT, IT để lựa chọn phương án phù hợp cho công trình. Hiểu đúng từng sơ đồ sẽ giúp hệ thống điện vận hành ổn định và giảm rủi ro do sự cố rò điện. Nếu bạn cần tư vấn kỹ thuật hoặc thi công hệ thống tiếp địa đúng tiêu chuẩn, hãy liên hệ Chấn Vũ. Đội ngũ kỹ sư sẵn sàng hỗ trợ với giải pháp phù hợp và chi phí hợp lý.
