Khám phá ngay sự khác biệt cốt lõi giữa cáp chống cháy và cáp chậm cháy để lựa chọn đúng chủng loại vật tư an toàn cho hệ thống điện công trình. Việc hiểu rõ đặc tính kỹ thuật, khả năng chịu nhiệt và tiêu chuẩn của từng loại cáp sẽ giúp chủ đầu tư tối ưu hóa chi phí mà vẫn đảm bảo phòng cháy chữa cháy hiệu quả. Cùng Chấn Vũ tìm hiểu chi tiết ngay trong bài viết dưới đây nhé!
1. Những nguyên nhân chính gây ra tình trạng cháy nổ trong hệ thống điện
Sự cố cháy nổ điện trong các công trình dân dụng và công nghiệp thường bắt nguồn từ một số nguyên nhân kỹ thuật phổ biến. Việc nhận diện rõ các rủi ro này là bước đầu tiên để kỹ sư và chủ đầu tư đưa ra giải pháp phòng ngừa hiệu quả.
Những nguyên nhân chính gây ra tình trạng cháy nổ trong hệ thống điện
1.1. Cháy do chập mạch
Chập mạch (ngắn mạch) xảy ra khi hai dây dẫn khác pha hoặc dây pha chạm trực tiếp vào dây trung tính (hoặc chạm đất), làm dòng điện tăng vọt đột ngột trong tích tắc. Hiện tượng này sinh ra lượng nhiệt cực lớn, làm tan chảy lớp vỏ cách điện, bén lửa vào các vật liệu dễ cháy xung quanh và gây ra các vụ hỏa hoạn nghiêm trọng nếu thiết bị bảo vệ không kịp thời cắt điện.
1.2. Cháy do mối nối dây bị hở, lỏng
Trong quá trình thi công hoặc vận hành lâu dài, các điểm tiếp xúc, ốc vít tại cầu dao, aptomat hoặc mối nối cáp có thể bị lỏng lẻo. Tại các vị trí này, điện trở tiếp xúc tăng cao sinh ra hiệu ứng Joule, làm phát sinh nhiệt lượng lớn cục bộ (hiện tượng đánh lửa hồ quang điểm yếu). Nhiệt độ tăng cao liên tục sẽ làm biến dạng vỏ cách điện và bốc cháy các vật liệu xung quanh.
1.3. Sử dụng dây cáp điều khiển chống cháy và chậm cháy kém chất lượng
Việc sử dụng các loại dây cáp không rõ nguồn gốc, lớp vỏ cách điện không đạt tiêu chuẩn kỹ thuật chịu nhiệt, hàm lượng đồng kém hoặc pha tạp chất là nguyên nhân trực tiếp làm cáp nhanh bị lão hóa. Khi hệ thống tải nặng, cáp kém chất lượng rất dễ bị thủng cách điện, không có khả năng tự dập tắt lửa hoặc ngăn chặn khói độc lan rộng, biến hệ thống dây dẫn thành "ngòi nổ" phát tán đám cháy nhanh hơn.
2. Cáp điều khiển chống cháy và cáp chậm cháy khác nhau như thế nào?
Mặc dù đều thuộc nhóm cáp điện đặc thù phục vụ công tác phòng cháy chữa cháy, cáp chống cháy và cáp chậm cháy có cấu trúc vật liệu và nguyên lý hoạt động hoàn toàn khác biệt:

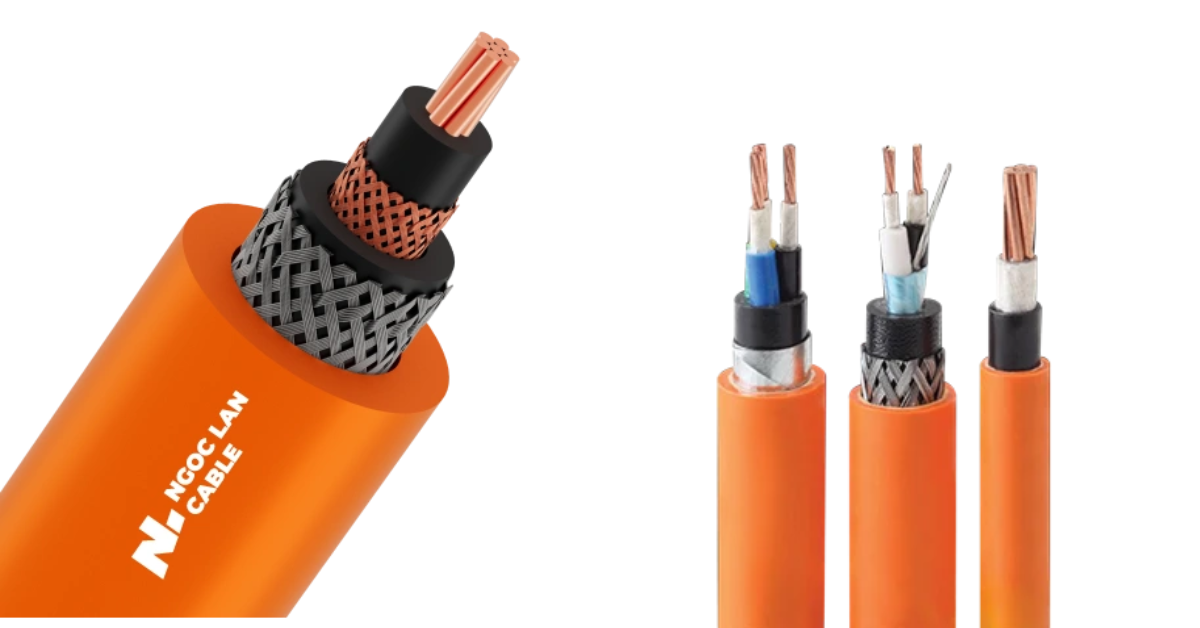

Cáp điều khiển chống cháy và cáp chậm cháy khác nhau như thế nào?
2.1. Cáp chống cháy
Cáp chống cháy (Fire Resistant Cable) được thiết kế đặc biệt để có thể tiếp tục duy trì mạch điện và truyền tải tín hiệu bình thường ngay cả trong điều kiện ngọn lửa trực tiếp bao quanh ở nhiệt độ rất cao (thường từ bảy trăm năm mươi đến chín trăm năm mươi độ C trong thời gian từ chín mươi đến một trăm hai mươi phút). Cấu tạo của loại cáp này có thêm một lớp băng mica hoặc lớp cách nhiệt chuyên dụng bọc quanh lõi dẫn, giúp ngăn chặn hiện tượng đoản mạch khi lớp vỏ nhựa bên ngoài đã bị thiêu rụi hoàn toàn.
2.2. Cáp chậm cháy
Cáp chậm cháy (Flame Retardant Cable) không có khả năng duy trì hoạt động trong ngọn lửa như cáp chống cháy, nhưng điểm ưu việt của nó nằm ở lớp vỏ nhựa bọc ngoài (thường làm từ hợp chất không chứa halogen, ít khói - LSZH). Khi xảy ra hỏa hoạn, loại cáp này có đặc tính tự dập tắt ngọn lửa khi nguồn nhiệt gây cháy bị rút đi, đồng thời ngăn không cho ngọn lửa lan truyền dọc theo tuyến cáp sang các khu vực lân cận, hạn chế tối đa lượng khói độc sinh ra.
3. Ứng dụng và khuyến nghị khi sử dụng 2 loại cáp
Tùy thuộc vào yêu cầu kỹ thuật, mức độ quan trọng của hệ thống và ngân sách đầu tư, các kỹ sư sẽ phân bổ sử dụng linh hoạt hai loại cáp này cho phù hợp:
Ứng dụng và khuyến nghị khi sử dụng 2 loại cáp
3.1. Ứng dụng cho hệ thống phòng cháy chữa cháy (ưu tiên cáp chống cháy)
Cáp chống cháy bắt buộc phải được ưu tiên sử dụng cho các mạch điện nguồn của hệ thống thiết bị khẩn cấp cần hoạt động xuyên suốt trong lúc xảy ra hỏa hoạn như:
Hệ thống bơm chữa cháy, quạt hút khói hành lang và tăng áp cầu thang thoát hiểm.
Hệ thống đèn chiếu sáng sự cố, đèn chỉ dẫn lối thoát nạn.
Hệ thống báo cháy trung tâm, hệ thống thông tin liên lạc khẩn cấp (PA system).
3.2. Ứng dụng cho hệ thống dân dụng (ưu tiên cáp chậm cháy)
Cáp chậm cháy là lựa chọn tối ưu cho các khu vực tập trung đông người, các tòa nhà thương mại, chung cư để hạn chế tối đa nguy cơ lan truyền lửa:
Trục cáp điện chính đi qua các hộp kỹ thuật, shaft thang máy của tòa nhà cao tầng.
Hệ thống dây dẫn điện âm tường, đi ống ghen trong các căn phòng, văn phòng làm việc.
Các khu vực công cộng có mật độ người qua lại lớn như trung tâm thương mại, sân bay, bệnh viện.
3.3. Khuyến nghị theo khu vực lắp đặt
Khu vực có yêu cầu an toàn sinh mạng cao: Phải dùng cáp chống cháy cho hệ thống điện ưu tiên loại một, và dùng cáp chậm cháy cho hệ thống phân phối thứ cấp.
Khu vực dân dụng thông thường: Có thể sử dụng cáp chậm cháy đạt chuẩn để vừa đảm bảo an toàn phòng cháy, vừa tối ưu hóa chi phí đầu tư so với việc dùng hoàn toàn cáp chống cháy chuyên dụng đắt đỏ.
4. So sánh chi tiết cáp chống cháy và cáp chậm cháy
Để giúp các kỹ sư, nhà thầu và chủ đầu tư dễ dàng phân biệt và đưa ra quyết định chính xác cho công trình, dưới đây là phần phân tích sự khác biệt giữa cáp chống cháy và cáp chậm cháy qua các tiêu chí kỹ thuật cốt lõi:

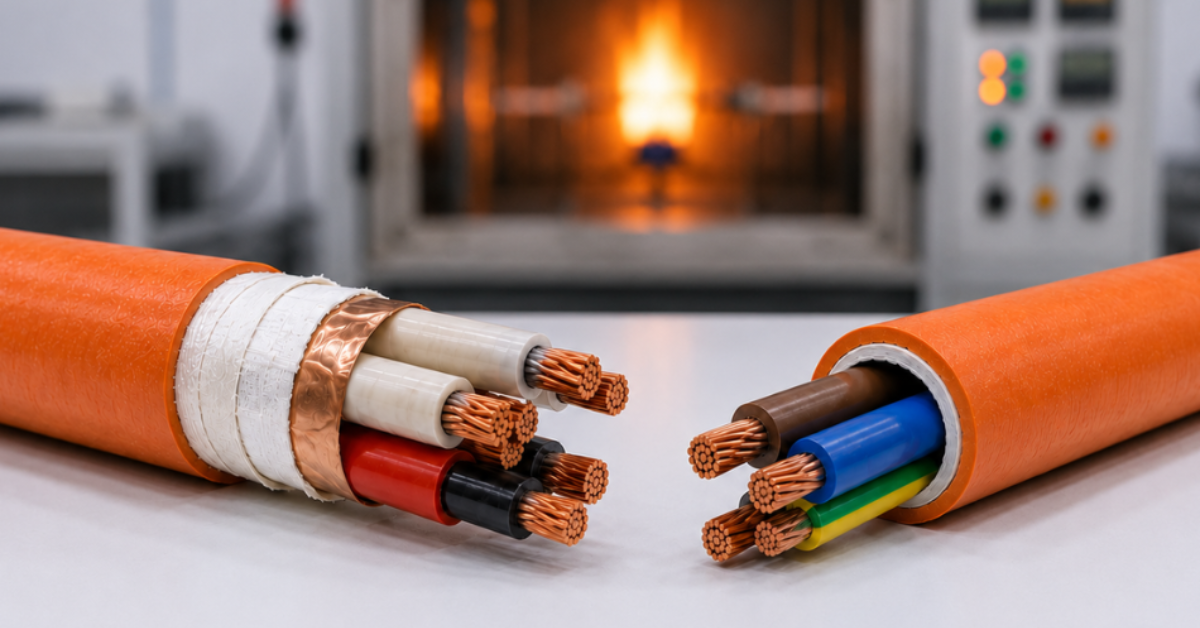

So sánh chi tiết cáp chống cháy và cáp chậm cháy
4.1. Chức năng chính
Sự khác biệt đầu tiên và quan trọng nhất giữa hai loại cáp này nằm ở chức năng bảo vệ khi xảy ra hỏa hoạn:
Cáp chống cháy: Được thiết kế với mục tiêu cốt lõi là duy trì sự liên tục của mạch điện và truyền tải tín hiệu ổn định ngay cả trong điều kiện ngọn lửa trực tiếp bao quanh, giúp các hệ thống khẩn cấp vận hành xuyên suốt.
Cáp chậm cháy: Chức năng chính là ngăn chặn sự lan truyền của ngọn lửa dọc theo tuyến cáp, tự dập tắt khi nguồn lửa bên ngoài bị loại bỏ và hạn chế tối đa phát sinh khói độc, bảo vệ hành lang thoát nạn.
4.2. Cấu trúc
Để đáp ứng được các đặc tính bảo vệ khác nhau, cấu tạo vật liệu của hai dòng cáp cũng có sự phân hóa rõ rệt:
Cáp chống cháy: Sở hữu cấu trúc đặc biệt với một lớp băng mica (hoặc lớp khoáng chất chịu nhiệt cao) quấn chặt trực tiếp quanh lớp lõi dẫn đồng trước khi bọc lớp cách điện XLPE và lớp vỏ ngoài cùng.
Cáp chậm cháy: Gồm lõi đồng tiêu chuẩn, lớp cách điện thông thường nhưng điểm nhấn nằm ở phần vỏ bọc ngoài làm từ hợp chất đặc biệt không chứa halogen, ít khói (LSZH - Low Smoke Zero Halogen) hoặc chứa phụ gia chống cháy lan.
4.3. Khả năng duy trì hoạt động khi cháy (giải thích cơ chế)
Cơ chế phản ứng với nhiệt độ cao là yếu tố quyết định khả năng ứng dụng của từng loại cáp trong thực tế:
Cáp chống cháy: Khi vỏ nhựa bên ngoài bị thiêu rụi hoàn toàn dưới nhiệt độ cao, lớp băng mica bên trong sẽ biến đổi thành một lớp gốm (ceramic) cách điện vững chắc, giữ cho các lõi đồng không bị chạm chập vào nhau, nhờ đó mạch điện vẫn kín và dòng điện vẫn chạy qua bình thường.
Cáp chậm cháy: Khi tiếp xúc với ngọn lửa, lớp vỏ cáp sẽ phân hủy sinh ra các khí trơ hoặc tạo ra lớp màng carbon ngăn oxy tiếp xúc với phần lõi bên trong, từ đó triệt tiêu nguồn cung cấp dưỡng khí cho đám cháy tự tắt chứ không duy trì việc dẫn điện.
4.4. Tiêu chuẩn chính
Mỗi loại vật tư sẽ được kiểm định và đánh giá dựa trên các bộ tiêu chuẩn thử nghiệm an toàn khắt khe khác nhau:
Cáp chống cháy: Thường tuân thủ các tiêu chuẩn quốc tế nghiêm ngặt về khả năng chịu lửa như IEC 60331, BS 6387 (các mức C, W, Z), hoặc TCVN tương đương.
Cáp chậm cháy: Tuân thủ các tiêu chuẩn quốc tế về khả năng chống cháy lan và đặc tính phát thải khói như IEC 60332 (phần 3 về thử nghiệm cháy lan theo chùm), IEC 60754 (độ axit của khí sinh ra) và IEC 61034 (mật độ khói).
4.5. Chi phí và thi công
Về mặt kinh tế và biện pháp triển khai thực tế tại công trường, bạn cần lưu ý những điểm sau:
Cáp chống cháy: Có giá thành vật tư rất cao (thường đắt hơn từ 1.5 đến 2 lần cáp thường) và có bán kính uốn cong lớn hơn do cấu trúc nhiều lớp cứng cáp, đòi hỏi thợ thi công phải cẩn trọng trong quá trình kéo cáp qua ống gen.
Cáp chậm cháy: Chi phí đầu tư ở mức vừa phải, hợp lý hơn cho các trục cáp khối lượng lớn, dễ uốn lượn và thi công linh hoạt trong các không gian hẹp, hộp kỹ thuật của tòa nhà.
5. Hướng dẫn chọn cáp theo 5 bước
Việc lựa chọn đúng loại cáp điện phòng cháy chữa cháy đòi hỏi quy trình kỹ thuật bài bản để đảm bảo an toàn tuyệt đối và tối ưu hóa chi phí đầu tư. Dưới đây là 5 bước cơ bản bạn có thể áp dụng:

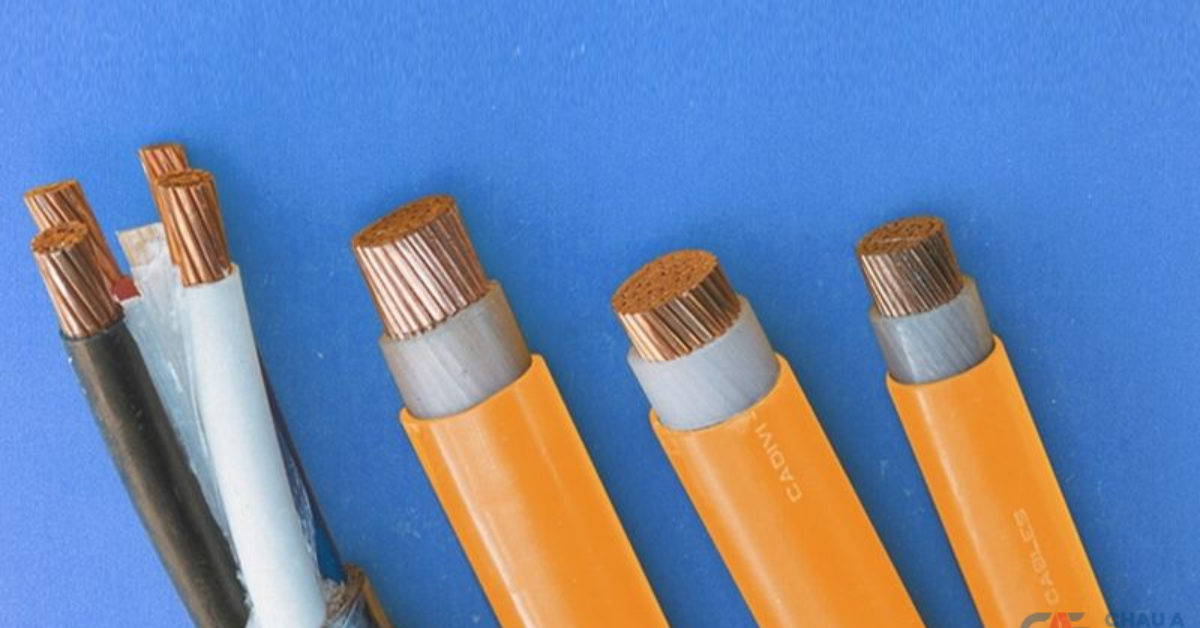

Hướng dẫn chọn cáp theo 5 bước
5.1. Bước 1: Xác định yêu cầu sử dụng
Đầu tiên, cần phân loại rõ mạch điện thuộc nhóm ưu tiên sống còn hay nhóm phân phối thông thường. Các thiết bị như bơm chữa cháy, quạt tăng áp hút khói, đèn chiếu sáng sự cố bắt buộc phải dùng cáp chống cháy. Trong khi đó, các nhánh cấp nguồn cho ổ cắm, điều hòa, chiếu sáng thông thường có thể dùng cáp chậm cháy hoặc cáp lực tiêu chuẩn.
5.2. Bước 2: Đánh giá khu vực lắp đặt
Khảo sát kỹ không gian đi dây của công trình: Nếu tuyến cáp đi qua các trục kỹ thuật tập trung đông người, khu vực kín gió, tòa nhà cao tầng, chung cư, trung tâm thương mại thì ưu tiên tuyệt đối cáp chậm cháy vỏ ít khói không độc để ngăn ngừa ngạt khói khi có sự cố.
5.3. Bước 3: Tính toán thông số điện
Xác định chính xác dòng điện định mức, dòng ngắn mạch cực đại và chiều dài tuyến cáp để tính toán tiết diện lõi dẫn (mm2) sao cho phù hợp, tránh tình trạng quá tải sụt áp gây sinh nhiệt cục bộ tại các điểm đấu nối.
5.4. Bước 4: Kiểm tra tiêu chuẩn kỹ thuật
Yêu cầu nhà sản xuất hoặc nhà cung cấp cung cấp đầy đủ các chứng chỉ kiểm định chất lượng, biên bản thử nghiệm (CO, CQ) chứng minh sản phẩm đạt chuẩn IEC, BS hoặc quy chuẩn phòng cháy chữa cháy của cơ quan chức năng tại Việt Nam.
5.5. Bước 5: Chuẩn bị hồ sơ nghiệm thu
Lập đầy đủ danh mục vật tư, bản vẽ thiết kế hoàn công và các chứng nhận kiểm định phòng cháy chữa cháy của chủng loại cáp đã chọn để phục vụ công tác kiểm tra, nghiệm thu công trình với cơ quan chức năng trước khi đưa vào vận hành.
6. Tiêu chuẩn và phương pháp thử nghiệm
Để đảm bảo chất lượng và khả năng vận hành an toàn trong điều kiện hỏa hoạn thực tế, cả cáp chống cháy và cáp chậm cháy đều phải trải qua các quy trình kiểm định nghiêm ngặt theo tiêu chuẩn quốc gia và quốc tế:
Thử nghiệm khả năng chịu lửa (đối với cáp chống cháy): Điển hình là tiêu chuẩn IEC 60331 hoặc BS 6387, trong đó mẫu cáp được đặt trực tiếp trong lò nung ở nhiệt độ cao (từ 750°C đến 950°C) kết hợp với các thử nghiệm va đập cơ học hoặc phun nước định kỳ để kiểm tra xem mạch điện có bị đứt quãng hay chạm chập hay không.
Thử nghiệm chống cháy lan (đối với cáp chậm cháy): Theo tiêu chuẩn IEC 60332 (phần 3), mẫu cáp được xếp thành chùm trong buồng thử và đốt bằng ngọn lửa tiêu chuẩn trong một khoảng thời gian nhất định để đo lường khả năng tự dập tắt lửa và ngăn chặn ngọn lửa lan truyền dọc theo tuyến cáp.
Thử nghiệm phát thải khói và khí độc: Theo các bộ tiêu chuẩn IEC 61034 (đo mật độ khói hiển thị) và IEC 60754 (đo nồng độ khí axit halogen sinh ra), đảm bảo vật liệu vỏ bọc sinh ra ít khói độc nhất, không gây cản trở tầm nhìn và không gây nguy hiểm cho đường hô hấp của con người khi có sự cố cháy.

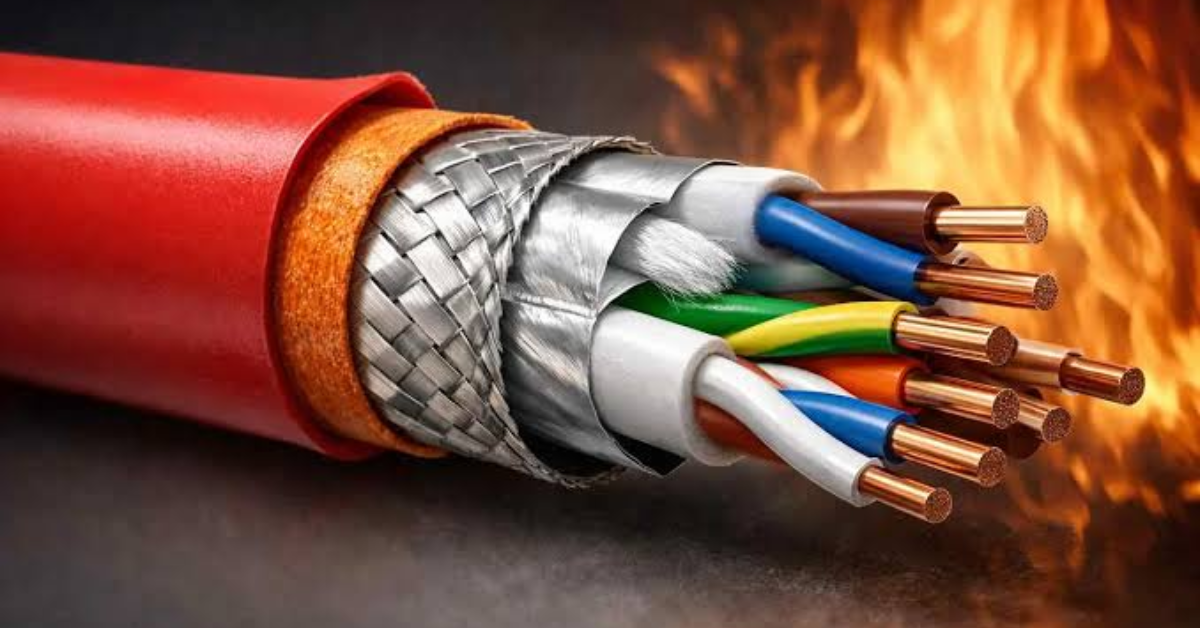

Tiêu chuẩn và phương pháp thử nghiệm
7. Các câu hỏi thường gặp về cáp chống cháy và cáp chậm cháy
Dưới đây là phần giải đáp chi tiết cho những thắc mắc phổ biến nhất xoay quanh đặc tính kỹ thuật, cách phân biệt và ứng dụng thực tế của cáp chống cháy và cáp chậm cháy trong các công trình:
Các câu hỏi thường gặp về cáp chống cháy và cáp chậm cháy
7.1. Cáp chống cháy có chống nhiễu không?
Bản thân lớp cấu trúc chịu nhiệt (như lớp băng mica) của cáp chống cháy không tự động có tính năng chống nhiễu từ trường. Tuy nhiên, trên thị trường hiện nay có nhiều dòng sản phẩm cáp chống cháy chuyên dụng được nhà sản xuất tích hợp thêm một lớp giáp chống nhiễu bằng băng đồng hoặc nhôm (overall shield/screen) để vừa đảm bảo khả năng chịu lửa, vừa truyền tải tín hiệu ổn định trong môi trường công nghiệp có nhiều sóng điện từ.
7.2. Vì sao giá cáp chống cháy cao?
Cáp chống cháy có giá thành cao hơn đáng kể so với cáp thông thường do sở hữu cấu trúc vật liệu phức tạp và cao cấp. Việc bổ sung lớp băng mica chịu nhiệt độ cao, sử dụng hàm lượng đồng nguyên chất lớn, lớp vỏ bọc đặc biệt cùng quy trình sản xuất, kiểm định khắt khe theo các tiêu chuẩn quốc tế đã đẩy chi phí chế tạo lên mức cao hơn.
7.3. Có thể thay cáp chống cháy bằng cáp chậm cháy?
Không thể thay thế đối với các khu vực yêu cầu tính mạng và an toàn tối quan trọng như mạch nguồn bơm chữa cháy, hệ thống quạt hút khói hành lang, hoặc đèn thoát hiểm sự cố. Lý do là vì cáp chậm cháy không có khả năng duy trì mạch điện dưới ngọn lửa trực tiếp, hệ thống sẽ bị tê liệt ngay lập tức khi xảy ra hỏa hoạn.
7.4. Sơn chống cháy dùng được cho cả cáp chống cháy và chậm cháy không?
Sơn chống cháy bề mặt thường được ứng dụng cho các cấu trúc thép, tường hoặc đôi khi là lớp sơn phủ bên ngoài cho các tuyến cáp điện hiện hữu nhằm tăng cường khả năng cản lửa lan truyền. Tuy nhiên, việc sơn phủ không thể biến cáp chậm cháy thành cáp chống cháy chuyên dụng, vì cơ cấu bảo vệ cốt lõi của cáp chống cháy nằm ngay ở lớp cấu trúc bên trong lõi dẫn.
7.5. Có thể dùng cáp chậm cháy thay chống cháy nếu đi trong ống thép?
Ống thép luồn dây có thể giúp bảo vệ cơ học và chịu được nhiệt độ tác động trong một khoảng thời gian ngắn nhất định, nhưng nó không thể thay thế hoàn toàn đặc tính duy trì mạch điện của cáp chống cháy. Khi nhiệt độ môi trường tăng quá cao trong đám cháy lớn, ống thép cũng sẽ bị nung nóng và cáp chậm cháy bên trong vẫn sẽ bị đứt mạch do không có lớp gốm mica bảo vệ lõi.
7.6. FR có bắt buộc vỏ bọc là LSZH không?
Ký hiệu FR (Fire Resistant - Cáp chống cháy) tập trung chủ yếu vào khả năng duy trì mạch điện dưới ngọn lửa, do đó về mặt kỹ thuật lõi cáp mới là yếu tố quyết định. Tuy nhiên, để đáp ứng các quy chuẩn an toàn khắt khe hiện nay cho các công trình lớn, phần lớn các loại cáp chống cháy cao cấp đều được nhà sản xuất kết hợp sử dụng lớp vỏ bọc ngoài bằng vật liệu ít khói không halogen (LSZH) để tối ưu hóa khả năng bảo vệ toàn diện.
7.7. Cáp chống cháy phải đạt cả C, W, Z hay chỉ C là đủ?
Tiêu chuẩn BS 6387 phân chia thành các mức thử nghiệm độc lập bao gồm C (thử nghiệm chịu lửa thuần túy), W (thử nghiệm chịu lửa kết hợp phun nước), và Z (thử nghiệm chịu lửa kết hợp va đập cơ học). Việc cáp chỉ đạt mức C là chưa đủ cho các công trình đòi hỏi tiêu chuẩn an toàn cao; trên thực tế, các dự án lớn thường yêu cầu dòng cáp phải đạt chuẩn toàn diện CWZ để đảm bảo chịu được đồng thời cả nhiệt độ cao, tia nước cứu hỏa và lực va đập từ các vật thể rơi xuống trong hỏa hoạn.
Việc nắm vững các đặc tính kỹ thuật, tiêu chuẩn kiểm định cũng như ứng dụng thực tế của cáp chống cháy và cáp chậm cháy sẽ giúp chủ đầu tư và đơn vị thi công xây dựng nên những hệ thống điện an toàn, bền vững và đáp ứng trọn vẹn các quy chuẩn phòng cháy chữa cháy hiện hành. Nếu bạn đang tìm kiếm các giải pháp vật tư điện, cáp chống cháy, cáp chậm cháy chính hãng, đạt chuẩn kiểm định với mức giá cạnh tranh nhất cho công trình của mình, hãy liên hệ ngay với Chấn Vũ hôm nay để nhận được sự tư vấn tận tâm và hỗ trợ nhanh chóng từ đội ngũ chuyên gia nhé!
