Làm thế nào để nắm rõ nguyên lý hoạt động aptomat, giúp thiết bị tự động ngắt mạch kịp thời khi xảy ra sự cố quá tải hoặc chập cháy? Việc hiểu rõ cơ chế vận hành của cầu dao tự động không chỉ giúp bạn lựa chọn đúng thiết bị bảo vệ an toàn cho mạng điện mà còn phòng ngừa triệt để các rủi ro nguy hiểm. Cùng Chấn Vũ tìm hiểu chi tiết ngay trong bài viết dưới đây nhé!
1. Tìm hiểu Aptomat là gì?
Aptomat (còn gọi là cầu dao tự động hay tắt-pơ-mát trong dân gian, tên tiếng Anh là Circuit Breaker) là thiết bị điện tự động có chức năng bảo vệ hệ thống lưới điện khi xảy ra các sự cố nguy hiểm như quá tải, ngắn mạch (chập điện) hoặc dòng điện rò.
Khác với cầu chì truyền thống chỉ sử dụng được một lần rồi đứt và phải thay mới, aptomat có cơ chế tự ngắt mạch để ngắt dòng điện ngay lập tức, sau đó người dùng có thể dễ dàng bật lại (reset) thủ công sau khi đã khắc phục xong sự cố. Đây được coi là "trái tim" bảo vệ an toàn cho toàn bộ hệ thống điện từ hộ gia đình nhỏ lẻ cho đến các nhà xưởng công nghiệp quy mô lớn.

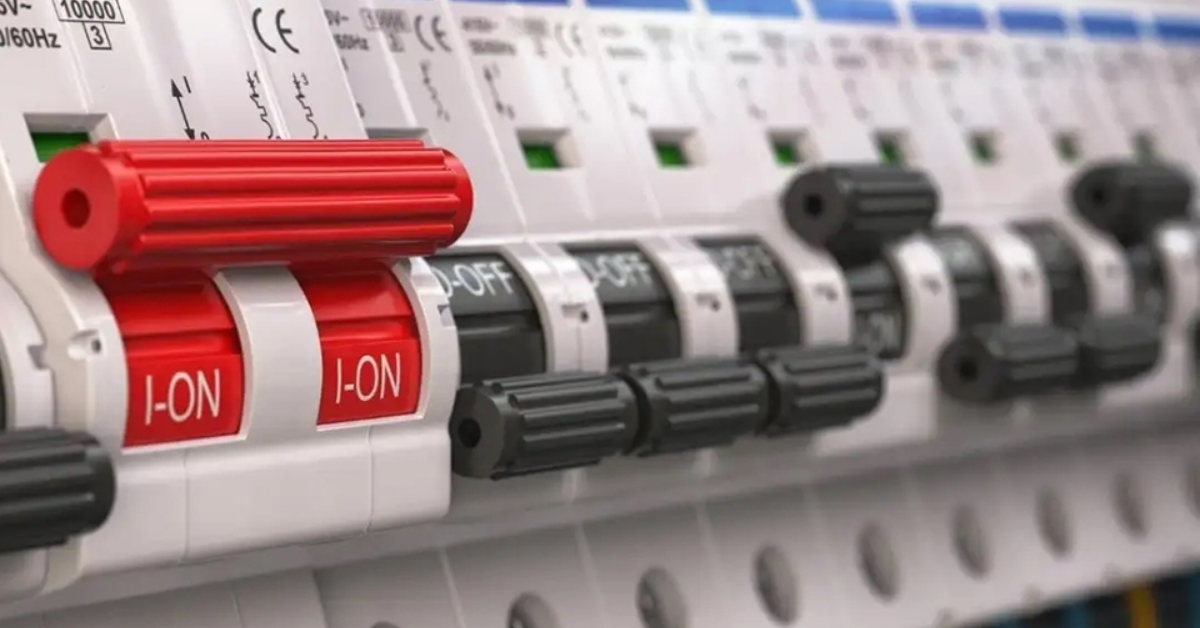

Tìm hiểu Aptomat là gì?
2. Chức năng của Aptomat
Sở hữu khả năng kiểm soát dòng điện thông minh, aptomat đảm nhận những nhiệm vụ cốt lõi sau trong mọi công trình:
Bảo vệ quá tải: Khi số lượng thiết bị điện hoạt động cùng lúc vượt quá định mức chịu đựng của dây dẫn hoặc của chính aptomat, thiết bị sẽ tự động ngắt để tránh tình trạng dây bị quá nhiệt, nóng chảy lớp vỏ nhựa gây hỏa hoạn.
Bảo vệ ngắn mạch (chập điện): Khi xảy ra hiện tượng pha nóng chạm pha nguội hoặc chạm mát trực tiếp, cường độ dòng điện trong mạch sẽ tăng vọt lên hàng chục, hàng trăm lần trong tích tắc. Aptomat sẽ ngắt mạch ngay lập tức để bảo vệ toàn bộ mạng điện không bị cháy nổ.
Chống rò điện và chống giật (đối với dòng RCCB, RCBO): Phát hiện sự chênh lệch dòng điện đi và về để ngắt điện ngay khi có người chạm phải dòng điện hoặc thiết bị bị rò rỉ ra vỏ, ngăn ngừa nguy cơ điện giật chết người.
Đóng ngắt dòng điện an toàn: Dùng làm cầu dao tổng để ngắt toàn bộ nguồn điện khi cần sửa chữa, bảo trì mạng lưới điện trong nhà một cách thuận tiện.

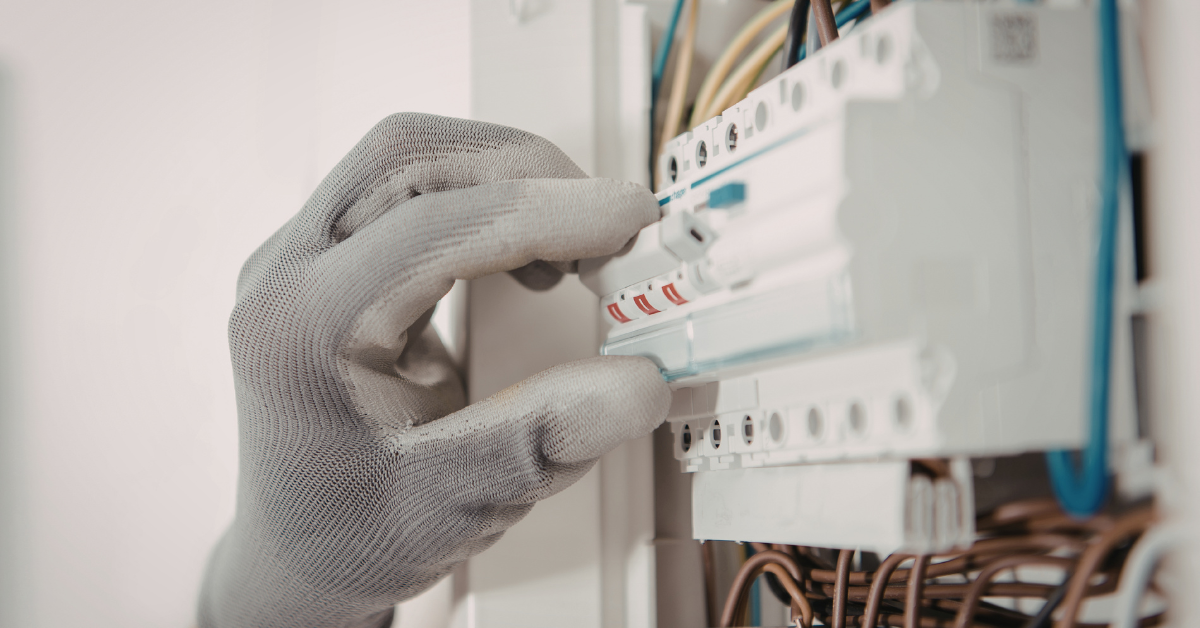

Chức năng của Aptomat
3. Cấu tạo của Aptomat
Để thực hiện được các chức năng bảo vệ phức tạp trong một thiết kế nhỏ gọn, một chiếc aptomat tiêu chuẩn được cấu thành từ các bộ phận chính dưới đây:

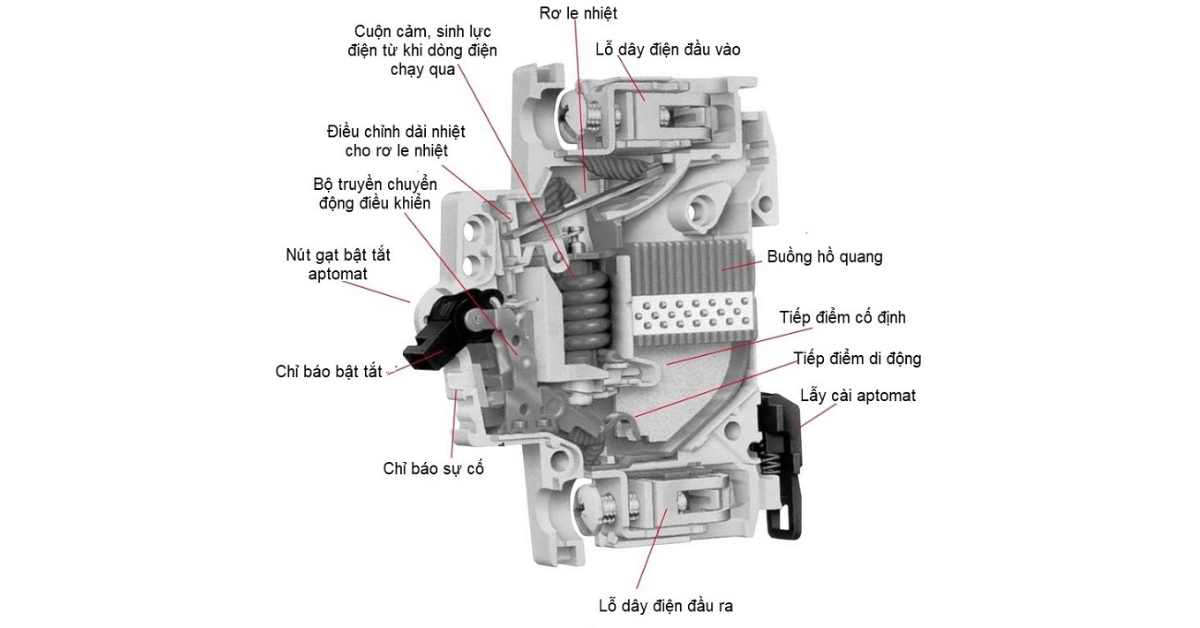

Cấu tạo của Aptomat
3.1. Tiếp điểm
Hệ thống tiếp điểm của aptomat thường gồm hai cấp hoặc ba cấp tiếp điểm (tiếp điểm chính, tiếp điểm phụ và tiếp điểm hồ quang). Khi aptomat ở trạng thái đóng, các tiếp điểm này ép chặt vào nhau để cho dòng điện chạy qua. Khi xảy ra sự cố, cơ cấu cắt sẽ kéo các tiếp điểm này tách rời nhau ra để ngắt hoàn toàn mạch điện.
3.2. Hộp dập hồ quang
Khi các tiếp điểm tách ra lúc dòng điện đang tải lớn, hiện tượng phóng tia lửa điện (hồ quang điện) sẽ xuất hiện với nhiệt độ cực kỳ cao, dễ làm cháy rụi thiết bị. Hộp dập hồ quang gồm các tấm thép xẻ rãnh được bố trí khoa học bên trong nhằm chia nhỏ, làm nguội và dập tắt tia lửa điện nhanh chóng, đảm bảo an toàn tuyệt đối cho thiết bị.
3.3. Cơ cấu truyền động cắt
Bộ phận này gồm hệ thống các đòn bẩy, lẫy móc và lò xo liên kết chặt chẽ với nhau. Chức năng chính của cơ cấu truyền động là truyền lệnh từ các móc bảo vệ để mở hoặc đóng các tiếp điểm một cách dứt khoát, nhanh chóng, không phụ thuộc vào tốc độ gạt tay của người sử dụng.
3.4. Móc bảo vệ
Móc bảo vệ là "bộ não" cảm nhận sự cố của aptomat, bao gồm:
Móc kiểu điện từ (hoặc rơ-le nhiệt/điện từ): Phản ứng cực nhanh với các trường hợp ngắn mạch để kéo lẫy gạt cắt mạch tức thì.
Móc kiểu rơ-le nhiệt (thường dùng thanh bimetal): Uốn cong khi dòng điện tăng cao quá mức trong thời gian dài (quá tải), từ đó tác động vào cơ cấu truyền động để ngắt điện bảo vệ.
4. Những thông số kỹ thuật quan trọng trên Aptomat
Trước khi lựa chọn lắp đặt aptomat cho công trình, bạn cần nắm rõ các thông số kỹ thuật được in trực tiếp trên thân thiết bị để đảm bảo khả năng bảo vệ chính xác và an toàn:
Dòng điện định mức (In): Là mức cường độ dòng điện tối đa mà aptomat có thể dẫn ổn định liên tục trong thời gian dài mà không bị ngắt (ví dụ: 16A, 20A, 32A, 40A...).
Dòng cắt ngắn mạch (Icu hoặc Icn): Là khả năng chịu đựng dòng điện cực đại do chập cháy sinh ra mà tiếp điểm của aptomat vẫn không bị phá hủy (thường tính bằng kilo-Ampe như 4.5kA, 6kA, 10kA...).
Điện áp định mức (Ue): Mức điện áp hoạt động chuẩn của thiết bị (ví dụ 220V cho mạng điện dân dụng hoặc 380V cho mạng điện công nghiệp ba pha).
Số cực (Pole): Thể hiện số lượng đường pha mà aptomat kiểm soát (như 1P, 2P cho điện một pha và 3P, 4P cho điện ba pha).

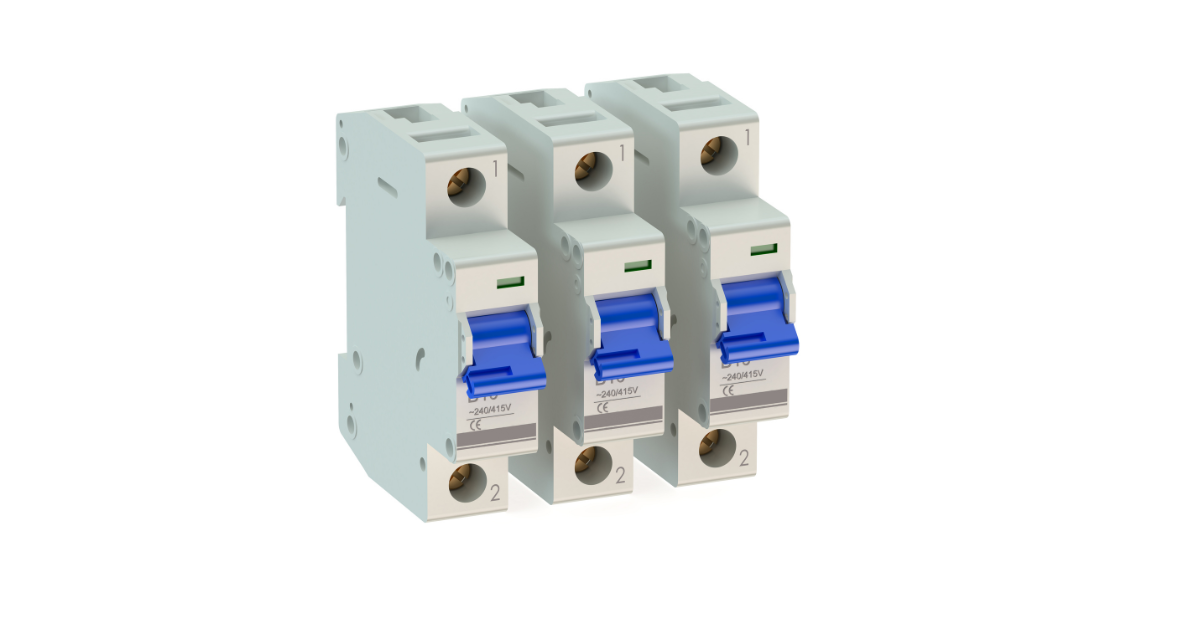

Những thông số kỹ thuật quan trọng trên Aptomat
5. Nguyên lý hoạt động làm việc của Aptomat
Tùy thuộc vào thiết kế và chủng loại cụ thể, aptomat sẽ ứng dụng các cơ chế vật lý khác nhau để kịp thời phát hiện và cắt ngắt dòng điện khi xảy ra sự cố.

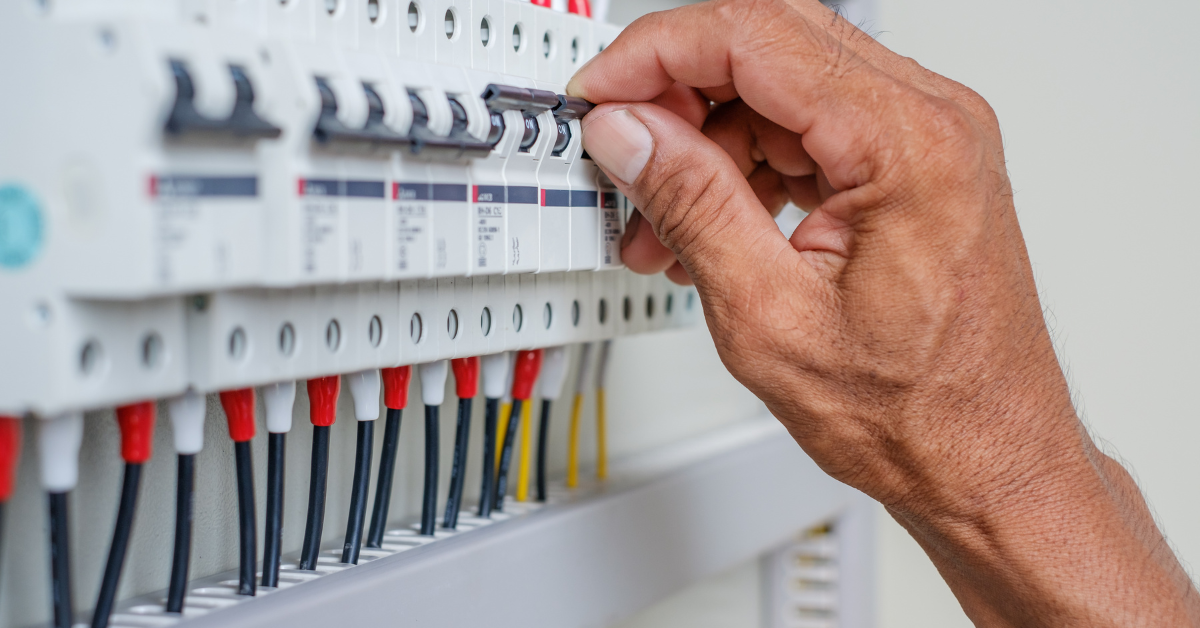

Nguyên lý hoạt động làm việc của Aptomat
5.1. Nguyên lý hoạt động làm việc của Aptomat dòng điện cực đại
Đây là dòng aptomat phổ biến nhất trong hệ thống điện dân dụng và công nghiệp, hoạt động dựa trên sự tác động của dòng điện vượt mức cho phép:
Khi xảy ra quá tải: Dòng điện chạy qua lớn hơn định mức nhưng chưa đến mức chập cháy. Lúc này, dòng điện qua thanh lưỡng kim (bimetal) trong móc rơ-le nhiệt làm thanh này nóng lên và bị uốn cong theo một hướng nhất định. Khi uốn đến giới hạn, nó sẽ tác động đẩy lực làm bật lẫy cơ cấu truyền động, khiến các tiếp điểm mở ra và ngắt mạch điện từ từ nhưng dứt khoát.
Khi xảy ra ngắn mạch (chập điện): Cường độ dòng điện tăng vọt lên gấp nhiều lần trong tích tắc, tạo ra một từ trường có lực hút cực mạnh trong cuộn dây điện từ. Từ trường này sẽ hút phần ứng dịch chuyển ngay lập tức, tác động trực tiếp vào cơ cấu truyền động để bung các tiếp điểm ra trong thời gian chưa tới vài phần nghìn giây, ngăn chặn triệt để nguy cơ cháy nổ.
5.2. Nguyên lý hoạt động làm việc của Aptomat điện áp thấp
Loại aptomat này chuyên dùng để bảo vệ hệ thống khi điện áp nguồn bị sụt giảm quá sâu hoặc mất hẳn điện áp, tránh tình trạng thiết bị điện (như động cơ, máy nén) cố chạy tiếp gây cháy cuộn dây:
Bên trong aptomat được trang bị một cuộn dây điện áp (cuộn cắt thấp áp) được đấu nối song song với nguồn điện.
Khi điện áp lưới sụt giảm nghiêm trọng xuống dưới ngưỡng cho phép (thường dưới 70% điện áp định mức), lực từ sinh ra ở cuộn dây không đủ để giữ phần ứng nữa.
Lò xo kéo sẽ lập tức kéo phần ứng rời ra, tác động vào cơ cấu cơ khí làm aptomat tự động nhảy (trip) cắt nguồn điện ngay lập tức, giúp bảo vệ an toàn tuyệt đối cho toàn bộ hệ thống máy móc phía sau.
6. Phân loại Aptomat thông dụng
Trên thị trường hiện nay có rất nhiều dòng aptomat được thiết kế chuyên biệt để đáp ứng từng nhu cầu và quy mô hệ thống điện khác nhau. Dưới đây là các loại phổ biến nhất:
6.1. Aptomat MCB
MCB (Miniature Circuit Breaker) là dòng cầu dao tự động dạng tép, chuyên dùng trong mạng điện dân dụng và thương mại quy mô nhỏ. Thiết bị này có nhiệm vụ chính là bảo vệ quá tải và ngắn mạch cho các nhánh đường dây chiếu sáng, ổ cắm trong gia đình, với dòng định mức thường từ vài ampe đến 125A.

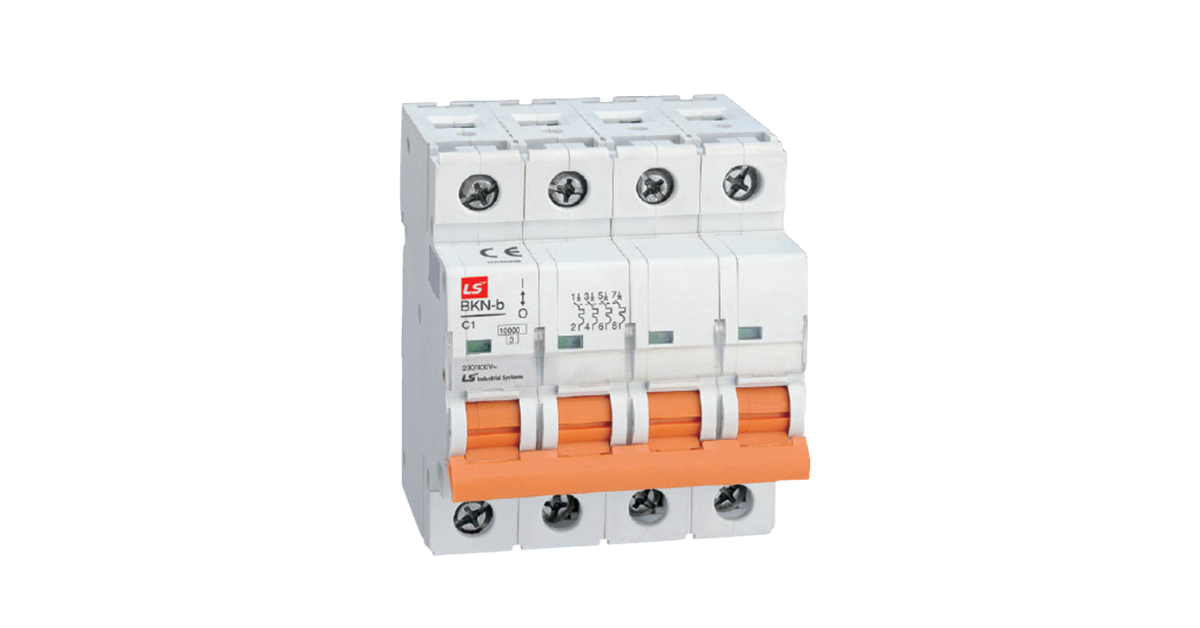

Aptomat MCB
6.2. Aptomat MCCB
MCCB (Molded Case Circuit Breaker) là cầu dao tự động dạng khối, có công suất và khả năng chịu dòng cắt lớn hơn hẳn MCB. Thiết bị này thường được dùng làm áptômát tổng cho toàn bộ tòa nhà, phân xưởng hoặc các hệ thống điện công nghiệp có dòng tải cao, cho phép điều chỉnh dòng định mức linh hoạt.
6.3. Aptomat RCCB
RCCB (Residual Current Circuit Breaker) là thiết bị chống dòng rò dạng thuần túy. Chức năng cốt lõi của nó là phát hiện sự chênh lệch dòng điện đi và về (dòng điện rò rỉ ra vỏ thiết bị hoặc qua cơ thể người) để lập tức ngắt mạch, tuy nhiên dòng này thường phải kết hợp thêm MCB để bảo vệ quá tải.

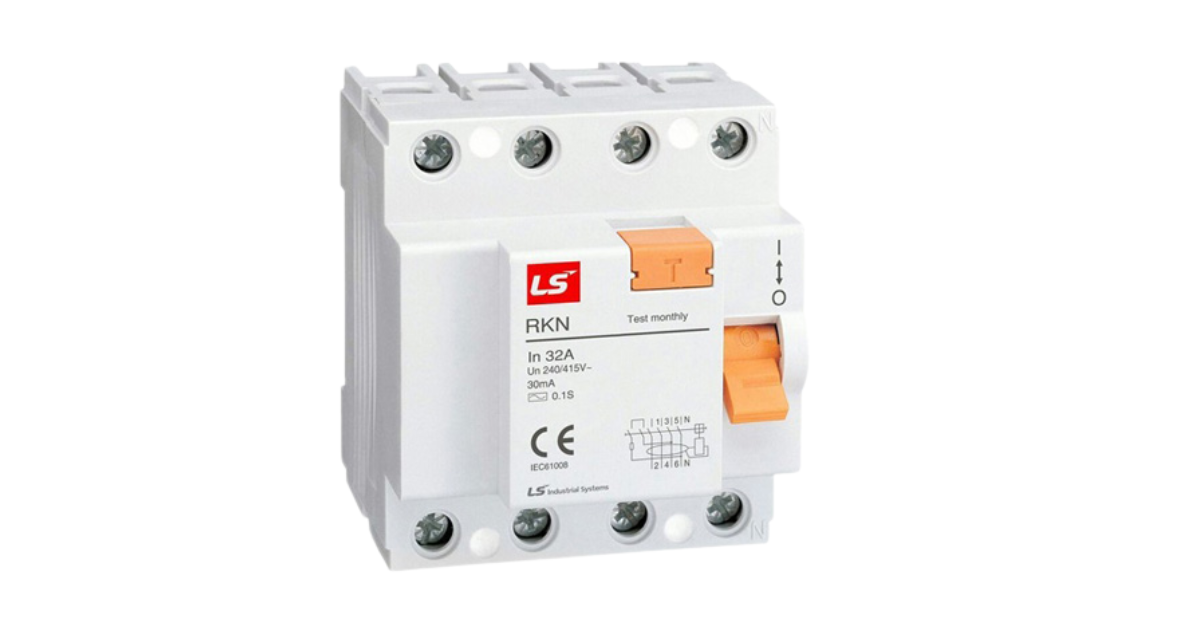

Aptomat RCCB
6.4. Aptomat RCBO
RCBO (Residual Current Circuit Breaker with Overcurrent Protection) là dòng thiết bị thông minh tích hợp “hai trong một”: vừa có chức năng chống quá tải, ngắn mạch như MCB, vừa có khả năng chống dòng rò, chống giật như RCCB. Đây là lựa chọn tối ưu để lắp cho khu vực ẩm ướt như phòng tắm, nhà bếp.
6.5. Aptomat ELCB
ELCB (Earth Leakage Circuit Breaker) thực chất là aptomat bảo vệ rò điện kết hợp chống quá tải. Dù có nguyên lý tương tự RCBO, ELCB thường thiên về dòng thiết bị dạng khối lớn, chuyên dùng trong công nghiệp để ngắt toàn bộ nguồn điện khi có sự cố rò rỉ pha ra vỏ máy.

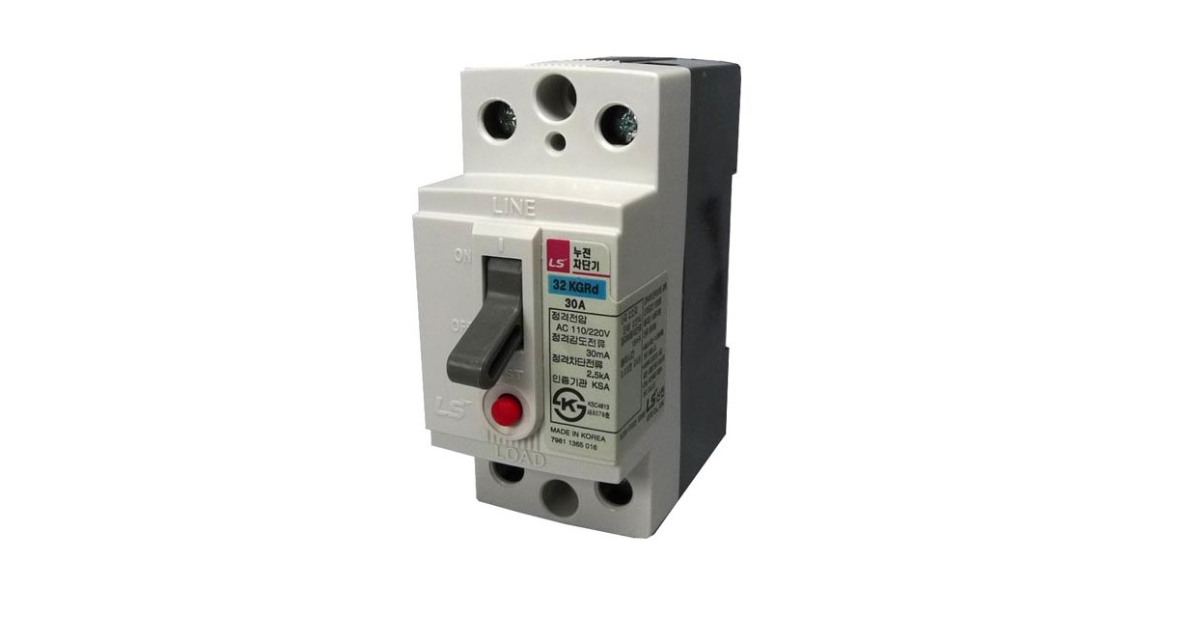

Aptomat ELCB
6.6. Máy cắt không khí ACB
ACB (Air Circuit Breaker) là dòng máy cắt không khí công suất cực lớn, chuyên dùng cho các trạm biến áp, tủ điện tổng của các nhà máy lớn hoặc tòa nhà cao tầng. Thiết bị này chịu được dòng điện định mức và dòng cắt ngắn mạch cực kỳ cao, vận hành dập hồ quang trong môi trường không khí tự nhiên.
7. Ứng dụng của Aptomat vào hệ thống điện
Aptomat hiện hữu ở mọi nơi có dòng điện chạy qua, đóng vai trò là "lớp khiên" bảo vệ tài sản và tính mạng con người trong cả lĩnh vực dân dụng lẫn công nghiệp.

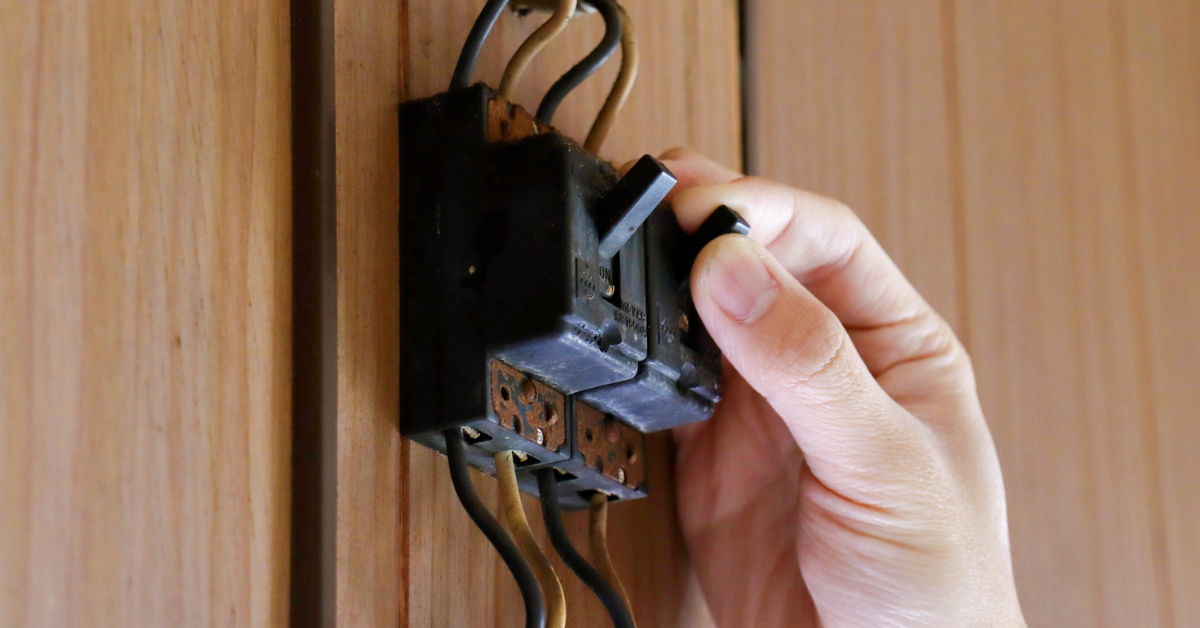

Ứng dụng của Aptomat vào hệ thống điện
7.1. Ứng dụng trong điện công nghiệp
Trong các nhà xưởng, khu chế xuất hay trạm biến áp, aptomat (chủ yếu là MCCB, ACB và các dòng bảo vệ chuyên dụng) được lắp đặt tại các tủ điện tổng phân phối. Chúng chịu trách nhiệm đóng ngắt an toàn cho các động cơ công suất lớn, dây chuyền sản xuất tự động hóa, hệ thống chiếu sáng nhà xưởng và bảo vệ toàn bộ mạng lưới trước các sự cố sụt áp, ngắn mạch quy mô lớn.
7.2. Ứng dụng trong điện dân dụng
Trong các hộ gia đình, chung cư và cửa hàng kinh doanh, aptomat (MCB, RCBO, RCCB) được bố trí khoa học từ áptômát tổng ngoài công tơ đến từng áptômát nhánh cho từng tầng, từng phòng. Chúng giúp bảo vệ riêng biệt cho các thiết bị đắt tiền như điều hòa, bình nóng lạnh, bếp từ, đồng thời ngắt điện tức thì khi có chập cháy hoặc người nhà vô tình chạm vào nguồn điện, đảm bảo an toàn tuyệt đối cho cuộc sống sinh hoạt hàng ngày.
8. Bảo dưỡng và kiểm tra Aptomat
Dù là thiết bị tự động có độ bền cao, aptomat sau một thời gian dài vận hành vẫn có thể gặp tình trạng hao mòn cơ học, bám bụi bẩn hoặc suy giảm độ nhạy của tiếp điểm. Việc kiểm tra và bảo dưỡng định kỳ là việc làm cần thiết để đảm bảo hệ thống điện luôn trong trạng thái an toàn nhất.

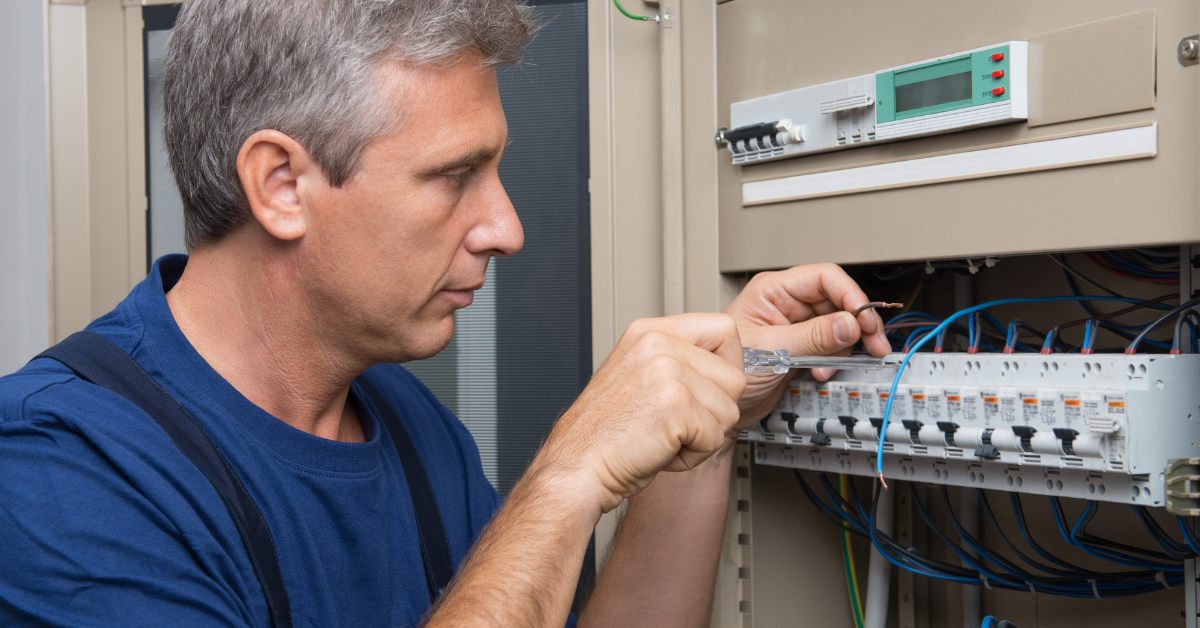

Bảo dưỡng và kiểm tra Aptomat
8.1. Tầm quan trọng của việc bảo dưỡng định kỳ
Ngăn ngừa sự cố bất ngờ: Giúp phát hiện sớm các dấu hiệu lỏng ốc vít đấu nối, tiếp điểm bị mô-ve (cháy rỗ) gây sinh nhiệt làm chảy vỏ nhựa.
Đảm bảo độ nhạy của cơ chế ngắt: Tránh tình trạng aptomat bị kẹt cơ cấu truyền động sau thời gian dài không hoạt động, dẫn đến việc không kịp thời ngắt điện khi xảy ra quá tải.
Kéo dài tuổi thọ thiết bị: Giữ cho toàn bộ mạng lưới điện trong công trình luôn vận hành ổn định, tiết kiệm chi phí thay mới về lâu dài.
8.2. Cách kiểm tra và bảo dưỡng
Kiểm tra bằng mắt thường và tay: Quan sát bên ngoài xem thân aptomat có bị biến dạng, ngả vàng do quá nhiệt hay có mùi khét lạ không. Thử gạt cần lên xuống vài lần để kiểm tra độ linh hoạt của cơ cấu lò xo.
Sử dụng nút Test (đối với dòng chống rò như RCBO, ELCB): Định kỳ mỗi tháng một lần, bạn hãy nhấn nút Test trên thiết bị. Nếu aptomat tự động nhảy (trip) cắt điện, chứng năng chống rò vẫn hoạt động tốt; ngược lại, nếu thiết bị không nhảy thì cần thay thế ngay lập tức.
Vệ sinh và siết lại ốc vít: Ngắt toàn bộ nguồn điện tổng, dùng tua-vít siết chặt lại các đầu ốc kẹp dây cáp để tránh hiện tượng đánh lửa do tiếp xúc lỏng lẻo.
9. Những câu hỏi liên quan về Aptomat
Trong quá trình tìm hiểu và lắp đặt hệ thống điện, người dùng thường có những thắc mắc phổ biến dưới đây:
Những câu hỏi liên quan về Aptomat
9.1. Aptomat 1 pha và aptomat 3 pha có khác nhau không?
Có, chúng khác biệt rõ rệt về cấu trúc và mục đích sử dụng. Aptomat 1 pha (thường là loại 1P hoặc 2P) chỉ dùng cho lưới điện gia đình thông dụng (220V) để kiểm soát dây pha và dây trung tính. Trong khi đó, aptomat 3 pha (loại 3P hoặc 4P) chuyên dùng cho lưới điện công nghiệp (380V), có khả năng chịu tải cao và đồng thời ngắt cả ba đường dây nóng cùng dây trung tính, phục vụ cho các động cơ công suất lớn.
9.2. Chọn công suất aptomat như thế nào là phù hợp?
Để chọn đúng dòng định mức (In) của aptomat, bạn áp dụng nguyên tắc: chọn mức lớn hơn cường độ dòng điện tính toán thực tế của thiết bị khoảng 1.2 đến 1.5 lần, nhưng phải nhỏ hơn giới hạn chịu tải tối đa của dây dẫn điện. Ví dụ, với tổng tải tiêu thụ khoảng 15A, bạn nên chọn aptomat loại 20A để vừa đảm bảo an toàn vừa không bị nhảy áp vặt vãnh.
9.3. Aptomat có nhiệm vụ gì ở mạng điện trong nhà?
Trong không gian sống, aptomat đóng vai trò như "người gác cổng" tối cao, đảm nhận nhiệm vụ tự động cắt ngắt nguồn điện ngay lập tức khi xảy ra các hiện tượng nguy hiểm như chập mạch, quá tải do cắm quá nhiều thiết bị công suất lớn, hoặc ngắt điện chống giật khi có người vô tình chạm tay vào nguồn điện, bảo vệ an toàn tuyệt đối cho tính mạng gia đình.
9.4. Nên sử dụng aptomat của hãng nào?
Hiện nay trên thị trường có rất nhiều thương hiệu thiết bị điện uy tín, được kiểm định chất lượng nghiêm ngặt và đạt chuẩn kỹ thuật quốc tế như Panasonic, Schneider, LS, ABB, Sino... Tùy thuộc vào ngân sách và yêu cầu cụ thể của công trình, bạn có thể chọn các dòng sản phẩm phù hợp để đảm bảo độ bền bỉ và tính năng bảo vệ tối ưu nhất.
Việc hiểu rõ cấu tạo, thông số kỹ thuật cũng như nguyên lý hoạt động của aptomat sẽ giúp bạn chủ động hơn trong việc thiết kế, lắp đặt và vận hành hệ thống điện một cách an toàn, hiệu quả. Đây chính là giải pháp cốt lõi để bảo vệ tài sản và tính mạng cho cả gia đình trước những sự cố điện bất ngờ. Nếu bạn đang tìm kiếm các dòng aptomat, thiết bị điện chính hãng, chuẩn chất lượng với mức giá tốt nhất, hãy liên hệ ngay với Chấn Vũ hôm nay để nhận được sự tư vấn tận tâm và hỗ trợ nhanh chóng từ đội ngũ chuyên gia nhé!
