Khám phá ngay cách tính tụ bù chuẩn xác nhất giúp nâng cao hệ số công suất cos phi, giảm thiểu tổn thất điện năng và tránh tình trạng bị phạt tiền công suất phản kháng hàng tháng. Việc nắm vững công thức và phương pháp tính toán dung lượng tụ bù sẽ giúp bạn tối ưu hóa hiệu quả vận hành cho hệ thống điện nhà xưởng và tòa nhà. Cùng Chấn Vũ tìm hiểu chi tiết ngay trong bài viết dưới đây nhé!
1. Tổng quan về tủ tụ bù
Hệ thống điện hiện đại ngày nay luôn đòi hỏi sự ổn định và tối ưu về mặt hiệu suất truyền tải. Trong đó, tủ tụ bù đóng vai trò là một thiết bị cốt lõi không thể thiếu trong các nhà máy, xưởng sản xuất hay tòa nhà thương mại lớn.

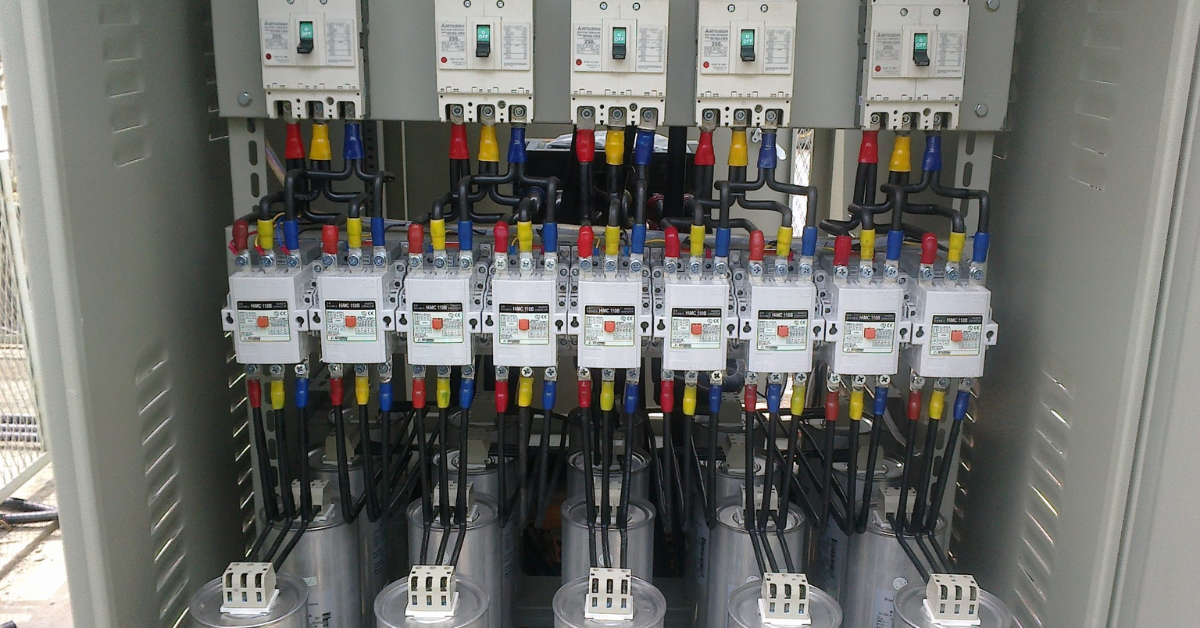

Tổng quan về tủ tụ bù
1.1. Tủ tụ bù là gì?
Tủ tụ bù là hệ thống gồm nhiều quả tụ điện được đấu nối song song với hệ thống tải, có chức năng chính là cung cấp công suất phản kháng để bù trừ trực tiếp cho công suất phản kháng của các thiết bị tiêu thụ điện như động cơ, máy biến áp hay máy hàn. Việc lắp đặt tủ tụ bù giúp nâng cao hệ số công suất phản kháng, giảm thiểu tổn thất điện năng trên đường dây và đặc biệt giúp các doanh nghiệp tránh bị ngành điện lực phạt tiền công suất phản kháng hằng tháng.
1.2. Các loại tụ bù thường dùng trong tủ tụ bù
Tùy thuộc vào đặc điểm lưới điện và yêu cầu vận hành của từng công trình, thị trường hiện nay phổ biến các dòng tụ bù sau:
Tụ bù khô: Thiết kế dạng hình trụ tròn gọn nhẹ, dễ dàng lắp đặt trong các không gian tủ điện hẹp, thường dùng cho các hệ thống có công suất nhỏ và trung bình.
Tụ bù dầu: Thiết kế dạng hình hộp chữ nhật chứa dầu cách điện bên trong, có khả năng tản nhiệt cực tốt và chịu được dòng điện sóng hài cao, chuyên dùng cho các hệ thống công nghiệp nặng, công suất lớn.
Tụ bù hạ thế và trung thế: Phân loại theo cấp điện áp lưới mà tủ điện đấu nối trực tiếp vào để hoạt động.
1.3. Nguyên lý hoạt động của tủ tụ bù
Nguyên lý làm việc của tủ tụ bù dựa trên sự lệch pha giữa điện áp và dòng điện trong mạch điện xoay chiều có tải cảm kháng. Khi các thiết bị như động cơ hoạt động, chúng tiêu thụ một lượng lớn công suất phản kháng làm hệ số công suất bị sụt giảm. Lúc này, bộ điều khiển tụ bù thông minh sẽ liên tục giám sát trạng thái lưới điện, tự động đóng cắt các cấp tụ điện thông qua contactor để bổ sung dòng điện lệch pha ngược lại, kéo hệ số công suất về mức gần bằng một, giúp tối ưu hóa hoàn toàn chất lượng nguồn điện.
1.4. Ứng dụng của tủ tụ bù công suất phản kháng
Tủ tụ bù công suất phản kháng được ứng dụng rộng rãi trong hầu hết các lĩnh vực đòi hỏi hạ tầng điện năng lớn:
Nhà máy và khu công nghiệp: Nơi tập trung hàng loạt các động cơ công suất lớn, máy biến áp và dây chuyền sản xuất tự động hóa liên tục.
Tòa nhà cao tầng và trung tâm thương mại: Kiểm soát tải cho hệ thống bơm nước, quạt thông gió, thang máy và chiếu sáng diện rộng.
Trạm biến áp phân phối: Giúp các điện lực khu vực hoặc trạm biến áp tư nhân nâng cao năng lực truyền tải của đường dây, giảm sụt áp lưới.
2. Các cách tính tụ bù phổ biến
Để thiết kế một tủ tụ bù đạt hiệu quả tối ưu, việc tính toán dung lượng tụ bù cần dựa trên các phương pháp kỹ thuật chuẩn xác dưới đây:

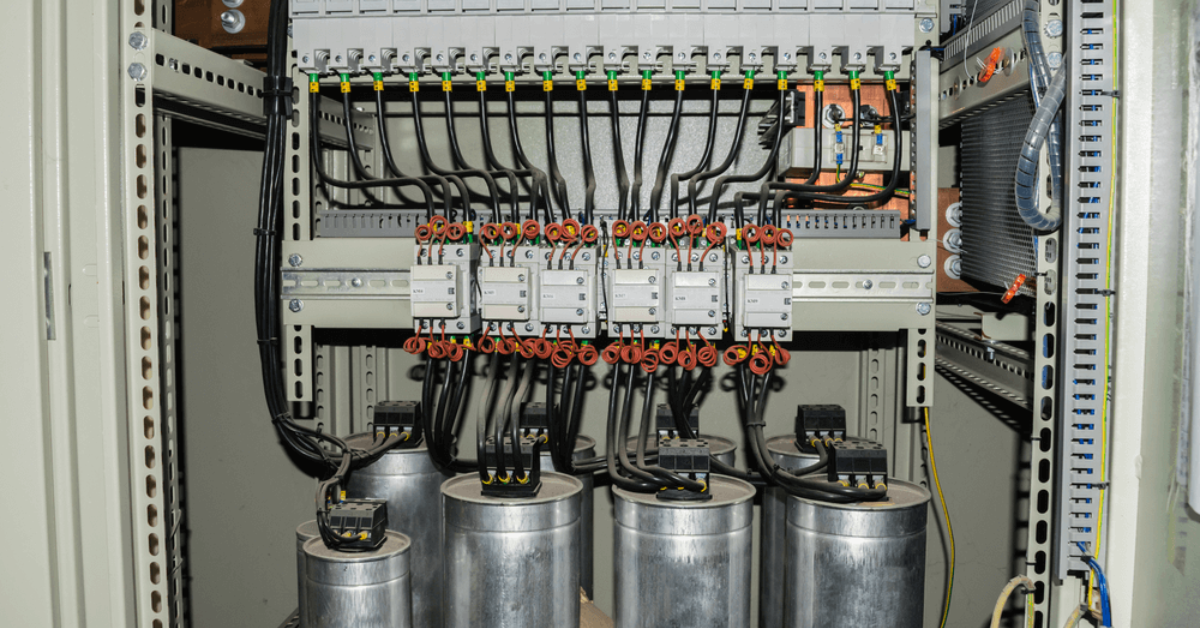

Các cách tính tụ bù phổ biến
2.1. Tính tụ bù từ công suất trạm biến áp
Phương pháp này thường được áp dụng khi bạn muốn tính nhanh dung lượng tụ bù tổng cho cả một trạm biến áp mà chưa có số liệu chi tiết về phụ tải bên dưới. Quy tắc chung được thợ điện áp dụng là dung lượng tụ bù tổng thường được ước tính bằng khoảng từ ba mươi đến bốn mươi phần trăm công suất định mức của máy biến áp. Ví dụ, trạm biến áp có công suất một nghìn kVA thì dung lượng tủ tụ bù tổng cần lắp đặt sẽ rơi vào khoảng từ ba trăm đến bốn trăm kVAR, chia thành nhiều cấp tụ linh hoạt để bộ điều khiển dễ dàng đóng cắt theo tải thực tế.
2.2. Tính tụ bù từ công suất tiêu thụ và hệ số công suất thực tế
Đây là phương pháp tính toán chi tiết và chuẩn xác nhất dựa trên công suất tác dụng thực tế của hệ thống và hệ số công suất trước cũng như sau khi bù. Thay vì dùng các công thức phức tạp, bạn có thể hình dung nguyên lý là dựa vào hệ số góc để tính ra chính xác lượng công suất phản kháng còn thiếu cần bù thêm. Bước đầu tiên là xác định tổng công suất tác dụng của các thiết bị đang hoạt động, sau đó tra hệ số bù tương ứng với góc lệch pha cũ và góc lệch pha mong muốn, cuối cùng nhân công suất tác dụng với hệ số vừa tra để ra tổng dung lượng kVAR cần thiết cho tủ bù.
2.3. Tính tụ bù bằng bảng tra
Đối với các kỹ sư thiết kế tủ điện cần sự nhanh chóng và tiện lợi, bảng tra hệ số bù tiêu chuẩn theo công suất là công cụ đắc lực nhất. Bảng tra này đã được tính toán sẵn các giá trị hệ số nhân dựa trên các mức hệ số công suất ban đầu và mục tiêu đưa lên mức mới. Bạn chỉ cần biết tổng công suất tác dụng của trạm và hệ số công suất hiện tại trên hóa đơn tiền điện, sau đó gióng theo bảng tra để lấy hệ số nhân trực tiếp với công suất, từ đó ra ngay tổng số kVAR cần lắp cho tủ điện mà không cần thực hiện các phép tính tay phức tạp.
2.4. Tính tụ bù từ hóa đơn điện
Phương pháp tận dụng hóa đơn tiền điện hàng tháng là cách thực tế nhất khi cải tạo hoặc nâng cấp hệ thống bù cho các cơ sở đang hoạt động. Bạn hãy lấy lượng điện năng tác dụng và điện năng phản kháng ghi trên hóa đơn của tháng gần nhất. Tỷ lệ giữa hai chỉ số này sẽ cho biết hệ số công suất thực tế của cơ sở. Nếu tỷ lệ này vượt quá giới hạn cho phép theo quy định của điện lực, bạn sẽ tính được chính xác lượng công suất phản kháng cần bù thêm trong mỗi chu kỳ ghi chỉ số điện để vừa triệt tiêu hoàn toàn tiền phạt, vừa tối ưu hóa chi phí vận hành cho doanh nghiệp.
3. Công thức tính tụ bù 3 pha chuẩn kỹ thuật
Để thiết kế một hệ thống bù công suất phản kháng đạt hiệu quả cao, việc nắm vững các công thức tính toán chuẩn kỹ thuật là điều kiện tiên quyết giúp tủ điện vận hành chính xác và tiết kiệm chi phí.

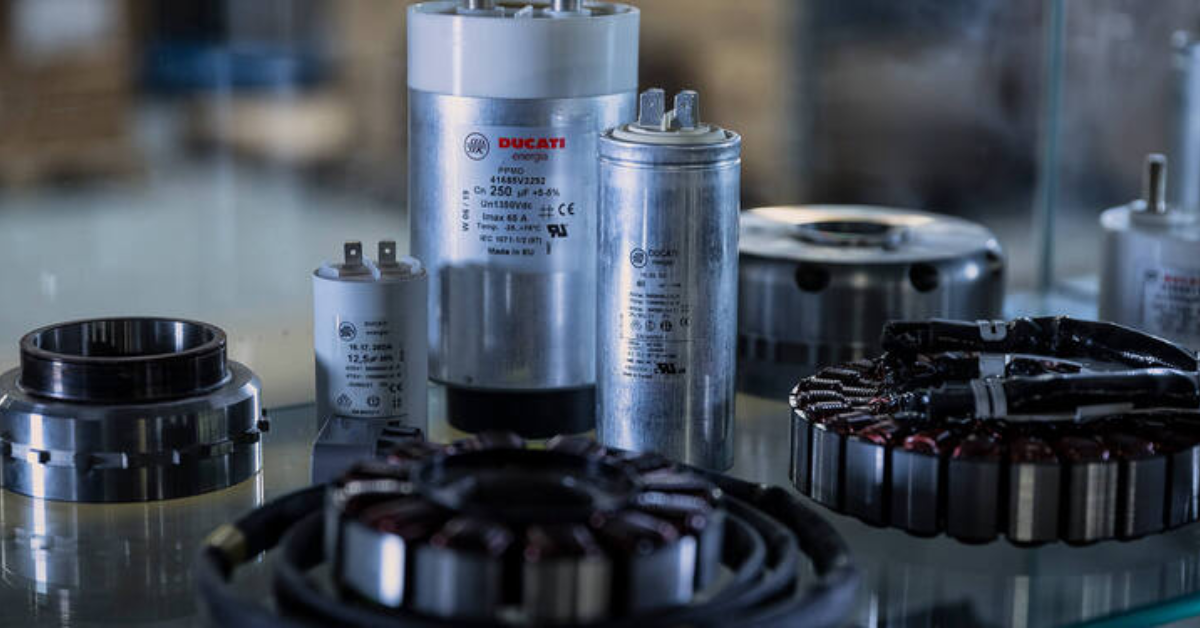

Công thức tính tụ bù 3 pha chuẩn kỹ thuật
3.1. Công thức tính công suất tụ bù theo cosφ hiện tại và cosφ mục tiêu
Phương pháp tính toán phổ biến và chuẩn xác nhất dựa trên việc quy đổi công suất tác dụng của hệ thống cùng với góc lệch pha trước và sau khi bù. Khi hệ thống đang hoạt động, hệ số công suất thực tế thường thấp hơn mức tiêu chuẩn quy định của điện lực. Để kéo hệ số này đạt mức mong muốn, lượng công suất phản kháng cần bù thêm được xác định bằng cách lấy tổng công suất tác dụng nhân với hiệu số giữa hai hàm lượng giác tương ứng với góc lệch pha ban đầu và góc lệch pha mục tiêu. Việc tính toán này giúp bạn xác định chính xác con số kVAR cần thiết mà không sợ bị thiếu hụt hoặc dư thừa dung lượng tụ.
3.2. Cách tính dung lượng tụ bù theo dòng điện và điện압
Bên cạnh cách tính dựa trên công suất tác dụng, các kỹ sư điện còn có thể xác định dung lượng tụ bù thông qua điện áp định mức của lưới điện và dòng điện phản kháng cần triệt tiêu. Khi biết rõ điện áp lưới ba pha cùng với mức dòng điện chênh lệch cần bù trừ, dung lượng tụ điện được tính bằng tích số giữa điện áp pha, dòng điện phản kháng và hệ số ba pha đối với mạng điện xoay chiều. Phương pháp này thường được áp dụng khi bạn kiểm tra trực tiếp thông số dòng điện thực tế bằng kìm kẹp dòng trên các nhánh tủ phân phối lớn.
3.3. Phân biệt công thức tính tụ bù cho đấu sao và tam giác
Tùy thuộc vào cách đấu nối các quả tụ bên trong tủ điện (đấu hình sao hay hình tam giác), cách tính toán thông số dòng điện và điện áp chịu đựng của tụ sẽ có những điểm khác biệt quan trọng. Đối với kiểu đấu hình tam giác, điện áp đặt lên mỗi quả tụ chính bằng điện áp dây của lưới điện ba pha, dòng điện chạy qua tụ sẽ lớn hơn nhưng hiệu quả bù công suất phản kháng đạt mức tối ưu cao hơn, do đó phương pháp đấu tam giác rất được ưa chuộng cho các hệ thống lưới điện hạ thế ba pha thông thường. Ngược lại, kiểu đấu hình sao chia nhỏ điện áp đặt lên từng tụ theo hệ số căn ba, thường được ứng dụng cho các hệ thống lưới điện có yêu cầu đặc thù về cấp điện áp cách điện.
4. Phân loại cách tính tụ bù 3 pha theo từng mục đích sử dụng
Mỗi khu vực phụ tải và quy mô công trình khác nhau sẽ đòi hỏi những phương pháp tính toán dung lượng tụ bù riêng biệt để đảm bảo tính kinh tế và kỹ thuật.

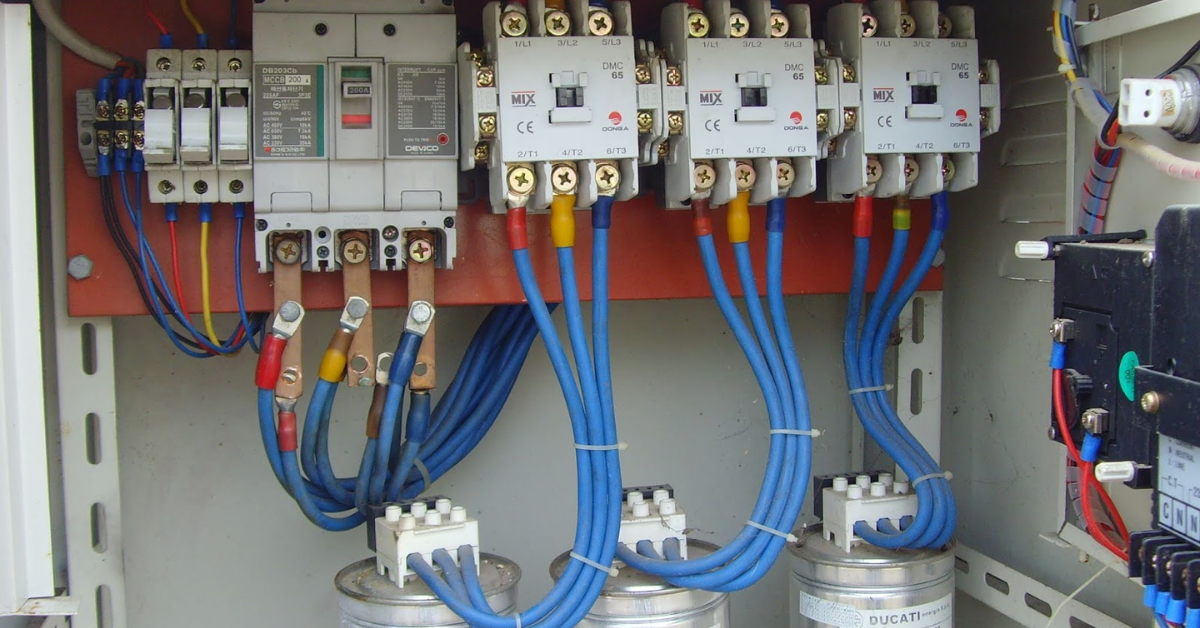

Phân loại cách tính tụ bù 3 pha theo từng mục đích sử dụng
4.1. Tính tụ bù 3 pha cho hệ thống chiếu sáng, động cơ đơn lẻ
Đối với các động cơ điện công suất lớn hoạt động đơn lẻ hoặc các cụm đèn chiếu sáng diện tích rộng, việc tính toán tụ bù được thực hiện trực tiếp dựa trên nhãn thông số kỹ thuật của thiết bị. Vì các động cơ này có hệ số công suất thấp khi chạy non tải, dung lượng tụ bù thường được tính toán sao cho vừa đủ bù trừ công suất phản kháng của riêng động cơ đó, đồng thời lắp đặt ngay tại đầu cực đấu nối để tụ điện tự động đóng cắt đồng bộ mỗi khi khởi động thiết bị mà không cần qua bộ điều khiển trung tâm phức tạp.
4.2. Tính toán tụ bù cho toàn bộ nhà máy hoặc trạm biến áp
Khi thiết kế tủ tụ bù tổng cho toàn bộ nhà máy hoặc dung lượng đặt tại trạm biến áp phân phối, phương pháp tính toán cần dựa trên công suất biểu kiến định mức của máy biến áp kết hợp với biểu đồ phụ tải tổng. Quy chuẩn thông thường cho thấy dung lượng bù tổng cho trạm thường dao động từ ba mươi đến bốn mươi phần trăm công suất máy biến áp. Sau đó, tổng dung lượng này sẽ được chia nhỏ thành nhiều cấp tụ khác nhau (ví dụ chia thành các cấp 10kVAR, 20kVAR, 50kVAR...) để bộ điều khiển tụ bù thông minh tự động luân phiên đóng cắt theo từng khung giờ cao điểm hay thấp điểm của nhà máy.
4.3. Cách tính tụ bù theo nhóm tải có công suất thay đổi theo thời gian
Trong các nhà máy có dây chuyền sản xuất hoạt động không ổn định, tải tiêu thụ thay đổi liên tục theo từng ca làm việc, việc tính toán tụ bù phải dựa trên biểu đồ phụ tải biến động theo thời gian. Thay vì chỉ tính theo công suất đỉnh điểm, người thiết kế phải khảo sát lượng điện năng tiêu thụ trung bình và dung lượng phản kháng phát sinh ở từng thời điểm trong ngày. Cách tính này giúp xây dựng một tủ tụ bù có bước nhảy linh hoạt, tránh tình trạng bù dư gây hiện tượng quá áp trên lưới điện vào những giờ thấp điểm khi các máy móc chính đã ngưng hoạt động.
5. Phương pháp xác định tụ bù 3 pha cần lắp đặt theo từng bước
Để thiết kế và lắp đặt một hệ thống tủ tụ bù đạt hiệu quả tối ưu, giảm thiểu tối đa tổn thất điện năng và tránh bị phạt tiền công suất phản kháng, các kỹ sư điện thường tuân thủ quy trình chuẩn hóa gồm các bước thực hiện chi tiết dưới đây:

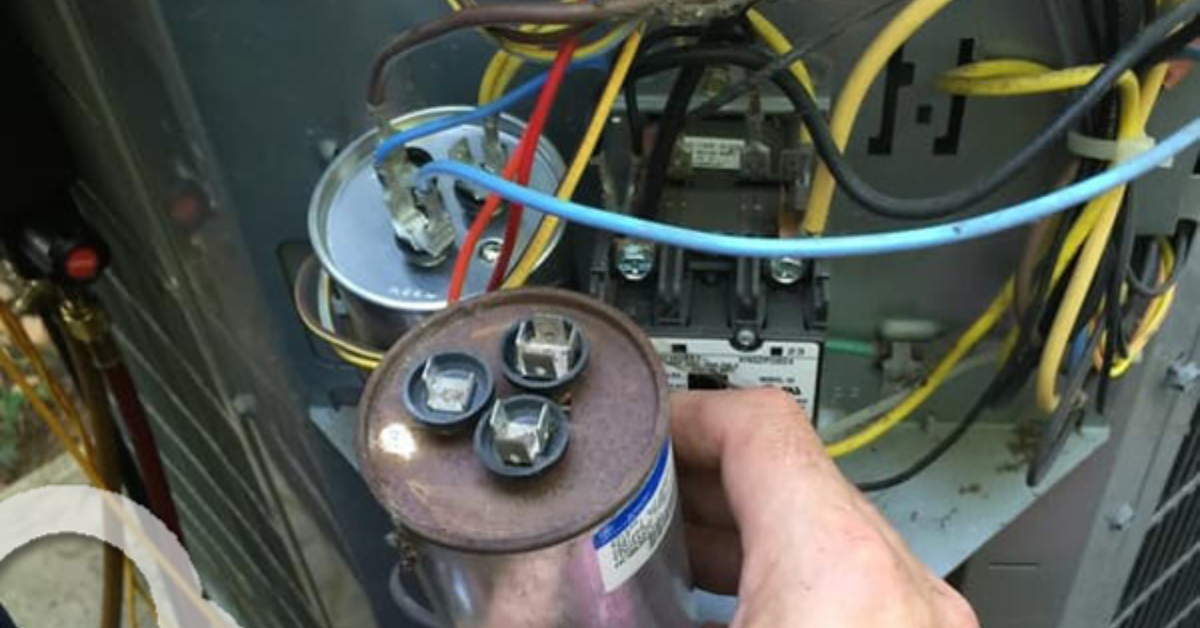

Phương pháp xác định tụ bù 3 pha cần lắp đặt theo từng bước
5.1. Bước 1: Thu thập thông số thực tế từ hệ thống điện
Trước khi bắt đầu bất kỳ phép tính toán nào, bạn cần tiến hành khảo sát và thu thập đầy đủ các dữ liệu vận hành thực tế của lưới điện cơ sở. Các thông số cốt lõi bao gồm tổng công suất tác dụng tiêu thụ của toàn hệ thống, điện áp định mức của lưới điện ba pha, hệ số công suất hiện tại hiển thị trên công tơ điện hoặc hóa đơn tiền điện hằng tháng, cùng với hệ số công suất mục tiêu mà doanh nghiệp muốn đạt được theo quy định của ngành điện lực.
5.2. Bước 2: Áp dụng công thức để tính công suất tụ bù
Dựa trên các số liệu đã thu thập ở bước trước, bạn tiến hành tính toán dung lượng công suất phản kháng cần thiết phải bù thêm cho hệ thống. Thông qua việc quy đổi công suất tác dụng kết hợp với hệ số góc tương ứng giữa hệ số công suất hiện tại và hệ số công suất mục tiêu, bạn sẽ xác định được chính xác tổng số kVAR cần lắp đặt. Việc tính toán chuẩn xác ở bước này giúp tủ tụ bù vừa đủ đáp ứng nhu cầu bù trừ, tránh tình trạng bị thiếu hụt dung lượng hoặc bù dư gây hiện tượng quá áp lưới.
5.3. Bước 3: Lựa chọn thiết bị phù hợp theo giá trị đã tính
Sau khi đã có con số tổng dung lượng kVAR cụ thể, bạn tiến hành phân chia thành các cấp tụ phù hợp và lựa chọn các thiết bị phần cứng đồng bộ bên trong tủ điện. Tùy thuộc vào không gian và đặc thù phụ tải, bạn có thể chọn dòng tụ bù khô hoặc tụ bù dầu chất lượng cao, kết hợp cùng bộ điều khiển tụ bù thông minh, contactor chuyên dụng cho mạch tụ và thiết bị đóng cắt bảo vệ an toàn để đảm bảo hệ thống vận hành bền bỉ, ổn định lâu dài.
6. Lưu ý kỹ thuật khi áp dụng công thức tính tụ bù 3 pha
Quá trình tính toán và lắp đặt tủ tụ bù đòi hỏi sự tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật để đảm bảo an toàn tuyệt đối cho toàn bộ hệ thống điện công nghiệp:
Không chọn dung lượng tụ bù quá lớn so với tải thực tế: Việc lắp tụ bù vượt mức cần thiết không chỉ gây lãng phí chi phí đầu tư mà còn có nguy cơ làm hệ số công suất vượt ngưỡng, gây hiện tượng quá áp trên lưới điện vào các giờ thấp điểm khi phụ tải ngưng hoạt động.
Lựa chọn thiết bị chịu dòng điện sóng hài: Trong các nhà máy sử dụng nhiều thiết bị điện tử công suất lớn, biến tần hay lò cảm ứng, dòng điện sóng hài bậc cao rất dễ làm phồng hoặc nổ tụ bù. Do đó, bạn nên ưu tiên sử dụng tụ bù dầu hoặc trang bị thêm cuộn kháng lọc sóng hài khi cần thiết.
Đảm bảo thời gian xả điện của tụ: Tụ điện giữ điện áp rất lâu ngay cả khi đã ngắt nguồn điện tổng. Vì vậy, tủ tụ bù bắt buộc phải có điện trở xả tích hợp sẵn để đưa điện áp về mức an toàn trong thời gian ngắn, tránh gây nguy hiểm cho nhân viên kỹ thuật khi bảo trì.

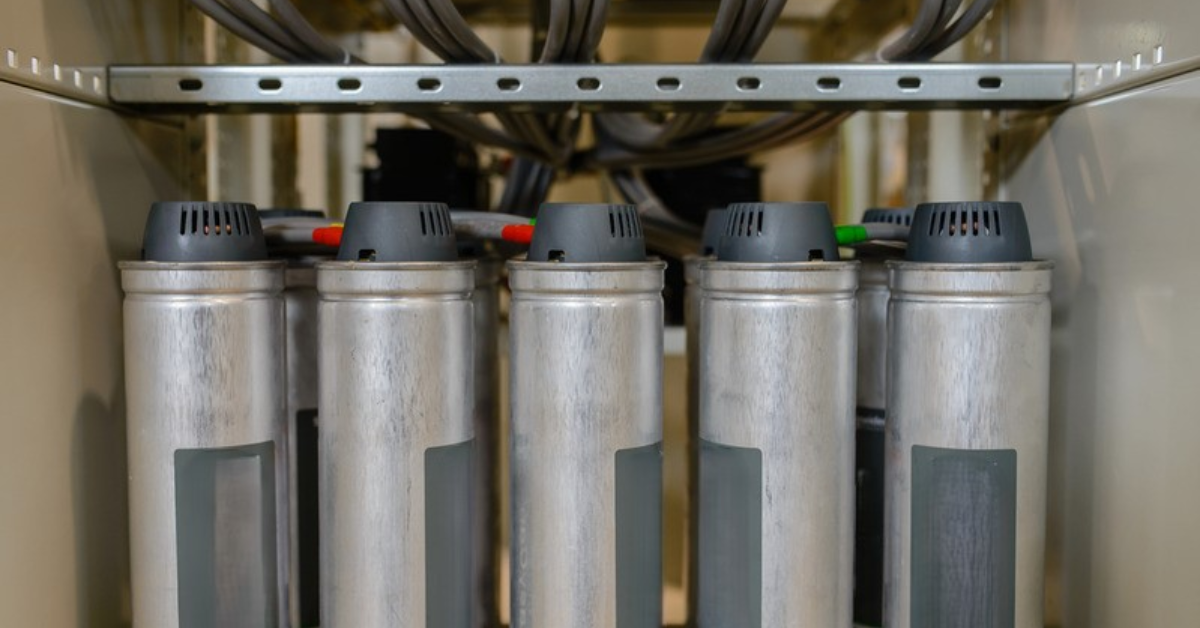

Lưu ý kỹ thuật khi áp dụng công thức tính tụ bù 3 pha
7. Gợi ý sử dụng phần mềm tính toán tụ bù 3 pha cho kỹ sư điện
Đối với các hệ thống điện có quy mô lớn, phức tạp với biểu đồ phụ tải biến động liên tục theo từng ca sản xuất, việc tính toán thủ công bằng tay đôi khi sẽ mất nhiều thời gian và dễ xảy ra sai sót. Hiện nay, các kỹ sư điện thường tận dụng sự hỗ trợ của các phần mềm chuyên dụng như AutoCAD Electrical, ETAP, Proteus hoặc các công cụ tính toán trực tuyến tích hợp sẵn bảng tra tiêu chuẩn của các thương hiệu thiết bị điện lớn. Những phần mềm này cho phép mô phỏng chính xác biểu đồ phụ tải, tự động phân chia số cấp tụ tối ưu và đưa ra bản vẽ thiết kế tủ điện hoàn chỉnh, giúp tiết kiệm tối đa thời gian triển khai và nâng cao độ chính xác kỹ thuật cho toàn bộ công trình.
Việc nắm vững quy trình tính toán từng bước, lưu ý kỹ ứng dụng thực tế cũng như tận dụng các công cụ hỗ trợ hiện đại sẽ giúp bạn xây dựng được một hệ thống tủ tụ bù đạt hiệu quả tối ưu nhất. Đây là giải pháp cốt lõi giúp doanh nghiệp nâng cao hệ số công suất, triệt tiêu hoàn toàn tiền phạt phản kháng và bảo vệ an toàn cho toàn bộ hạ tầng lưới điện. Nếu bạn đang tìm kiếm các dòng tụ bù, bộ điều khiển, contactor và thiết bị điện chính hãng, chất lượng cao với mức giá tốt nhất, hãy liên hệ ngay với Chấn Vũ hôm nay để nhận được sự tư vấn tận tâm và hỗ trợ nhanh chóng từ đội ngũ chuyên gia nhé!
