Khám phá ngay cách tính chọn contactor chuẩn xác nhất dựa trên công suất tải và điện áp định mức giúp thiết bị vận hành bền bỉ, hạn chế tối đa tình trạng cháy nổ. Việc nắm vững công thức và nguyên tắc lựa chọn khởi động từ sẽ giúp bạn tối ưu hóa hệ thống điện công nghiệp và dân dụng hiệu quả. Cùng Chấn Vũ tìm hiểu chi tiết ngay trong bài viết dưới đây nhé!
1. Contactor (Khởi động từ) là gì?
Contactor (hay còn gọi là khởi động từ) là một loại khí cụ điện hạ áp có chức năng điều khiển từ xa việc đóng ngắt các mạch điện lực có công suất lớn. Thiết bị này hoạt động dựa trên cơ chế điện từ, cho phép người vận hành đóng cắt dòng điện tải nặng một cách an toàn thông qua các nút nhấn điều khiển hoặc tín hiệu tự động từ mạch điều khiển có dòng điện nhỏ hơn rất nhiều.
Khác với công tắc điện thông thường chỉ chịu được dòng tải thấp trong sinh hoạt, contactor được thiết kế chuyên biệt để chịu được số lần đóng cắt tần suất cao, dập hồ quang điện hiệu quả và đảm bảo độ bền bỉ trong các môi trường công nghiệp khắc nghiệt. Thiết bị này thường có các trạng thái tiếp điểm chính luôn mở (NO - Normally Open) ở trạng thái nghỉ và đóng lại khi cấp điện vào cuộn hút bên trong.

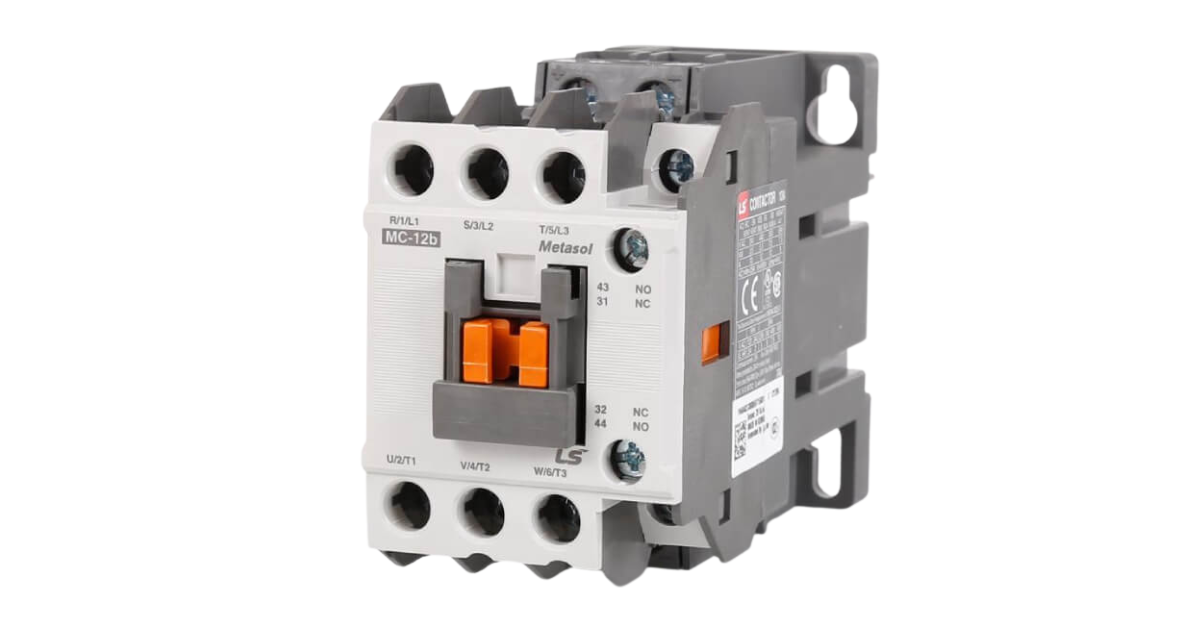

Contactor (Khởi động từ) là gì?
2. Ứng dụng của Contactor
Sở hữu khả năng điều khiển tải công suất lớn một cách linh hoạt, contactor đóng vai trò là "linh hồn" trong hệ thống tự động hóa và điều khiển điện:
Điều khiển động cơ điện: Ứng dụng phổ biến nhất là dùng để khởi động, đảo chiều hoặc dừng các loại động cơ không đồng bộ ba pha trong máy móc công nghiệp, hệ thống băng tải, cẩu trục.
Hệ thống chiếu sáng công suất lớn: Dùng để đóng ngắt đồng thời hệ thống đèn chiếu sáng diện tích rộng như đèn đường phố, đèn chiếu sáng sân vận động, nhà xưởng hoặc các tòa nhà cao tầng.
Hệ thống điều hòa không khí và làm lạnh: Kiểm soát hoạt động của máy nén (block lạnh), quạt tản nhiệt công suất lớn trong các hệ thống chiller, kho lạnh thương mại.
Tự động hóa tủ điện công nghiệp: Kết hợp cùng rơ-le nhiệt, rơ-le thời gian và bộ điều khiển PLC để tạo thành các mạch điều khiển tự động hóa dây chuyền sản xuất phức tạp.

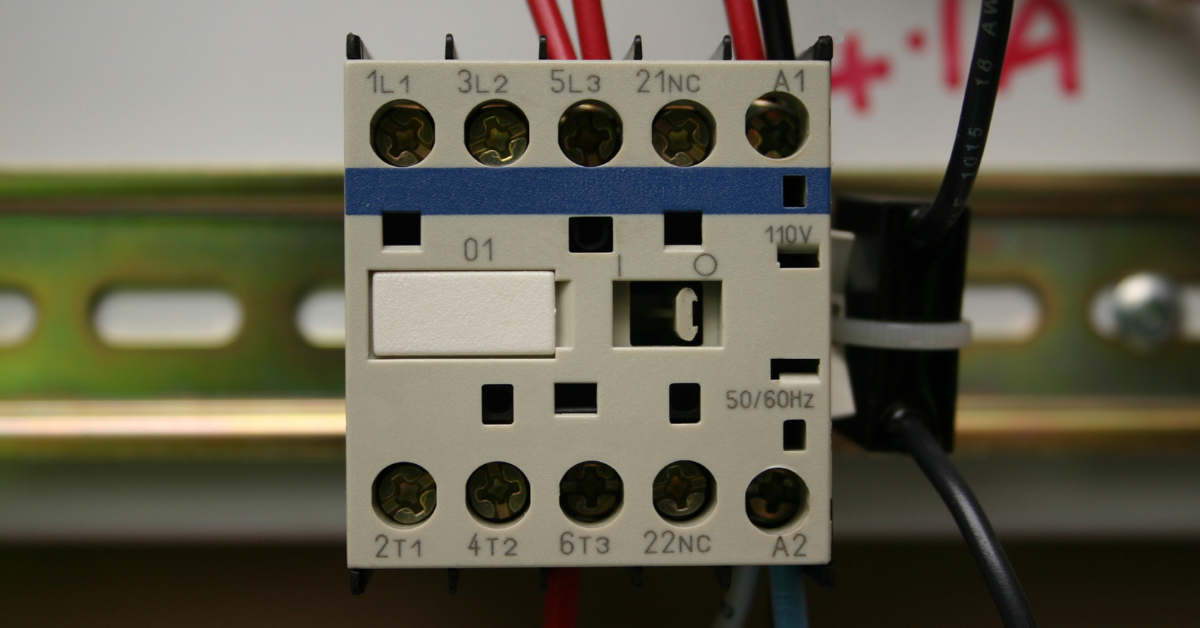

Ứng dụng của Contactor
3. Các thông số cơ bản để tính chọn Contactor
Để lựa chọn được một chiếc contactor hoạt động bền bỉ, đúng tải và tránh tình trạng cháy nổ hay dính tiếp điểm, bạn bắt buộc phải nắm rõ các thông số kỹ thuật cốt lõi sau:
Dòng điện định mức (In hoặc Ie): Cường độ dòng điện tối đa chạy qua tiếp điểm chính của contactor ở chế độ làm việc liên tục. Thông số này phải đáp ứng hoặc lớn hơn dòng điện thực tế của tải.
Điện áp định mức của cuộn hút (Coil Voltage): Điện áp dùng để cấp vào cuộn dây điện từ nhằm hút đóng tiếp điểm, thường có các mức phổ biến như 220V, 380V (dùng cho điện xoay chiều AC) hoặc 24V, 48V (dùng cho dòng điện một chiều DC).
Khả năng chịu dòng quá tải (AC-3, AC-1...): Tiêu chuẩn phân loại theo đặc tính tải. Ví dụ, tải AC-3 chuyên dùng cho động cơ lồng sóc (dòng khởi động lớn gấp nhiều lần dòng định mức), trong khi tải AC-1 dùng cho thiết bị trở kháng thuần như lò sưởi, điện trở nhiệt.
Số lượng tiếp điểm phụ: Gồm các tiếp điểm thường mở (NO) và thường đóng (NC) đi kèm dùng để duy trì mạch điều khiển (tiếp điểm tự giữ) hoặc đấu nối đèn báo trạng thái.
4. Chọn contactor theo tải động cơ
Động cơ điện là loại tải có tính cảm kháng cao, dòng điện khi khởi động thường tăng vọt lên từ 5 đến 7 lần so với dòng định mức bình thường. Do đó, cách chọn contactor theo tải động cơ cần tuân thủ các nguyên tắc kỹ thuật chặt chẽ:
Xác định công suất và dòng điện định mức của động cơ: Tra cứu thông số thực tế trên nhãn (nameplate) của động cơ để biết chính xác công suất (kW hoặc HP) và cường độ dòng điện làm việc ở điện áp tương ứng.
Áp dụng hệ số an toàn cho tải động cơ (AC-3): Vì dòng khởi động rất lớn, bạn không nên chọn contactor có dòng định mức bằng đúng dòng chạy của động cơ mà phải chọn loại có dòng định mức lớn hơn ít nhất từ 1.25 đến 1.5 lần đối với các loại tải nhẹ khởi động nhanh, hoặc gấp 2 lần đối với các động cơ phải kéo nặng, khởi động lâu hoặc đảo chiều liên tục.
Kiểm tra điện áp cuộn hút: Đảm bảo điện áp cuộn hút của contactor phải tương thích hoàn toàn với điện áp của mạch điều khiển thực tế trong tủ điện (ví dụ mạch điều khiển dùng nguồn 220V thì cuộn hút contactor cũng phải là 220V).
Kết hợp đồng bộ với rơ-le nhiệt: Khi chọn contactor cho động cơ, luôn phải lắp kèm một rơ-le nhiệt có dải chỉnh dòng phù hợp bọc ngay phía dưới để bảo vệ động cơ khỏi sự cố mất pha, kẹt roto hoặc quá tải dài hạn.

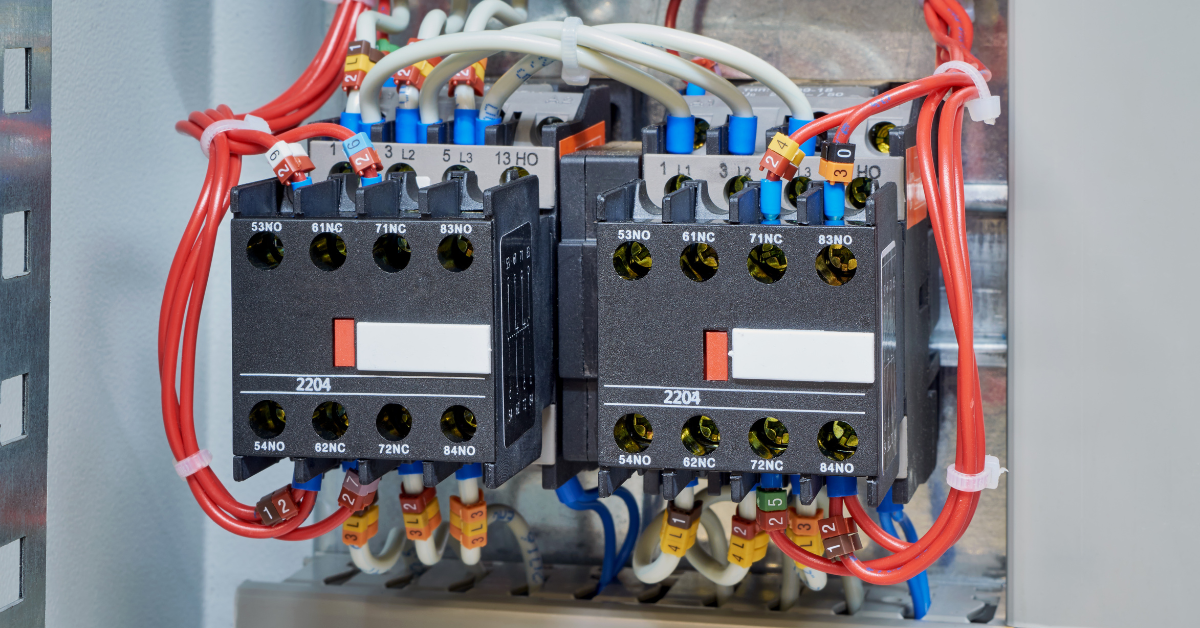

Chọn contactor theo tải động cơ
5. Chọn contactor cho động cơ theo điện áp
Điện áp là yếu tố tiên quyết đầu tiên khi bạn lựa chọn contactor để đảm bảo thiết bị vận hành ổn định, không bị phóng điện đánh thủng cách điện hoặc cuộn hút không đủ lực từ để đóng tiếp điểm. Khi chọn theo điện áp, bạn cần xem xét ở hai hạng mục riêng biệt:
Điện áp mạch động lực (Ue): Là điện áp của lưới điện cấp trực tiếp cho động cơ thông qua các tiếp điểm chính của contactor. Với lưới điện dân dụng và công nghiệp phổ biến tại Việt Nam, điện áp này thường là 220V cho mạng một pha hoặc 380V / 415V cho mạng ba pha. Bạn phải đảm bảo thông số điện áp định mức của contactor bằng hoặc cao hơn điện áp thực tế của hệ thống.
Điện áp cuộn hút (Uc): Là nguồn điện cấp vào cuộn dây điện từ để điều khiển đóng ngắt contactor. Nguồn này có thể lấy trực tiếp từ lưới điện qua máy biến áp điều khiển hoặc dùng nguồn độc lập như 220V AC, 380V AC hoặc các nguồn điện một chiều an toàn như 24V DC, 48V DC tùy thuộc vào thiết kế mạch điều khiển của tủ điện.
6. Chọn contactor cho động cơ theo dòng điện
Dòng điện là thông số quyết định trực tiếp đến tuổi thọ và độ bền của tiếp điểm contactor. Nếu chọn dòng quá nhỏ, tiếp điểm sẽ nhanh chóng bị cháy rỗ, dính chặt vào nhau do không chịu nổi dòng khởi động lớn. Ngược lại, nếu chọn quá lớn sẽ gây lãng phí chi phí đầu tư. Khi chọn contactor cho động cơ, bạn tuyệt đối không chỉ nhìn vào công suất (kW) mà phải quy đổi ra dòng điện làm việc định mức (I/n) ghi trên nhãn động cơ. Vì động cơ là loại tải có tính cảm kháng, dòng điện khi khởi động có thể vọt lên gấp 5 đến 7 lần dòng làm việc bình thường, do đó tiêu chuẩn sử dụng cho động cơ luôn được xếp vào loại AC-3. Bạn cần chọn contactor có dòng định mức ở chế độ AC-3 lớn hơn dòng điện chạy thực tế của động cơ ít nhất từ 1.25 đến 1.5 lần để đảm bảo tiếp điểm không bị quá nhiệt trong suốt quá trình vận hành liên tục.
7. Cách tính chọn Contactor
Để quá trình lựa chọn trở nên chuẩn xác, nhanh chóng và không bỏ sót bất kỳ yếu tố kỹ thuật nào, bạn hãy áp dụng quy trình 4 bước tiêu chuẩn dưới đây:
7.1. Bước 1: Xem thông số động cơ và xác định tiêu chí chọn contactor
Trước tiên, bạn cần quan sát nhãn thông số (nameplate) được gắn trực tiếp trên thân động cơ để ghi lại các dữ liệu cốt lõi gồm: công suất (kW hoặc HP), điện áp hoạt động (220V hoặc 380V), dòng điện định mức, hệ số công suất và chế độ làm việc của tải (như tải nhẹ khởi động nhanh hay tải nặng khởi động lâu).
7.2. Bước 2: Chọn loại contactor và kích thước phù hợp cho động cơ
Dựa vào đặc tính tải động cơ là tải cảm kháng lớn, bạn phải chọn dòng contactor đạt tiêu chuẩn AC-3 chuyên dụng cho động cơ. Đồng thời, lựa chọn kích thước khung (frame size) phù hợp với không gian lắp đặt bên trong tủ điện công nghiệp để đảm bảo tính thẩm mỹ và khoảng cách tản nhiệt an toàn giữa các thiết bị.
7.3. Bước 3: Chọn điện áp điều khiển cho contactor động cơ
Xác định rõ nguồn điện cấp cho mạch điều khiển trong tủ điện của bạn là bao nhiêu để chọn điện áp cuộn hút tương ứng. Nếu mạch điều khiển dùng nguồn 220V, cuộn hút contactor phải chọn loại 220V AC; nếu mạch dùng tủ điều khiển an toàn qua PLC hoặc rơ-le trung gian, có thể chọn cuộn hút 24V DC.
7.4. Bước 4: Chọn dòng điện cho theocontactor động cơ
Tiến hành nhân dòng điện định mức của động cơ với hệ số an toàn (thường từ 1.25 đến 1.5 hoặc cao hơn tùy tần suất đóng cắt), sau đó đối chiếu với bảng thông số của nhà sản xuất để chọn mã contactor có dòng định mức định sẵn bằng hoặc lớn hơn mức tính toán nhằm đảm bảo thiết bị hoạt động bền bỉ nhất.
8. Tính dòng điện cho contactor động cơ 3 pha
Đối với hệ thống điện công nghiệp sử dụng mạng lưới điện xoay chiều 3 pha (380V), dòng điện định mức của động cơ được tính toán dựa trên công suất cơ học, điện áp, hệ số công suất và hiệu suất của động cơ. Thay vì dùng các công thức phức tạp, bạn có thể áp dụng quy tắc nhanh chuẩn kỹ thuật: cứ mỗi kW công suất của động cơ 3 pha chạy điện 380V sẽ tương ứng với khoảng từ 2 đến 2.2 Ampe dòng điện làm việc thực tế.
Ví dụ, một động cơ công suất 10kW sẽ có dòng điện định mức xấp xỉ từ 20A đến 22A. Sau khi xác định được dòng điện định mức làm việc thực tế của động cơ, bạn chỉ cần nhân thêm với hệ số an toàn từ 1.25 đến 1.5 để ra được giá trị dòng điện tối thiểu mà contactor cần đáp ứng ở tiêu chuẩn AC-3.

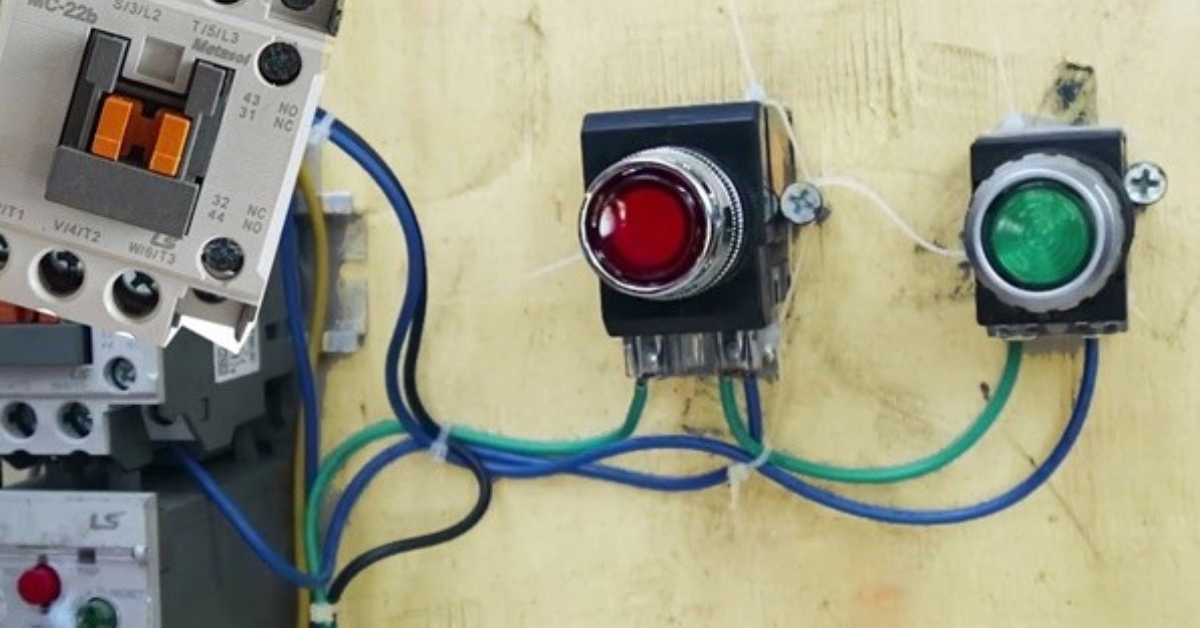

Tính dòng điện cho contactor động cơ 3 pha
9. Tính dòng điện cho contactor động cơ 1 pha
Đối với các loại máy móc dân dụng hoặc thiết bị công suất nhỏ sử dụng mạng điện 1 pha (220V), việc tính toán dòng điện định mức cũng có quy tắc ước lượng nhanh rất tiện lợi cho thợ điện: cứ mỗi kW công suất của động cơ 1 pha sẽ tiêu thụ khoảng từ 5 đến 6 Ampe dòng điện ở điều kiện làm việc bình thường.
Vì dòng điện của động cơ 1 pha thường lớn hơn đáng kể so với động cơ 3 pha khi cùng một mức công suất, bạn cần đặc biệt chú ý áp dụng hệ số an toàn từ 1.3 đến 1.5 khi chọn contactor để thiết bị chịu được dòng khởi động vọt lên ban đầu mà không bị hư hỏng tiếp điểm.
10. Ví dụ chọn khởi động từ cho động cơ 3 pha 380V 15kW
Để dễ dàng hình dung quy trình tính toán thực tế trên công trường, chúng ta cùng áp dụng vào một bài toán cụ thể cho động cơ 3 pha có công suất 15kW sử dụng điện áp 380V:
Bước 1: Tính dòng điện định mức của động cơ: Dựa trên quy tắc quy đổi nhanh công suất ra dòng điện cho động cơ 3 pha (1kW tương đương khoảng 2 Ampere), động cơ 15kW sẽ có dòng điện định mức làm việc thực tế rơi vào khoảng 30A.
Bước 2: Tính chọn dòng định mức cho contactor: Vì động cơ thuộc nhóm tải cảm kháng có dòng khởi động lớn (tiêu chuẩn AC-3), ta nhân dòng điện định mức vừa xác định với hệ số an toàn 1.25, tức là lấy 30A nhân với 1.25 để ra kết quả khoảng 37.5A.
Bước 3: Lựa chọn mã thiết bị thực tế: Dựa trên kết quả tính toán khoảng 37.5A, bạn nên chọn loại contactor có dòng định mức dòng làm việc AC-3 lớn hơn gần nhất trên thị trường, chẳng hạn như dòng contactor 40A để đảm bảo thiết bị hoạt động bền bỉ, không bị quá nhiệt khi vận hành lâu dài.

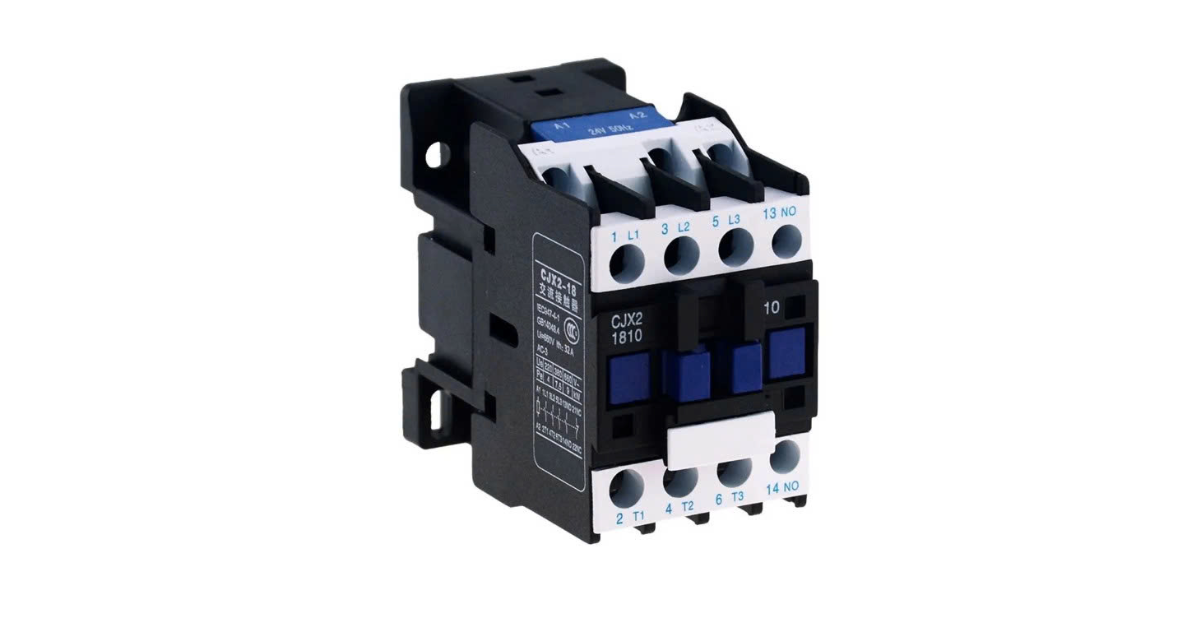

Ví dụ chọn khởi động từ cho động cơ 3 pha 380V 15kW
11. Các lưu ý quan trọng khi lựa chọn và lắp đặt khởi động từ cho động cơ
Để hệ thống điều khiển tự động hóa hoạt động ổn định, an toàn và kéo dài tuổi thọ cho cả động cơ lẫn thiết bị đóng cắt, bạn cần ghi nhớ những nguyên tắc kỹ thuật quan trọng sau:
Không chọn contactor có dòng quá sát tải: Tuyệt đối không chọn contactor có dòng định mức bằng đúng hoặc xấp xỉ dòng làm việc của động cơ, vì dòng khởi động cao sẽ làm tiếp điểm nhanh chóng bị cháy rỗ và dính chặt chỉ sau một thời gian ngắn vận hành.
Đồng bộ hoàn hảo với rơ-le nhiệt: Contactor chỉ có chức năng đóng ngắt từ xa chứ không tự bảo vệ quá tải, do đó bạn bắt buộc phải lắp kèm rơ-le nhiệt có dải chỉnh dòng ôm sát dòng định mức của động cơ ở phía dưới chân contactor.
Kiểm tra kỹ điện áp cuộn hút: Phải xác định chính xác nguồn cấp cho mạch điều khiển (220V AC, 380V AC hay 24V DC) trước khi mua để tránh tình trạng cuộn hút bị cháy do cấp quá áp hoặc không đủ từ lực hút khi cấp thiếu áp.
Đảm bảo không gian tản nhiệt: Khi lắp đặt nhiều contactor sát nhau bên trong tủ điện công nghiệp, cần bố trí khoảng hở hoặc gắn quạt thông gió tản nhiệt hợp lý vì thiết bị này tỏa nhiệt khá lớn trong quá trình cuộn dây duy trì trạng thái đóng.
Việc nắm vững cách tính toán dòng điện, hiểu rõ các thông số kỹ thuật và áp dụng đúng quy trình lựa chọn sẽ giúp bạn tìm được chiếc contactor phù hợp nhất cho động cơ. Đây là chìa khóa quan trọng để đảm bảo hệ thống điện công nghiệp và dân dụng luôn vận hành bền bỉ, an toàn, hạn chế tối đa sự cố cháy nổ hay hư hỏng thiết bị. Nếu bạn đang tìm kiếm các dòng contactor, khởi động từ và thiết bị điện chính hãng, chất lượng cao với mức giá tốt nhất, hãy liên hệ ngay với Chấn Vũ hôm nay để nhận được sự tư vấn tận tâm và hỗ trợ nhanh chóng từ đội ngũ chuyên gia nhé!
