Làm thế nào để áp dụng cách đo điện trở chuẩn xác bằng đồng hồ vạn năng, giúp bạn nhanh chóng kiểm tra tình trạng linh kiện, thiết bị điện và phát hiện sự cố rò rỉ? Việc nắm rõ các bước thực hiện đúng kỹ thuật không chỉ đảm bảo an toàn tuyệt đối mà còn giúp quá trình sửa chữa trở nên đơn giản hơn bao giờ hết. Cùng Chấn Vũ tìm hiểu chi tiết các bước thực hiện ngay trong bài viết dưới đây nhé!
1. Khái niệm về điện trở
Trong thế giới điện tử và kỹ thuật điện, điện trở là một trong những linh kiện thụ động xuất hiện dày đặc trên mọi bo mạch. Việc hiểu rõ bản chất của chúng chính là nền tảng vững chắc giúp bạn dễ dàng thao tác đo đạc và kiểm tra mạch sau này.

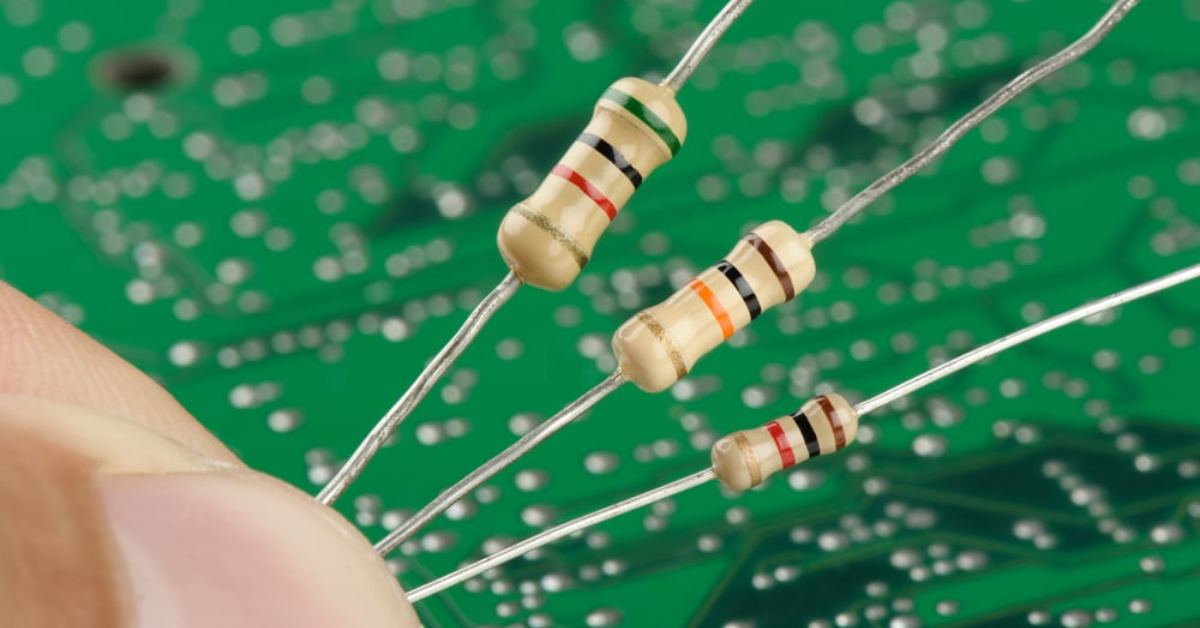

Khái niệm về điện trở
1.1. Điện trở là gì?
Điện trở (tên tiếng Anh là Resistor) là linh kiện điện tử có chức năng cản trở dòng điện chạy qua nó. Hiểu một cách đơn giản, khi dòng điện đi qua điện trở, linh kiện này sẽ kìm hãm cường độ dòng điện ở mức độ nhất định, giúp điều chỉnh dòng điện đi vào các linh kiện khác một cách an toàn. Đại lượng đặc trưng cho khả năng cản trở dòng điện này gọi là điện trở suất, được đo bằng đơn vị Ôm (ký hiệu là chữ Omega trong hệ đo lường).
1.2. Ký hiệu của điện trở
Trên các sơ đồ mạch điện tử hoặc bản vẽ kỹ thuật, điện trở được quy ước bằng các ký hiệu chuẩn quốc tế để kỹ thuật viên dễ dàng nhận diện:
Trên sơ đồ nguyên lý: Thường được ký hiệu bằng chữ cái R (viết tắt của Resistor), đi kèm với các con số thứ tự như R1, R2, R3...
Hình dạng ký hiệu: Có dạng hình zích zắc hoặc một hình chữ nhật nằm ngang tùy theo tiêu chuẩn vẽ mạch của từng quốc gia (như tiêu chuẩn châu Âu hoặc tiêu chuẩn Mỹ). Trên thân linh kiện thực tế, giá trị của điện trở thường được thể hiện bằng các vạch màu sơn quanh thân hoặc in số trực tiếp đối với điện trở công suất lớn.
2. Nguyên lí hoạt động của điện trở
Nguyên lý hoạt động của điện trở dựa hoàn toàn định luật Ohm kinh điển trong vật lý, phản ánh mối quan hệ tỉ lệ thuận giữa hiệu điện thế và cường độ dòng điện.
Cụ thể, khi đặt một hiệu điện thế vào hai đầu của điện trở, dòng điện sẽ dịch chuyển qua linh kiện này. Do cấu tạo vật liệu làm lõi (thường là hợp chất carbon, màng kim loại hoặc dây quấn có điện trở suất cao), dòng điện sẽ bị cản trở một phần. Giá trị điện trở càng lớn thì khả năng cản trở dòng điện càng mạnh, khiến cường độ dòng điện chạy qua mạch giảm xuống.
Bên cạnh đó, quá trình cản trở dòng điện này sẽ sinh ra nhiệt năng tiêu tán ra môi trường xung quanh. Đó là lý do vì sao khi thiết bị hoạt động quá tải, điện trở thường có hiện tượng nóng lên. Việc nắm bắt nguyên lý này giúp bạn tính toán chính xác mức sụt áp và chọn đúng loại linh kiện phù hợp cho từng tầng mạch.

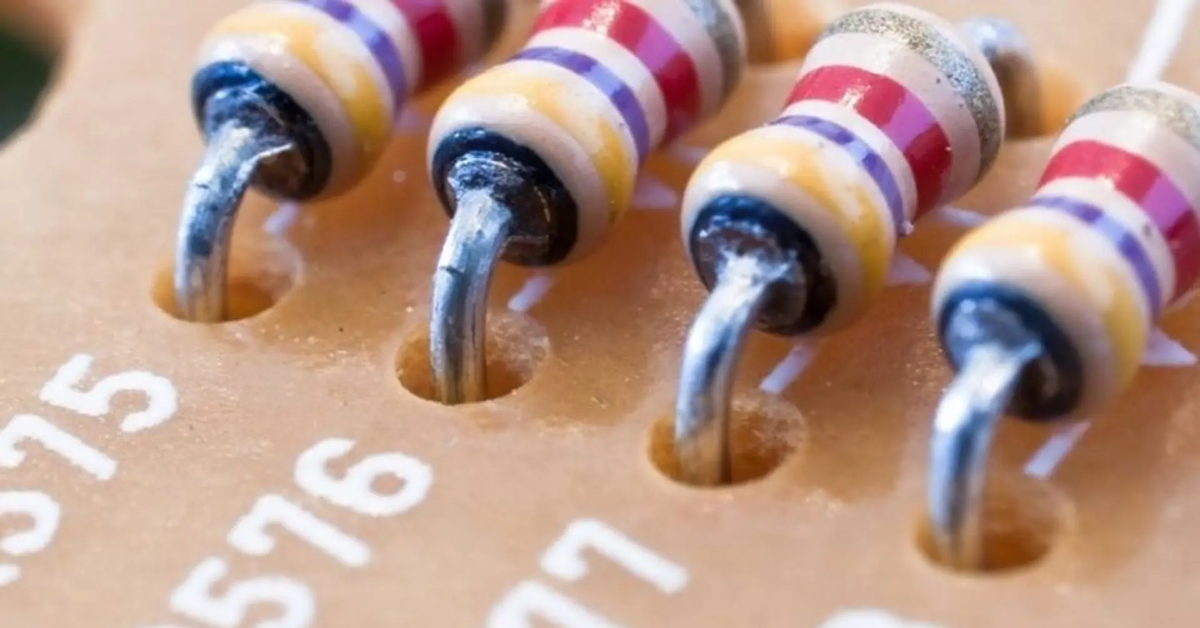

Nguyên lí hoạt động của điện trở
3. Công dụng của điện trở
Dù cấu tạo vô cùng đơn giản, điện trở lại đóng vai trò tối quan trọng và gần như không thể thay thế trong mọi thiết bị điện tử từ dân dụng đến công nghiệp. Dưới đây là những công dụng phổ biến nhất của linh kiện này:
Khống chế và điều chỉnh dòng điện: Giúp kìm hãm cường độ dòng điện chạy qua các linh kiện nhạy cảm (như bóng bán dẫn, đèn LED) để tránh tình trạng quá tải gây cháy nổ.
Phân áp trong mạch điện: Chia nhỏ điện áp nguồn thành các mức điện áp thấp hơn phù hợp với yêu cầu hoạt động của từng IC hoặc vi điều khiển khác nhau trong bo mạch.
Tạo độ sụt áp cần thiết: Phối hợp với các linh kiện khác để tạo ra các biên độ điện áp chênh lệch phục vụ cho việc xử lý tín hiệu.
Ứng dụng tỏa nhiệt: Trong các thiết bị gia dụng như nồi cơm điện, ấm siêu tốc, lò nướng, điện trở công suất lớn (dây may-xo) được sử dụng trực tiếp để chuyển hóa điện năng thành nhiệt năng phục vụ nhu cầu đun nấu, sấy khô.

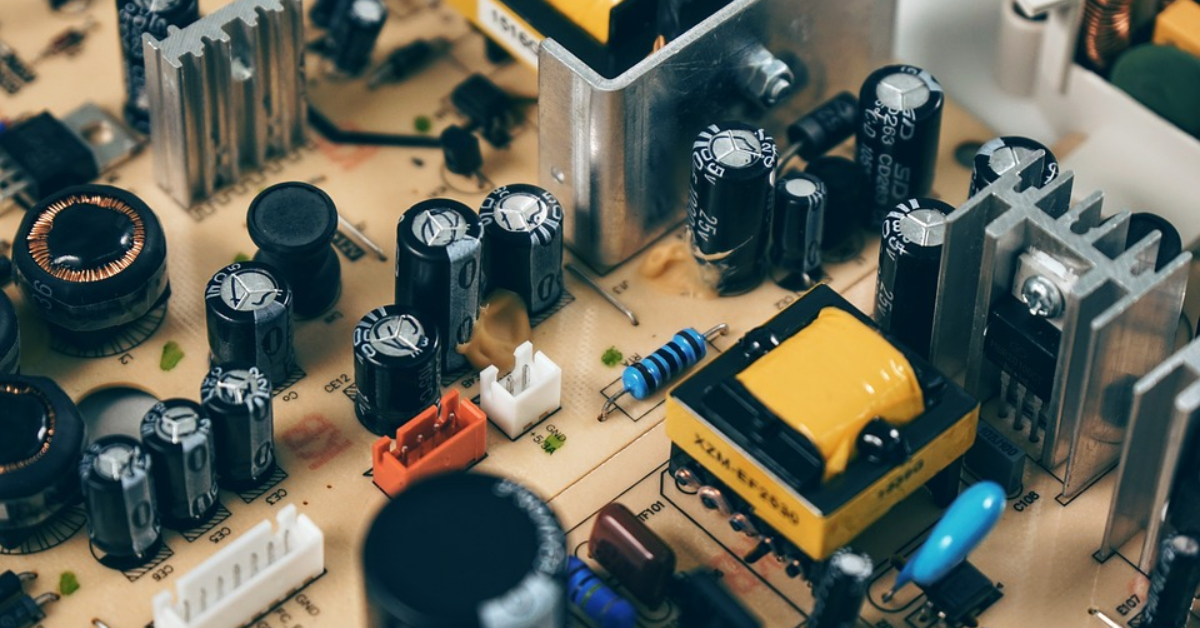

Công dụng của điện trở
4. Các thiết bị thường dùng để đo điện trở dây dẫn
Để kiểm tra chính xác chất lượng, độ thông mạch hay phát hiện các sự cố đứt ngầm của dây dẫn điện, các kỹ thuật viên luôn cần sự hỗ trợ của các thiết bị đo chuyên dụng. Dưới đây là những dụng cụ phổ biến và tin cậy nhất trong ngành điện:
4.1. Đồng hồ vạn năng
Đồng hồ vạn năng (hay còn gọi là đồng hồ đo đa năng) là thiết bị cầm tay quen thuộc và không thể thiếu của bất kỳ thợ điện nào. Công cụ này cho phép đo nhanh chóng điện trở của đoạn dây dẫn, kiểm tra thông mạch để xem dây có bị đứt bên trong hay không, đồng thời đo luôn cả điện áp và dòng điện. Với thao tác đơn giản, bạn chỉ cần chuyển núm vặn sang thang đo điện trở (ký hiệu chữ Omega), chập hai đầu que đo vào hai đầu đoạn dây cần kiểm tra là sẽ đọc được kết quả chính xác ngay trên màn hình hiển thị.

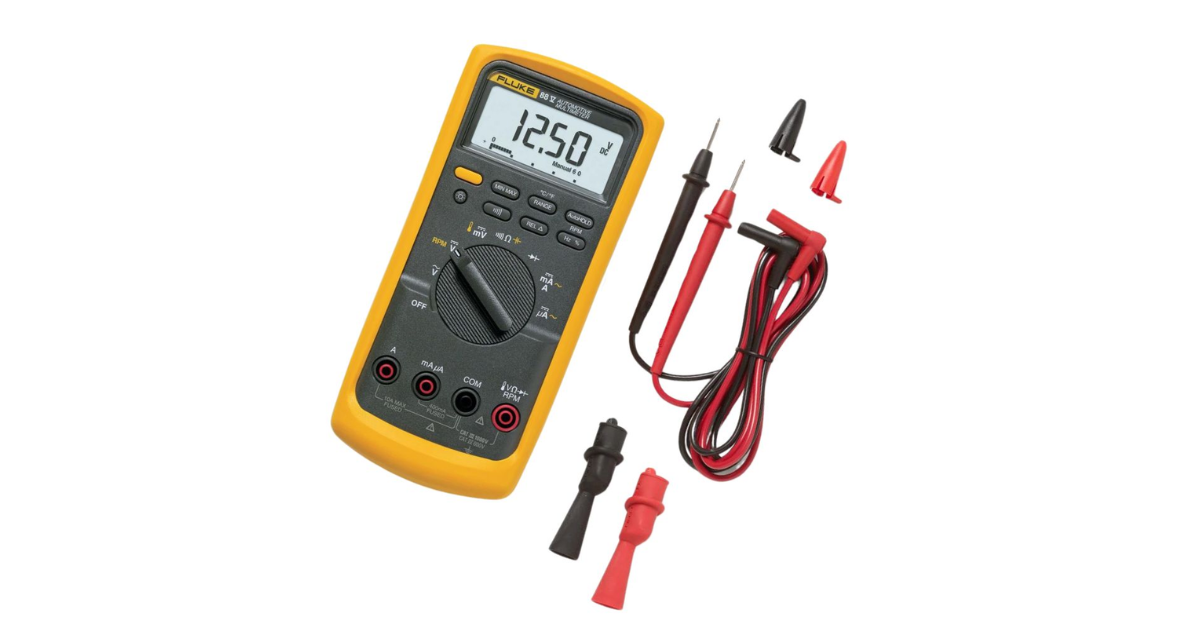

Đồng hồ vạn năng
4.2. Ampe kìm
Bên cạnh chức năng chính là đo cường độ dòng điện mà không cần cắt mạch nhờ phần hàm kẹp, nhiều dòng ampe kìm hiện đại còn được tích hợp thêm tính năng đo điện trở và kiểm tra thông mạch. Thiết bị này vô cùng tiện lợi khi bạn cần khảo sát hệ thống điện công nghiệp hoặc kiểm tra nhanh các tuyến cáp lực dài mà không phải tháo rời rườm rà.

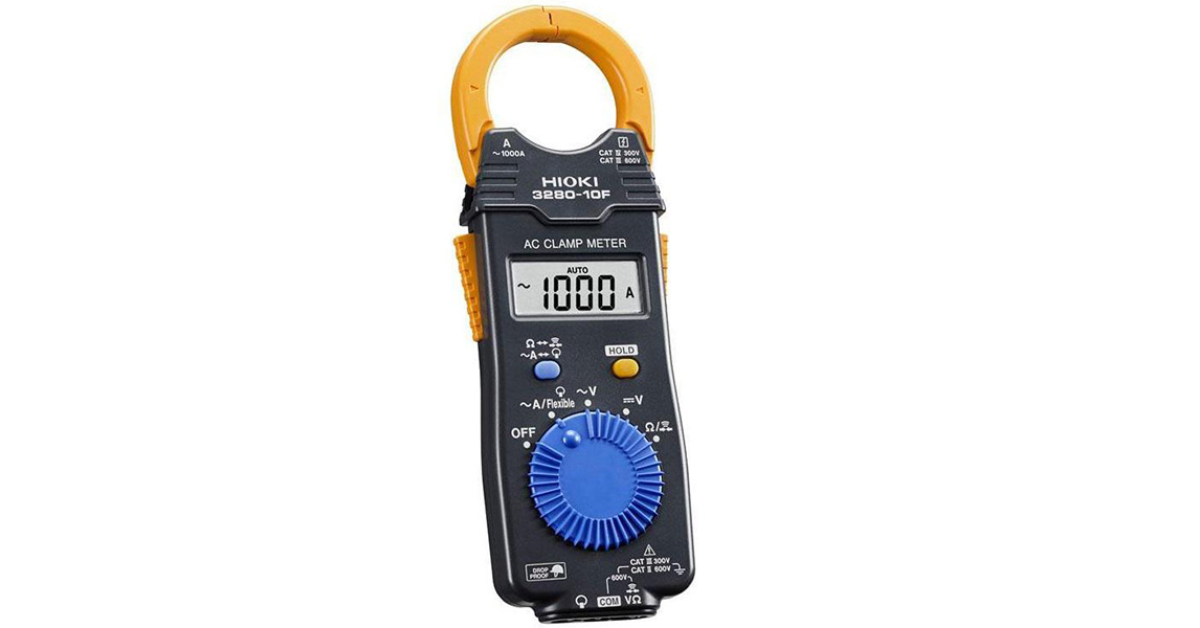

Ampe kìm
4.3. Các thiết bị đo điện trở khác
Đối với các hệ thống cáp điện cao thế, đường dây truyền tải dài hoặc yêu cầu kiểm tra khả năng cách điện khắt khe trong công nghiệp, các thiết bị thông thường sẽ không đáp ứng đủ. Lúc này, người ta phải dùng đến các dòng máy chuyên dụng cao cấp hơn như:
Máy đo điện trở cách điện (Megomet): Chuyên dùng để đo điện trở cách điện của lớp vỏ nhựa PVC, giúp phát hiện sớm tình trạng rò rỉ điện hoặc vỏ dây bị lão hóa, nứt gãy.
Máy đo điện trở đất: Dùng để kiểm tra hệ thống tiếp địa an toàn của tòa nhà, đảm bảo dòng điện rò được triệt tiêu hoàn toàn xuống đất.
5. Các loại đồng hồ vạn năng
Đồng hồ vạn năng trên thị trường rất đa dạng về mẫu mã, được chia thành hai dòng thiết bị chính phục vụ cho các mục đích sử dụng khác nhau:

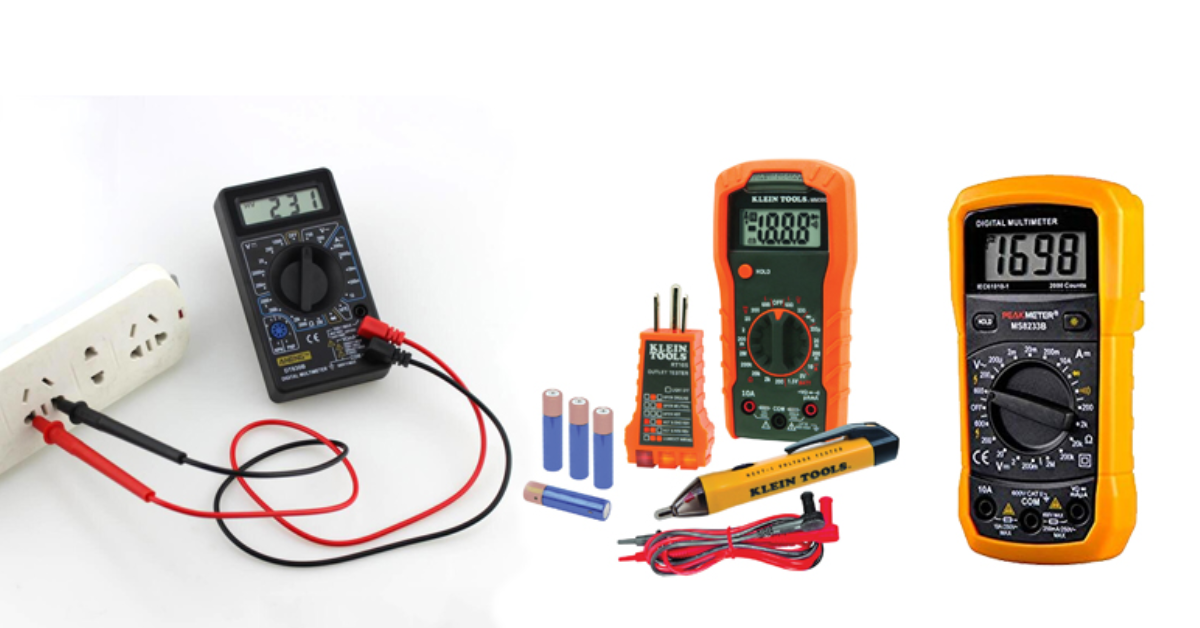

Các loại đồng hồ vạn năng
5.1. Đồng hồ vạn năng cầm tay
Đây là dòng thiết bị phổ biến nhất, được thiết kế nhỏ gọn, chạy bằng pin, rất thuận tiện để thợ điện mang theo bên người khi đi công trình hoặc sửa chữa dân dụng. Đồng hồ vạn năng cầm tay bao gồm hai loại nhỏ:
Đồng hồ vạn năng hiển thị kim (Analog): Sử dụng kim quay trên một dải vạch chia độ truyền thống, giúp người dùng dễ dàng quan sát sự biến động nhanh của tín hiệu.
Đồng hồ vạn năng điện tử (Digital): Sử dụng màn hình LCD hiển thị trực tiếp con số kết quả đo một cách rõ ràng, chính xác cao và tích hợp thêm nhiều tính năng tự động thông minh.
5.2. Đồng hồ vạn năng để bàn
Khác với dòng cầm tay, đồng hồ vạn năng để bàn có kích thước lớn hơn, sở hữu độ chính xác cực kỳ cao và thường hoạt động bằng nguồn điện trực tiếp. Thiết bị này chủ yếu được đặt cố định tại các phòng thí nghiệm điện tử, trạm bảo dưỡng kỹ thuật cao hoặc các dây chuyền sản xuất bo mạch chuyên nghiệp, nơi đòi hỏi thông số đo đạc đạt độ tin cậy tuyệt đối ở mức vi mô.
6. Cách đo điện trở bằng đồng hồ vạn năng số
Đồng hồ vạn năng số (Digital Multimeter) là thiết bị thông dụng nhất hiện nay nhờ tính trực quan và độ chính xác cao. Để đo điện trở đoạn dây dẫn hoặc linh kiện, bạn thực hiện lần lượt theo các bước sau:
Bước 1: Cắm que đo: Cắm que đo màu đen vào cổng chung (COM) và que đo màu đỏ vào cổng đo điện trở (thường ký hiệu là chữ Omega kết hợp với chữ V).
Bước 2: Chọn thang đo: Xoay núm vặn của đồng hồ sang khu vực đo điện trở (ký hiệu là chữ Omega hoặc chữ Ohm). Nếu chưa biết trước giá trị, hãy chọn thang đo ở mức tự động (Auto) hoặc mức điện trở trung bình.
Bước 3: Ngắt nguồn điện: Tuyệt đối ngắt toàn bộ nguồn điện của thiết bị hoặc đoạn dây cần đo để đảm bảo an toàn tuyệt đối cho cả người thực hiện lẫn bảng mạch bên trong đồng hồ.
Bước 4: Tiến hành đo: Chập hai đầu kim đo (đỏ và đen) vào hai đầu của đoạn dây dẫn hoặc linh kiện cần kiểm tra.
Bước 5: Đọc kết quả: Quan sát con số hiển thị trên màn hình LCD. Nếu màn hình hiển thị số 1 hoặc chữ OL (Over Limit), nghĩa là điện trở vượt quá thang đo hoặc đoạn dây bị đứt mạch hoàn toàn, bạn cần vặn xoay chuyển lên thang đo lớn hơn.

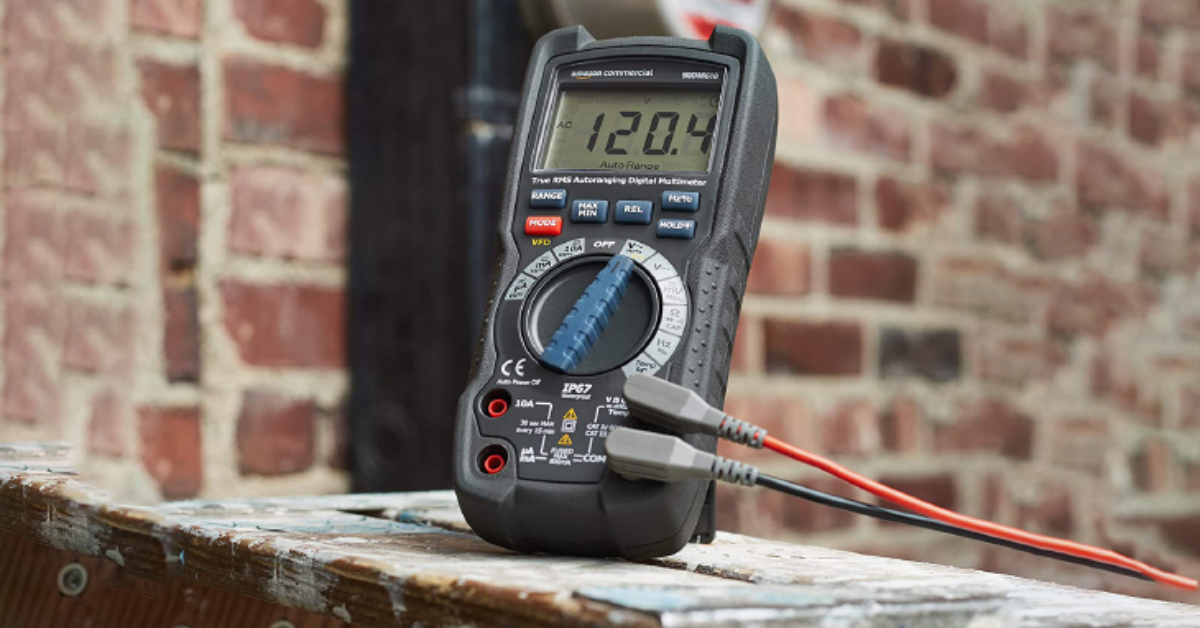

Cách đo điện trở bằng đồng hồ vạn năng số
7. Cách đo điện trở bằng đồng hồ vạn năng kim
Đồng hồ vạn năng kim (Analog Multimeter) sử dụng kim chỉ thị trên vạch chia độ truyền thống, đòi hỏi người dùng cần có chút kinh nghiệm để đọc kết quả chuẩn xác:
Bước 1: Cắm que đo: Tương tự đồng hồ số, cắm que đen vào cổng COM và que đỏ vào cổng dương (+) có ký hiệu đo điện trở.
Bước 2: Chỉnh thang đo phù hợp: Vặn núm chọn dải đo về khu vực Ôm (thường có các mức nhân như nhân 1, nhân 10, nhân 1k, nhân 10k).
Bước 3: Hiệu chuẩn đồng hồ (Chỉnh về 0 Ôm): Chập trực tiếp hai đầu que đo lại với nhau. Lúc này kim đồng hồ sẽ lệch sang phải. Bạn xoay núm điều chỉnh cơ học (Adjustment) phía trước sao cho kim chỉ đúng vạch số 0 ở bên phải cùng của thang đo điện trở. Bước này cực kỳ quan trọng để loại bỏ sai số.
Bước 4: Ngắt nguồn và đo: Ngắt điện hoàn toàn khỏi thiết bị cần kiểm tra, sau đó đặt hai đầu que đo vào hai điểm đầu cuối của linh kiện hoặc dây dẫn.
Bước 5: Đọc kết quả: Quan sát vị trí kim dừng lại trên vạch chia điện trở, sau đó lấy thông số đó nhân với hệ số của thang đo vừa chọn để ra giá trị thực tế.

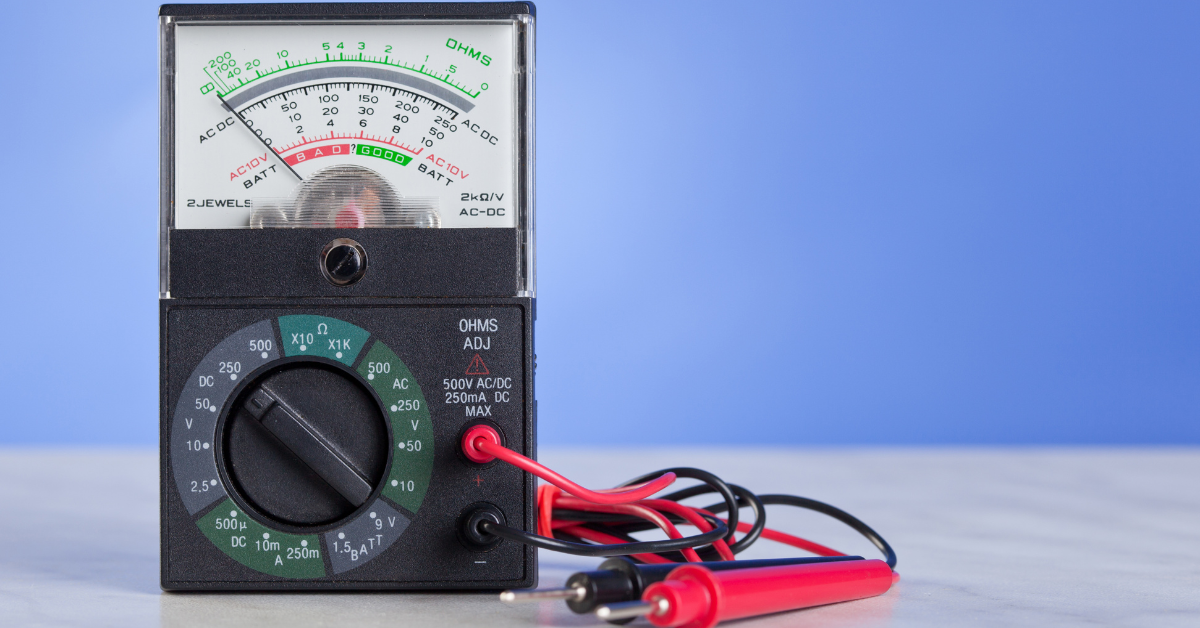

Cách đo điện trở bằng đồng hồ vạn năng kim
8. Những lưu ý khi thực hiện đo điện trở bằng đồng hồ vạn năng
Để quá trình đo đạc diễn ra an toàn, cho kết quả chính xác và không làm hư hỏng thiết bị đo, bạn hãy ghi nhớ những quy tắc cốt lõi sau:
Tuyệt đối không đo khi mạch đang có điện: Đây là nguyên tắc sống còn. Việc đo điện trở trên một mạch điện đang cắm điện hoặc hoạt động sẽ gây ra hiện tượng dòng điện ngược phóng vào đồng hồ, làm cháy ngay lập tức mạch bên trong hoặc gây giật điện nguy hiểm.
Cô lập linh kiện cần đo: Nếu đo điện trở của một linh kiện nằm trên bo mạch phức tạp, bạn nên hàn tách ít nhất một chân của linh kiện đó ra khỏi mạch. Việc này giúp tránh tình trạng dòng điện bị phân tán qua các linh kiện song song khác, dẫn đến sai lệch kết quả đo.
Không chạm tay vào đầu que đo: Khi đang đo các điện trở có giá trị lớn, ngón tay chạm vào phần kim loại của que đo sẽ tạo ra một điện trở song song từ cơ thể người, làm cho kết quả hiển thị bị sai lệch lớn.
Chọn đúng thang đo: Nếu dùng đồng hồ vạn năng kim mà không chỉnh về mốc 0 trước khi đo, hoặc dùng đồng hồ số đo nhầm vào nguồn điện lưới khi đang để ở chế độ đo Ôm, đồng hồ sẽ bị hỏng hóc nặng.

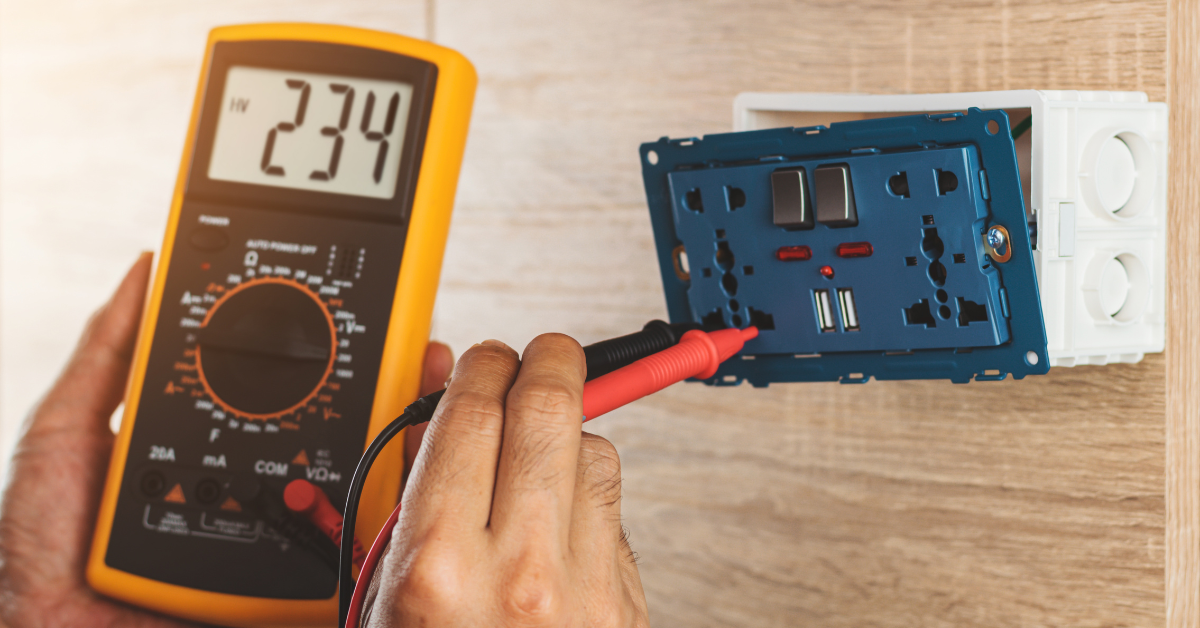

Những lưu ý khi thực hiện đo điện trở bằng đồng hồ vạn năng
Việc nắm vững cách đo điện trở và sử dụng thành thạo đồng hồ vạn năng không chỉ giúp bạn nhanh chóng kiểm tra, phát hiện sự cố linh kiện hay đường dây mà còn là kỹ năng cơ bản để đảm bảo an toàn trong suốt quá trình sửa chữa điện. Hy vọng những chia sẻ chi tiết từ Chấn Vũ đã mang lại cho bạn những kiến thức hữu ích và thiết thực. Nếu bạn đang tìm kiếm các thiết bị đo lường, dụng cụ điện chính hãng với độ chính xác cao và mức giá tốt nhất, hãy liên hệ ngay với Chấn Vũ hôm nay để nhận được sự tư vấn tận tâm từ đội ngũ chuyên gia nhé!
