Trong thi công chống sét và điện động lực, điện trở nối đất là yếu tố quyết định mức độ an toàn của công trình. Thực tế, nhiều đơn vị vẫn chưa rõ điện trở nối đất bao nhiêu là đạt chuẩn theo quy định. Bài viết này, đội ngũ kỹ sư của Chấn Vũ sẽ cung cấp thông số cụ thể cho từng hệ thống và hướng dẫn cách xử lý khi kết quả đo không đạt yêu cầu, giúp bạn hạn chế rủi ro ngay từ đầu.
Điện trở nối đất là gì?
Điện trở nối đất là giá trị thể hiện mức độ cản trở dòng điện truyền từ hệ thống điện xuống đất thông qua cọc và dây tiếp địa. Giá trị này được tính bằng đơn vị Ohm (Ω). Điện trở càng thấp thì khả năng thoát dòng sự cố hoặc dòng sét xuống đất càng tốt.
Trong thi công thực tế, nhiều người chỉ quan tâm đến việc đóng cọc đủ số lượng mà chưa đo kiểm lại sau khi hoàn thành. Đây là sai sót phổ biến. Việc xác định điện trở nối đất bao nhiêu là đạt chuẩn phải dựa trên mục đích sử dụng của hệ thống như chống sét, an toàn điện hay trạm biến áp. Mỗi loại có yêu cầu khác nhau và không thể áp dụng một mức chung cho tất cả.

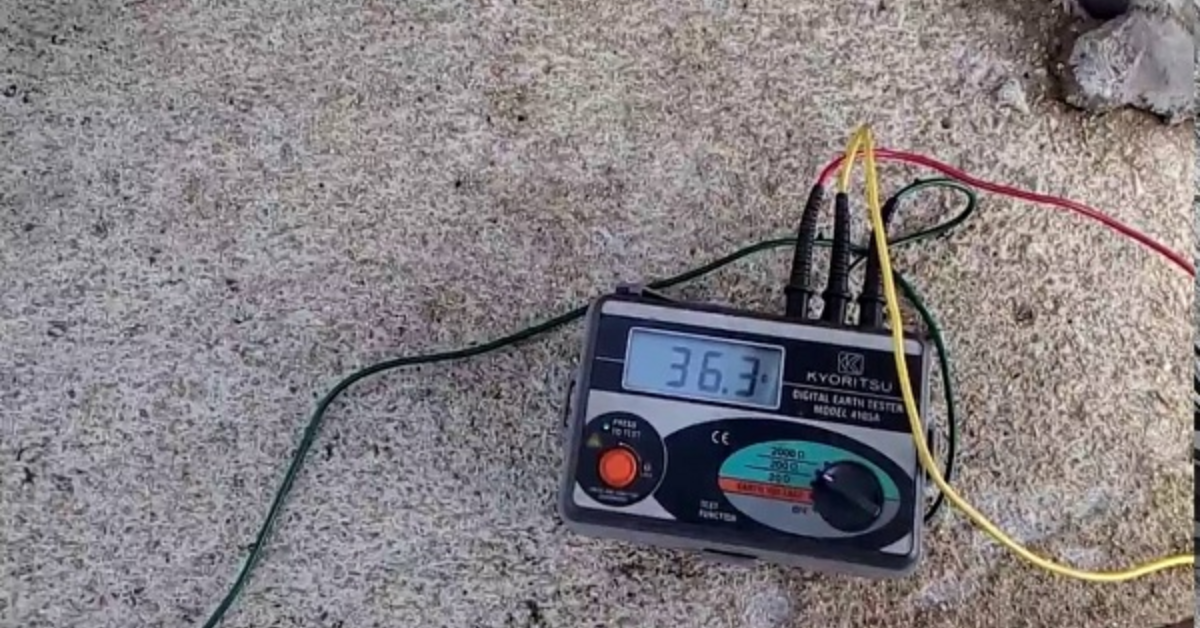

Điện trở nối đất là gì?
Điện trở nối đất đạt chuẩn là bao nhiêu?
Tùy vào mục đích sử dụng và tiêu chuẩn quy định (như TCVN 9385:2012), con số này sẽ có sự khác biệt rõ rệt. Tuy nhiên, quy tắc chung nhất là điện trở càng nhỏ càng tốt.
Hệ thống chống sét trực tiếp: Thông số điện trở nối đất đạt chuẩn thường được yêu cầu là dưới 10 Ohm.
Hệ thống điện nhẹ và viễn thông: Yêu cầu khắt khe hơn, thường phải dưới 1 Ohm hoặc 2 Ohm để tránh nhiễu tín hiệu.
Trạm biến áp và hệ thống điện công nghiệp: Tiêu chuẩn phổ biến là dưới 4 Ohm để đảm bảo an toàn vận hành.

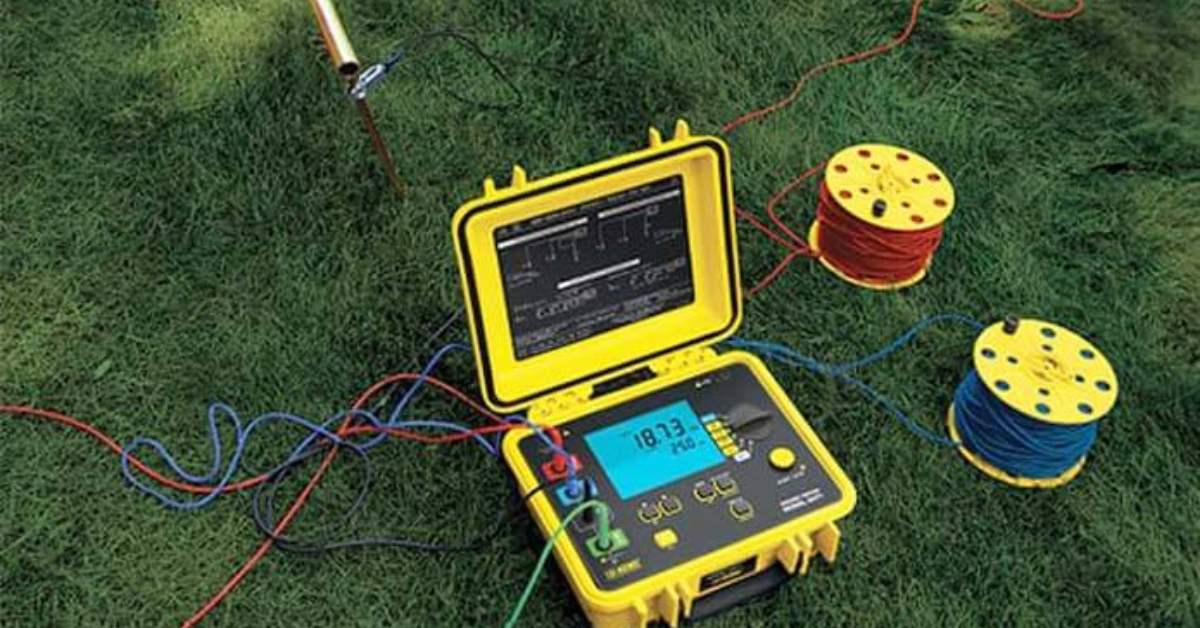

Điện trở nối đất đạt chuẩn là bao nhiêu?
Cách đo điện trở nối đất đúng kỹ thuật
Đo điện trở nối đất cần thực hiện bằng thiết bị chuyên dụng và đúng quy trình để đảm bảo kết quả chính xác. Nếu không thực hiện đúng, việc xác định điện trở nối đất sẽ không có giá trị tham khảo.
Đo bằng phương pháp 3 cực
Đây là phương pháp phổ biến nhất. Thiết bị đo gồm 1 cọc tiếp địa chính (E) và 2 cọc phụ: cọc áp (P) và cọc dòng (C). Khoảng cách tiêu chuẩn giữa các cọc thường là 5-10m trên một đường thẳng. Khi bấm máy, dòng điện sẽ chạy giữa E và C, máy đo sẽ tính toán sụt áp giữa E và P để đưa ra trị số điện trở. Kết quả hiển thị trực tiếp trên màn hình.

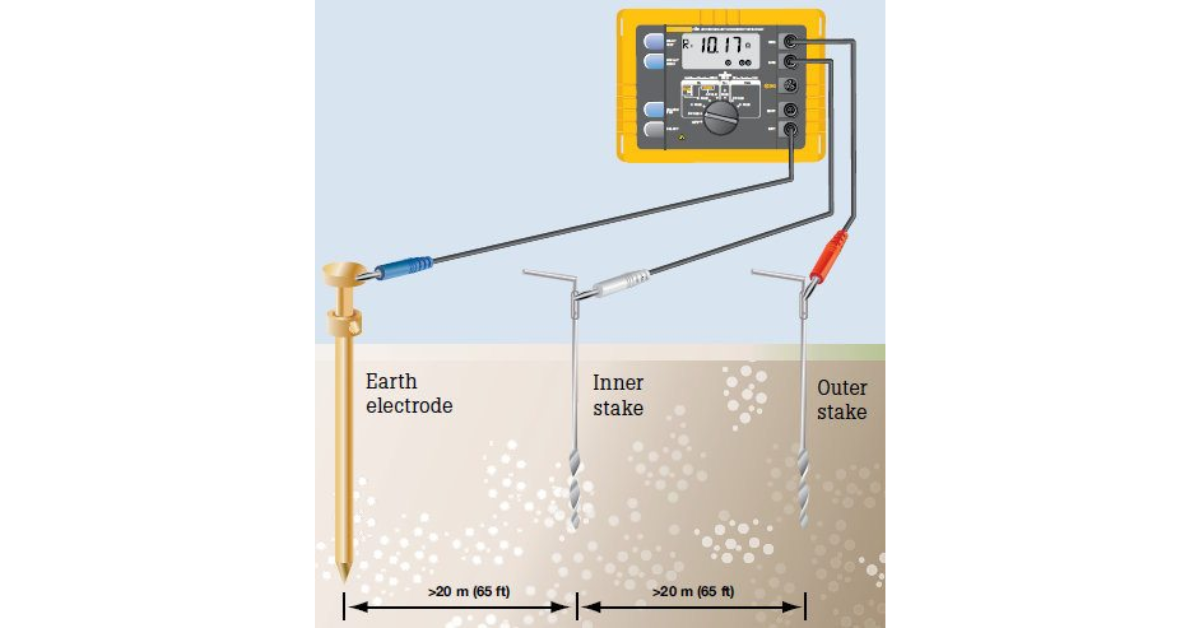

Đo bằng phương pháp 3 cực
Khi nào cần đo 4 cực hoặc đo điện trở suất đất
Phương pháp 4 cực thường dùng khi cần đo điện trở suất đất để thiết kế hệ thống mới. Trường hợp khu vực có đất phức tạp hoặc yêu cầu chính xác cao, kỹ sư sẽ chọn phương pháp này. Việc này giúp kỹ sư tính toán chính xác số lượng cọc cần đóng. Ngoài ra, đo 4 cực giúp loại bỏ ảnh hưởng của điện trở dây dẫn, phù hợp cho các hệ thống yêu cầu độ chính xác cực cao (dưới 1 Ohm).

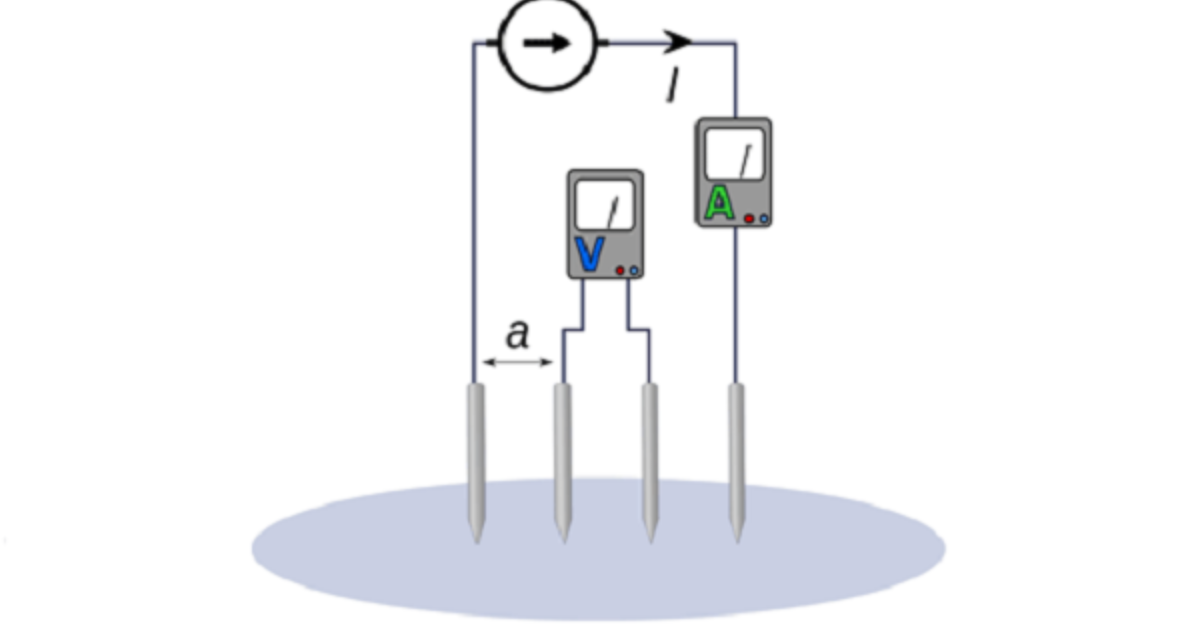

Khi nào cần đo 4 cực hoặc đo điện trở suất đất

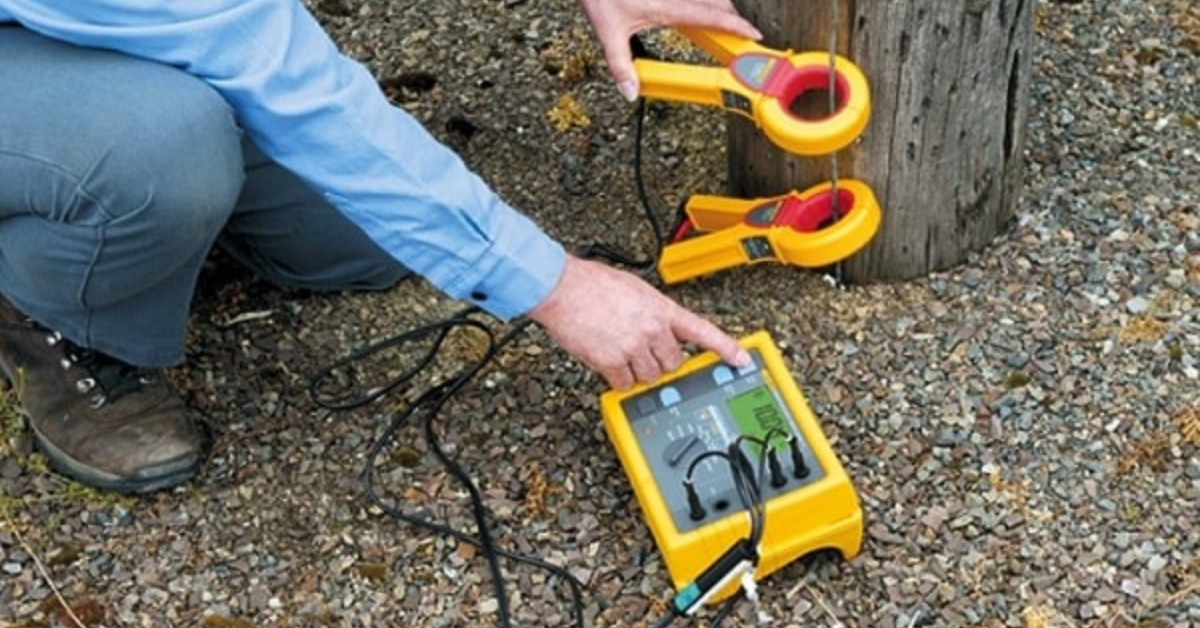

Các lỗi đo khiến kết quả sai
Nắm rõ các nguyên nhân gây sai lệch chỉ số dưới đây là bước quan trọng để đảm bảo độ tin cậy của phép đo hệ thống tiếp địa.
Không tách hệ thống khỏi nguồn điện khi đo.
Cọc phụ đóng quá gần nhau hoặc gần hệ thống kim loại ngầm.
Đất quá khô nhưng không xử lý trước khi đo.
Dây đo tiếp xúc kém.
Những sai sót kỹ thuật này thường dẫn đến các con số ảo, gây hiểu nhầm về mức đạt chuẩn và tiềm ẩn rủi ro lớn cho thiết bị cũng như con người trong quá trình vận hành lâu dài.
Tại sao phải đo điện trở nối đất?
Đo điện trở nối đất giúp kiểm tra khả năng thoát dòng sự cố và đảm bảo an toàn cho người và thiết bị. Nếu điện trở quá cao, dòng điện không thoát kịp có thể gây hư hỏng thiết bị hoặc nguy hiểm khi có sét đánh. Ngoài yêu cầu kỹ thuật, việc đo còn phục vụ nghiệm thu và kiểm định theo quy định. Đối với đơn vị thi công, việc nắm rõ điện trở nối đất đạt chuẩn giúp tránh bị yêu cầu khắc phục sau khi bàn giao.
Tại sao phải đo điện trở nối đất?
Câu hỏi thường gặp
Để giúp bạn hiểu rõ điện trở nối đất bao nhiêu là đạt chuẩn cho từng trường hợp cụ thể, chúng tôi đã tổng hợp các câu hỏi phổ biến nhất ngay dưới đây.
Điện trở nối đất 10Ω có đạt không?
Với hệ thống chống sét cho nhà ở dân dụng hoặc nhà xưởng thông thường, mức 10 Ohm là đạt chuẩn theo quy định hiện hành. Tuy nhiên, nếu dùng cho phòng máy chủ hoặc trạm viễn thông thì con số này là chưa đạt.
Điện trở nối đất 4Ω có bắt buộc không?
Mức dưới 4 Ohm là bắt buộc đối với các hệ thống điện áp thấp, trạm biến áp hoặc các thiết bị y tế nhạy cảm. Nếu hồ sơ thiết kế yêu cầu 4 Ohm mà bạn đo ra cao hơn, bắt buộc phải bổ sung cọc hoặc hóa chất giảm điện trở đất.
Nhà dân cần bao nhiêu Ω là hợp lý?
Đối với nhà phố hoặc biệt thự, Chấn Vũ khuyên bạn nên duy trì mức điện trở dưới 10 Ohm cho hệ thống chống sét. Nếu có điều kiện, hãy hạ xuống dưới 4 Ohm cho hệ thống điện gia đình để triệt tiêu hoàn toàn hiện tượng tê giật khi chạm vào vỏ tủ lạnh, máy giặt.
Hy vọng bài viết đã giúp bạn nắm rõ điện trở nối đất bao nhiêu là đạt chuẩn cho từng hệ thống cụ thể. Việc kiểm tra định kỳ thông số này là cách tốt nhất để bảo vệ thiết bị và tính mạng con người. Nếu bạn cần đo kiểm hoặc tư vấn giải pháp tiếp địa, hãy liên hệ đội ngũ kỹ thuật Chấn Vũ để được hỗ trợ nhanh chóng và đúng chính xác nhất.
