Dây tiếp địa là gì? Công dụng, cách kiểm tra và thiết bị cần lắp trong nhà

Dây tiếp địa bản chất là sợi dây dẫn nối phần vỏ kim loại của các thiết bị điện với một cọc sắt được chôn sâu dưới lòng đất. Khi đồ dùng trong nhà bị rò rỉ điện, sợi dây này đóng vai trò như một lối thoát hiểm, gom toàn bộ dòng điện thừa truyền xuống đất để triệt tiêu nguy hiểm thay vì truyền vào cơ thể người chạm phải. Chấn Vũ sẽ giúp bạn hiểu rõ nguyên lý hoạt động và các cách tự kiểm tra hệ thống điện gia đình ngay sau đây.

1. Dây tiếp địa là gì?

Hệ thống tiếp địa là giải pháp kỹ thuật sử dụng dây dẫn kết nối trực tiếp vỏ kim loại của máy móc xuống hệ thống cọc chôn sâu dưới lòng đất. Dưới đây là thông tin chi tiết giúp bạn hiểu rõ về nguyên lý hoạt động cốt lõi và vai trò bảo vệ chống giật của tuyến đường dây an toàn này.

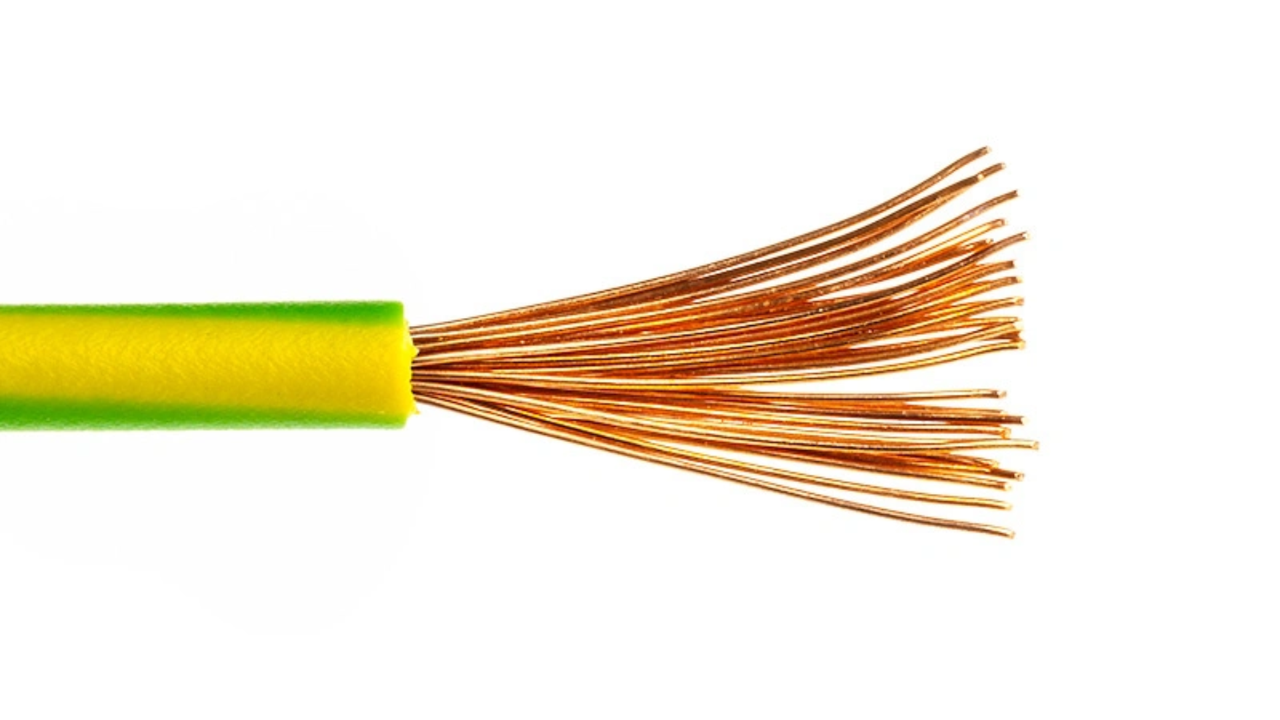

Dây tiếp địa là gì?

1.1. Khái niệm và nguyên lý hoạt động cơ bản

Về mặt kỹ thuật, dây tiếp địa là một mạch điện song song có điện trở cực kỳ nhỏ được thiết kế chủ động trong hệ thống cơ điện. Nguyên lý hoạt động dựa trên đặc tính vật lý của dòng điện luôn ưu tiên di chuyển qua những vật liệu có khả năng dẫn điện tốt nhất.

Khi lớp vỏ kim loại của tủ lạnh hay máy giặt bị nhiễm điện, dòng rò sẽ ngay lập tức đi theo sợi dây dẫn này truyền thẳng xuống lòng đất. Do điện trở của đất thấp hơn rất nhiều so với điện trở cơ thể người, dòng điện nguy hiểm sẽ hoàn toàn bị triệt tiêu mà không gây hại cho chúng ta.

1.2. Đặc điểm nhận biết dây tiếp địa trong hệ thống điện thực tế

Để thuận tiện cho việc thi công và bảo dưỡng, các kỹ sư điện luôn tuân thủ nghiêm ngặt quy định về màu sắc của các sợi dây bảo vệ. Bạn có thể dễ dàng nhận ra chúng dựa vào lớp vỏ bọc nhựa có màu xanh lá cây kết hợp với các sọc vàng chạy dọc thân dây.

Tại các ổ cắm hiện đại trong nhà, đường dây này luôn được đấu nối cố định vào phần lẫy kim loại hoặc lỗ cắm thứ ba nằm ở chính giữa. Đối với các thiết bị lớn, một đầu dây thường được siết chặt bằng ốc vít vào trực tiếp khung sườn kim loại phía sau máy.

2. Dây tiếp địa bảo vệ gia đình bạn như thế nào trong cuộc sống hằng ngày?

Việc trang bị một hệ thống nối đất đạt tiêu chuẩn kỹ thuật mang lại sự an tâm tuyệt đối cho các thành viên khi tiếp xúc với các thiết bị gia dụng công suất lớn mỗi ngày.

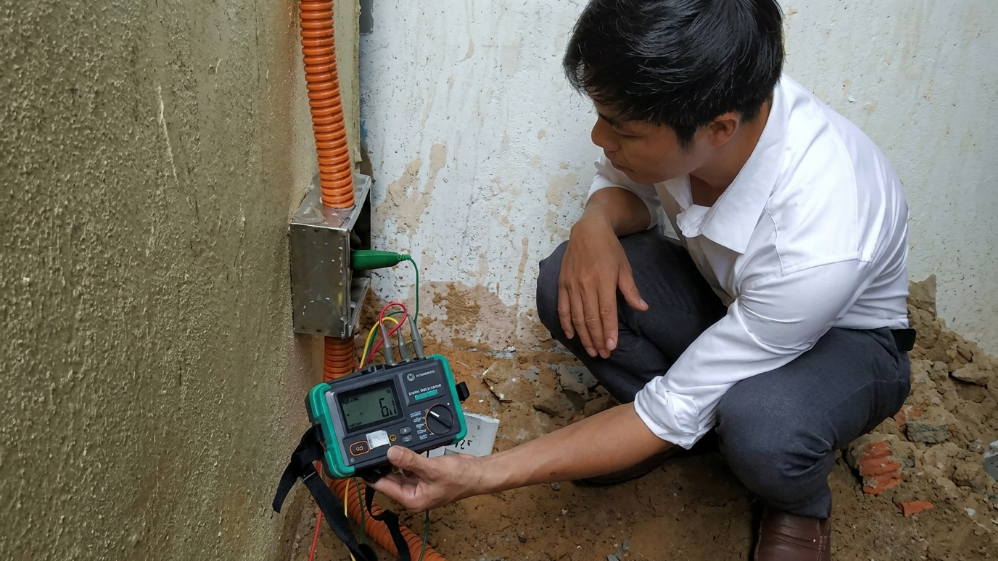

Dây tiếp địa bảo vệ gia đình bạn như thế nào trong cuộc sống hằng ngày?

2.1. Điều xảy ra khi thiết bị bị rò điện mà có dây tiếp địa

Khi một thiết bị như bếp từ hay lò vi sóng gặp sự cố hở mạch tiếp xúc với vỏ bọc bên ngoài, dòng điện thừa sẽ lập tức được thu gom. Hệ thống dây dẫn bảo vệ sẽ dẫn toàn bộ lượng điện năng rò rỉ này chạy thẳng xuống cọc tiếp địa dưới nền nhà một cách nhanh chóng.

Sự gia tăng đột ngột của dòng điện chạy xuống đất sẽ kích hoạt các thiết bị bảo vệ thông minh như aptomat chống giật nhảy ngắt nguồn ngay lập tức. Nhờ đó, người dùng hoàn toàn tránh được rủi ro bị điện giật dù vô tình chạm tay vào bề mặt máy.

2.2. Điều xảy ra khi không có dây tiếp địa và rủi ro thực tế

Ngược lại, nếu ngôi nhà hoàn toàn thiếu đi hệ thống bảo vệ nối đất, dòng điện rò rỉ sẽ tích tụ liên tục trên bề mặt vỏ kim loại. Khi không có lối thoát an toàn, lớp vỏ này biến thành một chiếc bẫy điện vô hình chực chờ người sử dụng chạm vào.

Lúc này, cơ thể con người sẽ vô tình đóng vai trò là một vật dẫn nối giữa thiết bị điện nhiễm dòng rò và mặt đất. Toàn bộ dòng điện nguy hiểm sẽ chạy trực tiếp qua cơ thể gây ra cảm giác tê giật, co cơ hoặc dẫn đến các tai nạn nghiêm trọng.

3. Các cách kiểm tra hệ thống dây tiếp địa trong nhà

Việc chủ động kiểm tra tình trạng hoạt động của hệ thống nối đất giúp các gia đình kịp thời phát hiện các lỗi đứt gãy hoặc rỉ sét để tiến hành sửa chữa.

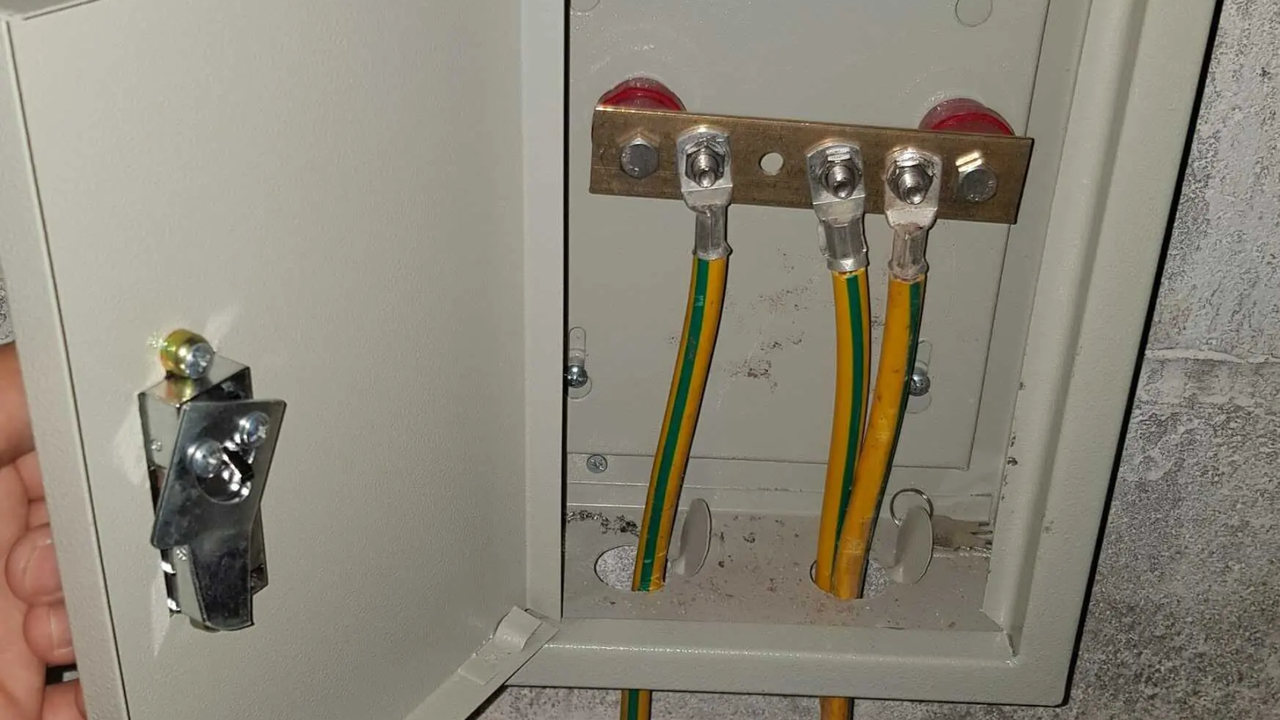

Các cách kiểm tra hệ thống dây tiếp địa trong nhà

3.1. Quan sát ổ cắm và dây điện trong nhà

Phương pháp đơn giản nhất là tiến hành quan sát bằng mắt thường cấu trúc hệ thống ổ cắm và tủ điện tổng tại các khu vực sinh hoạt. Hãy kiểm tra xem các ổ cắm trong nhà có phải loại cấu tạo ba lỗ hoặc có hai lá kim loại tiếp đất ở hai bên hông hay không.

Bên trong tủ điện, bạn cần tháo mặt nạ bảo vệ để xác định xem có sự xuất hiện của các sợi dây màu xanh sọc vàng đấu nối hay không. Nếu chỉ thấy hai sợi dây nguồn thông thường, khả năng cao hệ thống điện nhà bạn đã bỏ qua bước nối đất.

3.2. Dùng bút thử điện kiểm tra chân tiếp địa trên ổ cắm 3 chấu

Đối với các ổ cắm ba chấu đã lắp đặt sẵn, người dùng có thể sử dụng một chiếc bút thử điện thông thường để thực hiện phép thử nhanh. Hãy cắm phích cắm của một thiết bị đang hoạt động vào ổ điện để tạo ra trạng thái chịu tải cho mạch điện.

Tiếp theo, đưa đầu bút thử điện chạm trực tiếp vào lỗ cắm thứ ba hoặc thanh kim loại tiếp đất ở viền ngoài ổ cắm. Nếu đèn trên thân bút không sáng, hệ thống đang hoạt động an toàn, ngược lại nếu đèn đỏ chứng tỏ dây bảo vệ đang bị nhiễm điện.

3.3. Dùng đồng hồ vạn năng đo thông mạch dây tiếp địa

Để có kết quả chính xác hơn, việc ứng dụng các thiết bị đo lường kỹ thuật số cầm tay là một giải pháp vô cùng hiệu quả. Bạn hãy chuyển thang đo của đồng hồ vạn năng về chế độ đo điện áp xoay chiều để bắt đầu tiến hành đo đạc.

Đặt một đầu kim đo vào lỗ dây pha và đầu kim còn lại vào vị trí lỗ cắm của dây tiếp địa trên mặt hạt ổ cắm. Nếu giá trị điện áp hiển thị tương đương với điện áp nguồn và độ lệch giữa dây trung tính với dây đất đạt mức tối thiểu, hệ thống đang hoạt động tốt.

3.4. Nhờ thợ điện kiểm tra và đo điện trở tiếp địa chuyên nghiệp

Dù các phương pháp tự kiểm tra tại nhà mang lại kết quả nhanh chóng, chúng vẫn không thể thay thế được các số liệu định lượng chuyên sâu. Các kỹ sư điện chuyên nghiệp sở hữu những dòng máy đo điện trở đất chuyên dụng với độ chính xác tuyệt đối.

Đội ngũ kỹ thuật của Chấn Vũ khuyến nghị các gia đình nên thực hiện việc đo đạc định kỳ này khoảng một lần mỗi năm. Việc này giúp đảm bảo trị số điện trở của hệ thống luôn duy trì dưới mức bốn ôm theo đúng quy chuẩn an toàn.

4. Những thiết bị trong nhà bắt buộc cần có dây tiếp địa

Những thiết bị điện hoạt động trong môi trường có độ ẩm cao hoặc sở hữu kết cấu bề mặt bằng kim loại luôn cần được ưu tiên kết nối với hệ thống nối đất an toàn. Để giúp bạn chủ động nhận biết và phòng ngừa nguy hiểm, dưới đây là bảng tổng hợp chi tiết về mức độ rủi ro cùng lợi ích cụ thể khi đấu dây tiếp địa cho từng thiết bị quen thuộc trong gia đình:

4.1. Máy giặt, máy sấy và các thiết bị giặt ủi

Các thiết bị giặt giũ luôn vận hành trong môi trường ngập nước và độ ẩm không khí tại khu vực lắp đặt thường xuyên ở mức rất cao. Nước lại là môi trường dẫn điện lý tưởng, khiến bất kỳ một sự cố hở mạch nhỏ nào của dây tiếp địa bên trong cũng trở nên nguy hiểm.

Quá trình lồng giặt quay vắt với tốc độ cao liên tục tạo ra các lực rung lắc mạnh dễ làm mài mòn lớp vỏ cách điện của dây dẫn. Do đó, việc nối đất cho máy giặt giúp triệt tiêu nguy cơ dòng điện truyền qua vỏ máy hoặc nguồn nước xả.

4.2. Tủ lạnh, máy lạnh và thiết bị làm lạnh

Tủ lạnh là thiết bị hiếm hoi trong gia đình phải cắm điện vận hành liên tục suốt hai mươi tư giờ mỗi ngày và quanh năm. Động cơ máy nén phía sau tủ sau một thời gian dài sử dụng rất dễ sinh ra hiện tượng tích tụ các dòng điện cảm ứng trên bề mặt vỏ.

Người dùng thường có thói quen dùng tay ướt để mở cửa tủ lạnh, tạo điều kiện thuận lợi cho dòng điện cảm ứng truyền vào người. Hệ thống nối đất sẽ giải quyết triệt để vấn đề này, giữ cho phần vỏ tủ luôn ở trạng thái trung hòa về điện.

4.3. Bình nước nóng và thiết bị gia nhiệt

Bình nước nóng lạnh sử dụng thanh đốt sợi đốt ngâm trực tiếp trong nước để đun sôi nên nguy cơ mài mòn lớp cách điện là cực kỳ lớn. Nếu thanh gia nhiệt bị nứt gãy, dòng điện nguồn sẽ hòa thẳng vào dòng nước sinh hoạt chảy trực tiếp xuống phòng tắm.

Dù các thiết bị hiện nay đều tích hợp cục chống giật ở dây nguồn, việc có thêm hệ thống nối đất vẫn là yêu cầu bắt buộc. Đây chính là tầng bảo vệ thứ hai giúp xả ngay dòng điện nguy hiểm xuống đất trước khi hệ thống ngắt mạch kịp phản ứng.

4.4. Bếp điện, lò vi sóng và thiết bị nấu nướng công suất lớn

Các dòng bếp từ, bếp hồng ngoại hay lò vi sóng thường tiêuthu lượng điện năng rất lớn và sinh nhiệt cao trong quá trình nấu nướng. Nhiệt độ cao tỏa ra từ mâm nhiệt sau nhiều năm sử dụng có thể làm giòn và bong tróc các mối nối bảo vệ bên trong.

Khi vỏ kim loại của lò vi sóng bị rò điện, người nội trợ chạm vào lúc tay đang dính nước nấu ăn sẽ gặp nguy hiểm. Việc đấu nối dây mát giúp dòng điện thừa được dẫn đi nơi khác, bảo vệ an toàn cho người nấu và các linh kiện điện tử.

4.5. Máy tính để bàn, màn hình và thiết bị điện tử có vỏ kim loại

Nhiều người dùng máy tính để bàn thường gặp phải hiện tượng bị tê nhẹ ở đầu ngón tay khi vô tình chạm vào phần vỏ thùng máy. Nguyên nhân của hiện tượng này bắt nguồn từ bộ nguồn xung bên trong máy tính luôn sinh ra một lượng điện rò nhỏ.

Tuy dòng điện này không gây nguy hiểm đến tính mạng, nó lại gây ra cảm giác khó chịu và có thể làm hỏng các linh kiện nhạy cảm. Kết nối thiết bị với đường dây mát giúp triệt tiêu hoàn toàn dòng rò, giúp hệ thống máy tính vận hành ổn định hơn.

5. Lựa chọn ổ cắm có tiếp địa phù hợp cho gia đình

Việc đầu tư đồng bộ các thiết bị mặt hạt và phích cắm đạt tiêu chuẩn giúp tối ưu hóa hiệu quả bảo vệ của toàn bộ hệ thống lưới điện trong nhà.

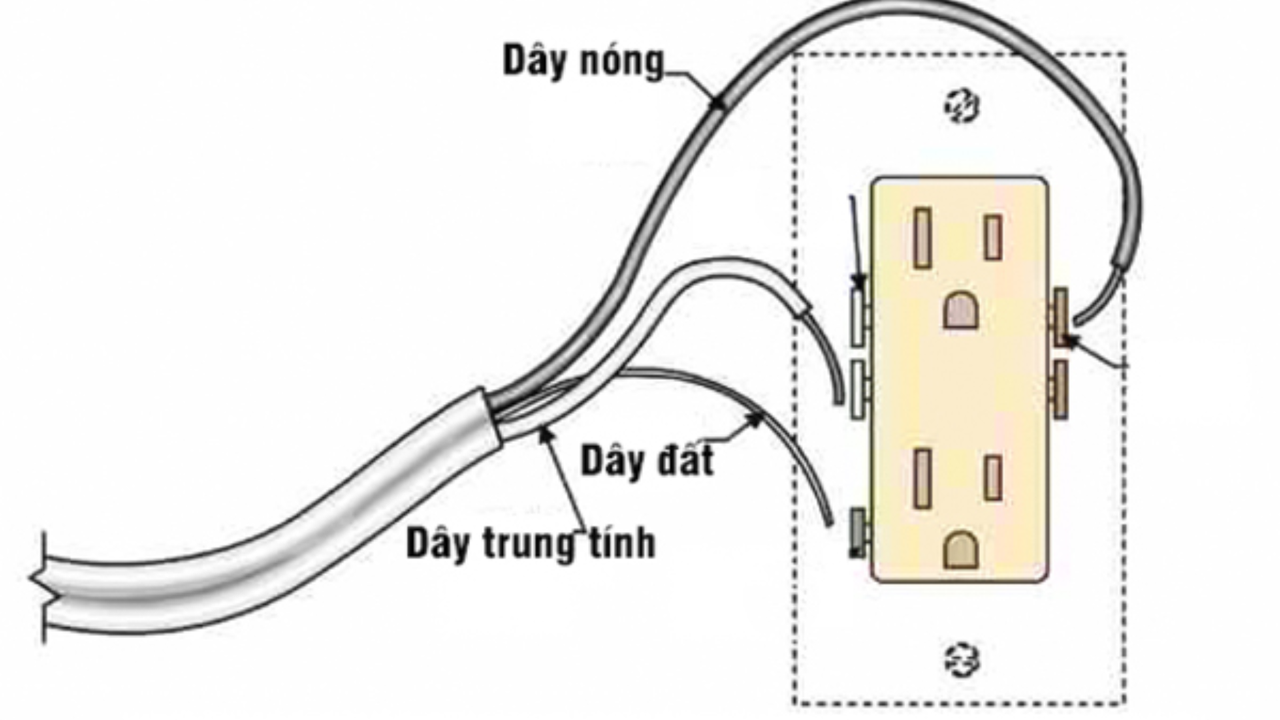

Lựa chọn ổ cắm có tiếp địa phù hợp cho gia đình

5.1. Phân biệt ổ cắm 2 chấu và 3 chấu có tiếp địa

Để lựa chọn đúng loại thiết bị nguồn phù hợp và an toàn cho hệ thống điện gia đình, bạn có thể tham khảo bảng so sánh chi tiết các tiêu chí kỹ thuật cốt lõi giữa hai dòng ổ cắm dưới đây:

Ổ cắm hai chấu truyền thống chỉ sở hữu hai đường dây dẫn nguồn duy nhất bao gồm một dây pha và một dây trung tính thông thường. Loại ổ cắm này hoàn toàn thiếu đi chân kết nối thứ ba dành cho việc liên kết với hệ thống cọc nối đất bảo vệ.

Trong khi đó, ổ cắm ba chấu tiêu chuẩn được trang bị thêm một cực kim loại chuyên dụng kết nối với dây tiếp địa cố định. Sự xuất hiện của chấu thứ ba này đảm bảo rằng ngay khi phích cắm được cắm vào, thiết bị đã nằm trong vùng bảo vệ an toàn.

5.2. Tiêu chí chọn ổ cắm tiếp địa đạt chuẩn an toàn

Khi lựa chọn vật tư điện cho công trình, gia chủ nên ưu tiên các dòng sản phẩm sử dụng chất liệu nhựa polycarbonate chịu nhiệt cao. Phần lá đồng tiếp xúc bên trong ổ cắm phải là loại đồng nguyên chất có độ đàn hồi tốt để ôm chặt các chân phích cắm.

Nên chọn các thương hiệu thiết bị điện uy tín có đầy đủ chứng nhận kiểm định chất lượng kỹ thuật từ các cơ quan chức năng. Đội ngũ tư vấn của Chấn Vũ luôn sẵn sàng hỗ trợ khách hàng tính toán thông số để lựa chọn được những sản phẩm đồng bộ nhất.

6. Câu hỏi thường gặp

Trong quá trình tư vấn và thi công hệ thống điện cho các hộ gia đình, Chấn Vũ nhận được rất nhiều thắc mắc xoay quanh việc lắp đặt cũng như tính toán kỹ thuật cho đường dây an toàn này. Dưới đây là những giải đáp chi tiết từ các chuyên gia giúp bạn hiểu rõ hơn để bảo vệ ngôi nhà mình một cách trọn vẹn nhất.

Câu hỏi thường gặp

6.1. Nhà cũ không có dây tiếp địa có nguy hiểm không?

Có, việc này tiềm ẩn rủi ro cực kỳ lớn đối với an toàn tính mạng của cả gia đình khi các thiết bị gia dụng bắt đầu bước vào giai đoạn xuống cấp theo thời gian. Do hệ thống điện hai lõi truyền thống ở nhà cũ bỏ qua phương án nối đất, nên khi lớp vỏ cách điện bên trong máy móc bị mục nát hoặc chuột cắn phá, dòng điện rò rỉ sẽ nhiễm thẳng ra vỏ kim loại. Nếu người dùng vô tình chạm vào, tai nạn điện giật nghiêm trọng rất dễ xảy ra.

6.2. Dây tiếp địa có bị điện giật không khi chạm vào?

Thông thường là không, vì dây tiếp địa chỉ làm nhiệm vụ dẫn dòng điện rò rỉ phát sinh truyền thẳng xuống đất chứ không mang điện nguồn sinh hoạt. Tuy nhiên, người dùng vẫn có nguy cơ bị điện giật nếu hệ thống thi công sai kỹ thuật, cọc đồng bên dưới bị rỉ sét hoặc điện trở đất quá cao khiến dòng điện bị nghẽn lại và tích ngược lên vỏ máy. Để đảm bảo an toàn tuyệt đối, việc đo đạc và kiểm tra hệ thống định kỳ bằng máy móc chuyên dụng là điều bắt buộc nhằm duy trì trị số điện trở đạt chuẩn.

6.3. Có thể tự kéo thêm dây tiếp địa mà không cần thợ không?

Không nên tự thực hiện, vì việc tự đóng cọc sắt hay cọc đồng xuống nền nhà thường khó mang lại hiệu quả bảo vệ tối ưu do thiếu thiết bị đo lường chuyên dụng. Nếu cọc đóng quá nông hoặc gặp phải vùng đất khô cằn, hệ thống sẽ không đạt trị số điện trở an toàn theo đúng tiêu chuẩn kỹ thuật điện. Vì vậy, liên hệ các đơn vị chuyên môn như Chấn Vũ là giải pháp tốt nhất để được khảo sát địa chất, đảm bảo hệ thống đạt độ sâu và độ tiếp xúc chuẩn xác.

6.4. Ổ cắm 3 chấu nhưng không có cọc tiếp địa thì có tác dụng không?

Hoàn toàn không có tác dụng bảo vệ, vì kiểu thi công đối phó này chỉ mang tính chất đồng bộ về mặt thẩm mỹ chứ không thể giải phóng dòng điện rò rỉ. Khi phần chân cắm thứ ba ở giữa bị bỏ trống và không kết nối với dây dẫn bảo vệ, hệ thống sẽ tạo ra cảm giác an toàn giả tạo rất nguy hiểm cho người sử dụng. Do đó, bạn cần đảm bảo chân cắm đó phải được liên kết đồng bộ với hệ thống cọc tiếp đất thực tế bên ngoài để phích cắm ba chấu của thiết bị phát huy tối đa tính năng chống giật.

Lắp đặt dây tiếp địa đạt chuẩn chính là giải pháp cốt lõi để bảo vệ gia đình khỏi hiểm họa rò rỉ điện từ các thiết bị gia dụng. Việc hiểu rõ công dụng và chủ động kiểm tra hệ thống định kỳ sẽ giúp bạn phòng ngừa mọi rủi ro tai nạn đáng tiếc. Đừng chủ quan với an toàn điện lưới gia đình! Hãy liên hệ ngay với Chấn Vũ để nhận tư vấn chuyên sâu, hỗ trợ đo đạc kỹ thuật và lựa chọn các dòng thiết bị ổ cắm đạt chuẩn an toàn tối ưu cho ngôi nhà của bạn.
