Công tắc điện 2 chiều là một loại công tắc được thiết kế đặc biệt, cho phép bạn điều khiển bật/tắt một thiết bị điện duy nhất (thường là bóng đèn) từ hai vị trí khác nhau. Ví dụ điển hình nhất là công tắc đèn ở đầu và cuối cầu thang. Trong bài viết này, Chấn Vũ sẽ giúp bạn tìm hiểu chi tiết về loại công tắc này để có lựa chọn thích hợp cho ngôi nhà của mình.
Công tắc điện 2 chiều là gì?
Công tắc điện 2 chiều là thiết bị dùng để điều khiển một bóng đèn hoặc một thiết bị điện duy nhất từ hai vị trí khác nhau. Ví dụ điển hình là công tắc đèn cầu thang, giúp bạn bật/tắt đèn ở cả đầu và cuối cầu thang một cách tiện lợi.
Công tắc điện 2 chiều là gì?
Cấu tạo và cách nhận biết
Điểm khác biệt dễ nhận thấy nhất của công tắc 2 chiều so với công tắc 1 chiều là số cực. Công tắc 2 chiều có ba cực, bao gồm một cực chung và hai cực nhánh. Nhờ có ba cực này, dòng điện có thể được chuyển hướng, giúp việc điều khiển trở nên linh hoạt.
Về hình dáng bên ngoài, nó thường giống công tắc thông thường, nhưng bạn có thể nhận biết qua ký hiệu trên sản phẩm hoặc số lượng dây đấu nối.
Nguyên lý hoạt động
Nguyên lý hoạt động của công tắc 2 chiều dựa trên việc đóng và mở mạch điện tại hai điểm. Khi bạn gạt công tắc ở vị trí thứ nhất, nó sẽ chuyển dòng điện sang một cực nhánh. Lúc này, công tắc ở vị trí thứ hai sẽ ở trạng thái chờ.
Khi bạn gạt công tắc thứ hai, nó sẽ đóng mạch và cho dòng điện đi qua, làm thiết bị hoạt động. Khi gạt ngược lại, mạch sẽ bị ngắt và thiết bị sẽ tắt. Cả hai công tắc đều có thể bật/tắt thiết bị độc lập với nhau.
Phân biệt công tắc 2 chiều và công tắc 1 chiều
Sự khác nhau cơ bản nhất giữa hai loại công tắc này nằm ở chức năng điều khiển. Công tắc 1 chiều chỉ có thể điều khiển một thiết bị từ một vị trí duy nhất, trong khi công tắc 2 chiều cho phép điều khiển cùng một thiết bị từ hai vị trí khác nhau.
Về mặt kỹ thuật, công tắc 1 chiều chỉ có hai cực, còn công tắc 2 chiều có ba cực, một cực chung và hai cực nhánh, cho phép chuyển hướng dòng điện.
Phân biệt công tắc 2 chiều và công tắc 1 chiều
Ứng dụng phổ biến nhất của công tắc 2 chiều
Nhờ khả năng điều khiển linh hoạt, công tắc 2 chiều được ứng dụng rộng rãi trong nhiều không gian sống để tăng sự tiện lợi.

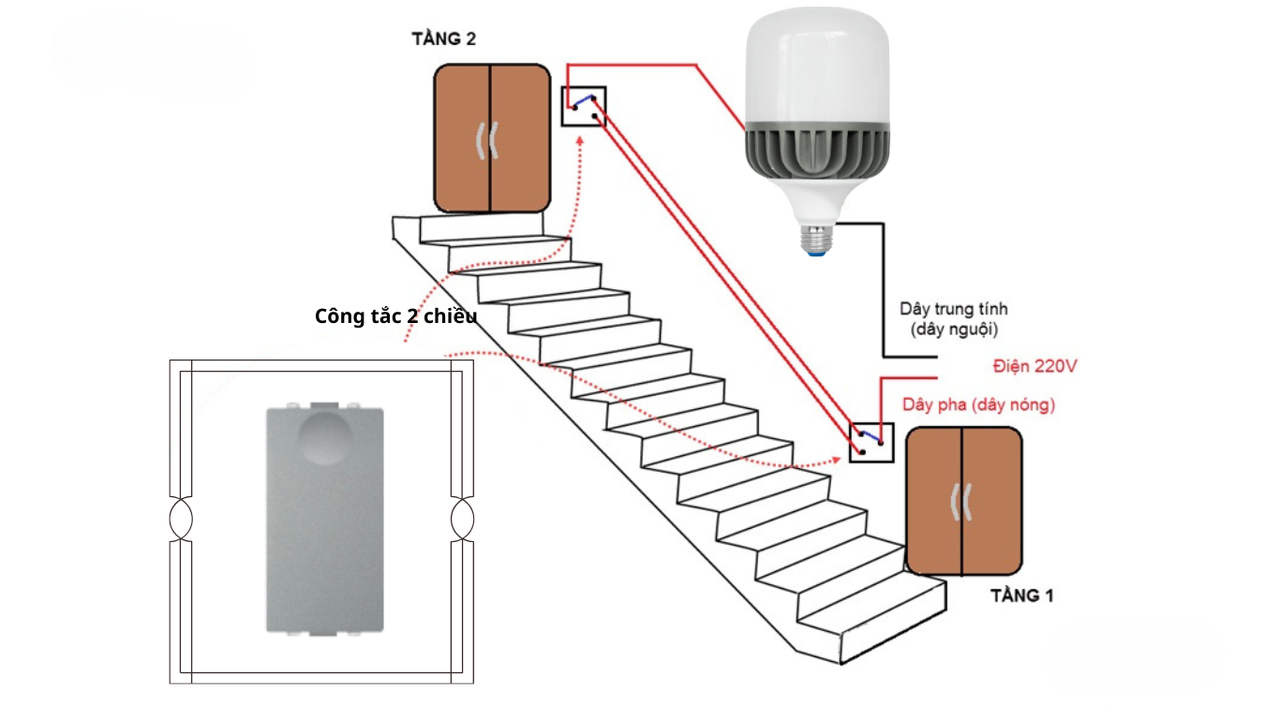

Mạch điện cầu thang
Đây là ứng dụng phổ biến nhất và dễ thấy nhất của công tắc 2 chiều. Một công tắc được lắp ở chân cầu thang và một công tắc khác ở trên đỉnh. Bạn có thể bật đèn khi bắt đầu đi lên và tắt đèn khi đã lên đến nơi, tránh phải di chuyển trong bóng tối. Điều này đặc biệt quan trọng để đảm bảo an toàn.

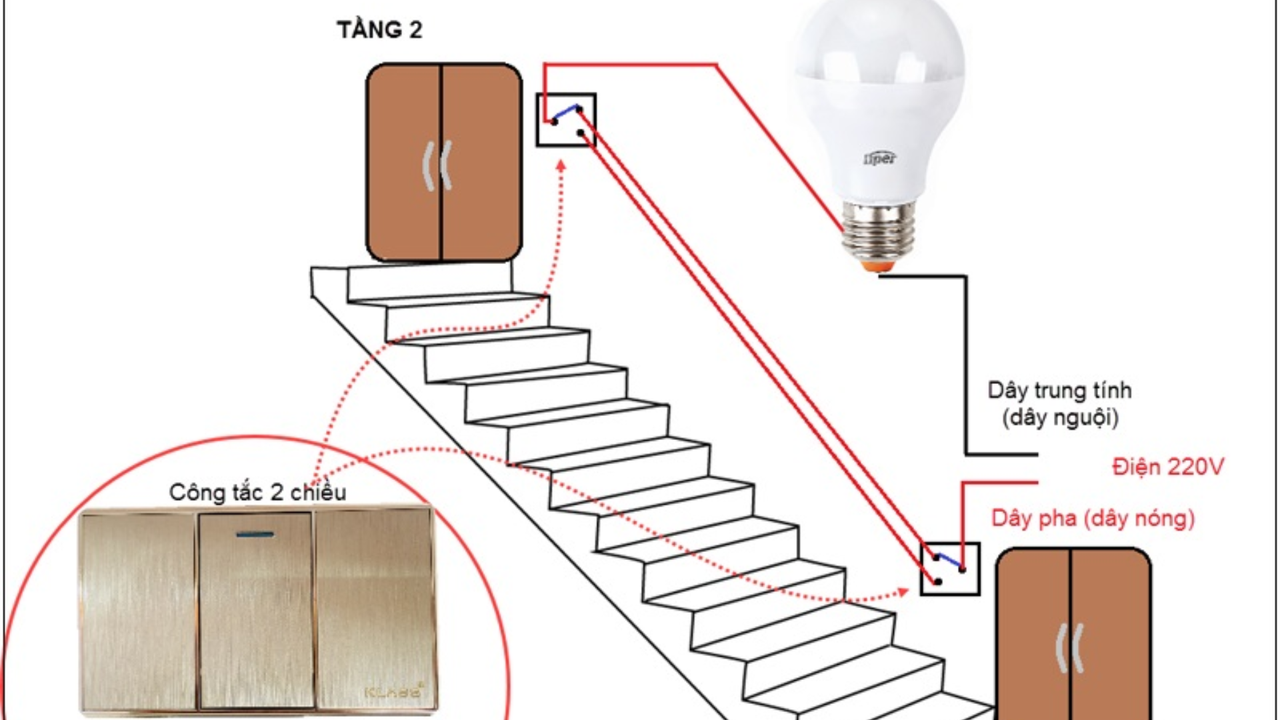

Công tắc 2 chiều trong mạch điện cầu thang
Phòng ngủ lớn
Trong các phòng ngủ lớn, việc phải ra tận cửa để tắt đèn sau khi đã nằm lên giường là điều khá bất tiện. Với công tắc 2 chiều, bạn có thể lắp một công tắc ở cửa ra vào và một công tắc khác ngay cạnh giường. Nhờ vậy, bạn dễ dàng điều khiển đèn mà không cần phải di chuyển, mang lại sự tiện nghi tối đa.
Chi tiết cách đấu công tắc điện 2 chiều
Việc đấu nối điện đòi hỏi sự cẩn thận để đảm bảo an toàn. Nếu bạn chưa có kinh nghiệm, hãy tìm sự trợ giúp của thợ điện. Đây là hướng dẫn chi tiết về cách đấu công tắc điện 2 chiều để bạn tham khảo.
Chuẩn bị dụng cụ và sơ đồ mạch điện
Trước khi bắt đầu, hãy chuẩn bị các dụng cụ cần thiết như kìm tuốt dây, tua vít, và bút thử điện. Quan trọng nhất, bạn cần có một sơ đồ mạch điện để hình dung rõ cách đi dây, giúp quá trình đấu nối diễn ra chính xác và an toàn.

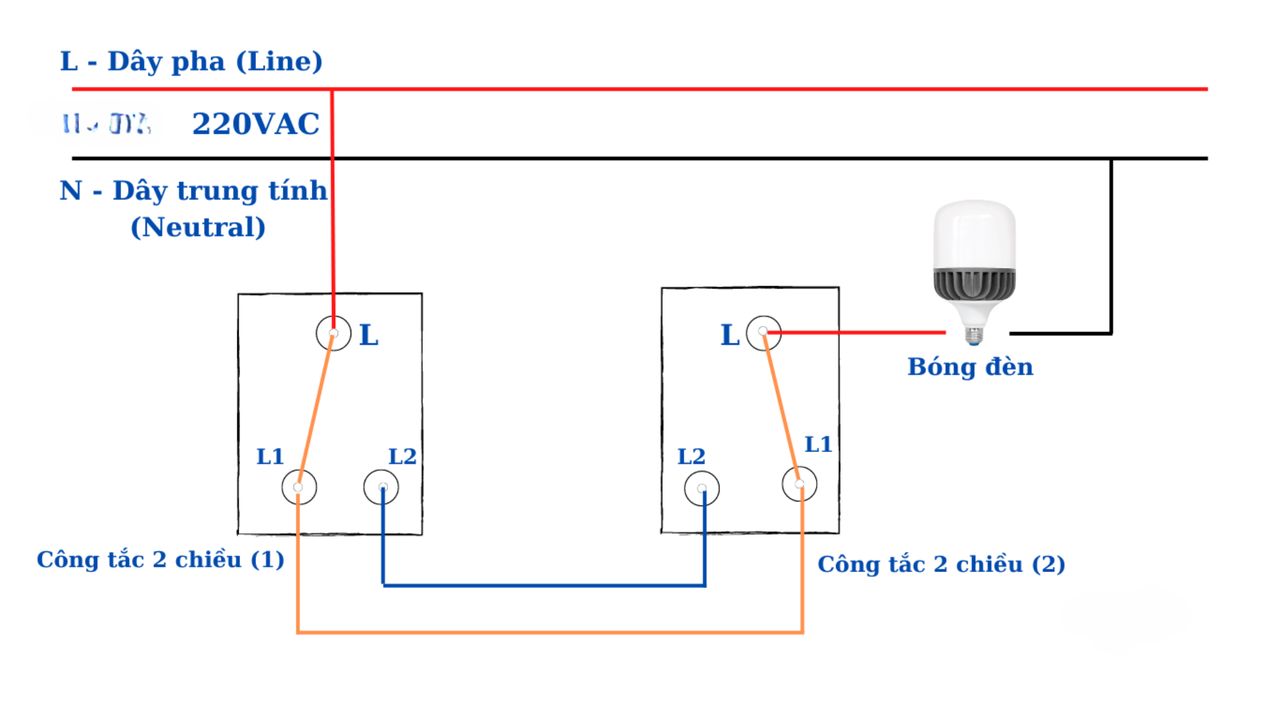

Sơ đồ mạch điện
Bước 1: Ngắt điện và xác định dây
Đây là bước quan trọng nhất. Hãy tìm aptomat tổng và ngắt nguồn điện của khu vực làm việc. Dùng bút thử điện để kiểm tra lại một lần nữa xem có còn điện không. Sau đó, bạn cần xác định các loại dây: dây nóng (thường là màu đỏ), dây nguội (thường là màu xanh) và các dây nối tiếp.
Bước 2: Đấu dây vào công tắc thứ nhất
Đấu dây nóng từ nguồn điện vào cực chung (ký hiệu L) của công tắc thứ nhất. Hai cực còn lại của công tắc này sẽ đấu nối với hai dây nối tiếp (dây thông mạch). Hai dây này sẽ chạy đến vị trí của công tắc thứ hai.

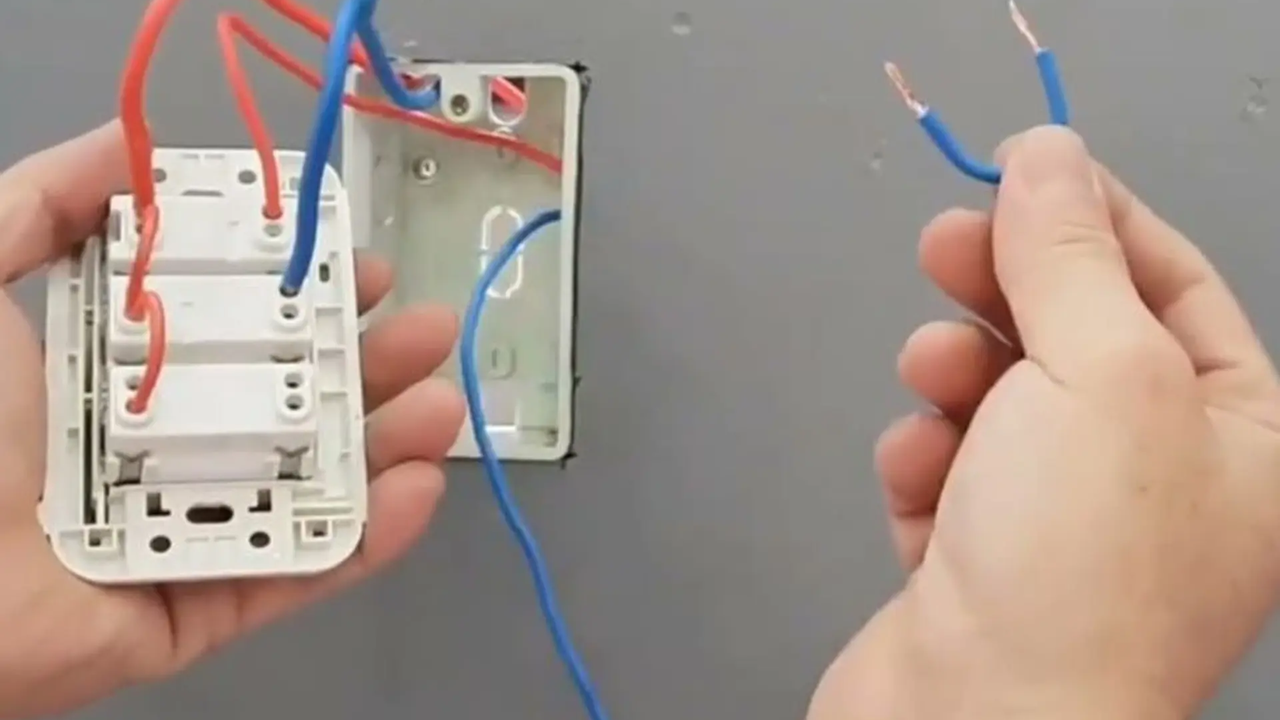

Đấu dây vào công tắc thứ nhất
Bước 3: Đấu dây vào công tắc thứ hai và bóng đèn
Tại công tắc thứ hai, bạn đấu hai dây nối tiếp từ công tắc thứ nhất vào hai cực nhánh. Cực chung (L) của công tắc thứ hai sẽ đấu nối với dây nóng đi tới bóng đèn. Dây còn lại của bóng đèn (dây nguội) sẽ đấu nối với dây nguội chính.
Bước 4: Kiểm tra và hoàn thiện
Sau khi đấu nối xong, hãy kiểm tra lại toàn bộ các mối nối. Đảm bảo tất cả đã được siết chặt và cách điện an toàn. Lắp công tắc và bóng đèn vào vị trí, sau đó bật aptomat để kiểm tra mạch điện. Nếu đèn sáng/tắt bình thường từ cả hai vị trí công tắc, bạn đã hoàn thành.
Kiểm tra và hoàn thiện
Sơ đồ lắp đặt công tắc đảo chiều
Chuẩn bị thiết bị để đấu nối công tắc 2 chiều
Để quá trình lắp đặt công tắc đảo chiều diễn ra nhanh chóng, chuẩn xác và an toàn, bạn cần chuẩn bị đầy đủ các thiết bị và dụng cụ chuyên dụng sau:
Bộ công tắc 2 chiều (2 cái): Chọn loại công tắc 3 cực chất lượng tốt từ các thương hiệu uy tín để đảm bảo độ bền và tính an toàn khi thao tác.
Bóng đèn chiếu sáng: Lựa chọn công suất và kiểu loại (đèn LED, đèn tuýp...) phù hợp với nhu cầu sử dụng của khu vực lắp đặt (như cầu thang, hành lang hay phòng ngủ).
Dây dẫn điện: Chuẩn bị dây điện có tiết diện phù hợp với công suất bóng đèn (thường dùng dây $$1.5\text{ mm}^$$), gồm dây pha (dây nóng), dây trung tính (dây nguội) và 2 dây nhánh trung gian.
Dụng cụ hỗ trợ lắp đặt: Bút thử điện (để kiểm tra an toàn), kìm tuốt dây, tua vít, băng keo cách điện và ống gen bảo vệ dây (nếu đi dây nổi).
Cách đấu công tắc điện 2 chiều
Trong hệ thống điện dân dụng 1 pha, nguồn điện chính bao gồm dây pha (dây lửa) và dây trung tính (dây nguội). Nguyên tắc đấu nối cơ bản của mạch điện là dây trung tính sẽ được đi trực tiếp vào một đầu của bóng đèn, trong khi dây pha sẽ được dẫn qua công tắc để đóng/ngắt và điều khiển dòng điện một cách an toàn.
Cách 1: Đấu nối truyền thống (Chạy dây nguồn chung):
Đây là cách đấu nối phổ biến và quen thuộc, trong đó đường dây nguồn chính được kết nối phức tạp qua mạch điều khiển và đi tới phụ tải của bóng đèn. Mặc dù dễ hình dung về mặt nguyên lý, phương pháp này lại có nhược điểm lớn là tốn kém chi phí, lãng phí nhiều vật tư dây điện và mất thời gian thi công hơn
Cách 2: Phương pháp nối dây pha qua mạch điều khiển phụ:
Phương pháp này kết nối trực tiếp thiết bị điện với mạch điều khiển phụ và phụ tải thông qua dây pha. Cơ chế vận hành dựa trên nguyên lý chênh lệch điện áp: khi hai đầu cực của bóng đèn nhận điện áp đồng nhất (cùng 2 dây pha hoặc cùng 2 dây trung tính), chênh lệch điện áp bằng 0 nên không có dòng điện chạy qua và đèn tắt. Dòng điện chỉ xuất hiện khi có sự chênh lệch điện áp giữa hai đầu. Cách đấu nối này giúp tối ưu số lượng dây dẫn, tiết kiệm điện năng tiêu thụ và kéo dài tuổi thọ cho thiết bị.
Những lưu ý an toàn khi lắp đặt và sử dụng
Lưu ý 1: An toàn luôn là yếu tố quan trọng nhất khi làm việc với các thiết bị điện. Để đảm bảo an toàn cho bản thân và gia đình, bạn cần tuân thủ những lưu ý an toàn sau đây, từ khâu lắp đặt cho đến khi sử dụng. Khi lắp đặt, điều đầu tiên và quan trọng nhất là phải ngắt toàn bộ nguồn điện tại cầu dao tổng.
Lưu ý 2: Hãy dùng bút thử điện để kiểm tra lại và đảm bảo chắc chắn không còn dòng điện. Sử dụng đúng loại dây, đúng kích thước và các dụng cụ cách điện chuyên dụng. Nếu bạn không tự tin vào kiến thức của mình, hãy nhờ một thợ điện chuyên nghiệp hỗ trợ.
Lưu ý 3: Trong quá trình sử dụng, tuyệt đối không chạm vào các dây điện bị hở, không sử dụng thiết bị điện bị hỏng, và tránh lắp đặt công tắc ở những nơi ẩm ướt, gần nguồn nước.
Tóm lại, công tắc điện 2 chiều là giải pháp đơn giản nhưng vô cùng hiệu quả để điều khiển thiết bị từ hai vị trí, mang lại sự tiện nghi và an toàn cho ngôi nhà. Việc hiểu rõ nguyên lý hoạt động và cách lắp đặt sẽ giúp bạn chủ động hơn trong việc cải thiện không gian sống.
Nếu bạn cần tư vấn chuyên sâu hoặc hỗ trợ kỹ thuật, đừng ngần ngại liên hệ ngay với Chấn Vũ để được phục vụ tốt nhất.
