Khám phá ngay cầu dao dùng làm gì và vai trò cốt lõi của thiết bị này trong việc đóng ngắt mạch điện thủ công cũng như bảo vệ hệ thống khỏi các sự cố quá tải hay ngắn mạch. Việc hiểu rõ cấu tạo, nguyên lý và phân loại cầu dao sẽ giúp bạn lựa chọn và ứng dụng thiết bị an toàn, hiệu quả cho mạng điện dân dụng lẫn công nghiệp. Cùng Chấn Vũ tìm hiểu chi tiết ngay trong bài viết dưới đây nhé!
1. Tổng quan về cầu dao
Trong hệ thống điện từ dân dụng đến công nghiệp, các thiết bị đóng cắt đóng vai trò bảo vệ cốt lõi để đảm bảo an toàn cho con người và thiết bị. Trong số đó, cầu dao là một trong những thiết bị truyền thống lâu đời nhất nhưng vẫn giữ vị trí quan trọng trong nhiều ứng dụng vận hành cơ bản.

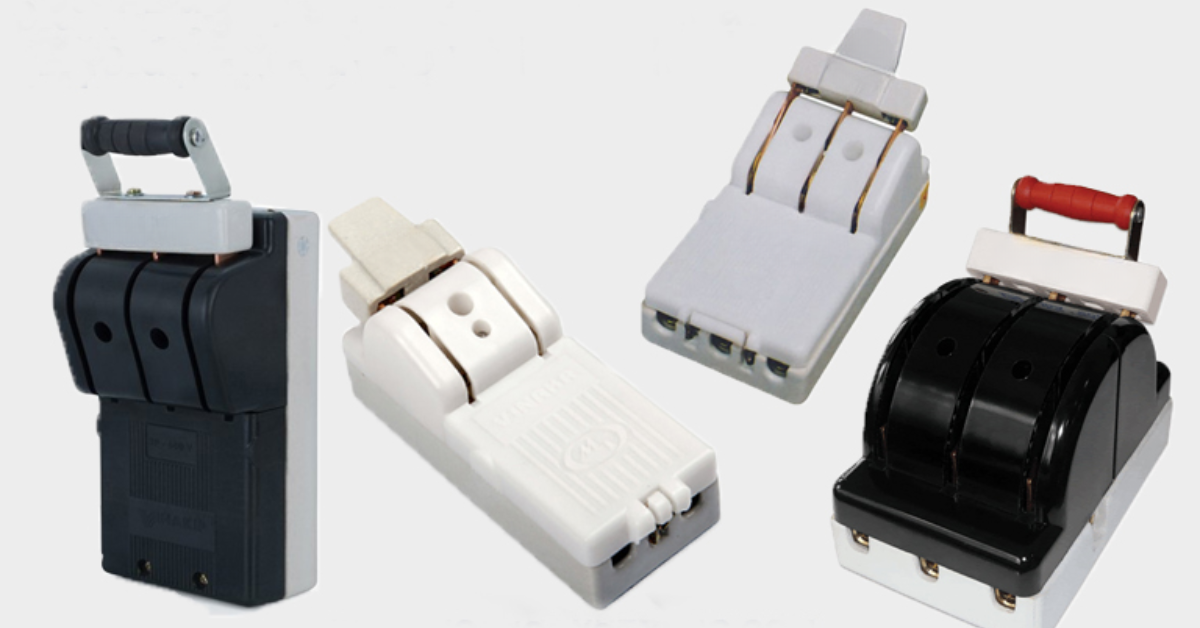

Tổng quan về câu dao
1.1. Cầu dao là gì?
Cầu dao là một thiết bị điện cơ khí dùng để đóng, ngắt dòng điện bằng tay một cách an toàn trong hệ thống mạch điện. Khác với các thiết bị tự động hiện đại như aptomat, cầu dao truyền thống thường yêu cầu thao tác gạt tay trực tiếp của con người để thay đổi trạng thái mạch (mở hoặc đóng). Thiết bị này tạo ra khoảng hở cách điện rõ ràng bằng mắt thường khi ngắt mạch, giúp người thợ điện dễ dàng nhận biết hệ thống đã được cô lập hoàn toàn trước khi tiến hành sửa chữa, bảo dưỡng.
1.2. Lịch sử phát triển của cầu dao điện
Sự ra đời của cầu dao gắn liền với giai đoạn bùng nổ của ngành điện lực thương mại vào cuối thế kỷ XIX, khi nhu cầu kiểm soát và ngắt kết nối các dòng điện công suất lớn trở nên cấp thiết. Ban đầu, các loại cầu dao thô sơ chỉ gồm các thanh đồng thau trần gắn trên đế gỗ hoặc đá cẩm thạch, dễ gây nguy hiểm do phóng điện hồ quang. Trải qua hàng chục năm phát triển, cầu dao đã được cải tiến toàn diện với vật liệu cách điện chịu nhiệt cao cấp, buồng dập hồ quang tiên tiến và các cơ cấu truyền động lò xo lật nhanh để hạn chế tối đa tia lửa điện, nâng cao độ an toàn cho người vận hành.
1.3. Cầu dao dùng để làm gì?
Cầu dao dùng để thực hiện các chức năng cốt lõi trong hệ thống điện bao gồm:
Đóng cắt mạch điện thủ công: Cho phép người dùng chủ động cấp nguồn hoặc ngắt nguồn điện của toàn bộ hệ thống, từng khu vực riêng lẻ hoặc từng máy móc độc lập.
Cô lập an toàn khi bảo trì: Tạo ra khoảng cách hở mạch vật lý rõ ràng, đảm bảo không có dòng điện rò rỉ chạy qua thiết bị, giúp kỹ thuật viên yên tâm kiểm tra, sửa chữa mạng điện.
Bảo vệ sự cố quá tải và ngắn mạch (ở một số dòng có chì): Các loại cầu dao kết hợp cầu chì tự động ngắt dòng điện bằng cách làm chảy dây chì bên trong khi xảy ra hiện tượng chập cháy hoặc quá tải dòng định mức.
1.4. Cấu tạo của cầu dao
Một chiếc cầu dao điện thông thường được cấu thành từ các bộ phận chính sau:
Vỏ và đế cách điện: Thường làm từ sứ, nhựa bakelite hoặc nhựa kỹ thuật chịu nhiệt cao, đóng vai trò nâng đỡ các chi tiết dẫn điện và cách ly tuyệt đối dòng điện với môi trường bên ngoài.
Các cực đấu nối (Má tĩnh và má động): Làm bằng đồng thau hoặc hợp kim đồng dẫn điện tốt, chịu được dòng điện lớn mà không bị mô-sheng hay sinh nhiệt quá mức.
Tay gạt (Cần gạt): Bộ phận cách điện bên ngoài để người dùng cầm nắm và thực hiện thao tác đóng cắt bằng tay.
Hệ thống buồng dập hồ quang (ở các dòng công suất lớn): Giúp dập tắt nhanh chóng tia lửa điện phát sinh khi kéo cầu dao dưới tải, ngăn chặn nguy cơ cháy nổ thiết bị.
2. Nguyên lý hoạt động của cầu dao
Nguyên lý làm việc của cầu dao dựa trên cơ sở cơ học đơn giản của việc tiếp xúc và tách rời các bề mặt dẫn điện:
Trạng thái đóng: Khi người dùng đẩy tay gạt lên vị trí đóng, lưỡi dao (mác động) sẽ găm chặt vào ngàm tĩnh, tạo thành một mạch điện kín liên tục cho phép dòng điện chạy từ nguồn đi qua cầu dao đến các thiết bị tiêu thụ phía sau.
Trạng thái mở: Khi kéo tay gạt xuống, lưỡi dao rời khỏi ngàm tĩnh, tạo ra một khoảng hở không khí. Khoảng hở này ngăn chặn hoàn toàn dòng điện chạy qua hệ thống.
Hiện tượng hồ quang và cách xử lý: Khi ngắt dòng điện lớn đang có tải, tại điểm tiếp xúc sẽ xuất hiện tia lửa điện (hồ quang điện) do không khí bị ion hóa. Ở các dòng cầu dao chất lượng cao, thiết kế cơ cấu lật nhanh kết hợp buồng dập sẽ kéo giãn và làm lạnh nhanh hồ quang, dập tắt nó trong thời gian cực ngắn để bảo vệ bề mặt tiếp điểm không bị cháy rỗ.

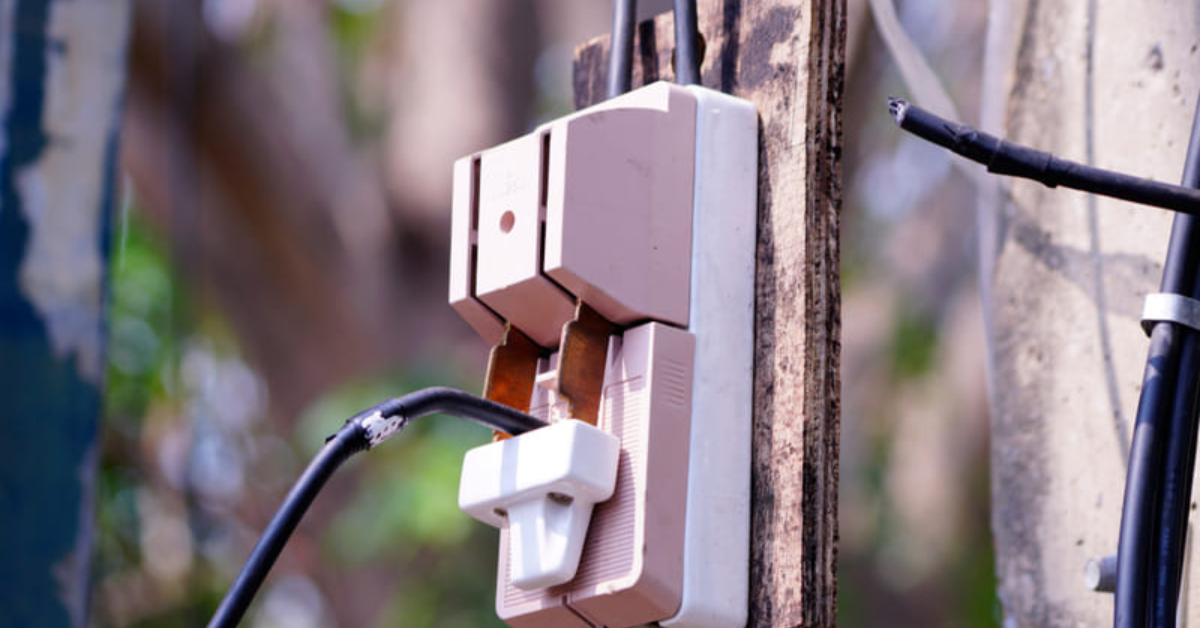

Nguyên lý hoạt động của cầu dao
3. Ưu và nhược điểm của cầu dao
Để sử dụng cầu dao hiệu quả, người thiết kế hệ thống cần nắm rõ những ưu điểm và hạn chế thực tế của thiết bị này:
Ưu điểm:
Cấu tạo đơn giản, độ bền cơ học cao, ít hỏng hóc vặt trong quá trình sử dụng lâu dài.
Cho phép quan sát bằng mắt thường khoảng hở mạch điện, mang lại sự yên tâm tuyệt đối cho thợ điện khi cô lập nguồn để bảo dưỡng.
Chi phí đầu tư thấp hơn rất nhiều so với các dòng aptomat hoặc thiết bị đóng cắt tự động thông minh.
Khả năng chịu dòng điện tức thời lớn, dễ dàng lắp đặt và thay thế dây chì (đối với cầu dao kết hợp cầu chì).
Nhược điểm:
Hoàn toàn phụ thuộc vào thao tác thủ công của con người, không có khả năng tự động ngắt khi xảy ra sự cố rò điện hay ngắn mạch chớp nhoáng (trừ loại có tích hợp ống cầu chì tự chảy).
Thiếu tính năng bảo vệ quá dòng tinh vi, không thể điều chỉnh ngưỡng dòng cắt như các loại aptomat điện tử hiện đại.
Kích thước cồng kềnh hơn và nếu thao tác kéo dao quá chậm dưới tải lớn có thể gây hồ quang nguy hiểm cho người vận hành.
4. Cầu dao được chia thành những loại nào?
Trên thị trường thiết bị điện hiện nay, cầu dao được chia thành nhiều chủng loại khác nhau nhằm đáp ứng linh hoạt các yêu cầu vận hành từ mạng điện dân dụng quy mô nhỏ cho đến hệ thống điện công nghiệp công suất lớn.

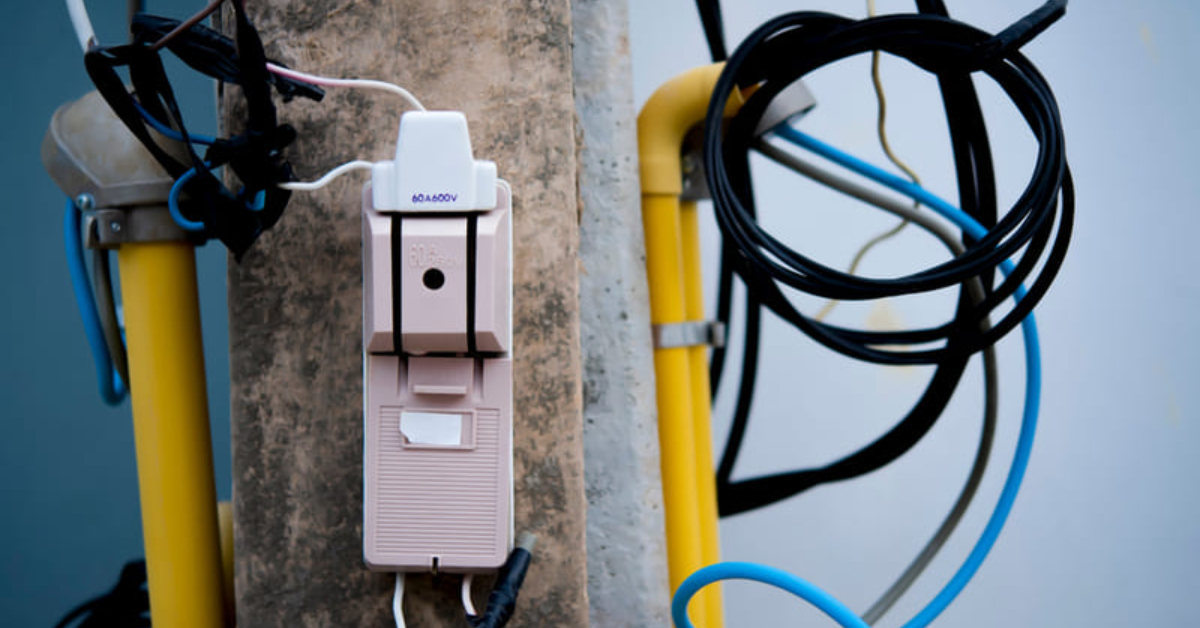

Cầu dao được chia thành những loại nào?
4.1. Cầu dao thông thường
Cầu dao thông thường (hay còn gọi là cầu dao gạt tay dạng truyền thống) là dòng thiết bị cơ bản nhất cấu thành từ các lưỡi dao đồng và ngàm tiếp xúc thủ công. Loại này thường được dùng để ngắt nguồn điện tĩnh cho các nhánh tải nhỏ, đèn chiếu sáng hoặc máy móc công suất thấp. Một số phiên bản tích hợp thêm ống cầu chì bên trên để vừa thực hiện chức năng đóng cắt, vừa kết hợp bảo vệ ngắn mạch cơ bản khi dòng điện vượt ngưỡng làm chảy dây chì.
4.2. Cầu dao phụ tải
Cầu dao phụ tải là dòng thiết bị chuyên dụng được thiết kế đặc biệt để có thể đóng cắt an toàn các dòng điện định mức lớn hoặc thậm chí dòng điện quá tải cho phép của hệ thống. Khác với cầu dao thông thường dễ sinh hồ quang nguy hiểm khi gạt dưới tải nặng, cầu dao phụ tải được trang bị buồng dập hồ quang dập khí nén hoặc lò xo lật nhanh cực mạnh, thường được ứng dụng rộng rãi trong các tủ điện phân phối trung thế hoặc hạ thế công nghiệp.
4.3. Cầu dao tự động
Cầu dao tự động (hay còn được biết đến phổ biến với tên gọi aptomat hoặc MCB, MCCB) là thế hệ cải tiến cao cấp kết hợp giữa cơ cấu đóng cắt thủ công và rơ-le bảo vệ tự động. Thiết bị này có khả năng tự động nhảy cắt ngắt kết nối mạch điện ngay lập tức khi phát hiện sự cố quá tải, ngắn mạch hay dòng điện rò, giúp bảo vệ tối đa an toàn cho con người và hệ thống lưới điện mà không cần con người phải thao tác trực tiếp.
4.4. Cầu dao chuyển mạch một pha
Cầu dao chuyển mạch một pha (thường là dạng cầu dao đảo chiều 1 pha hoặc công tắc chuyển nguồn) là thiết bị cho phép người dùng linh hoạt chuyển đổi nguồn cấp điện cho phụ tải từ nguồn chính sang nguồn dự phòng (như máy phát điện hoặc nguồn phụ) một cách an toàn. Thiết bị này giúp ngăn chặn hoàn toàn tình trạng xung điện ngược hoặc chập cháy khi cả hai nguồn điện vô tình chạm nhau, rất được ưa chuộng tại các hộ gia đình hoặc cửa hàng nhỏ.
4.5. Cầu dao 3 pha 2 chiều – Cầu dao đảo chiều 3 pha
Cầu dao 3 pha 2 chiều (hay cầu dao đảo chiều 3 pha) là thiết bị công suất lớn chuyên dùng cho các nhà xưởng, trạm bơm hoặc công trình thương mại sử dụng lưới điện ba pha. Chức năng chính của nó là chuyển đổi nguồn điện linh hoạt giữa lưới điện quốc gia và máy phát điện dự phòng công suất lớn. Cầu dao này có cấu trúc 3 vị trí (On1 - Off - On2) giúp cô lập hoàn toàn các nguồn điện, đảm bảo không xảy ra hiện tượng xông điện ngược gây nguy hiểm chết người cho nhân viên vận hành lưới điện khi cúp điện.
5. Ứng dụng của cầu dao điện trong thực tế
Mặc dù các thiết bị tự động ngày càng phổ biến, cầu dao điện truyền thống và các dòng cầu dao chuyên dụng vẫn giữ vai trò không thể thay thế trong nhiều lĩnh vực:
Hệ thống điện dân dụng và gia đình: Lắp đặt tại bảng điện tổng hoặc các nhánh phụ để ngắt điện thủ công khi cần sửa chữa thiết bị chiếu sáng, quạt điện hoặc sử dụng cầu dao đảo chiều để chuyển nguồn máy phát khi mất điện lưới.
Tủ điện phân phối công nghiệp: Sử dụng các loại cầu dao phụ tải hoặc cầu dao cách ly để tạo khoảng hở an toàn, cô lập từng khu vực nhà xưởng, dây chuyền sản xuất khi tiến hành bảo dưỡng định kỳ.
Hệ thống năng lượng và trạm biến áp: Cầu dao cách ly trung - cao thế đóng vai trò tạo khoảng cách an toàn nhìn thấy bằng mắt thường cho các kỹ thuật viên vận hành lưới điện truyền tải trước khi thực hiện thao tác sửa chữa đường dây.

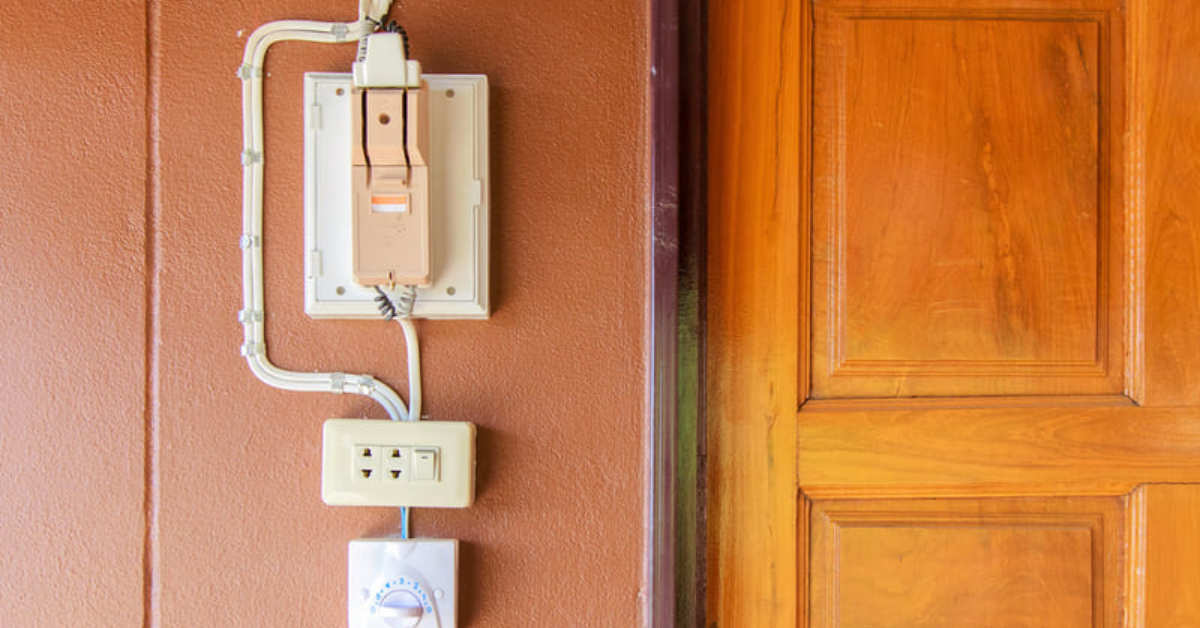

Ứng dụng của cầu dao điện trong thực tế
6. Cách đấu cầu dao điện đơn giản
Việc nắm rõ sơ đồ và thao tác đấu nối cầu dao điện không chỉ giúp hệ thống vận hành trơn tru mà còn đảm bảo an toàn tuyệt đối, tránh các sự cố chập cháy do đấu sai kỹ thuật. Dưới đây là hướng dẫn chi tiết cách đấu nối cho hai loại cầu dao phổ biến nhất:
6.1. Cách đấu cầu dao đảo chiều 1 pha
Cầu dao đảo chiều 1 pha (thường dùng để chuyển đổi nguồn giữa điện lưới và máy phát điện) có cấu tạo 3 vị trí gồm nguồn chính, nguồn phụ và nguồn cấp ra tải ở giữa.
Bước 1: Ngắt toàn bộ nguồn điện tổng để đảm bảo an toàn trước khi thao tác.
Bước 2: Đấu hai dây nguồn điện lưới chính (Lửa và Nguội) vào cặp cực ở phía trên cùng của cầu dao.
Bước 3: Đấu hai dây nguồn từ máy phát điện dự phòng vào cặp cực ở phía dưới cùng.
Bước 4: Đấu hai dây dẫn cấp điện cho hệ thống tải của ngôi nhà vào cặp cực ở giữa cầu dao.
Bước 5: Kiểm tra lại toàn bộ các mối ốc vít, đảm bảo siết chặt chắc chắn không bị lỏng lẻo, sau đó gạt thử cần sang các vị trí để kiểm tra độ nhạy và vận hành.
6.2. Cách đấu cầu dao đảo chiều 3 pha
Tương tự như loại 1 pha nhưng cầu dao 3 pha dùng cho mạng điện công nghiệp áp dụng cho 3 đường dây nóng (pha L) hoặc kèm dây trung tính tùy thiết kế:
Bước 1: Cúp cầu dao tổng nhà xưởng và treo biển cảnh báo an toàn điện.
Bước 2: Đấu 3 dây pha của nguồn điện lưới quốc gia vào 3 cực tĩnh phía trên.
Bước 3: Đấu 3 dây pha của máy phát điện công nghiệp vào 3 cực tĩnh phía dưới.
Bước 4: Đấu 3 dây cấp ra hệ thống tải vào cụm cực tiếp điểm ở giữa của cầu dao.
Bước 5: Dùng đồng hồ vạn năng đo kiểm tra thông mạch và điện áp giữa các pha trước khi chính đóng điện đưa vào sử dụng.
7. Sự khác nhau giữa cầu dao thông thường và Aptomat
Mặc dù cùng chung chức năng đóng ngắt dòng điện, cầu dao truyền thống và aptomat (MCB, MCCB) có những điểm khác biệt rất lớn về mặt cấu trúc và nguyên lý vận hành:

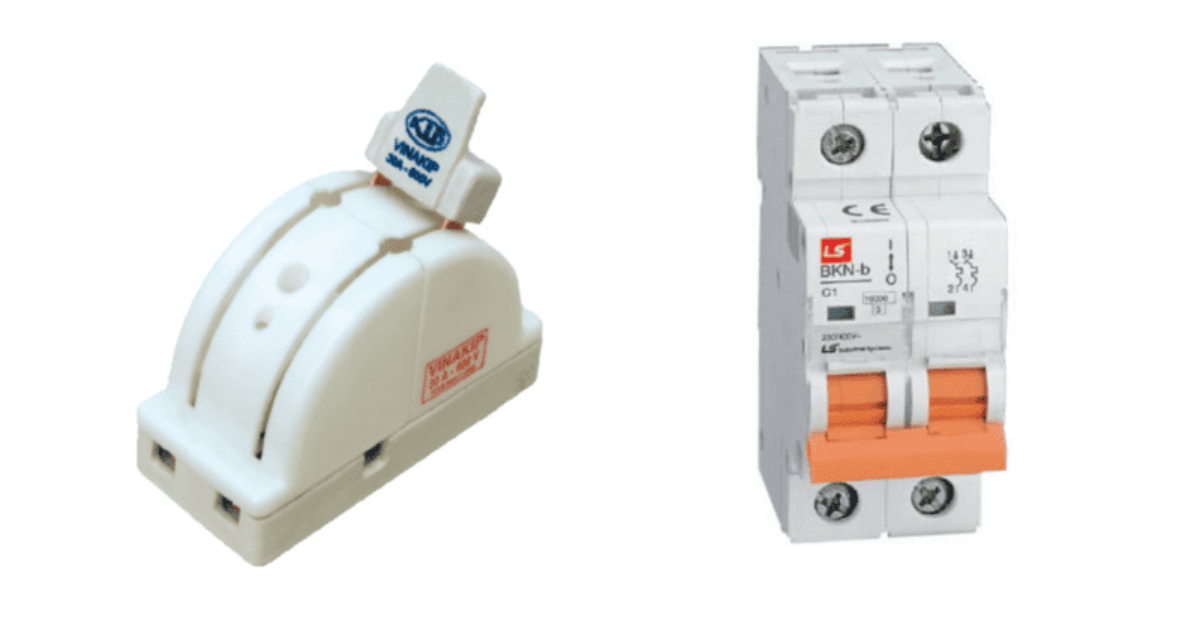

Sự khác nhau giữa cầu dao thông thường và Aptomat
7.1. Sự khác nhau về thiết kế
Cầu dao thông thường có cấu tạo cơ khí đơn giản gồm lưỡi dao, ngàm đồng và tay gạt thủ công, không có buồng dập hồ quang chuyên dụng ở các dòng nhỏ. Trong khi đó, aptomat sở hữu vỏ nhựa cách điện kín khép cao cấp, tích hợp hệ thống buồng dập hồ quang dập khí cực mạnh cùng cơ cấu bật nảy lò xo tự động phức tạp bên trong.
7.2. Sự khác nhau về tính năng
Cầu dao chỉ hoạt động hoàn toàn bằng tay người dùng, không thể tự ngắt khi có sự cố (trừ loại có tích hợp ống cầu chì). Ngược lại, aptomat là thiết bị thông minh tự động ngắt điện ngay lập tức khi phát hiện dòng điện vượt định mức do quá tải, chập cháy ngắn mạch hoặc dòng điện rò, bảo vệ an toàn tối ưu cho thiết bị và con người.
7.3. Sự khác nhau về giá thành
Cầu dao có chi phí sản xuất và giá bán trên thị trường rất thấp, phù hợp với các ứng dụng đơn giản, cắt nguồn tĩnh. Aptomat có giá thành cao hơn khá nhiều tùy thuộc vào thương hiệu, số cực (1P, 2P, 3P, 4P) và cường độ dòng điện định mức (Ampe) do tích hợp các công nghệ bảo vệ tiên tiến.
8. Một số câu hỏi thường gặp về cầu dao
Dưới đây là những giải đáp chi tiết cho những thắc mắc phổ biến nhất xoay quanh việc lựa chọn, lắp đặt và sử dụng cầu dao an toàn trong hệ thống điện:
Một số câu hỏi thường gặp về cầu dao
8.1. Nên lắp đặt vị trí cầu dao ở đâu?
Cầu dao tổng hoặc cầu dao đảo chiều nên được lắp đặt ở khu vực khô ráo, thoáng mát, dễ nhìn và thuận tiện thao tác như ngay cửa ra vào, khu vực gần tủ điện chính của gia đình hoặc nhà xưởng. Tránh lắp ở nơi ẩm ướt hoặc quá cao khó với tới khi có sự cố khẩn cấp.
8.2. Khi nào nên thay cầu dao mới?
Bạn cần tiến hành thay thế cầu dao ngay lập tức khi phát hiện vỏ nhựa bị rạn nứt, các má tiếp điểm bị cháy rỗ đen, tay gạt bị lỏng lẻo không giữ được cố định vị trí, hoặc khi cầu dao thường xuyên bị sinh nhiệt nóng ran bất thường trong quá trình sử dụng.
8.3. Tại sao cầu dao lại tự ngắt liên tục?
Nếu bạn đang dùng cầu dao tự động (aptomat) mà thiết bị liên tục nhảy ngắt, nguyên nhân có thể do hệ thống điện đang bị quá tải (sử dụng quá nhiều thiết bị công suất lớn cùng lúc), bị chập mạch (ngắn mạch) ở một nhánh dây nào đó, hoặc do chính aptomat đã bị lỏng lò xo bên trong.
8.4. Giá của cầu dao hiện nay là bao nhiêu?
Mức giá của cầu dao phụ thuộc vào chủng loại, thương hiệu và công suất chịu tải. Các loại cầu dao gạt tay dân dụng thông thường có giá dao động từ vài chục nghìn đến vài trăm nghìn đồng. Trong khi đó, các dòng cầu dao đảo chiều công suất lớn hoặc aptomat công nghiệp có giá từ vài trăm nghìn đến vài triệu đồng.
8.5. Cách bật lại cầu dao bị cúp ra sao?
Khi cầu dao tự động bị cúp (nhảy về OFF), trước tiên bạn cần rút bớt các thiết bị điện không cần thiết để giảm tải. Sau đó, dứt khoát gạt mạnh cần gạt từ vị trí OFF qua vị trí giữa rồi đẩy lên hẳn vị trí ON. Nếu cầu dao vẫn tiếp tục nhảy, tuyệt đối không cố gạt lại mà cần gọi thợ điện kiểm tra sự cố chập cháy.
8.6. Cầu dao bao nhiêu ampe là phù hợp?
Việc lựa chọn cường độ dòng điện (Ampe) của cầu dao phải dựa trên tổng công suất tiêu thụ của các thiết bị trong nhánh điện đó. Công thức tính cơ bản là lấy tổng công suất (W) chia cho điện áp (V) để ra cường độ dòng điện (A), sau đó chọn cầu dao có định mức Ampe cao hơn giá trị tính toán khoảng 20% đến 30% để đảm bảo độ bền và an toàn.
Việc nắm rõ cấu trúc, nguyên lý hoạt động cũng như các tiêu chí lựa chọn cầu dao phù hợp sẽ giúp bạn xây dựng được một hệ thống điện an toàn, ổn định và hiệu quả cho cả không gian dân dụng lẫn công nghiệp. Nếu bạn đang tìm kiếm các dòng cầu dao, aptomat, thiết bị đóng cắt và vật tư điện chính hãng, chất lượng cao với mức giá tốt nhất, hãy liên hệ ngay với Chấn Vũ hôm nay để nhận được sự tư vấn tận tâm và hỗ trợ nhanh chóng từ đội ngũ chuyên gia nhé!
