Làm thế nào để áp dụng cách tính tiết diện dây dẫn chuẩn xác, giúp hệ thống điện trong nhà chịu tải tốt, không bị sụt áp và phòng tránh rủi ro chập cháy? Việc nắm rõ công thức tính toán theo công suất thiết bị là bước cốt lõi giúp bạn chọn đúng loại dây vừa an toàn vừa tối ưu chi phí. Cùng Chấn Vũ tìm hiểu chi tiết các bước tính toán ngay trong bài viết dưới đây nhé!
1. Tìm hiểu về tiết diện dây dẫn điện
Hệ thống điện an toàn, ổn định và bền bỉ theo thời gian luôn bắt đầu từ việc nắm vững những thông số kỹ thuật cơ bản. Để giúp bạn dễ dàng hình dung từ tổng quan đến chi tiết, Chấn Vũ đã tổng hợp đầy đủ các kiến thức cốt lõi ngay dưới đây.

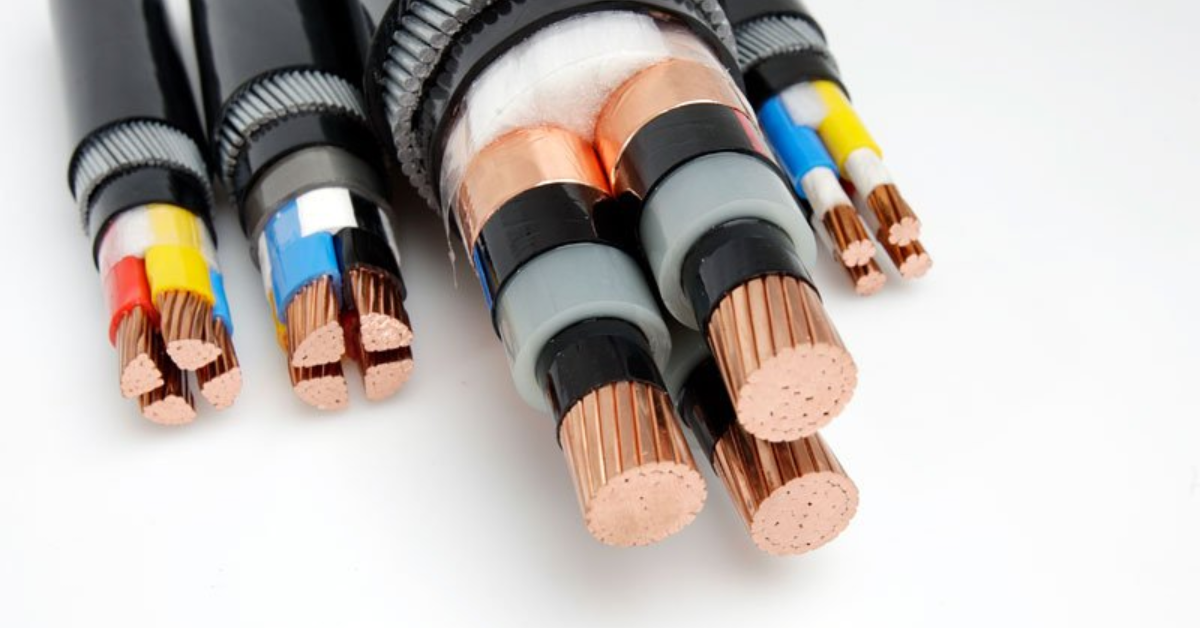

Tìm hiểu về tiết diện dây dẫn điện
1.1. Tiết diện dây dẫn là gì?
Tiết diện dây dẫn điện (hay còn gọi là kích cỡ dây) chính là diện tích mặt cắt ngang của phần lõi kim loại bên trong dây, thường được tính bằng đơn vị milimet vuông (mm2). Thông số này quyết định trực tiếp khả năng chịu dòng điện đi qua của dây dẫn. Lõi dây thường làm từ đồng hoặc nhôm nguyên chất, bên ngoài bọc một hoặc nhiều lớp vỏ nhựa cách điện PVC để đảm bảo an toàn trong quá trình sử dụng.
1.2. Tầm quan trọng của việc lựa chọn tiết diện dây dẫn điện phù hợp
Việc tính toán và lựa chọn đúng tiết diện dây dẫn mang lại ý nghĩa vô cùng quan trọng đối với mỗi công trình:
Đảm bảo an toàn tuyệt đối: Giúp dây dẫn không bị quá nhiệt khi các thiết bị công suất lớn hoạt động đồng thời, ngăn chặn triệt để nguy cơ chập cháy, hỏa hoạn âm tường.
Duy trì hiệu suất hoạt động: Tránh tình trạng sụt áp trên đường dây kéo dài, giúp các thiết bị như điều hòa, tủ lạnh, máy giặt luôn chạy đúng công suất và bền bỉ hơn.
Tối ưu chi phí đầu tư: Giúp bạn chọn đúng loại dây vừa đủ dùng, tránh lãng phí tiền bạc khi mua dây quá lớn hoặc tốn kém sửa chữa do dùng dây quá nhỏ bị hỏng hóc sớm.
2. Công thức tính tiết diện dây dẫn
Để xác định chính xác loại dây cần dùng cho từng khu vực, các kỹ sư luôn dựa vào các công thức tính toán tiêu chuẩn dưới đây.

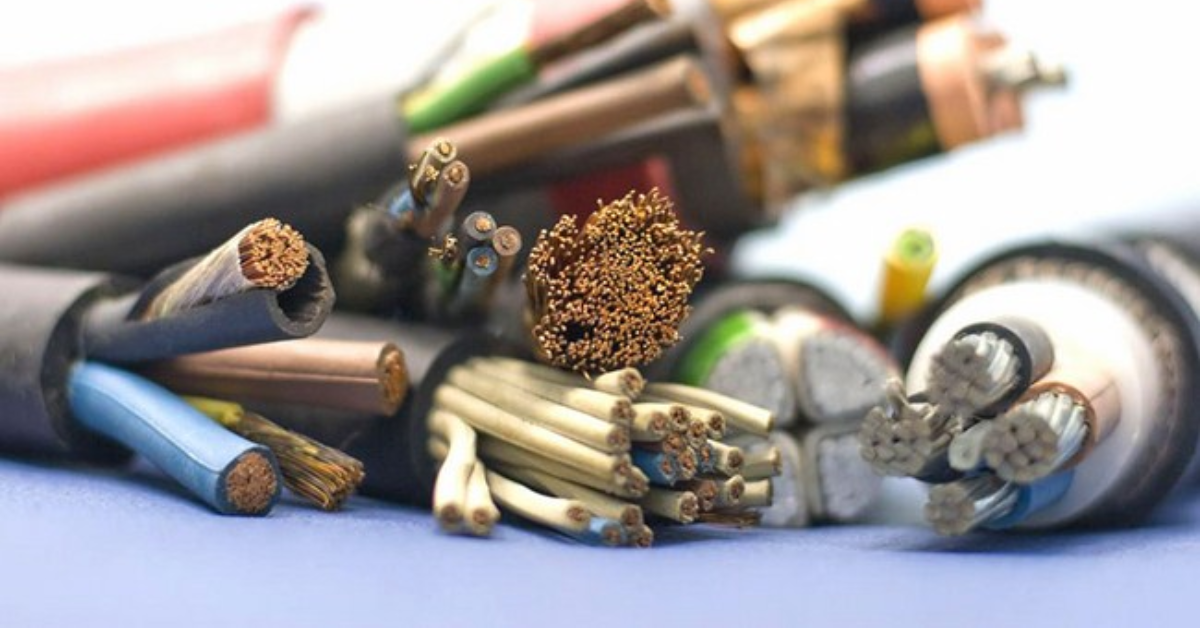

Công thức tính tiết diện dây dẫn
2.1. Công thức tính tiết diện dây dẫn
Công thức tính tiết diện dây dẫn được sử dụng phổ biến trong thiết kế và thi công hệ thống điện là: S bằng I chia cho J (trong đó S là tiết diện dây, I là cường độ dòng điện và J là mật độ dòng điện cho phép).
Để tìm ra cường độ dòng điện I, bạn áp dụng các công thức tính toán riêng cho từng hệ thống lưới điện:
Điện 1 pha
Đối với lưới điện sinh hoạt một pha thường dùng trong gia đình, cường độ dòng điện được tính bằng tổng công suất chia cho tích của điện áp và hệ số công suất. Cụ thể, dòng điện bằng tổng công suất chia cho mở ngoặc điện áp nhân với hệ số công suất đóng ngoặc (với điện áp dân dụng chuẩn tại Việt Nam là 220V và hệ số công suất thường lấy khoảng 0.8 đến 0.85).
Điện 3 pha
Đối với lưới điện ba pha thường dùng cho sản xuất hoặc các thiết bị công suất rất lớn, công thức tính dòng điện sẽ phức tạp hơn một chút. Cụ thể, dòng điện bằng tổng công suất chia cho tích của căn bậc ba của ba, điện áp dây và hệ số công suất.
2.2. Mật độ dòng điện (J)
Mật độ dòng điện (ký hiệu là J) là đại lượng thể hiện cường độ dòng điện cho phép trên mỗi đơn vị diện tích mặt cắt của lõi dẫn.
Đối với dây lõi đồng, mật độ dòng điện cho phép thường được quy chuẩn khoảng từ 4 đến 6 ampe trên một milimet vuông.
Việc nắm rõ thông số này giúp bạn dễ dàng đối chiếu, cân đối giữa công suất thiết bị thực tế với khả năng chịu tải thực tế của dây dẫn để đưa ra lựa chọn chuẩn xác nhất.
3. Các bước tính tiết diện dây dẫn
Để xác định chính xác loại dây dẫn phù hợp với nhu cầu sử dụng mà không lo quá tải hay lãng phí, bạn hãy thực hiện lần lượt theo năm bước chuẩn kỹ thuật dưới đây:

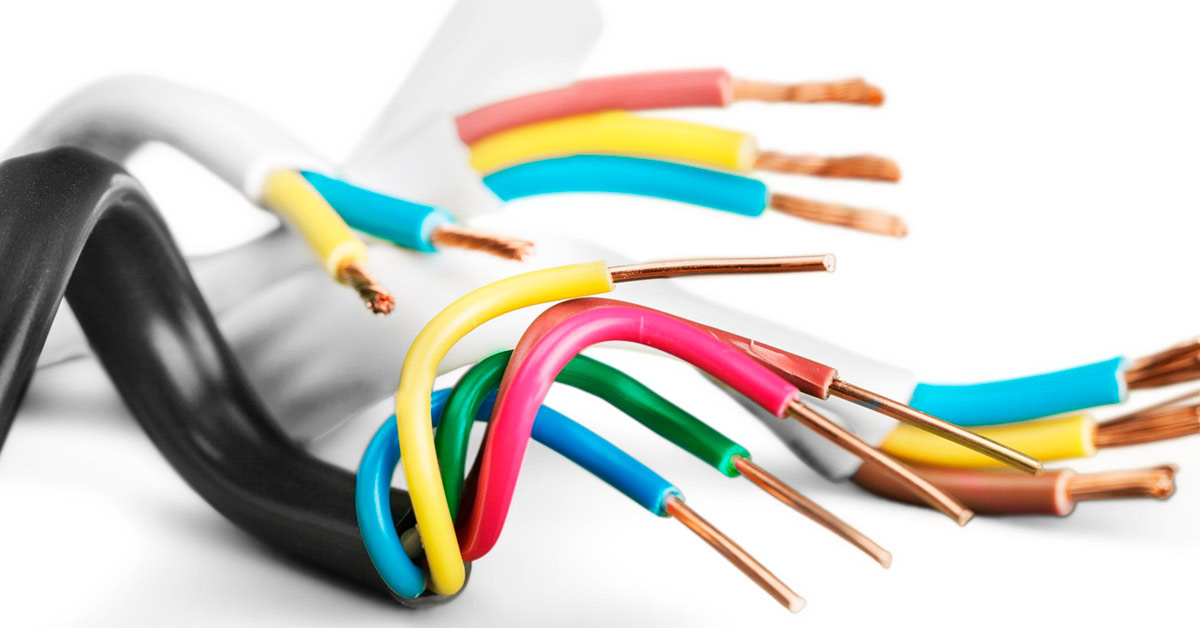

Các bước tính tiết diện dây dẫn
3.1. Bước 1: Xác định công suất thiết bị (P)
Trước tiên, bạn cần liệt kê toàn bộ các thiết bị điện dự định sử dụng trong khu vực và ghi nhận thông số công suất của từng món (được nhà sản xuất in rõ bằng đơn vị W hoặc kW trên nhãn năng lượng). Sau đó, cộng tổng công suất lại với nhau để ra mức tải tối đa cần đáp ứng.
3.2. Bước 2: Tính cường độ dòng điện (I)
Dựa vào tổng công suất vừa tìm được ở bước một, bạn tiến hành tính toán cường độ dòng điện chạy qua hệ thống. Công thức chung là lấy tổng công suất chia cho điện áp lưới (đối với điện gia đình một pha tại Việt Nam, điện áp chuẩn là 220V nhân thêm hệ số công suất thông thường).
3.3. Bước 3: Chọn mật độ dòng điện (J)
Mật độ dòng điện cho phép phụ thuộc vào chất liệu làm lõi dẫn và vị trí lắp đặt thực tế. Đối với dây dẫn bằng đồng dùng trong dân dụng, mật độ dòng điện tiêu chuẩn thường được quy ước trong khoảng từ 4 đến 6 ampe trên mỗi milimet vuông.
3.4. Bước 4: Tính tiết diện dây (S)
Áp dụng công thức cơ bản bằng cách lấy cường độ dòng điện chia cho mật độ dòng điện vừa chọn ở bước trước. Kết quả tính ra sẽ cho bạn biết diện tích mặt cắt ngang tối thiểu mà lõi dây cần đạt được để truyền tải điện năng an toàn.
3.5. Bước 5: Chọn tiết diện dây tiêu chuẩn gần nhất lớn hơn
Từ kết quả tính toán ra, bạn không nên chọn mua đúng con số lẻ đó mà hãy đối chiếu với bảng thông số sản xuất thương mại để chọn loại dây có tiết diện tiêu chuẩn gần nhất nhưng phải lớn hơn kết quả tính. Thao tác này giúp tạo ra độ dự trữ an toàn, phòng ngừa trường hợp thiết bị hoạt động quá tải đột ngột.
4. Ví dụ tính tiết diện dây dẫn điện
Để giúp bạn dễ dàng hình dung cách áp dụng vào thực tế, dưới đây là hai ví dụ cụ thể cho hệ thống điện một pha và điện ba pha:

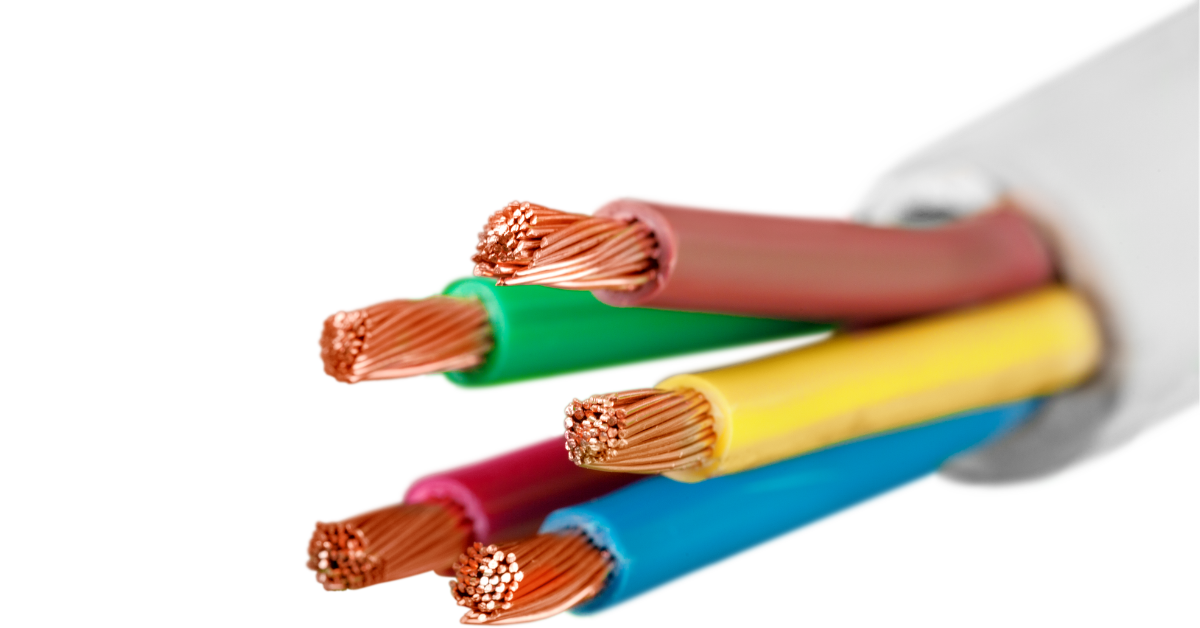

Ví dụ tính tiết diện dây dẫn điện
4.1. Ví dụ điện 1 pha
Giả sử gia đình bạn có tổng công suất các thiết bị điện sử dụng đồng thời là 5000W (tương đương 5kW), dùng nguồn điện dân dụng một pha 220V với hệ số công suất là 0.8.
Cường độ dòng điện tính ra được khoảng gần 28.4 ampe.
Chọn mật độ dòng điện lõi đồng là 5 ampe trên một milimet vuông.
Tiết diện dây tính toán ra là 28.4 chia cho 5 bằng khoảng 5.68 milimet vuông.
Đối chiếu với các loại dây thương mại, bạn nên chọn loại dây có tiết diện tiêu chuẩn là 6.0 milimet vuông để đảm bảo an toàn tuyệt đối.
4.2. Ví dụ điện 3 pha
Giả sử một xưởng sản xuất nhỏ có tổng công suất thiết bị ba pha là 15000W (15kW), dùng điện áp dây ba pha 380V với hệ số công suất là 0.85.
Cường độ dòng điện tính theo công thức ba pha sẽ ra khoảng 26.8 ampe.
Chọn mật độ dòng điện lõi đồng là 4 ampe trên một milimet vuông (đối với cáp lực tải dài).
Tiết diện dây tính toán ra là 26.8 chia cho 4 bằng khoảng 6.7 milimet vuông.
Dựa vào thông số tiêu chuẩn trên thị trường, bạn nên chọn loại cáp điện có tiết diện 10.0 milimet vuông để hệ thống vận hành ổn định và bền bỉ lâu dài.
5. Bảng tra tiết diện dây dẫn theo công suất
Để giúp bạn tiết kiệm thời gian tính toán thủ công, các kỹ sư điện thường sử dụng các bảng thông số quy chuẩn sẵn. Dưới đây là bảng biểu thị mật độ dòng điện và mức tra cứu tiết diện theo công suất thực tế.

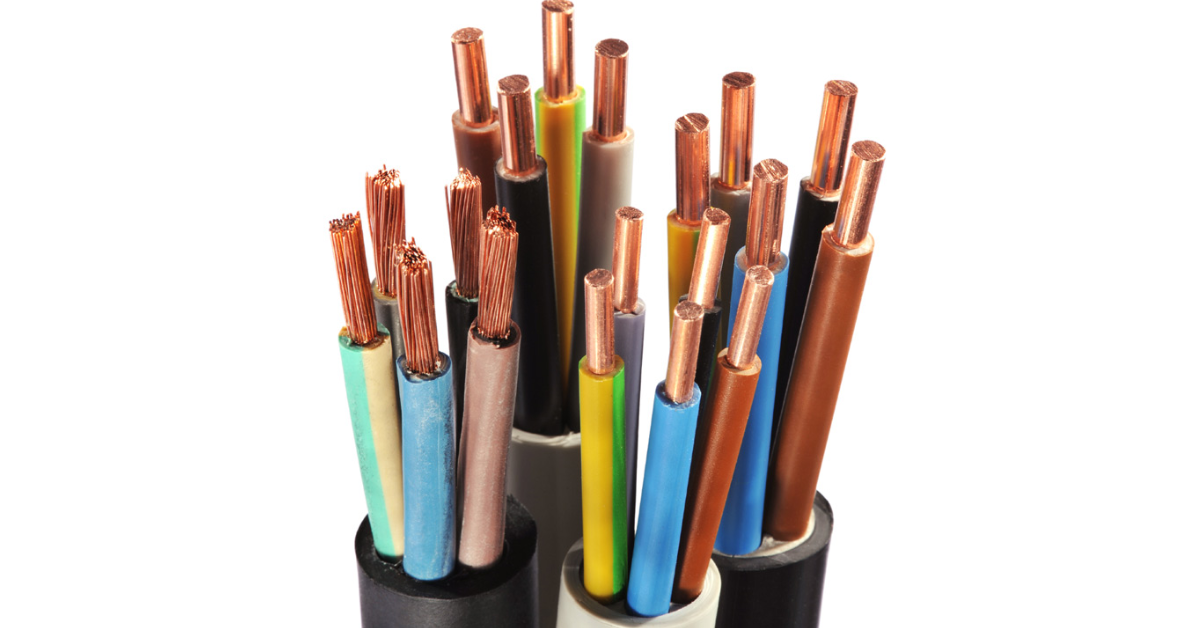

Bảng tra tiết diện dây dẫn theo công suất
5.1. Bảng biểu thị mật độ dòng điện kinh tế
Mật độ dòng điện kinh tế (ký hiệu là J) là thông số tối ưu giúp cân đối giữa chi phí đầu tư mua dây và tổn thất điện năng trong quá trình sử dụng:
Đối với đường dây trong nhà (lõi đồng): Mật độ dòng điện cho phép thường dao động từ 4 đến 6 ampe trên một milimet vuông.
Đối với đường dây truyền tải dài hoặc cáp ngầm: Mật độ dòng điện thường chọn thấp hơn, khoảng từ 2.5 đến 3.5 ampe trên một milimet vuông để giảm thiểu tối đa hiện tượng sụt áp và sinh nhiệt.
5.2. Bảng tra tiết diện dây dẫn theo công suất
Dưới đây là mức tham khảo nhanh cho lưới điện gia đình một pha (220V):
Công suất dưới 1kW (dưới 4.5A): Dùng dây tiết diện 1.0 milimet vuông (phù hợp cho đèn chiếu sáng, quạt nhỏ).
Công suất từ 1kW đến 2kW (từ 4.5A đến 9A): Dùng dây tiết diện 1.5 milimet vuông (phù hợp cho ổ cắm thông thường, ti vi, máy tính).
Công suất từ 2kW đến 3.5kW (từ 9A đến 16A): Dùng dây tiết diện 2.5 milimet vuông (phù hợp cho nồi cơm điện, lò vi sóng, tủ lạnh).
Công suất từ 3.5kW đến 5.5kW (từ 16A đến 25A): Dùng dây tiết diện 4.0 milimet vuông (phù hợp cho bình nóng lạnh, điều hòa dưới 12000 BTU).
Công suất từ 5.5kW đến 7.5kW (từ 25A đến 34A): Dùng dây tiết diện 6.0 milimet vuông (phù hợp cho điều hòa lớn, bếp từ đôi, đường trục nhánh chính).
6. Cách lựa chọn tiết diện dây dẫn an toàn trong đời sống thực tế
Tùy thuộc vào từng vị trí lắp đặt cụ thể trong công trình, yêu cầu kỹ thuật về tiết diện dây dẫn sẽ có sự điều chỉnh khác nhau để đảm bảo độ bền vững tối đa:

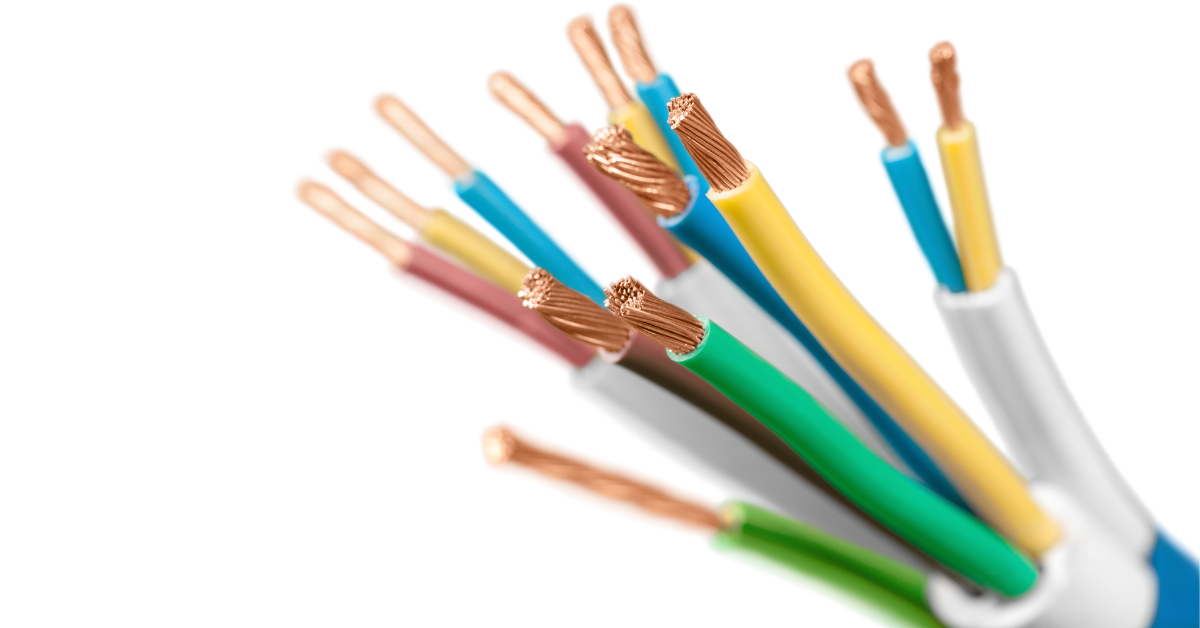

Cách lựa chọn tiết diện dây dẫn an toàn trong đời sống thực tế
6.1. Dây dẫn ngoài trời
Các tuyến dây đi ngoài trời, treo trên cao hoặc lộ thiên thường xuyên phải chịu tác động trực tiếp từ thời tiết như nắng mưa, gió bão và sự thay đổi nhiệt độ đột ngột. Do đó, bạn cần chọn loại cáp có lớp vỏ cách điện dày dặn, chống tia cực tím tốt, đồng thời nên cộng thêm một cỡ tiết diện so với bình thường để bù trừ nhiệt độ môi trường làm giảm khả năng tản nhiệt của dây.
6.2. Dây dẫn chính
Đường dây chính (cáp nguồn tổng từ công tơ vào tủ điện trung tâm của ngôi nhà) là nơi gánh toàn bộ dòng điện của tất cả các thiết bị hoạt động đồng thời. Vị trí này bắt buộc phải sử dụng loại dây lõi đồng lớn, tiết diện tối thiểu từ 6.0 đến 10.0 milimet vuông trở lên, được luồn trong ống bảo vệ chắc chắn để loại bỏ hoàn toàn rủi ro quá tải.
6.3. Dây dẫn nhánh
Đường dây nhánh rẽ từ tủ điện chính đi đến các phòng hoặc các khu vực chức năng riêng biệt có thể dùng tiết diện nhỏ hơn, thường là 4.0 milimet vuông cho ổ cắm các phòng và 1.5 đến 2.5 milimet vuông riêng cho hệ thống chiếu sáng. Việc phân chia này giúp dễ dàng ngắt cầu dao cục bộ khi cần sửa chữa mà không ảnh hưởng đến toàn bộ ngôi nhà.
7. Các yếu tố ảnh hưởng khi chọn tiết diện dây dẫn
Khi tính toán thiết kế mạng điện, ngoài công suất thiết bị, bạn cần đặc biệt lưu ý đến các yếu tố ngoại cảnh làm ảnh hưởng trực tiếp đến khả năng chịu tải của dây dẫn:
Khoảng cách truyền tải: Đường dây kéo càng dài thì hiện tượng sụt áp trên đường đi càng lớn. Với khoảng cách trên vài chục mét, bắt buộc phải nâng tiết diện dây lớn hơn một bậc so với tính toán lý thuyết.
Nhiệt độ môi trường lắp đặt: Dây đi trong các không gian kín, âm tường hoặc khu vực hầm nóng sẽ kém tản nhiệt hơn so với dây đi nổi ngoài không gian thoáng, do đó cần hệ số dự trữ an toàn cao hơn.
Cách thức đi dây: Dây luồn trong ống nhựa kín, bó sát nhiều đường với nhau sẽ bị tích tụ nhiệt nhiều hơn, đòi hỏi tiết diện lõi phải đủ lớn để vận hành an toàn lâu dài.

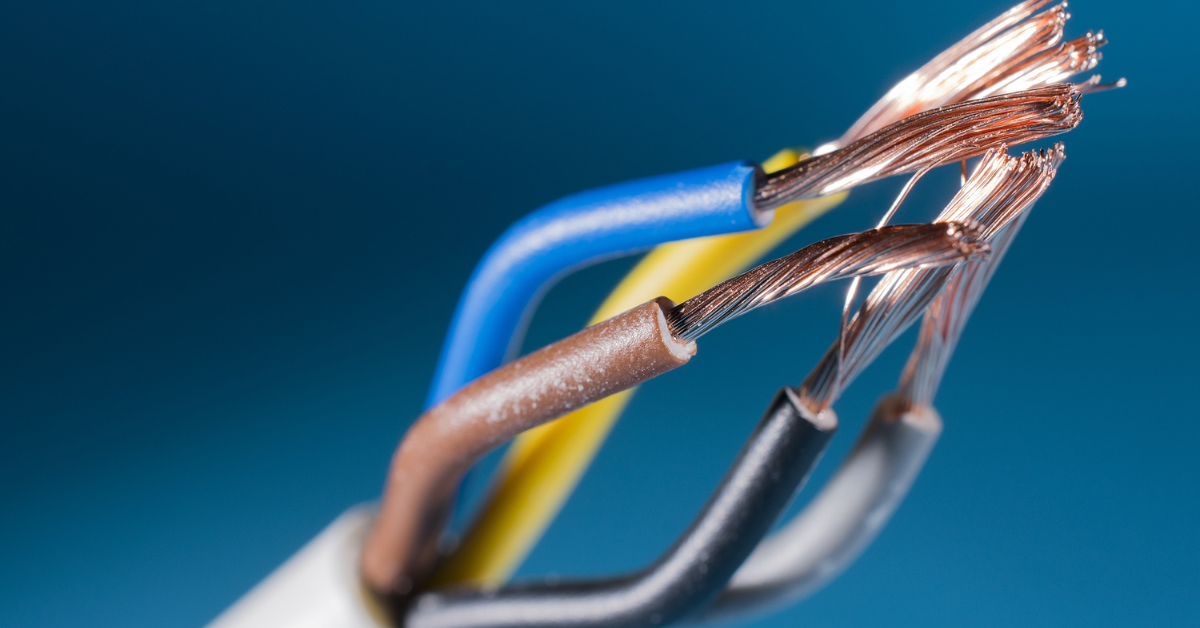

Các yếu tố ảnh hưởng khi chọn tiết diện dây dẫn
8. Những sai lầm khi chọn tiết diện dây dẫn
Trong quá trình thi công thực tế, nhiều gia chủ hoặc thợ điện thiếu kinh nghiệm thường mắc phải những sai lầm nguy hiểm sau:
Chọn dây vừa khít với tải hiện tại: Không tính toán dự trữ cho tương lai, khiến khi mua thêm thiết bị mới, dây bị quá tải dẫn đến nóng chảy lớp vỏ nhựa.
Ham rẻ dùng dây kém chất lượng: Mua các loại dây trôi nổi bị gian lận tiết diện thực tế (lõi nhỏ hơn thông số in ngoài vỏ), gây sụt áp, tốn điện năng và tiềm ẩn nguy cơ chập cháy cao.
Dùng chung một cỡ dây cho mọi vị trí: Kéo đồng loạt một loại dây nhỏ cho cả các thiết bị công suất lớn như điều hòa hay bếp từ, khiến dây nhanh lão hóa và hư hỏng chỉ sau một thời gian ngắn sử dụng.

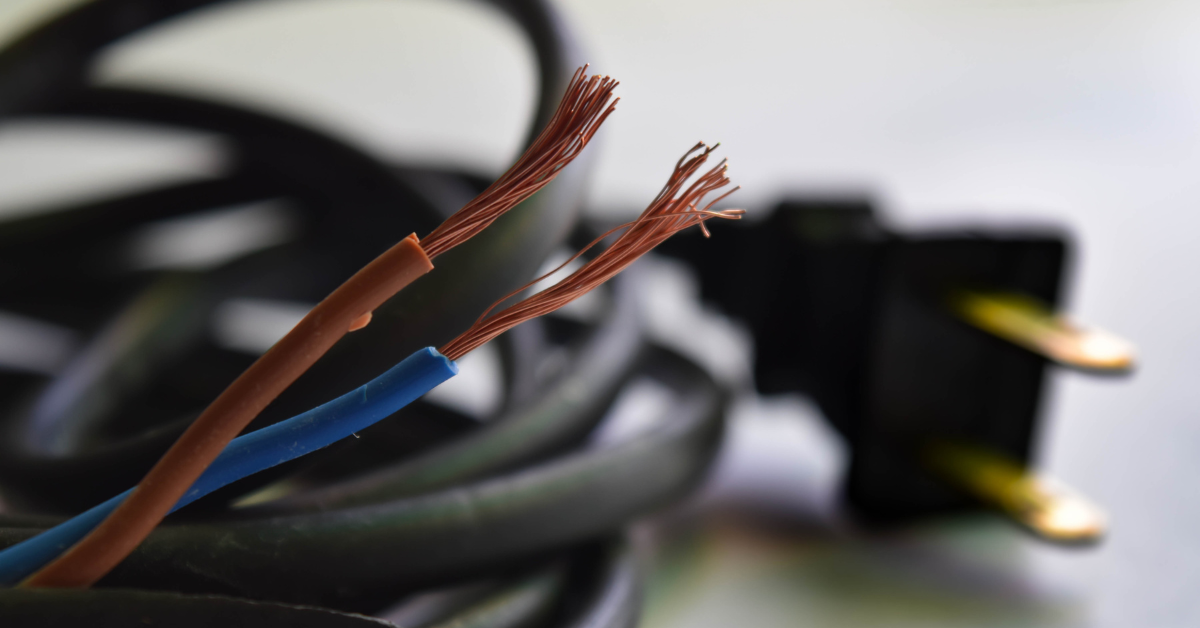

Những sai lầm khi chọn tiết diện dây dẫn
Việc nắm vững cách tính tiết diện dây dẫn chuẩn xác không chỉ giúp hệ thống điện trong nhà vận hành ổn định, tiết kiệm chi phí mà còn là chìa khóa cốt lõi để bảo vệ tuyệt đối an toàn cho tài sản và gia đình bạn. Hy vọng những chia sẻ chi tiết từ Chấn Vũ đã giúp bạn tự tin hơn trong việc tính toán và lựa chọn loại dây dẫn phù hợp nhất. Nếu bạn đang tìm kiếm các sản phẩm dây cáp điện chính hãng, chuẩn kỹ thuật với giá tốt nhất, hãy liên hệ ngay với Chấn Vũ hôm nay để nhận được sự tư vấn tận tâm và hỗ trợ nhanh chóng từ đội ngũ chuyên gia nhé!
