Cách lắp bảng điện gia đình là một kỹ năng then chốt để đảm bảo an toàn và tiện nghi cho hệ thống điện nhà bạn. Việc thực hiện đúng quy trình từ chuẩn bị sơ đồ, lắp đặt Aptomat tổng đến đấu nối các nhánh và thiết bị chống rò sẽ ngăn ngừa hiệu quả các sự cố nguy hiểm như chập cháy hay giật điện. Nhiều người lo lắng về độ phức tạp, nhưng thực tế, cách lắp bảng điện gia đình chuẩn kỹ thuật hoàn toàn có thể được thực hiện an toàn nếu tuân thủ đúng nguyên tắc. Cùng Chấn Vũ tìm hiểu ngay hướng dẫn chi tiết từng bước, giúp bạn tự tin hoàn thiện hệ thống điện tại nhà một cách chuyên nghiệp nhất.
Bảng điện gia đình là gì và cần chuẩn bị những gì?
Trước khi bắt tay vào việc lắp đặt, hiểu rõ về bảng điện và chuẩn bị đầy đủ vật tư là bước đầu tiên và quan trọng nhất để đảm bảo quá trình diễn ra suôn sẻ và an toàn.

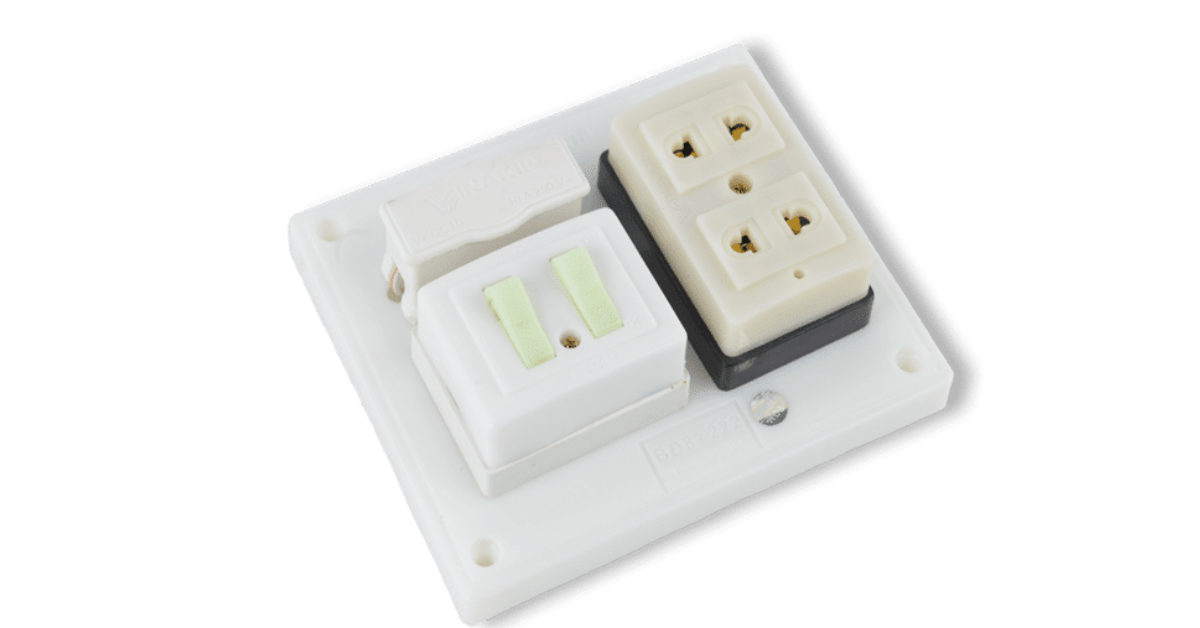

Bảng điện gia đình là gì và cần chuẩn bị những gì
Định nghĩa và vai trò của bảng điện
Bảng điện gia đình, hay còn gọi là tủ phân phối điện dân dụng, là một hệ thống tập trung các thiết bị đóng cắt, bảo vệ và điều khiển nguồn điện chính của ngôi nhà. Nó không chỉ là nơi cấp nguồn mà còn là lá chắn an toàn cho toàn bộ hệ thống điện. Vai trò của bảng điện cực kỳ quan trọng:
Phân phối điện năng: Chia nguồn điện tổng thành các nhánh mạch nhỏ hơn (như nhánh ổ cắm, nhánh chiếu sáng, nhánh máy lạnh) để dễ dàng quản lý và sử dụng.
Bảo vệ an toàn: Chứa các thiết bị bảo vệ như Aptomat (MCB, RCBO) để tự động ngắt mạch khi xảy ra các sự cố quá tải, ngắn mạch hoặc rò điện, ngăn ngừa cháy nổ và điện giật.
Điều khiển: Cho phép người dùng đóng hoặc ngắt toàn bộ nguồn điện hoặc từng nhánh mạch một cách thủ công khi cần bảo trì, sửa chữa.
Định nghĩa và vai trò của bảng điện
Việc thiết kế và thực hiện đúng cách lắp bảng điện gia đình chuẩn mực sẽ đảm bảo tính ổn định, giảm thiểu tối đa rủi ro điện cho cả tài sản và con người. Một bảng điện được lắp đặt khoa học sẽ đơn giản hóa công tác kiểm tra định kỳ và sửa chữa sau này.
Các dụng cụ và vật tư cần thiết
Để tiến hành lắp đặt bảng điện, cần có sự chuẩn bị kỹ lưỡng về cả dụng cụ và các vật tư điện chính hãng, chất lượng cao.
Vật tư điện chính:
Bảng/Tủ điện: Loại vỏ nhựa hoặc kim loại, kích thước phù hợp với số lượng thiết bị cần lắp đặt (thường có sẵn các rãnh DIN Rail để gắn Aptomat).
Aptomat tổng (RCBO/MCCB): Dùng để bảo vệ tổng thể.
Aptomat nhánh (MCB/RCBO): Dùng để bảo vệ từng nhánh mạch.
Thanh ray DIN (nếu chưa có): Dùng để cố định Aptomat.
Dây dẫn điện: Gồm dây pha (L), dây trung tính (N) và dây tiếp địa (E), có tiết diện phù hợp với dòng tải.
Cầu đấu (Terminal blocks) và Thanh cái (Busbar): Dùng để phân chia dây trung tính và dây tiếp địa một cách gọn gàng.
Đầu cốt, Ống gen co nhiệt: Dùng để tăng độ bền và độ an toàn cho các mối nối.
Dụng cụ cần thiết:
Bộ dụng cụ cơ bản: Tua vít (dẹt và bake), kìm cắt, kìm tuốt dây, búa, thước đo.
Dụng cụ chuyên dụng: Đồng hồ đo điện vạn năng (để kiểm tra sau khi lắp), bút thử điện, máy khoan (để bắt vít tủ lên tường).

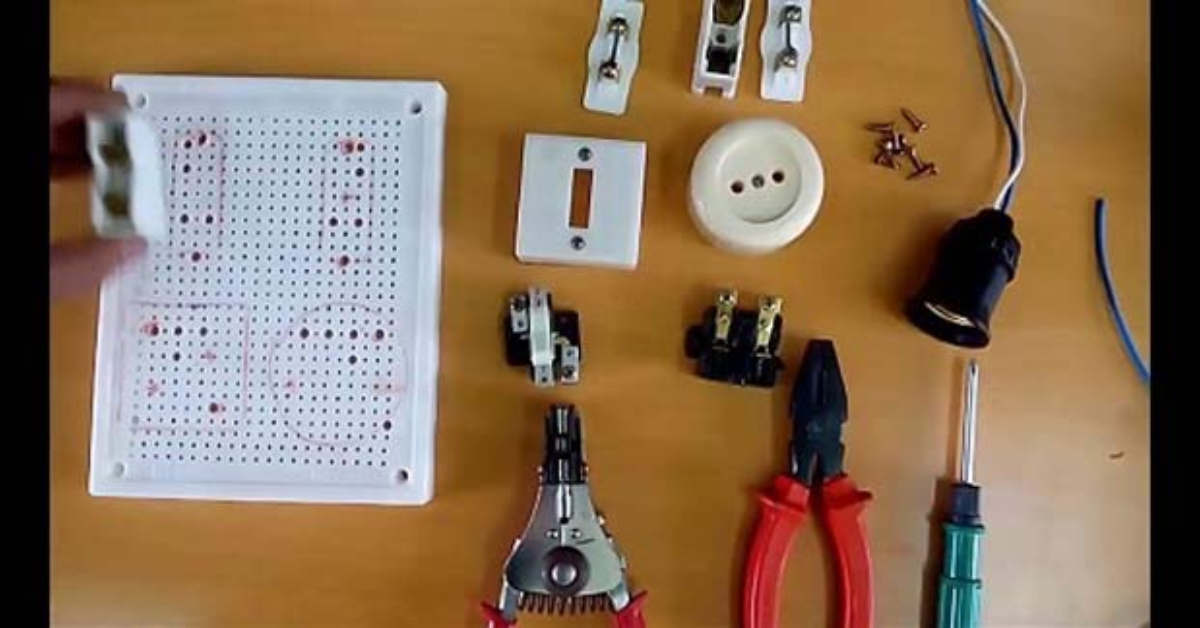

Các dụng cụ và vật tư cần thiết
Việc chuẩn bị đầy đủ và lựa chọn vật tư chất lượng từ đầu là yếu tố then chốt để đảm bảo thành công và độ bền khi bạn thực hiện cách lắp bảng điện gia đình theo đúng tiêu chuẩn kỹ thuật an toàn.
Hướng dẫn chi tiết cách lắp bảng điện tại nhà
Việc tự lắp đặt bảng điện tại nhà có thể thực hiện được nếu bạn tuân thủ nghiêm ngặt các nguyên tắc an toàn điện và làm theo trình tự các bước dưới đây.
Bước 1: Ngắt nguồn điện và vẽ sơ đồ lắp đặt
An toàn là nguyên tắc số một. Bạn phải đảm bảo không có bất kỳ dòng điện nào chạy qua khu vực làm việc để tránh tai nạn điện giật.
Ngắt nguồn tổng: Tắt cầu dao tổng hoặc Aptomat chính của cả ngôi nhà. Sử dụng bút thử điện để kiểm tra lại cả dây pha và dây trung tính tại vị trí đấu nối.
Vẽ sơ đồ: Trước khi bắt đầu, hãy phác thảo sơ đồ lắp đặt chi tiết. Sơ đồ phải thể hiện vị trí của Aptomat tổng, các Aptomat nhánh, các cầu đấu dây và đường đi của dây dẫn giữa các thiết bị. Việc này giúp trực quan hóa và tránh nhầm lẫn khi đi dây.

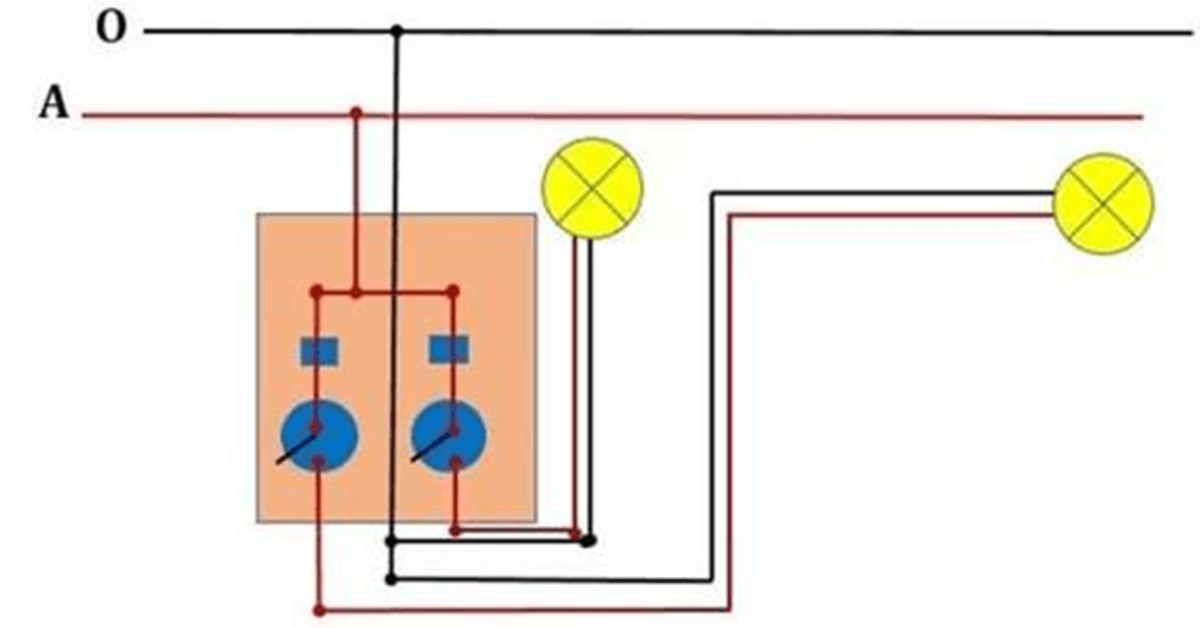

Bước 1: Ngắt nguồn điện và vẽ sơ đồ lắp đặt
Bước 2: Lắp đặt các thiết bị (công tắc, ổ cắm) lên bảng điện
Sau khi đã có sơ đồ, tiến hành gắn các thiết bị điện lên bảng hoặc tủ điện đã chuẩn bị.
- Cố định Aptomat: Gắn các Aptomat (tổng và nhánh) lên thanh ray DIN đã được lắp sẵn trong tủ điện. Đảm bảo chúng được kẹp chặt và thẳng hàng.
- Lắp thanh cái (Busbar) và cầu đấu: Gắn các thanh cái (thanh đồng) dùng để phân phối dây trung tính (N) và dây tiếp địa (E) lên vị trí cố định. Lắp cầu đấu nếu cần thiết.
- Sắp xếp: Sắp xếp các thiết bị theo thứ tự hợp lý, thường Aptomat tổng nằm ở vị trí dễ thao tác nhất, các Aptomat nhánh đặt liền kề theo sơ đồ đã vẽ.

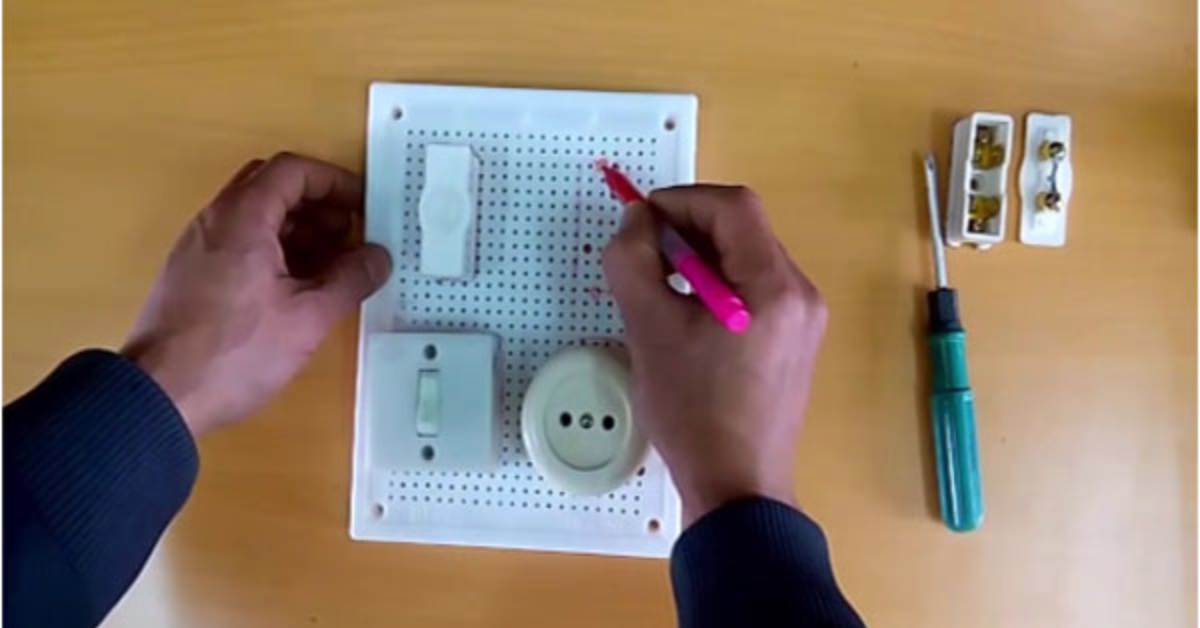

Bước 2: Lắp đặt các thiết bị (công tắc, ổ cắm) lên bảng điện
Bước 3: Đi dây và kết nối các thiết bị trên bảng điện
Đây là bước kỹ thuật quan trọng nhất của cách lắp bảng điện gia đình. Việc đi dây phải gọn gàng, đúng màu và chắc chắn.
- Kết nối nguồn tổng: Đấu dây pha (L) và dây trung tính (N) từ nguồn tổng vào chân Aptomat tổng.
- Phân phối nguồn: Từ đầu ra của Aptomat tổng, đấu nối dây dẫn đến đầu vào của các Aptomat nhánh. Có thể sử dụng thanh cái răng lược (Comb Busbar) để việc kết nối nguồn đồng nhất cho các Aptomat nhánh trở nên nhanh chóng và an toàn hơn.
- Đấu nối nhánh: Đấu dây từ đầu ra của mỗi Aptomat nhánh đến đầu chờ của mạch điện cần bảo vệ (như nhánh chiếu sáng, nhánh ổ cắm, nhánh bếp).
- Dây Trung tính và Tiếp địa: Tuyệt đối không đấu dây trung tính và dây tiếp địa qua Aptomat (trừ loại RCBO/RCCB có 2 cực N). Hãy đấu tất cả các dây trung tính và dây tiếp địa của các nhánh mạch vào thanh cái (Busbar) riêng biệt đã chuẩn bị.

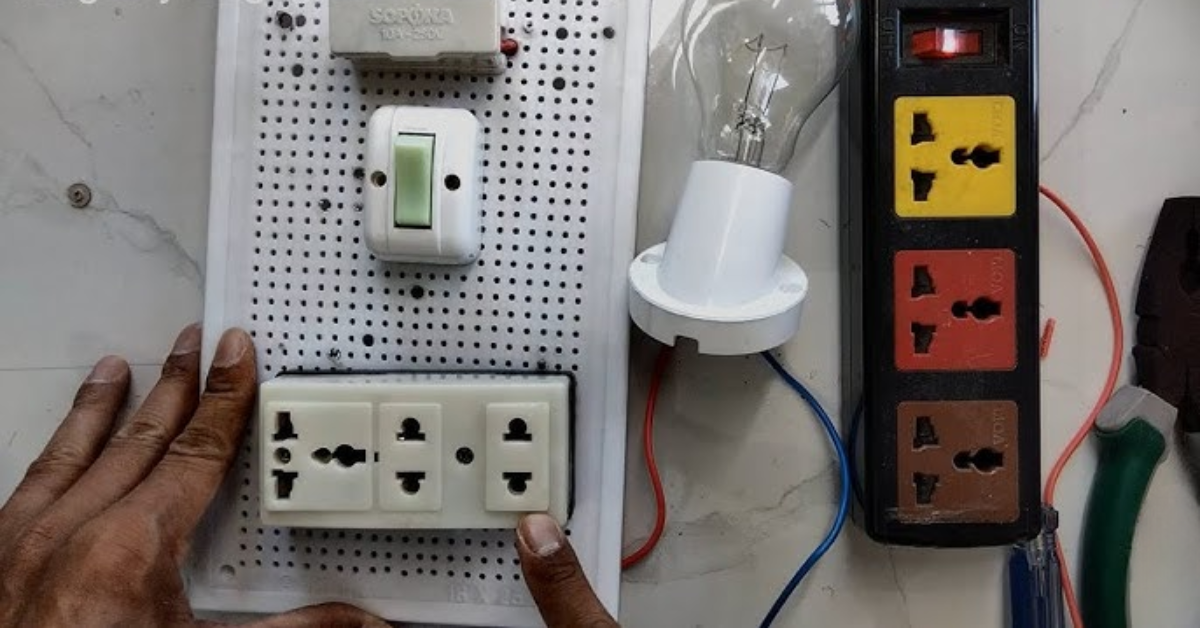

Bước 3: Đi dây và kết nối các thiết bị trên bảng điện
Bước 4: Cố định bảng điện và đấu nối với nguồn tổng
Sau khi hoàn thành đấu nối bên trong tủ điện, tiến hành cố định tủ và hoàn tất kết nối với nguồn điện bên ngoài.
Cố định tủ: Sử dụng máy khoan và vít nở để bắt tủ điện lên vị trí đã định trên tường, đảm bảo tủ được gắn chắc chắn, ngang bằng và nằm ở độ cao an toàn (thường là 1.3m đến 1.5m so với mặt sàn).
Hoàn tất đấu nối: Đấu nối dây pha, trung tính và tiếp địa từ nguồn điện chính (sau công tơ) vào đầu vào của Aptomat tổng và thanh cái.
Bước 4: Cố định bảng điện và đấu nối với nguồn tổng
Bước 5: Kiểm tra an toàn và hoàn thiện
Không được chủ quan ở bước cuối cùng này. Kiểm tra kỹ lưỡng là yếu tố quyết định sự an toàn của cả hệ thống.
Kiểm tra dây: Kiểm tra lại tất cả các mối nối vít đã chặt chưa. Đảm bảo không có dây đồng nào bị hở ra ngoài vỏ thiết bị. Kiểm tra sơ đồ đi dây có đúng chuẩn màu và vị trí pha/trung tính không.
Kiểm tra điện: Đóng Aptomat tổng và thử lần lượt từng Aptomat nhánh. Sử dụng đồng hồ đo điện vạn năng để kiểm tra điện áp tại các đầu ra nhánh mạch.
Kiểm tra tải: Cho các thiết bị điện hoạt động thử nghiệm. Nếu xảy ra hiện tượng Aptomat tự động ngắt (trip), cần ngắt nguồn ngay lập tức và kiểm tra lại sự cố ngắn mạch hoặc quá tải tại nhánh đó.

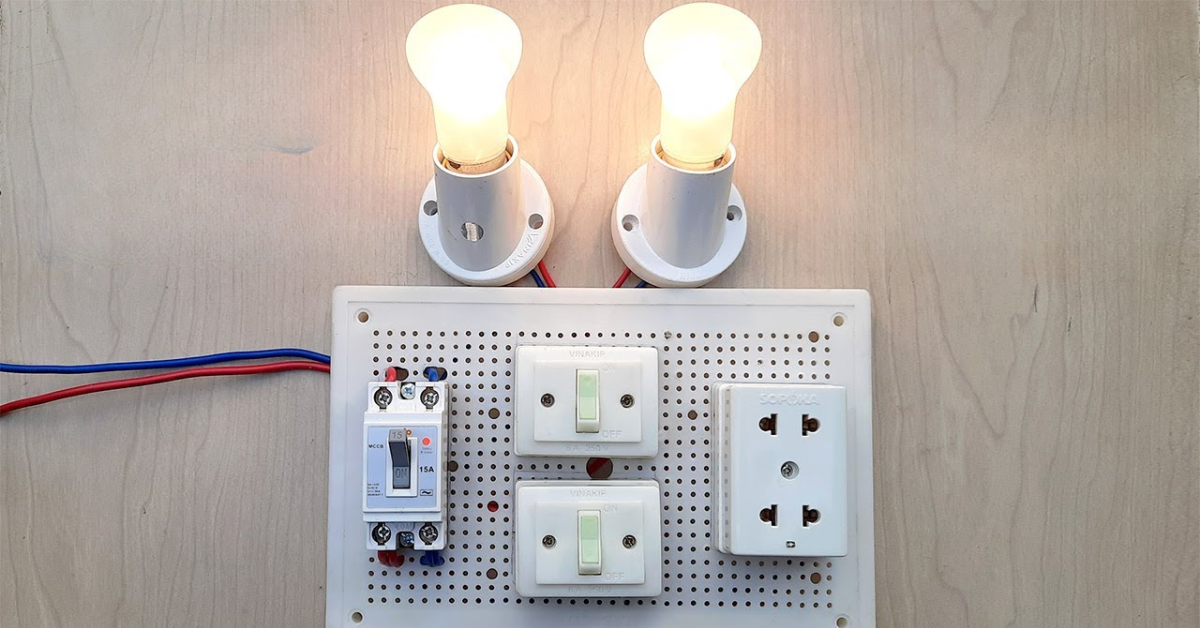

Bước 5: Kiểm tra an toàn và hoàn thiện
Những lưu ý an toàn quan trọng khi lắp đặt bảng điện
An toàn điện là yếu tố sống còn, đặc biệt trong quá trình bạn thực hiện cách lắp bảng điện gia đình. Tuân thủ những lưu ý sau đây không chỉ bảo vệ bạn mà còn bảo vệ toàn bộ ngôi nhà khỏi nguy cơ cháy nổ, chập điện:
Luôn ngắt nguồn tổng: Đây là quy tắc bất di bất dịch. Dù chỉ thực hiện công việc nhỏ như siết lại một con vít, bạn phải ngắt cầu dao tổng và kiểm tra kỹ bằng bút thử điện trước khi chạm vào bất kỳ dây dẫn nào.
Sử dụng dụng cụ cách điện: Tất cả các dụng cụ như kìm, tua vít phải có cán bọc cao su cách điện chuyên dụng. Tránh sử dụng các vật liệu kim loại trần hoặc các dụng cụ đã bị hỏng lớp cách điện.
Đấu nối chính xác màu dây: Tuân thủ quy tắc màu dây chuẩn (ví dụ: dây pha thường là đỏ/vàng/xanh dương; dây trung tính là đen/trắng; dây tiếp địa là xanh lá/vàng sọc xanh). Việc này giúp thợ điện khác dễ dàng bảo trì và tránh nhầm lẫn nguy hiểm.
Siết chặt mối nối: Các mối nối dây phải được siết chặt bằng vít hoặc sử dụng đầu cốt (ferrule) và kìm bấm chuyên dụng. Mối nối lỏng lẻo là nguyên nhân hàng đầu gây phát sinh nhiệt, hồ quang điện và dẫn đến cháy nổ.
Bảo vệ dây dẫn: Đảm bảo tất cả các đoạn dây đi qua cạnh sắc, hoặc đoạn dây nằm bên ngoài tủ điện phải được luồn trong ống gen cách điện hoặc ống ruột gà để tránh bị cứa rách vỏ cách điện.
Kiểm tra dây tiếp địa: Mạch điện bắt buộc phải có hệ thống dây tiếp địa (dây đất) hoạt động tốt. Dây tiếp địa giúp dòng rò thoát xuống đất an toàn khi có sự cố, bảo vệ người khỏi giật điện.

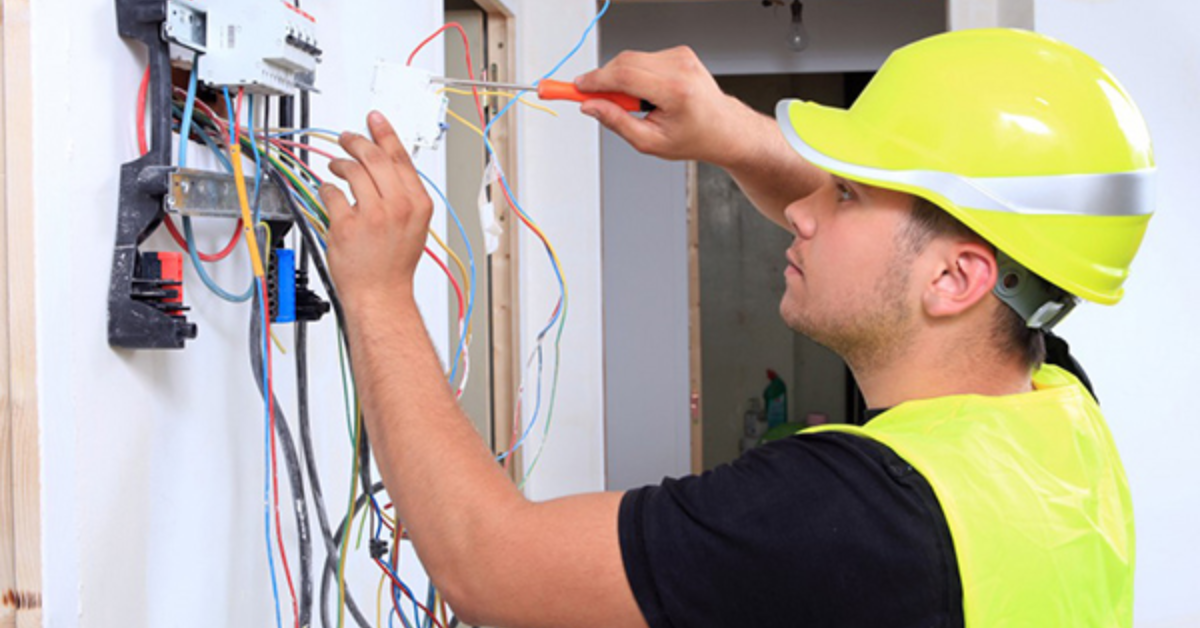

Những lưu ý an toàn quan trọng khi lắp đặt bảng điện
Khi nào bạn nên gọi thợ điện chuyên nghiệp?
Mặc dù việc tự tìm hiểu cách lắp bảng điện gia đình có thể giúp bạn xử lý những công việc đơn giản, nhưng có những tình huống bắt buộc phải giao phó cho thợ điện có chứng chỉ và kinh nghiệm:
Thay đổi công suất tổng: Khi bạn lắp đặt thêm các thiết bị công suất lớn như bếp từ, máy nước nóng lạnh trung tâm, hoặc tăng tổng công suất sử dụng. Việc này đòi hỏi tính toán lại tiết diện dây dẫn tổng, dòng tải của Aptomat tổng và đôi khi phải can thiệp vào công tơ điện.
Hệ thống điện 3 pha: Việc đấu nối và cân bằng pha trong hệ thống 3 pha yêu cầu kiến thức chuyên sâu để tránh lệch pha, gây hư hại nghiêm trọng cho động cơ và thiết bị.
Sự cố lặp đi lặp lại: Nếu Aptomat thường xuyên bị nhảy (trip) mà không rõ nguyên nhân, hoặc bạn nghi ngờ có sự cố rò điện nhưng không tìm được điểm chạm. Thợ điện chuyên nghiệp có thiết bị đo lường chuyên dụng để xác định chính xác lỗi.
Lắp đặt thiết bị chuyên dụng: Lắp đặt hệ thống chống sét lan truyền, hệ thống năng lượng mặt trời hoặc các tủ phân phối phức tạp.
Khi nào bạn nên gọi thợ điện chuyên nghiệp?
Việc tự tìm hiểu và thực hiện cách lắp bảng điện gia đình là một kỹ năng hữu ích, giúp bạn chủ động hơn trong việc bảo trì và nâng cấp nhà cửa. Một bảng điện được lắp đặt chuẩn mực sẽ đảm bảo an toàn tuyệt đối, ngăn ngừa các sự cố điện nguy hiểm cho gia đình bạn. Hãy ưu tiên sử dụng thiết bị chính hãng và chất lượng cao. Liên hệ Chấn Vũ ngay hôm nay để nhận được tư vấn chuyên sâu về các thiết bị điện an toàn và đáng tin cậy nhất cho công trình của bạn!
