Trong ngành điện và xây dựng, việc chọn đúng loại dây cáp điện là yếu tố then chốt, quyết định trực tiếp đến hiệu suất truyền tải, độ an toàn và tuổi thọ của cả hệ thống. Cách đọc thông số trên dây cáp điện một cách chính xác sẽ giúp bạn hiểu rõ về vật liệu lõi, tiết diện, cấp điện áp chịu đựng và các tiêu chuẩn kỹ thuật quan trọng khác. Trong bài viết này, cùng Chấn Vũ tìm hiểu chi tiết ngay ý nghĩa của từng ký hiệu, giúp bạn tự tin lựa chọn vật tư chất lượng, phù hợp với mọi công trình.
Bố cục chung của một chuỗi ký hiệu trên dây cáp điện
Chuỗi ký hiệu được in trên vỏ bọc ngoài của dây cáp điện là "ngôn ngữ" kỹ thuật bắt buộc phải nắm vững. Đây là nơi chứa đựng tất cả các thông tin quan trọng nhất về sản phẩm, từ tiêu chuẩn sản xuất đến khả năng chịu tải của cáp. Hiểu được bố cục chung này là bước nền tảng trong cách đọc thông số trên dây cáp điện một cách chuyên nghiệp.

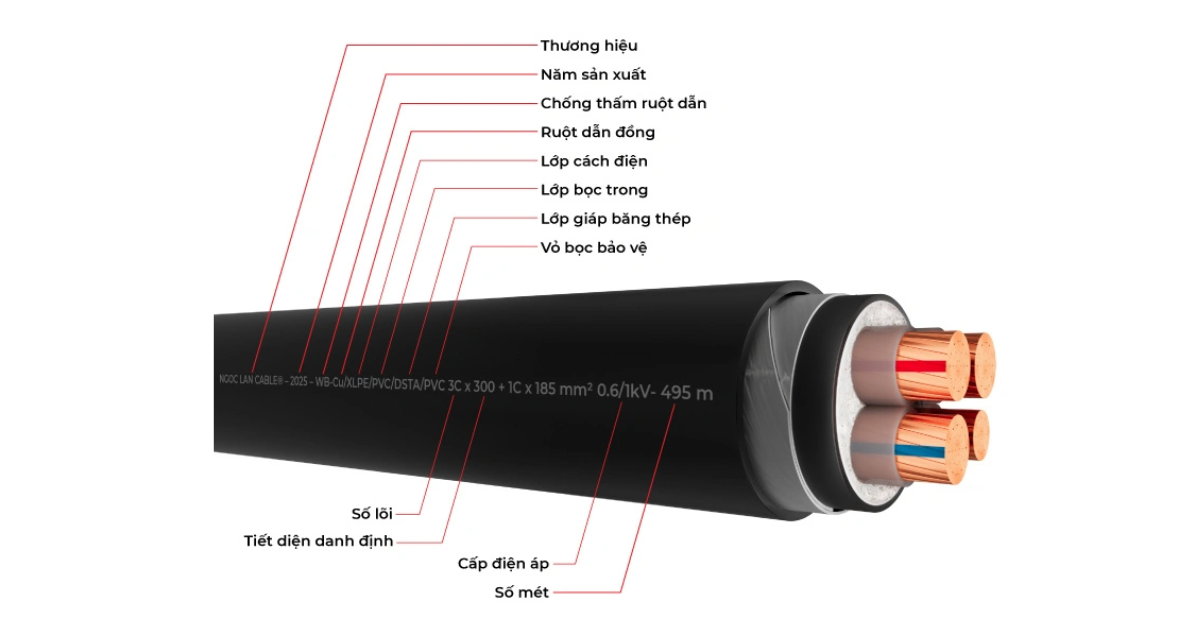

Bố cục chung của một chuỗi ký hiệu trên dây cáp điện
Thông thường, chuỗi ký hiệu này được sắp xếp theo một trình tự logic, giúp người đọc dễ dàng xác định các yếu tố cốt lõi. Mặc dù thứ tự có thể thay đổi một chút tùy theo nhà sản xuất hoặc tiêu chuẩn quốc gia (ví dụ: IEC, TCVN, ASTM), bố cục chung sẽ bao gồm các phần chính sau:
Thông tin về tiêu chuẩn và nhà sản xuất: Luôn đứng ở vị trí đầu tiên hoặc cuối cùng. Phần này xác nhận cáp tuân thủ tiêu chuẩn nào (ví dụ: TCVN 5935, IEC 60502) và tên thương hiệu (ví dụ: Chấn Vũ).
Thông tin về vật liệu và cấu tạo: Đây là các ký hiệu chữ cái. Ví dụ: C (Cáp), V (vỏ PVC), X (vỏ XLPE), Cu (Đồng).
Thông số kỹ thuật cốt lõi: Luôn là các số liệu quan trọng nhất bao gồm điện áp, số lõi và tiết diện.
Việc nắm được bố cục này giúp người dùng dễ dàng truy vấn thông tin cần thiết nhất, đặc biệt khi cần xác định nhanh khả năng làm việc của cáp.
Trình tự chi tiết các thành phần ký hiệu
Chuỗi ký hiệu điển hình trên dây cáp điện thường theo trình tự sau, với các ký hiệu được phân tách bằng dấu gạch ngang (-) hoặc dấu nhân (x):
Tên vật liệu lõi và lớp cách điện: Ví dụ: CXV (Cáp, lõi Đồng, cách điện XLPE, vỏ PVC).
Cấp điện áp: Thường được biểu thị dưới dạng Uo/U (kV), ví dụ: 0.6/1kV (điện áp định mức).
Số lõi x Tiết diện: Đây là phần quan trọng nhất. Ví dụ: 4x16 (cáp có 4 lõi, mỗi lõi có tiết diện 16 mm²). Đối với cáp đa lõi, cần chú ý đến ký hiệu của lõi trung tính, có thể có tiết diện khác.
Thông số bổ sung: Có thể bao gồm khả năng chống cháy (ví dụ: FR, chống cháy) hoặc lớp giáp bảo vệ (ví dụ: Giáp băng thép).
Hiểu rõ thứ tự và ý nghĩa của từng cụm ký hiệu là yếu tố then chốt để đảm bảo lựa chọn đúng loại cáp điện cho dự án, vì chỉ cần sai một thông số nhỏ (ví dụ: Tiết diện, điện áp) cũng có thể dẫn đến hậu quả nghiêm trọng về an toàn và hiệu suất.
Giải thích chi tiết từng nhóm ký hiệu
Việc hiểu ý nghĩa riêng biệt của từng nhóm ký hiệu là bước then chốt trong cách đọc thông số trên dây cáp điện. Mỗi ký hiệu đều đại diện cho một đặc tính kỹ thuật quan trọng của cáp.

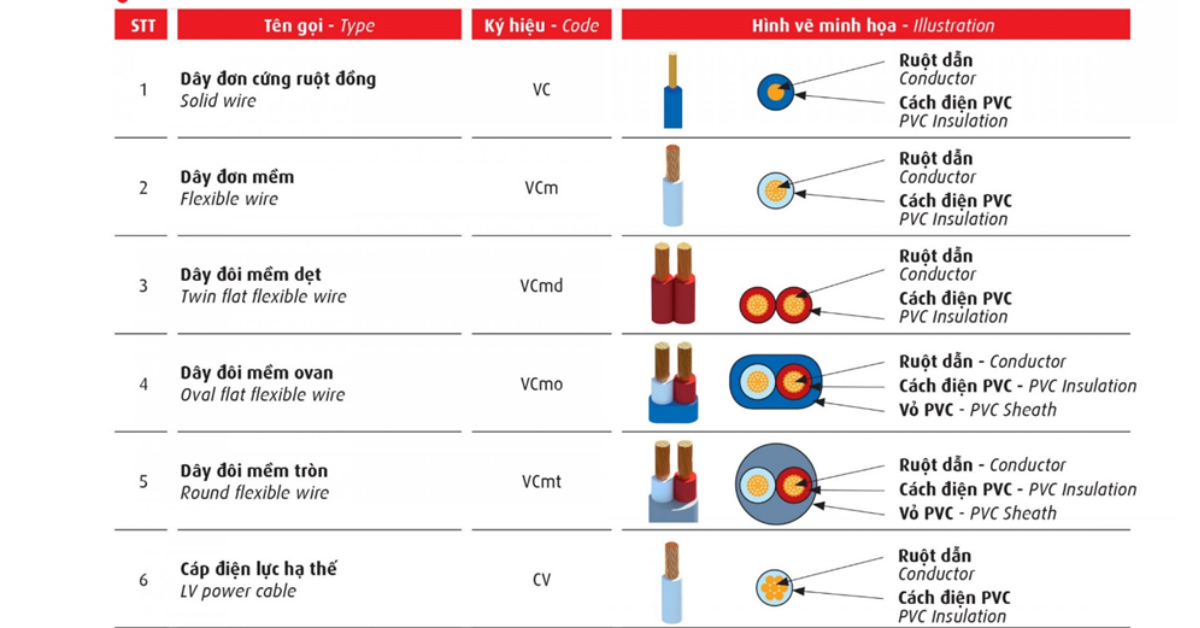

Giải thích chi tiết từng nhóm ký hiệu
Ký hiệu về vật liệu lõi dẫn (Cu, Al)
Đây là những ký hiệu đầu tiên xác định vật liệu được sử dụng để truyền tải dòng điện.
Cu (Copper): Ký hiệu của lõi cáp được làm bằng đđồng. Cáp đồng có khả năng dẫn điện và chịu tải tốt hơn, độ bền cơ học cao hơn và thường có chi phí cao hơn so với cáp nhôm.
Al (Aluminum): Ký hiệu của lõi cáp được làm bằng nhôm. Cáp nhôm nhẹ hơn và có giá thành rẻ hơn, thường được sử dụng cho các đường truyền tải điện cao áp hoặc hạ áp đường dài, nơi trọng lượng là yếu tố quan trọng.
Không có ký hiệu: Đối với một số tiêu chuẩn, nếu không có ký hiệu vật liệu, dây cáp đó mặc định là lõi đồng.
Ký hiệu về vật liệu lõi dẫn (Cu, Al)
Ký hiệu về lớp cách điện và vỏ bọc (PVC, XLPE...)
Các ký hiệu chữ cái này xác định vật liệu polymer được sử dụng để cách điện lõi và tạo nên lớp vỏ bảo vệ bên ngoài của cáp.
V (hoặc PVC): Polyvinyl Chloride – Vật liệu cách điện hoặc vỏ bọc phổ biến, có tính linh hoạt và khả năng chống cháy cơ bản, được dùng rộng rãi trong cáp hạ thế.
X (hoặc XLPE): Cross-linked Polyethylene – Polyethylene liên kết ngang. Đây là vật liệu cách điện cao cấp hơn PVC, có khả năng chịu nhiệt độ cao và chịu tải liên tục tốt hơn, thường được dùng cho cáp trung và cao thế hoặc cáp hạ thế chất lượng cao.
E (hoặc PE): Polyethylene – Vật liệu cách điện chống ẩm và có tính linh hoạt.
Ký hiệu về cấu trúc dây (Số lõi x Tiết diện)
Đây là thông số định lượng trực tiếp khả năng truyền tải dòng điện của cáp, được biểu thị bằng một phép nhân:
Số lõi: Cho biết cáp có bao nhiêu dây dẫn độc lập bên trong (ví dụ: 1 lõi, 2 lõi, 3 lõi, 4 lõi). Ký hiệu 3x có nghĩa là cáp 3 lõi.
Tiết diện (mm²): Chỉ diện tích mặt cắt ngang của lõi dẫn điện. Ví dụ: 3x70 có nghĩa là cáp 3 lõi, mỗi lõi có tiết diện 70 mm². Tiết diện càng lớn, khả năng truyền tải dòng điện càng cao.
Lõi trung tính nhỏ hơn: Đôi khi bạn sẽ thấy ký hiệu như 3x70+1x35. Điều này có nghĩa là 3 lõi pha 70 mm² và 1 lõi trung tính 35 mm².

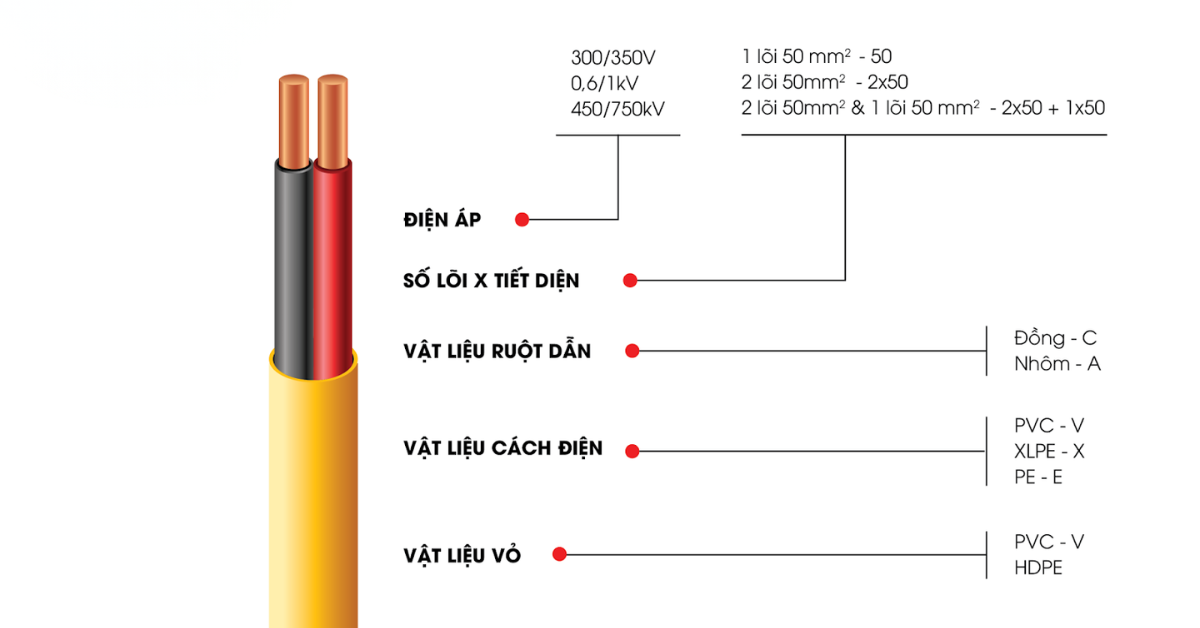

Ký hiệu về cấu trúc dây (Số lõi x Tiết diện)
Ký hiệu về cấp điện áp (0.6/1kV...)
Cấp điện áp là khả năng chịu đựng điện áp định mức của cáp, được biểu thị bằng hai giá trị U0/U (đơn vị kV).
U0 (Điện áp pha – đất): Điện áp hiệu dụng giữa lõi dẫn điện và đất (hoặc màn chắn kim loại gần nhất). Ví dụ 0.6 kV.
U (Điện áp pha – pha): Điện áp hiệu dụng giữa hai lõi dẫn điện bất kỳ. Ví dụ 1 kV.
Ứng dụng: Cáp hạ thế thường là 0.6/1 kV. Cáp trung thế có thể là 6/10 kV, 12/20 kV hoặc 18/30 kV. Luôn đảm bảo cấp điện áp của cáp phải lớn hơn điện áp làm việc thực tế của hệ thống.
Ký hiệu về tiêu chuẩn sản xuất (TCVN, IEC...)
Ký hiệu về tiêu chuẩn sản xuất (TCVN, IEC...)
Các ký hiệu này xác nhận cáp đã được sản xuất và kiểm định theo bộ quy tắc kỹ thuật nào, đảm bảo chất lượng và khả năng tương thích quốc tế.
TCVN: Tiêu chuẩn Việt Nam. Ví dụ: TCVN 5935.
IEC (International Electrotechnical Commission): Tiêu chuẩn Quốc tế. Đây là tiêu chuẩn phổ biến nhất trên toàn thế giới.
BS (British Standard), ASTM (American Society for Testing and Materials), AS/NZS (Úc/New Zealand): Các tiêu chuẩn khu vực.
Nhà sản xuất: Ký hiệu thường là tên thương hiệu (ví dụ: Chấn Vũ), xác nhận sản phẩm xuất xứ từ nhà máy nào.
Việc nắm rõ các ký hiệu này giúp người dùng không chỉ biết cách đọc thông số trên dây cáp điện mà còn có thể đánh giá sơ bộ chất lượng và mức độ phù hợp của cáp với dự án của mình.
Ví dụ thực tế: Đọc và hiểu thông số một số loại cáp thông dụng
Để củng cố kiến thức về cách đọc thông số trên dây cáp điện, chúng ta hãy áp dụng các ký hiệu đã học vào việc phân tích hai loại cáp hạ thế phổ biến nhất trên thị trường hiện nay.
Ví dụ 1: Cáp hạ thế CVV (Cu/PVC/PVC)
Chuỗi thông số điển hình: CVV 4x35 TCVN 0.6/1kV
Phân tích ý nghĩa của từng phần:
CVV: Đây là ký hiệu về cấu tạo.
C: Cáp (Cable).
V: Lớp cách điện là PVC (Polyvinyl Chloride).
V: Lớp vỏ bọc ngoài cũng là PVC.
Kết luận: Đây là cáp lõi đồng, cách điện PVC và vỏ bọc PVC.
4x35: Đây là ký hiệu về cấu trúc lõi và tiết diện.
4: Cáp có 4 lõi dẫn.
35: Tiết diện mỗi lõi là 35 mm².
Kết luận: Cáp này dùng cho hệ thống 3 pha có dây trung tính, chịu tải lớn.
TCVN: Tiêu chuẩn sản xuất.
Kết luận: Cáp được sản xuất và kiểm định theo Tiêu chuẩn Việt Nam.
0.6/1kV: Cấp điện áp.
0.6kV: Điện áp hiệu dụng giữa pha và đất (600V).
1kV: Điện áp hiệu dụng giữa hai pha bất kỳ (1000V).
Kết luận: Cáp này là cáp hạ thế, phù hợp với điện áp lưới điện dân dụng và công nghiệp phổ thông.

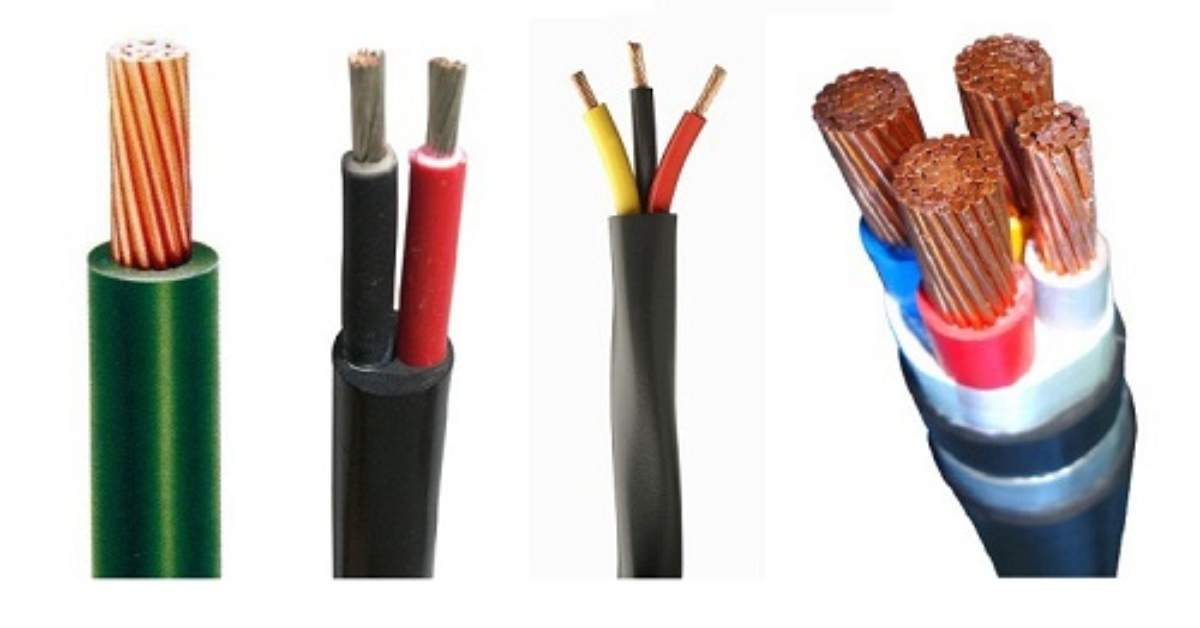

Ví dụ 1: Cáp hạ thế CVV (Cu/PVC/PVC)
Tóm tắt: CVV 4x35 TCVN 0.6/1kV là cáp 4 lõi đồng, cách điện và vỏ bọc PVC, tiết diện 35 mm² mỗi lõi, sản xuất theo TCVN, dùng cho hệ thống hạ thế 380 V.
Ví dụ 2: Cáp hạ thế CXV (Cu/XLPE/PVC)
Chuỗi thông số điển hình: CXV 3x50+1x25 IEC 0.6/1kV
Phân tích ý nghĩa của từng phần:
CXV: Đây là ký hiệu về cấu tạo.
C: Cáp (Cable).
X: Lớp cách điện là XLPE (Polyethylene liên kết ngang). XLPE có khả năng chịu nhiệt độ và quá tải tốt hơn PVC.
V: Lớp vỏ bọc ngoài là PVC.
Kết luận: Đây là cáp lõi đồng, cách điện XLPE (cao cấp) và vỏ bọc PVC.
3x50+1x25: Đây là ký hiệu về cấu trúc lõi và tiết diện.
3x50: Có 3 lõi pha, mỗi lõi tiết diện 50 mm2.
+1x25: Có thêm 1 lõi trung tính (N) với tiết diện 25 mm2.
Kết luận: Đây là cáp 4 lõi, trong đó lõi trung tính nhỏ hơn lõi pha, thường thấy trong các hệ thống 3 pha 4 dây (3 pha + 1 trung tính) công nghiệp.
IEC: Tiêu chuẩn sản xuất.
Kết luận: Cáp được sản xuất và kiểm định theo Tiêu chuẩn Quốc tế (IEC).
0.6/1kV: Cấp điện áp.
Kết luận: Tương tự như trên, đây là cáp hạ thế.

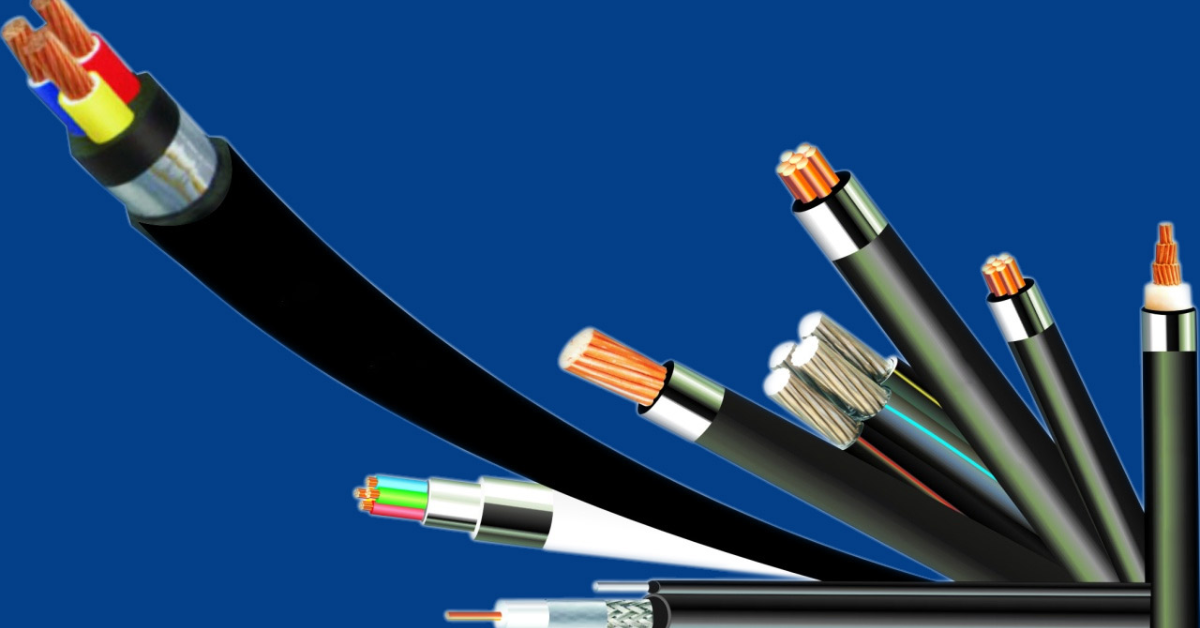

Cáp hạ thế CXV (Cu/XLPE/PVC)
Tóm tắt: CXV 3x50+1x25 IEC 0.6/1kV là cáp 3 lõi pha 50 mm² và 1 lõi trung tính 25 mm², cách điện XLPE, vỏ PVC, sản xuất theo tiêu chuẩn IEC, dùng cho hệ thống hạ thế công nghiệp.
Việc thuần thục cách đọc thông số trên dây cáp điện không chỉ là kỹ năng cơ bản mà còn giúp đảm bảo bạn luôn chọn đúng cáp chịu tải, tối ưu chi phí và nâng cao độ an toàn cho mọi công trình.
Việc thành thạo cách đọc thông số trên dây cáp điện là kỹ năng không thể thiếu đối với bất kỳ ai làm việc trong ngành điện và xây dựng. Việc hiểu rõ các ký hiệu về vật liệu, tiết diện, cấp điện áp và tiêu chuẩn sản xuất giúp bạn tránh được những sai sót tốn kém, đồng thời đảm bảo an toàn tối đa cho hệ thống truyền tải. Liên hệ Chấn Vũ ngay hôm nay để nhận được tư vấn chuyên sâu và sở hữu các loại cáp điện đạt tiêu chuẩn kỹ thuật cao nhất cho mọi dự án của bạn!
