Cách đấu bảng điện 3 công tắc 2 ổ cắm đúng sơ đồ, dễ hiểu

Cách đấu bảng điện 3 công tắc 2 ổ cắm là việc bố trí các thiết bị lên bảng nhựa để điều khiển ba bóng đèn và cung cấp nguồn điện cùng lúc. Việc lắp đặt đúng sơ đồ giúp hệ thống điện vận hành ổn định, tránh nguy cơ chập cháy và tăng tính thẩm mỹ cho không gian sống. Trong bài viết này Chấn Vũ sẽ hướng dẫn bạn quy trình đấu nối chi tiết từ cách đi dây nóng đến dây nguội một cách đơn giản nhất.

Sơ đồ nguyên lý đấu bảng điện 3 công tắc 2 ổ cắm

Sơ đồ nguyên lý thể hiện cách đi dây giữa các linh kiện, giúp lắp đặt không nhầm lẫn. Dây nóng (L) từ nguồn qua cầu chì bảo vệ, rồi chia đến đầu vào 3 công tắc và 2 ổ cắm. Dây nguội (N) nối chung tất cả thiết bị về nguồn, tạo mạch khép kín; bóng đèn hoạt động độc lập, không ảnh hưởng ổ cắm.

Chuẩn bị trước khi đấu bảng điện 3 công tắc 2 ổ cắm

Chuẩn bị đầy đủ đảm bảo lắp nhanh, an toàn, tránh quá tải cháy nổ. Chọn vật tư chất lượng, tiết diện dây đồng phù hợp tải (1.5mm² cho đèn/ổ thông thường).

Thiết bị điện:

• 1 bảng nhựa

• 3 công tắc đơn

• 2 ổ cắm loại tốt

• 1 cầu chì (hoặc aptomat 10-16A)

Dụng cụ hỗ trợ:

• Kìm tuốt dây, tua vít

• Băng keo đen cách điện

• Bút thử điện

Dây dẫn: Dây lõi đồng 1.5-2.5mm² tùy công suất bóng đèn/thiết bị cắm

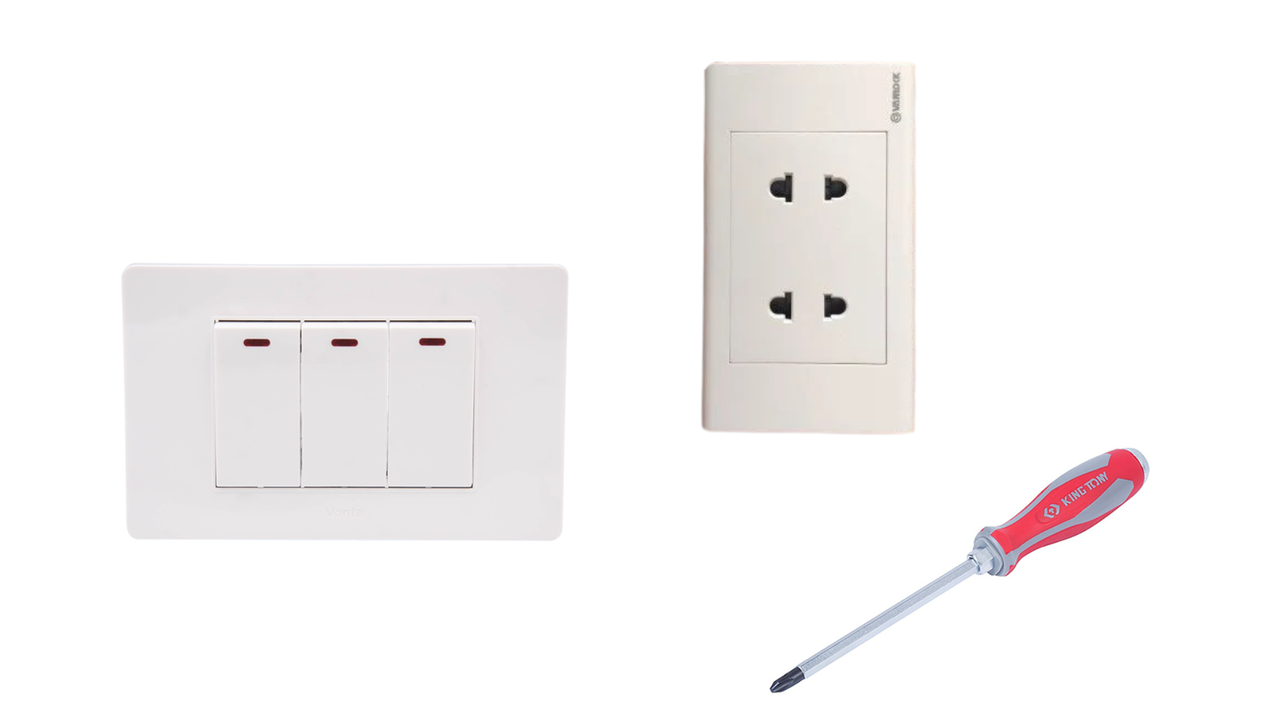

Chuẩn bị trước khi đấu bảng điện 3 công tắc 2 ổ cắm

Cách đấu bảng điện 3 công tắc 2 ổ cắm chi tiết

Quy trình thực hiện cần được làm tỉ mỉ theo từng giai đoạn để tránh việc nhầm lẫn giữa dây nóng và dây nguội. Chúng tôi khuyến khích bạn nên ngắt nguồn điện tổng trước khi bắt đầu để đảm bảo an toàn tuyệt đối trong suốt quá trình thao tác.

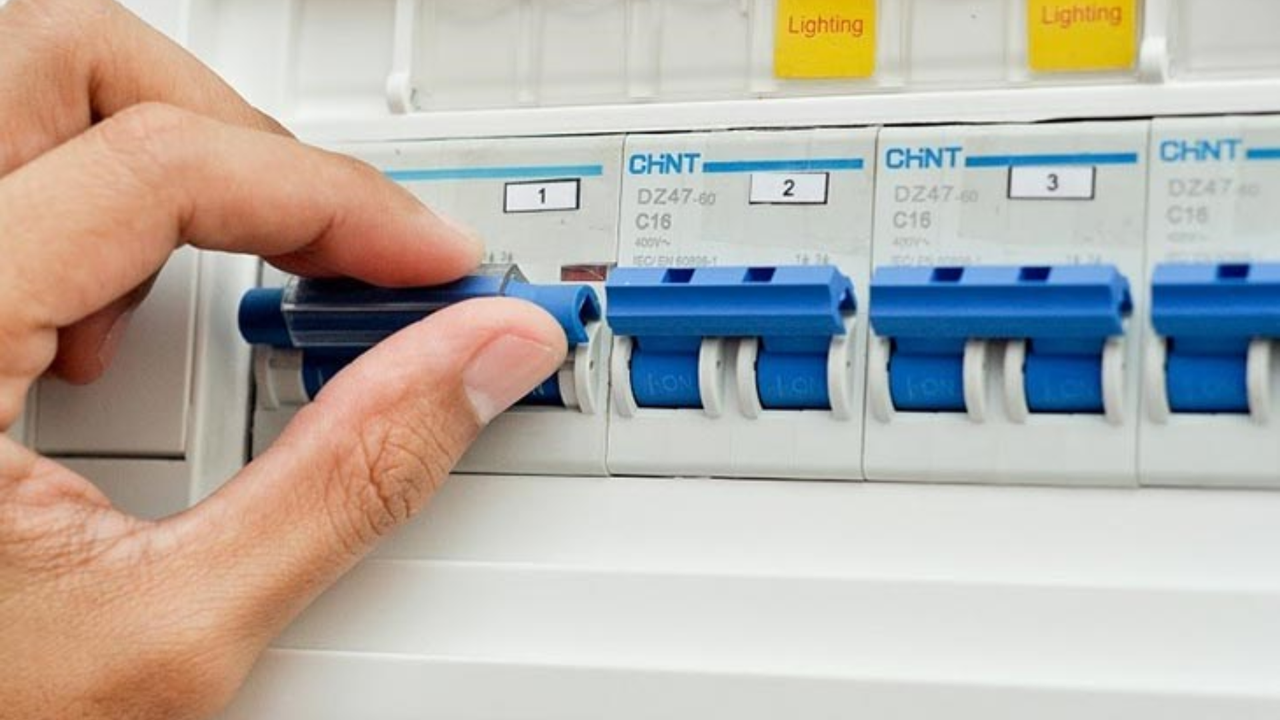

Bước 1: Ngắt nguồn điện

Việc đầu tiên và quan trọng nhất là phải ngắt hoàn toàn Aptomat tổng hoặc cầu dao khu vực dự định thi công. Sau khi ngắt điện, bạn bắt buộc phải dùng bút thử điện kiểm tra lại tất cả các đầu dây dẫn, ổ cắm và công tắc cũ để xác nhận không còn dòng điện chạy qua (bút không sáng). Việc này giúp loại trừ rủi ro điện giật do dòng điện rò hoặc do đấu nối sai quy cách từ hệ thống cũ.

Bước 1: Ngắt nguồn điện

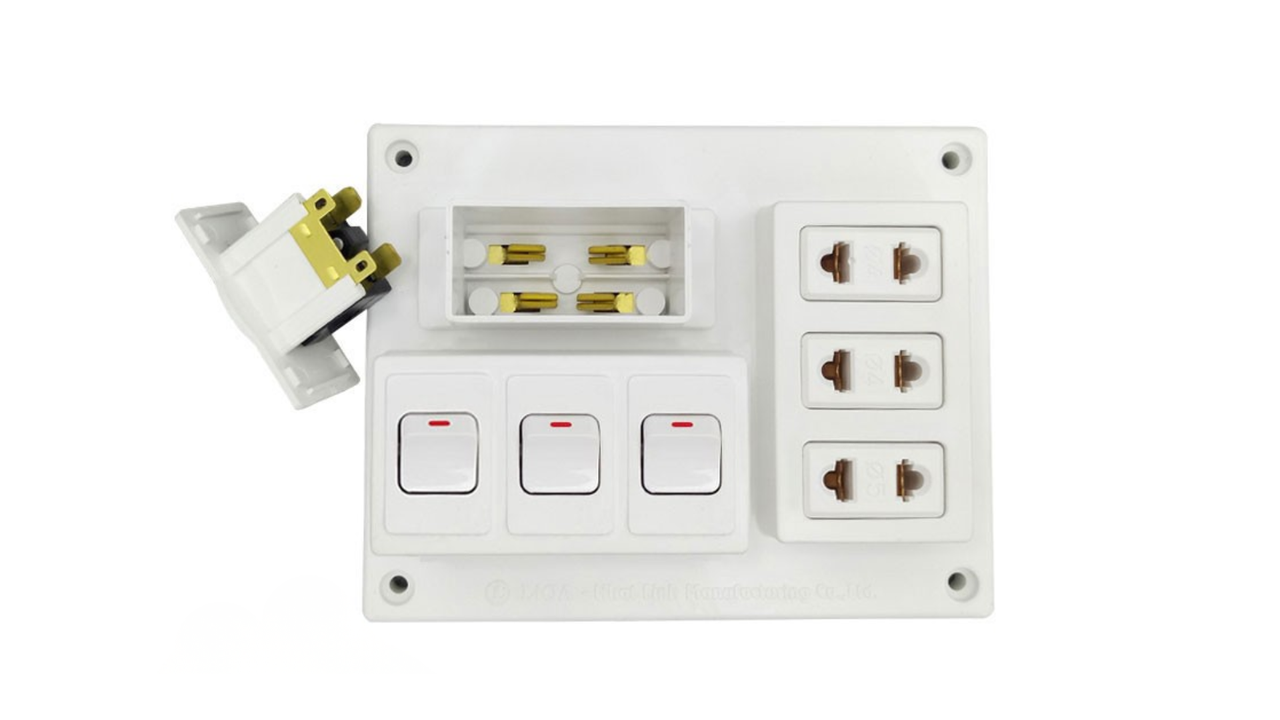

Bước 2: Sắp xếp thiết bị trên bảng điện

Bạn cần sắp xếp 3 công tắc và 2 ổ cắm theo hàng ngang hoặc hàng dọc sao cho khoảng cách giữa các thiết bị vừa đủ để không bị cấn dây bên trong. Sử dụng bút chì đánh dấu vị trí các lỗ bắt vít, sau đó tiến hành khoan và siết ốc cố định thiết bị vào bảng nhựa hoặc bảng gỗ. Đảm bảo các thiết bị được lắp ngay ngắn, chắc chắn, không bị xô lệch khi thực hiện các thao tác cắm rút mạnh sau này.

Bước 2: Sắp xếp thiết bị trên bảng điện

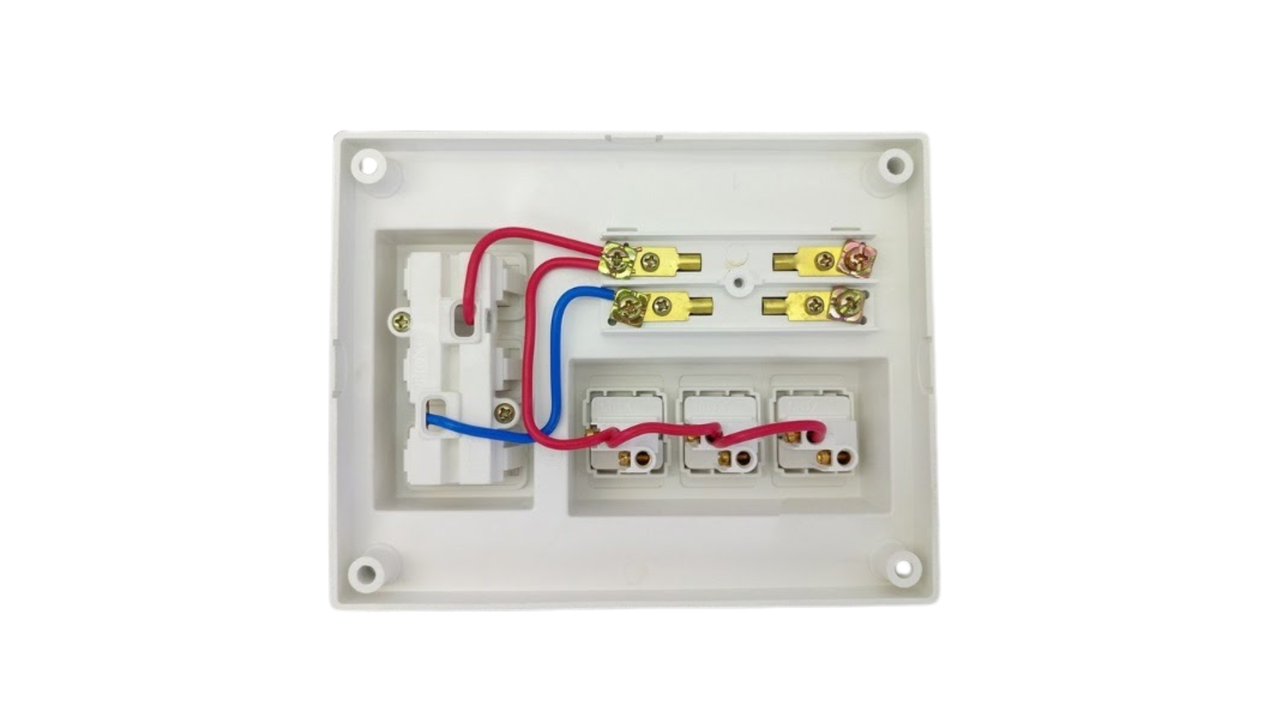

Bước 3: Đấu dây điện vào bảng điện

Đấu nối cho 2 ổ cắm: Bạn trích dây nóng chính từ nguồn vào cực L của ổ cắm đầu tiên, sau đó đấu cầu nối sang cực L của ổ cắm thứ hai. Thực hiện tương tự với dây nguội vào cực N của hai ổ cắm. Nếu hệ thống điện nhà bạn có dây tiếp địa (thường có màu xanh lá cây hoặc vàng), hãy nối vào cực trung tâm của ổ cắm để bảo vệ thiết bị điện khi có sự cố rò rỉ.

Đấu nối cho 3 công tắc: Nối một dây nóng chung từ nguồn (hoặc lấy từ cực nóng của ổ cắm đã đấu điện) vào một cực bất kỳ của 3 công tắc bằng cách cầu dây liên tiếp. Từ cực còn lại của mỗi công tắc, bạn đấu một dây riêng biệt dẫn thẳng đến từng bóng đèn. Cách đấu này giúp mỗi công tắc có thể bật tắt độc lập các thiết bị đèn khác nhau mà không gây ảnh hưởng đến hoạt động của các bóng còn lại.

Bước 3: Đấu dây điện vào bảng điện

Bước 4: Kiểm tra và cố định dây

Dùng tua vít kiểm tra lại từng mối nối, đảm bảo dây điện được siết chặt vào các cực đồng để tránh tình trạng lỏng lẻo gây phóng tia lửa điện dẫn đến nóng chảy nhựa. Sử dụng băng keo cách điện bọc kín các đoạn dây trần và dùng dây rút nhựa để bó gọn các lộ dây bên trong bảng điện, tránh để dây bị chèn ép hoặc đè lên nhau khi lắp ốp nắp

Cuối cùng, đóng điện và dùng bút thử điện kiểm tra lại hoạt động của từng công tắc trước khi đưa vào sử dụng chính thức.

Bước 4: Kiểm tra và cố định dây

Hướng dẫn kiểm tra sau khi đấu bảng điện

Kiểm tra sau khi lắp đặt là công đoạn bắt buộc để xác định hệ thống đã hoạt động đúng sơ đồ và an toàn hay chưa. Bạn tuyệt đối không được chủ quan bỏ qua bước này vì những sai sót nhỏ cũng có thể dẫn đến hỏng hóc thiết bị điện trong nhà.

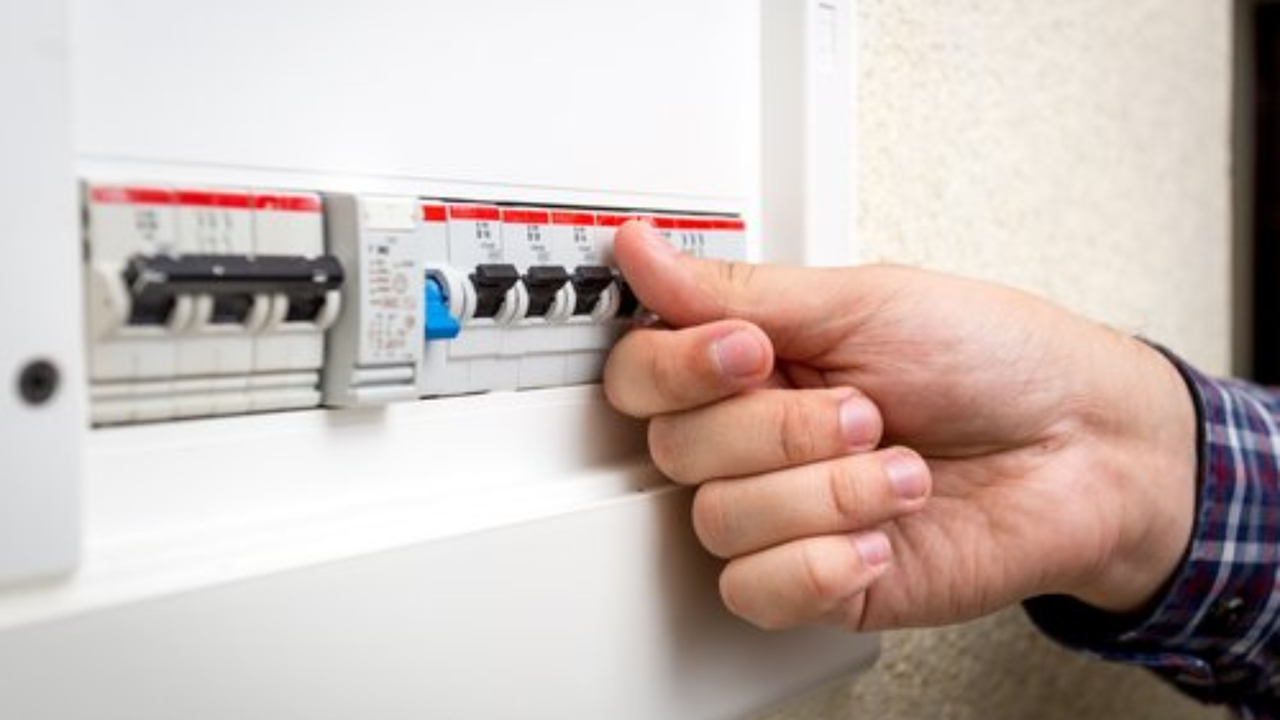

Bật aptomat tổng

Sau khi hoàn tất đấu nối, bạn tiến hành đóng nguồn điện tại aptomat tổng. Lưu ý không nên đứng trực diện với bảng điện mà hãy đứng chếch sang một bên để đảm bảo an toàn nếu chẳng may có sự cố nổ cầu chì. Hãy lắng nghe thật kỹ: nếu không có tiếng lạch tách của tia lửa điện phóng ra từ các mối nối lỏng và cầu chì không bị đứt ngay lập tức, nghĩa là sơ đồ đấu nối cơ bản đã chính xác và không bị ngắn mạch.

Bật aptomat tổng

Thử từng công tắc và kiểm tra ổ cắm

Bạn cần lần lượt bật tắt từng công tắc để xác nhận bóng đèn sáng đúng vị trí đã đấu, đảm bảo các hạt công tắc hoạt động trơn tru và không bị kẹt nhựa. Tiếp theo, dùng bút thử điện kiểm tra kỹ hai lỗ của ổ cắm: lỗ dây nóng (L) phải làm bút phát sáng rõ rệt, trong khi lỗ dây nguội (N) tuyệt đối không được lên đèn.

Nếu phát hiện cả hai lỗ đều sáng hoặc cả hai đều tối, bạn phải ngắt điện ngay vì đây là dấu hiệu của việc đấu nhầm dây hoặc bị đứt dây trung tính cấp nguồn.

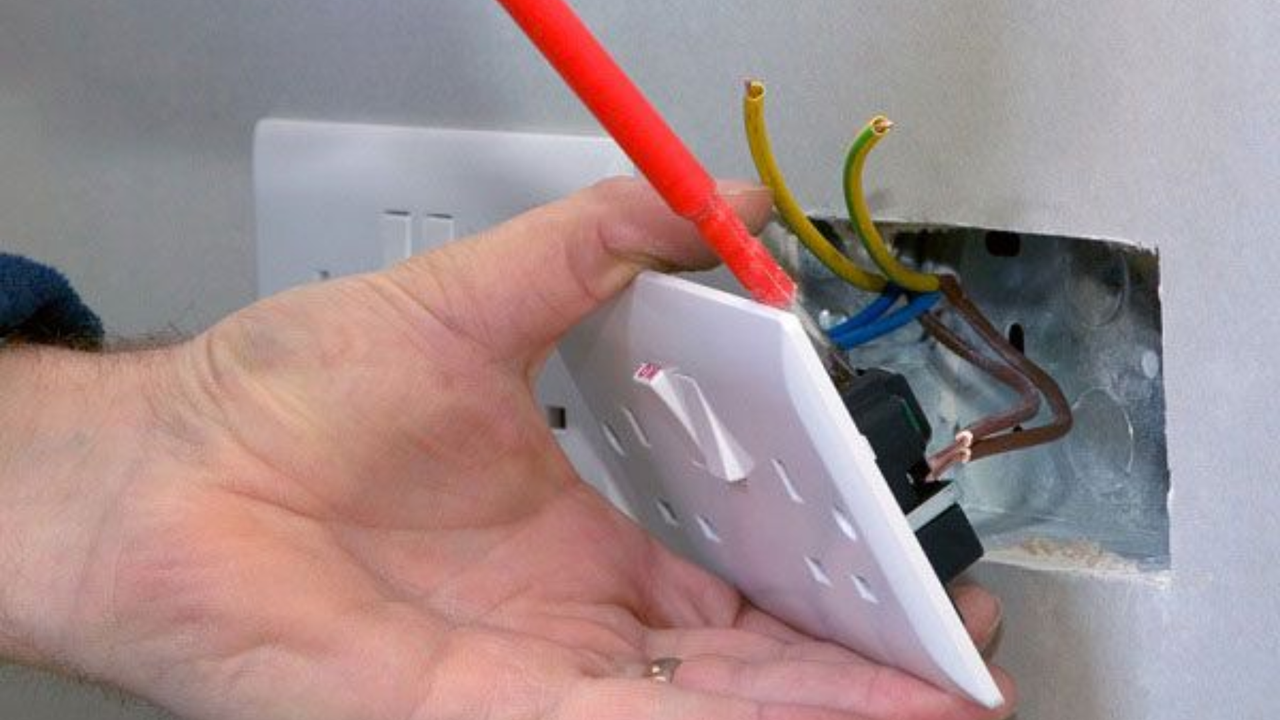

Phát hiện dấu hiệu bất thường

Trong quá trình vận hành thử tải, nếu quan sát thấy đèn bị chớp nháy liên tục, nghe tiếng rè rè hoặc ngửi thấy mùi khét của nhựa bị nung nóng, bạn phải lập tức ngắt aptomat để kiểm tra lại toàn bộ hệ thống.

Những dấu hiệu này thường do lõi dây đồng tiếp xúc kém tại các cực vít (gây hiện tượng hồ quang điện) hoặc do đấu nhầm dây nóng với dây nguội trực tiếp với nhau gây quá nhiệt. Chỉ khi đảm bảo các mối nối đã được siết chặt và cách điện an toàn, bạn mới được phép đóng điện trở lại.

Phát hiện dấu hiệu bất thường

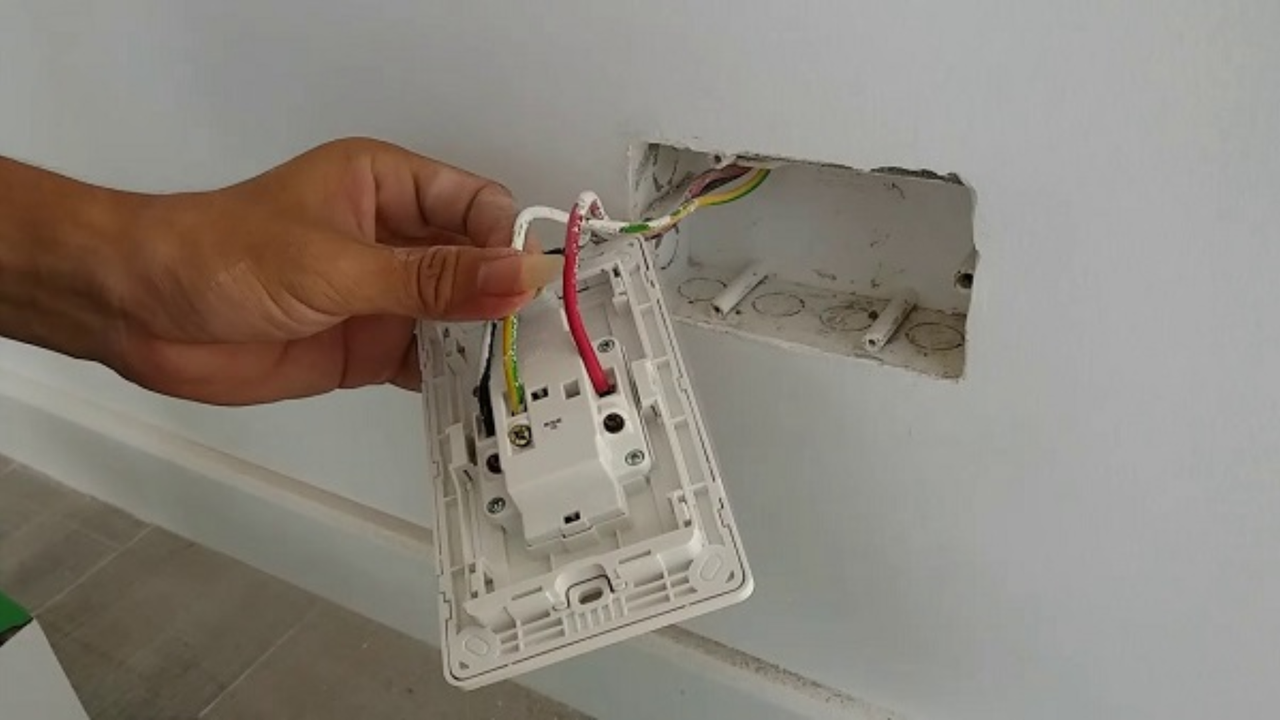

Những cách khắc phục khi gặp lỗi lắp đặt công tắc vào ổ cắm

Khi hệ thống không hoạt động như ý, bạn cần bình tĩnh kiểm tra lại sơ đồ thay vì cố gắng cấp điện liên tục. Đa số lỗi nằm ở việc tuốt vỏ nhựa chưa sạch hoặc vặn vít chưa đủ chặt làm dòng điện bị gián đoạn.

• Xử lý lỗi không có điện: Kiểm tra lại các đầu dây dẫn, đảm bảo lớp vỏ nhựa không bị kẹt trong cực thiết bị và các con vít đã được siết chặt để mối nối tiếp xúc tốt nhất.

• Khắc phục lỗi đèn không sáng: Nếu ổ cắm có điện nhưng đèn tắt, hãy rà soát đường dây từ công tắc ra bóng hoặc kiểm tra xem bóng đèn có bị cháy hay hỏng hóc hay không.

• Xử lý tình trạng nhảy Aptomat: Nếu điện sập ngay khi vừa bật, hãy tháo bảng điện để tách rời các đầu dây đang bị chạm chập. Đây là lỗi do dây nóng và dây nguội tiếp xúc trực tiếp với nhau.

Sau khi sửa lỗi, hãy bọc băng keo cách điện kỹ càng cho các mối nối trần và sắp xếp dây gọn gàng. Việc kiểm tra tỉ mỉ giúp hệ thống vận hành bền bỉ và đảm bảo an toàn tuyệt đối cho gia đình.

Những cách khắc phục khi gặp lỗi lắp đặt công tắc vào ổ cắm

Việc nắm rõ cách đấu đúng sơ đồ giúp bạn đảm bảo an toàn và thiết bị hoạt động ổn định khi sử dụng. Với cách đấu bảng điện 3 công tắc 2 ổ cắm, bạn cần hiểu nguyên lý chia dây, vị trí dây nóng dây nguội và cách đi dây gọn gàng, dễ kiểm tra. Khi thực hiện đúng, bảng điện sẽ bền và hạn chế rủi ro chập cháy. Hy vọng hướng dẫn này giúp bạn tự tin hơn khi lắp đặt. Nếu cần tư vấn thêm hoặc tìm thiết bị phù hợp, hãy liên hệ Chấn Vũ để được hỗ trợ nhanh chóng.
