Việc tự lắp đặt thiết bị điện tại nhà giúp tiết kiệm chi phí nhưng đòi hỏi tính chính xác cao để tránh chập cháy. Hiểu rõ sơ đồ nguyên lý và quy trình thực hiện là yếu tố then chốt để đảm bảo an toàn cho hệ thống điện gia đình. Trong bài viết này, Chấn Vũ sẽ hướng dẫn bạn chi tiết cách đấu bảng điện 2 công tắc 1 ổ cắm từng bước một, hoàn thiện hệ thống điện nhanh chóng và đúng chuẩn kỹ thuật nhất.
Sơ đồ nguyên lý đấu bảng điện 2 công tắc 1 ổ cắm
Sơ đồ nguyên lý đấu bảng điện 2 công tắc 1 ổ cắm là nền tảng kỹ thuật giúp người lắp đặt hình dung rõ lộ trình di chuyển của dòng điện qua các thiết bị bảo vệ và điều khiển. Việc tuân thủ sơ đồ không chỉ giúp bảng điện hoạt động ổn định mà còn đảm bảo an toàn tuyệt đối, tránh hiện tượng đoản mạch trong quá trình vận hành.
Dây nóng từ nguồn chính sẽ được kết nối trực tiếp vào đầu vào của cầu chì để đóng vai trò làm lá chắn bảo vệ cho toàn bộ hệ thống khi có sự cố quá tải.
Từ đầu ra của cầu chì, dòng điện được chia làm ba nhánh song song gồm hai nhánh đi đến cực chung của hai công tắc và nhánh còn lại nối vào một cực của ổ cắm điện.
Dây nguội từ nguồn sẽ được đấu nối trực tiếp vào cực còn lại của ổ cắm, đồng thời dây này cũng được dẫn thẳng đến một đầu dây của từng thiết bị chiếu sáng.
Hai cực điều khiển còn lại trên hai công tắc sẽ lần lượt được nối riêng biệt tới đầu dây còn lại của mỗi bóng đèn, tạo thành hai mạch điều khiển độc lập hoàn chỉnh.
Đối với đường dây trung tính, sơ đồ quy định dây này tuyệt đối không được đi qua công tắc mà phải chạy thẳng đến phụ tải để đảm bảo rằng khi tắt công tắc, thiết bị sẽ không còn mang điện pha gây nguy hiểm. Việc nắm vững các điểm nối dây này giúp bạn đi dây gọn gàng phía sau bảng nhựa, tránh việc nhầm lẫn chồng chéo giữa dây nóng và dây nguội dễ gây ra các sự cố chập cháy hoặc cháy nổ nghiêm trọng trong gia đình.

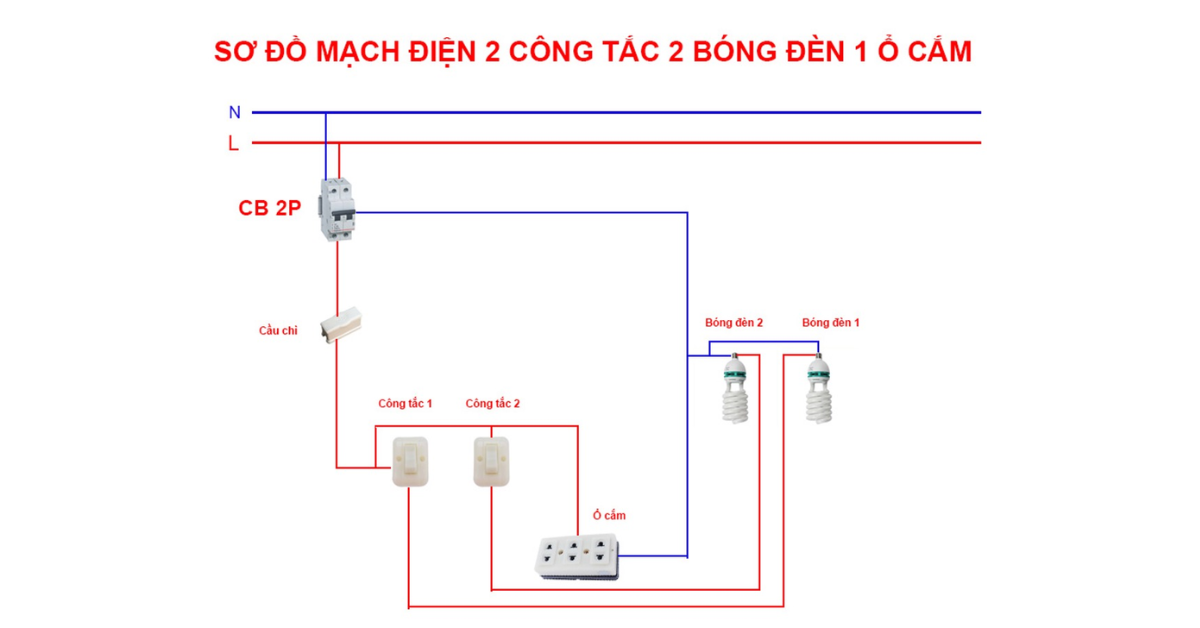

Sơ đồ nguyên lý đấu bảng điện 2 công tắc 1 ổ cắm
Cách đấu bảng điện 2 công tắc 1 ổ cắm chi tiết
Cách đấu bảng điện 2 công tắc 1 ổ cắm chi tiết đòi hỏi sự tỉ mỉ để hệ thống vận hành trơn tru và đảm bảo tính thẩm mỹ cao cho ngôi nhà. Bạn cần chuẩn bị đầy đủ các dụng cụ chuyên dụng như kìm điện, tua vít, băng dính cách điện và bút thử điện trước khi bắt tay vào thực hiện các công đoạn lắp đặt.
Bước 1: Ngắt nguồn điện
Đảm bảo an toàn là ưu tiên số một trước khi bắt đầu thực hiện cách đấu bảng điện 2 công tắc 1 ổ cắm tại nhà.
Gạt aptomat hoặc cầu dao tổng xuống vị trí Off để ngắt hoàn toàn nguồn điện khu vực lắp đặt.
Dùng bút thử điện kiểm tra tất cả các đầu dây để đảm bảo không còn điện pha chạy trong mạch.
Luôn đeo găng tay cách điện và đứng trên ghế nhựa khô ráo để bảo vệ bản thân tuyệt đối.
Bước 1: Ngắt nguồn điện
Bước 2: Lắp đặt thiết bị lên bảng điện
Việc sắp xếp vị trí thiết bị hợp lý giúp quá trình sử dụng thuận tiện và bảng điện trông thẩm mỹ hơn.
Sắp xếp cầu chì, ổ cắm và hai công tắc lên bảng nhựa theo sơ đồ định sẵn để dễ dàng đi dây.
Luồn các đầu dây dẫn qua các lỗ kỹ thuật có sẵn trên bảng nhựa để chuẩn bị cho công đoạn đấu nối.
Dùng tua vít siết chặt ốc vít để cố định thiết bị chắc chắn vào bảng điện, không để linh kiện bị lỏng lẻo.

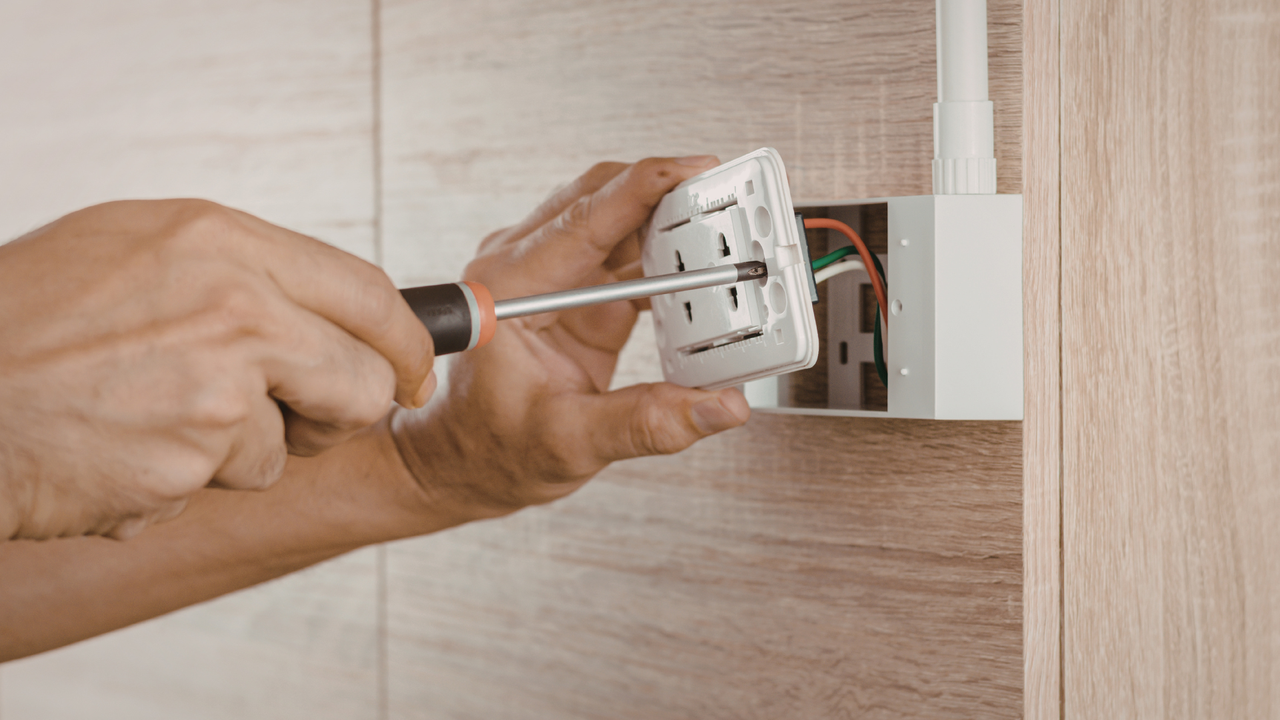

Bước 2: Lắp đặt thiết bị lên bảng điện
Bước 3: Đấu dây nguồn vào bảng điện
Đây là bước quan trọng nhất trong cách đấu bảng điện 2 công tắc 1 ổ cắm nhằm đảm bảo khả năng bảo vệ của cầu chì.
Nối dây nóng (L) từ nguồn chính vào một cực của cầu chì để thiết lập hệ thống bảo vệ quá tải.
Từ cực còn lại của cầu chì, nối các đoạn dây cầu sang một cực của ổ cắm và cực chung của hai công tắc.
Siết vít tại các điểm tiếp xúc thật chặt để tránh tình trạng lỏng lẻo gây phát sinh tia lửa điện nguy hiểm.

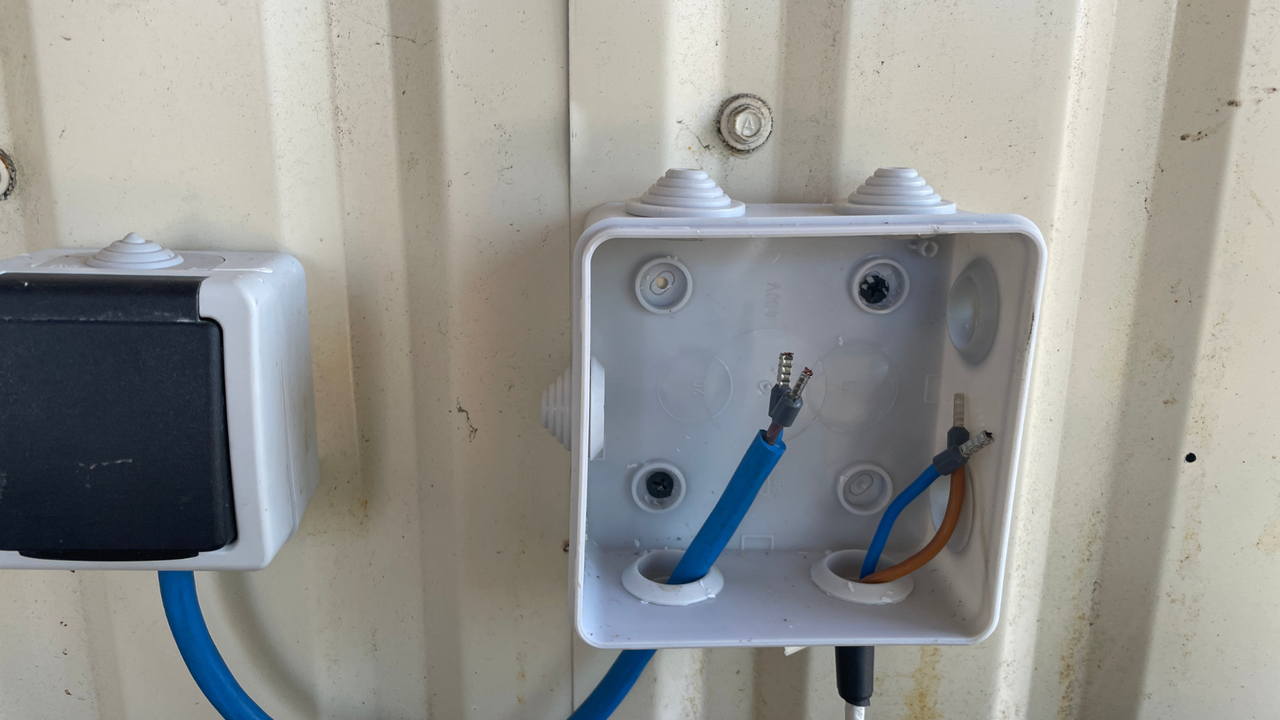

Bước 3: Đấu dây nguồn vào bảng điện
Bước 4: Đấu dây từ công tắc ra thiết bị
Các công tắc cần được nối dây chính xác để điều khiển độc lập các thiết bị chiếu sáng trong phòng.
Nối cực còn lại của công tắc số 1 với dây dẫn chạy thẳng đến bóng đèn thứ nhất.
Nối cực còn lại của công tắc số 2 với dây dẫn chạy thẳng đến bóng đèn thứ hai.
Sử dụng dây có màu sắc khác biệt để dễ phân biệt đường dây điều khiển giữa các thiết bị khi cần sửa chữa.

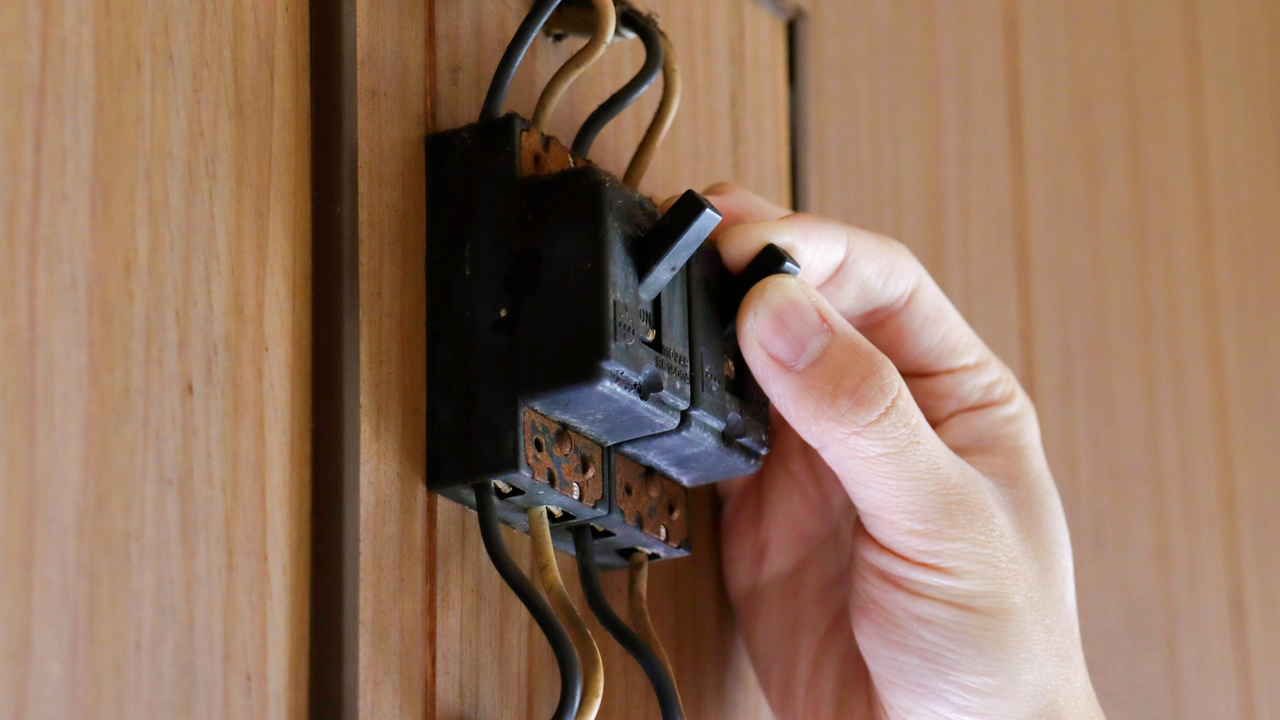

Bước 4: Đấu dây từ công tắc ra thiết bị
Bước 5: Đấu dây nguội cho thiết bị
Dây nguội cần được đấu nối thông suốt để tạo thành mạch điện khép kín giúp các thiết bị hoạt động ổn định.
Nối dây nguội (N) từ nguồn chính vào cực còn lại của ổ cắm điện trên bảng điện.
Tiếp tục nối dây nguội này với các đầu dây còn lại của cả hai bóng đèn để hoàn tất mạch điện.
Quấn băng dính cách điện kỹ lưỡng tại các điểm nối chung dây nguội để tránh rò rỉ điện ra môi trường.

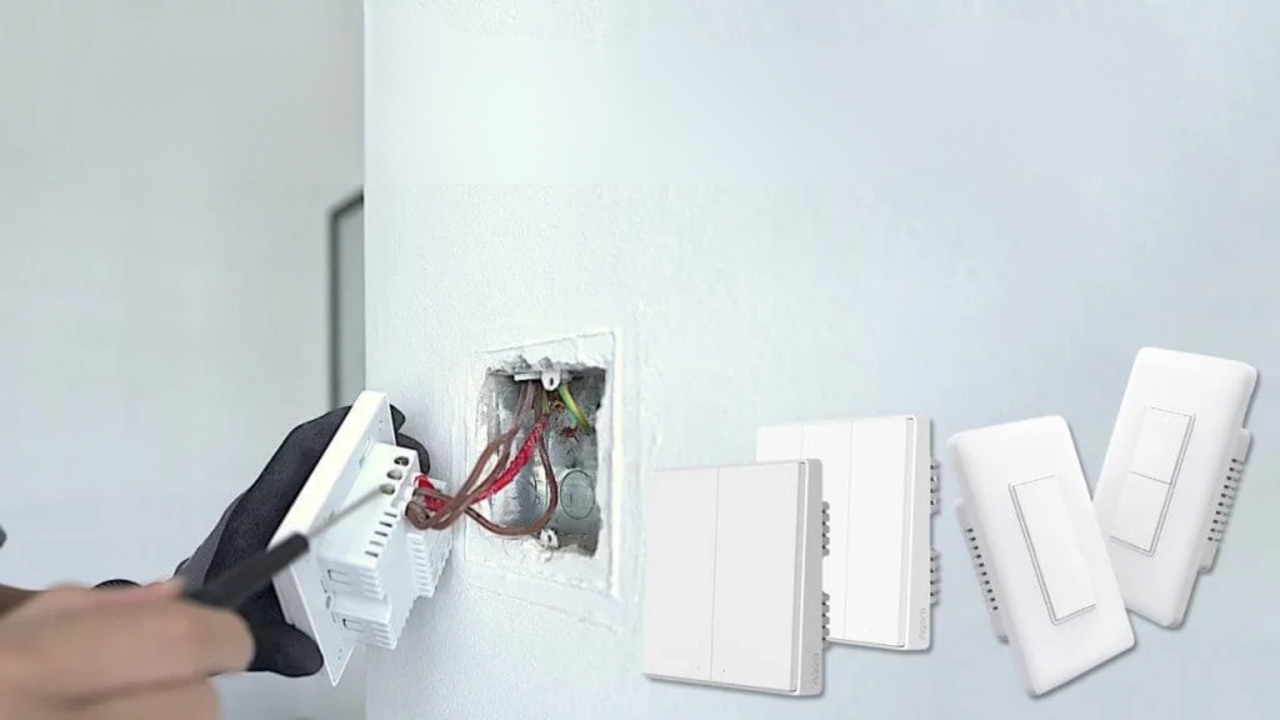

Bước 5: Đấu dây nguội cho thiết bị
Bước 6: Kiểm tra và hoàn thiện
Bước cuối cùng giúp bạn xác nhận thành quả và đảm bảo đã đạt chuẩn an toàn.
Rà soát lại sơ đồ để đảm bảo không có dây nóng chạm trực tiếp vào dây nguội gây ra sự cố chập mạch.
Lắp bảng điện cố định lên tường, đóng điện và dùng bút thử điện kiểm tra kỹ lại lớp vỏ nhựa bên ngoài.
Lần lượt bật tắt các công tắc và cắm thử ổ cắm để xác nhận tất cả thiết bị đều vận hành trơn tru. Không mùi khét, không tiếng rè là thành công.

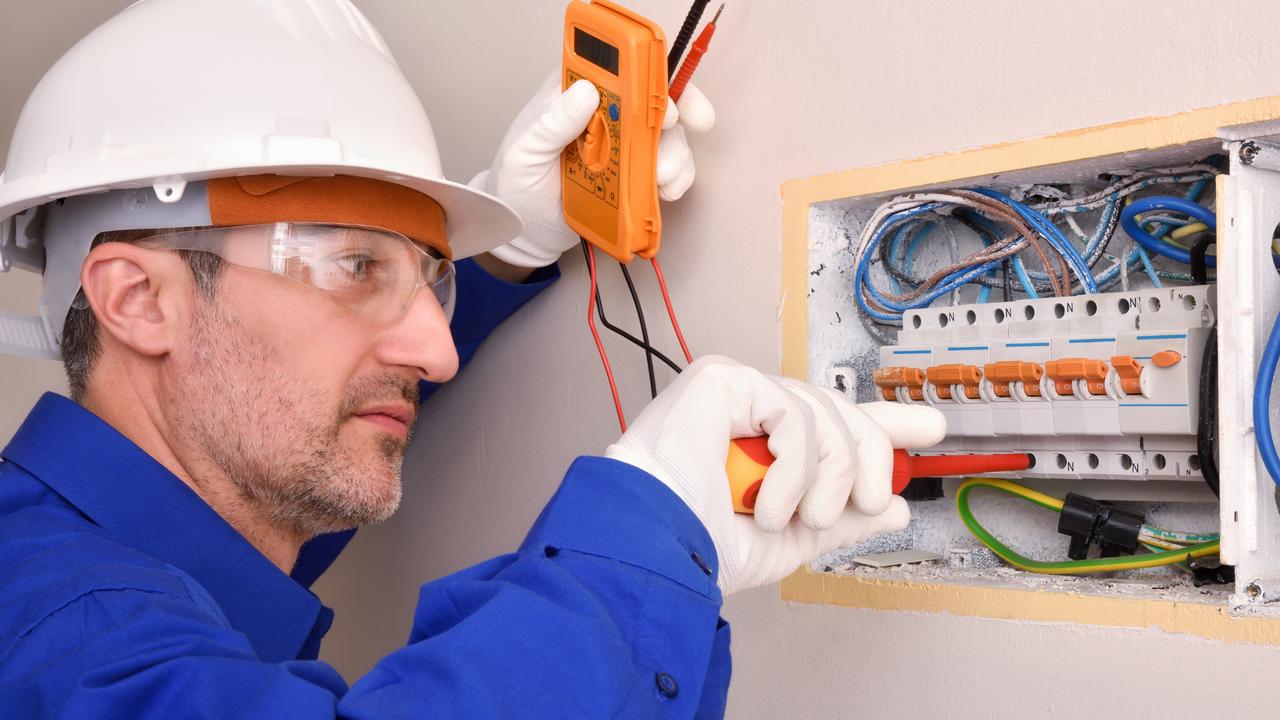

Bước 6: Kiểm tra và hoàn thiện
Sai lầm phổ biến khi đấu bảng điện 2 công tắc 1 ổ cắm
Trong quá trình thực hiện, nhiều người thường chủ quan hoặc thiếu kinh nghiệm dẫn đến những sai sót không đáng có trong khâu kỹ thuật. Những sai lầm này không chỉ khiến hệ thống điện hoạt động kém ổn định mà còn tiềm ẩn nguy cơ gây cháy nổ hoặc hư hỏng thiết bị điện tử trong gia đình.
Đấu nhầm dây nóng và dây nguội cho công tắc khiến thiết bị vẫn mang điện dù đã tắt, gây nguy hiểm khi thay bóng đèn.
Không sử dụng cầu chì hoặc chọn cầu chì có trị số không phù hợp dẫn đến mất khả năng bảo vệ khi mạch điện bị quá tải.
Siết vít tại các điểm nối dây không chặt làm phát sinh tia lửa điện, gây nóng chảy lớp vỏ nhựa và dẫn đến hỏa hoạn.
Sử dụng dây dẫn có tiết diện quá nhỏ so với công suất của ổ cắm khiến dây bị nóng và cháy lớp cách điện sau một thời gian sử dụng.
Việc bỏ qua các bước kiểm tra an toàn sau khi lắp đặt cũng là một thiếu sót lớn mà người dùng thường gặp phải. Để đảm bảo hệ thống vận hành bền bỉ, bạn cần nắm vững cách đấu bảng điện 2 công tắc 1 ổ cắm và tuyệt đối tuân thủ các nguyên tắc về màu dây cũng như sơ đồ nguyên lý ban đầu.
Những lưu ý khi đấu bảng điện 2 công tắc 1 ổ cắm
Để đảm bảo hệ thống điện trong nhà luôn hoạt động hiệu quả, việc tuân thủ các quy tắc an toàn là điều kiện tiên quyết mà bất kỳ ai cũng không được bỏ qua. Những chi tiết nhỏ trong quá trình lắp đặt thường quyết định đến tuổi thọ của thiết bị và sự an toàn của các thành viên trong gia đình bạn trong suốt quá trình sử dụng lâu dài.
Bạn luôn phải sử dụng các loại dụng cụ có tay cầm bọc nhựa cách điện an toàn để thao tác và kiểm tra kỹ lại nguồn điện trước khi chạm tay trực tiếp vào lõi dây.
Nên chọn mua các linh kiện điện từ những thương hiệu uy tín để đảm bảo chất liệu tiếp điểm tốt, tránh tình trạng ổ cắm bị lỏng hoặc công tắc bị kẹt sau vài lần dùng.
Cần phân biệt rõ ràng màu sắc của dây nóng và dây nguội theo quy chuẩn để thuận tiện cho việc bảo trì hoặc áp dụng cách đấu bảng điện 2 công tắc 1 ổ cắm cho các khu vực khác.
Không nên lắp đặt bảng điện ở những vị trí có độ ẩm cao hoặc quá gần nguồn nước để tránh hiện tượng rò rỉ điện hoặc oxy hóa các đầu nối kim loại bên trong.
Việc chuẩn bị kỹ lưỡng và cẩn trọng trong từng bước thực hiện sẽ giúp bạn tránh được những rủi ro hỏng hóc đáng tiếc. Đầu tư thời gian để tìm hiểu kỹ thuật lắp đặt chính xác là cách tốt nhất để duy trì sự ổn định cho mạng lưới điện dân dụng và bảo vệ tài sản của chính mình.
Những lưu ý khi đấu bảng điện 2 công tắc 1 ổ cắm
Việc thực hiện đúng quy trình cách đấu bảng điện 2 công tắc 1 ổ cắm không chỉ giúp hệ thống điện vận hành ổn định mà còn bảo vệ an toàn tuyệt đối cho các thành viên trong gia đình. Hy vọng những hướng dẫn chi tiết trên sẽ giúp bạn tự tay hoàn thiện bảng điện cho ngôi nhà của mình một cách dễ dàng và hiệu quả nhất. Nếu còn thắc mắc hoặc cần tư vấn sâu hơn về kỹ thuật lắp đặt thiết bị điện, hãy liên hệ với Chấn Vũ để được hỗ trợ chuyên môn và giải đáp chính xác nhất.
