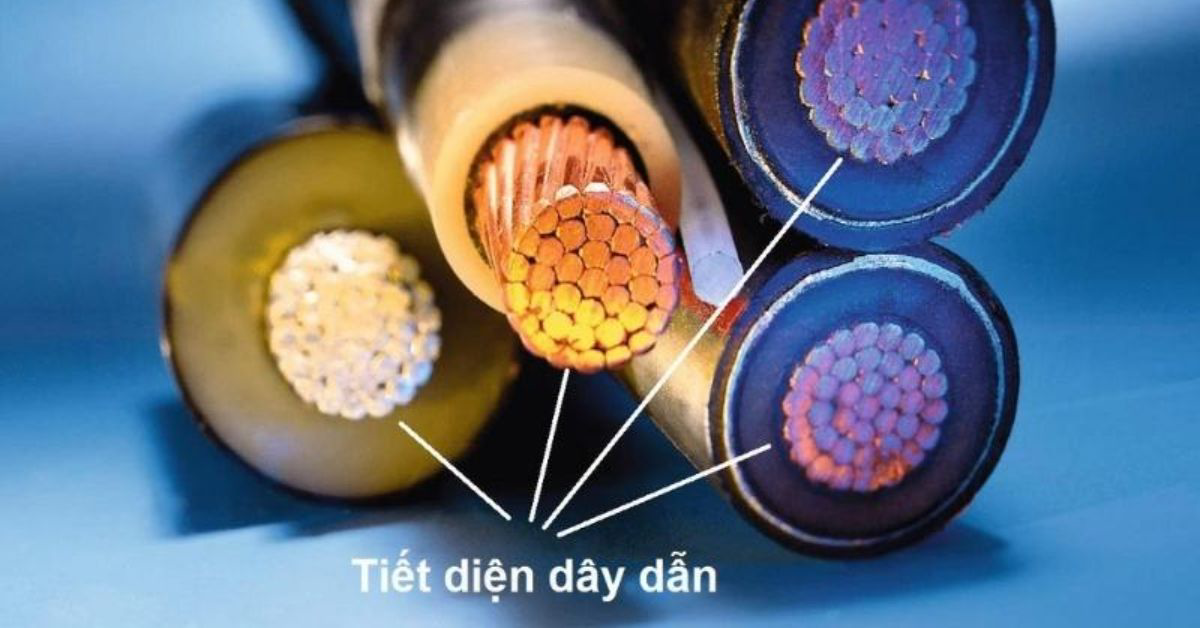

Cách chọn tiết diện dây dẫn theo dòng điện là bước quan trọng để đảm bảo hệ thống điện vận hành an toàn, tiết kiệm chi phí, gồm tính dòng điện, dùng công thức. Tiết diện dây quyết định khả năng chịu dòng, giảm sụt áp và bảo vệ thiết bị điện khỏi cháy nổ. Bài viết này của Chấn Vũ sẽ hướng dẫn chi tiết cách tính, các tiêu chí lựa chọn và cách áp dụng bảng tra thực tế giúp bạn chọn đúng loại dây dẫn cho từng công suất sử dụng.

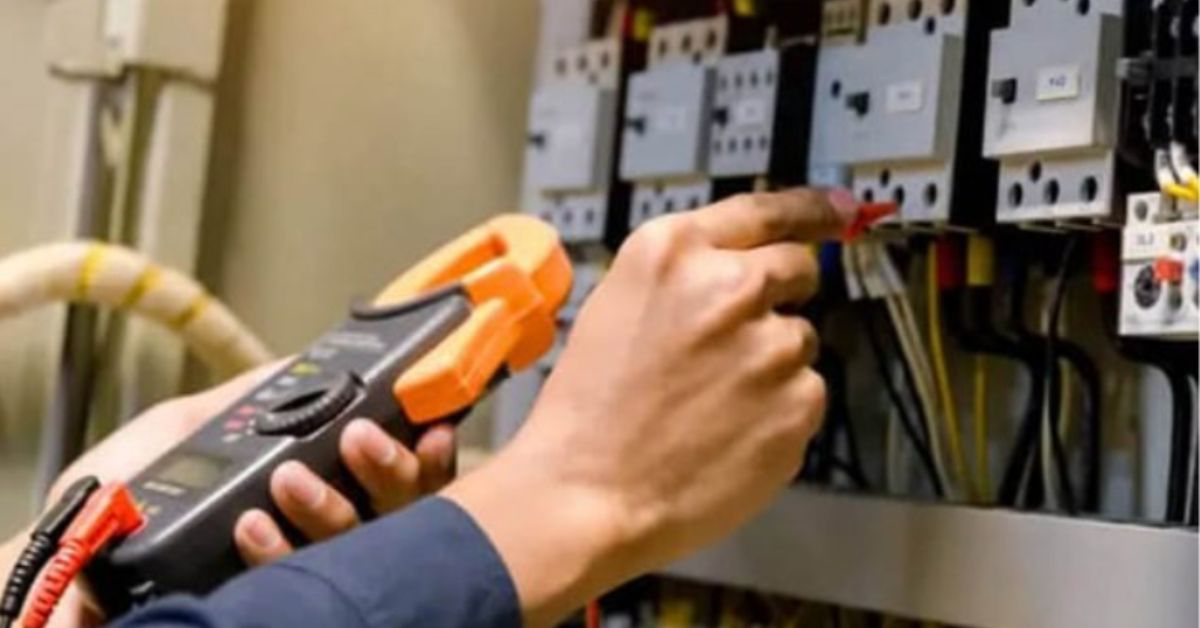

Vì sao việc chọn đúng tiết diện dây dẫn lại quan trọng?
Việc lựa chọn đúng tiết diện dây dẫn ảnh hưởng trực tiếp đến hiệu suất và độ an toàn của toàn bộ hệ thống điện. Khi dây dẫn quá nhỏ, dòng điện vượt mức cho phép có thể gây nóng dây và cháy nổ. Ngược lại, dây quá lớn làm tăng chi phí không cần thiết. Hiểu rõ cách chọn tiết diện dây dẫn theo dòng điện giúp người dùng tối ưu hiệu suất và bảo vệ thiết bị lâu dài.
Vì sao việc chọn đúng tiết diện dây dẫn lại quan trọng?
Đảm bảo an toàn, phòng chống cháy nổ
Dây dẫn có tiết diện phù hợp giúp dòng điện đi qua ổn định, không bị quá tải. Khi dòng vượt ngưỡng cho phép, dây nhỏ dễ sinh nhiệt và chảy lớp cách điện. Do đó việc chọn tiết diện đúng theo công suất sử dụng là yếu tố quan trọng để giảm rủi ro cháy nổ và bảo vệ người dùng.
Đảm bảo hiệu suất và độ ổn định của thiết bị
Khi chọn dây có tiết diện phù hợp, điện năng được truyền tải ổn định, tránh tình trạng sụt áp. Điều này giúp các thiết bị điện như máy lạnh, tủ lạnh, bếp điện hoạt động đúng công suất. Lựa chọn đúng cách chọn tiết diện dây dẫn theo dòng điện giúp nâng cao tuổi thọ thiết bị và giảm hao tổn điện năng.
Đảm bảo hiệu suất và độ ổn định của thiết bị
Tối ưu chi phí đầu tư
Nếu dây quá nhỏ sẽ nhanh hỏng và cần thay thế thường xuyên, còn dây quá lớn làm tăng chi phí vật tư không cần thiết. Cân đối giữa chi phí và hiệu suất là tiêu chí quan trọng trong cách chọn tiết diện dây dẫn theo dòng điện hiệu quả. Điều này giúp tối ưu kinh phí lắp đặt mà vẫn đảm bảo an toàn cho toàn bộ hệ thống.
Phương pháp chọn tiết diện dây dẫn theo bảng tra nhanh
Phương pháp tra bảng giúp người dùng xác định nhanh loại dây phù hợp dựa trên dòng điện sử dụng. Cách này được áp dụng phổ biến trong dân dụng và công nghiệp vì tính tiện lợi và độ chính xác cao. Tuy nhiên cần hiểu rõ điều kiện áp dụng của bảng để tránh sai số trong thực tế.
Phương pháp chọn tiết diện dây dẫn theo bảng tra nhanh
Bảng tra tiết diện dây dẫn (dây đồng) theo dòng điện trong điều kiện tiêu chuẩn
Dưới đây là bảng tra tiết diện dây dẫn theo dòng điện trong điều kiện tiêu chuẩn, giúp người dùng dễ dàng lựa chọn đúng kích thước dây phù hợp với tải điện, đảm bảo an toàn và hiệu quả cho hệ thống điện.
| Tiết diện dây (mm²) | Dòng điện cho phép (A) | Công suất tương ứng (W) (220V) | Ứng dụng phổ biến |
| 1 | 10 – 12 | ~2.200 – 2.640 | Đèn chiếu sáng, quạt nhỏ |
| 1.5 | 13 – 16 | ~2.860 – 3.520 | Ổ cắm, thiết bị công suất thấp |
| 2.5 | 18 – 20 | ~3.960 – 4.400 | Máy giặt, tủ lạnh nhỏ |
| 4 | 25 – 28 | ~5.500 – 6.160 | Máy lạnh, bếp điện |
| 6 | 32 – 36 | ~7.040 – 7.920 | Bình nóng lạnh, motor nhỏ |
| 10 | 45 – 50 | ~9.900 – 11.000 | Thiết bị công nghiệp nhẹ |
| 16 | 60 – 70 | ~13.200 – 15.400 | Dây cấp nguồn chính |
| 25 | 85 – 100 | ~18.700 – 22.000 | Máy nén, thiết bị công suất lớn |
| 35 | 120 – 125 | ~26.400 – 27.500 | Tủ điện phân phối trung tâm |
Lưu ý khi áp dụng bảng tra
Khi áp dụng bảng tra tiết diện dây dẫn, cần lưu ý điều kiện lý tưởng và các yếu tố môi trường ảnh hưởng đến khả năng tản nhiệt. Nên cộng thêm hệ số an toàn để đảm bảo dây hoạt động ổn định và không quá tải.
Điều kiện lý tưởng: Bảng tra chỉ áp dụng trong môi trường chuẩn, cần điều chỉnh khi thực tế khác.
Điều kiện lắp đặt: Dây âm tường hoặc đi trong ống cần chọn dây lớn hơn 1 cấp.
Hệ số an toàn: Cộng thêm 10-20% khi chọn tiết diện dây để tránh quá tải.
Phương pháp chọn tiết diện dây dẫn theo công thức tính toán
Phương pháp tính toán giúp xác định chính xác hơn khi hệ thống điện có công suất lớn hoặc đường dây dài. Cách này phù hợp với công trình dân dụng, công nghiệp và hệ thống điện 3 pha. Việc áp dụng đúng công thức giúp đảm bảo độ ổn định và tiết kiệm chi phí vật tư.
Phương pháp chọn tiết diện dây dẫn theo công thức tính toán
Bước 1: Tính toán dòng điện làm việc (A) từ công suất (W)
Để tính dòng điện, sử dụng công thức: I = P / (U × cosφ). Trong đó I là dòng điện, P là công suất và U là điện áp. Ví dụ thiết bị 2200W dùng điện 220V sẽ có dòng khoảng 10A. Đây là bước đầu tiên để xác định tiết diện dây phù hợp theo dòng điện thực tế.

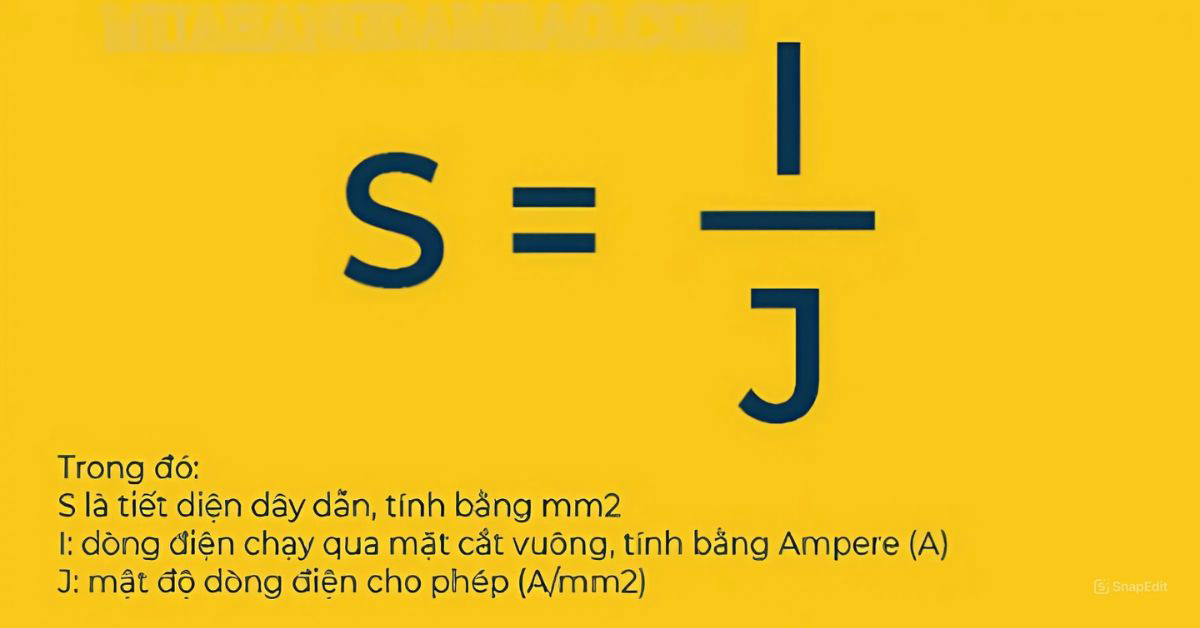

Bước 2: Áp dụng công thức chọn tiết diện
Sau khi có dòng điện, có thể chọn tiết diện bằng công thức S = I / J, trong đó J là mật độ dòng điện cho phép (A/mm²). Thông thường J = 6A/mm² cho dây đồng dân dụng. Cách này cho kết quả chính xác hơn so với bảng tra, giúp người dùng xác định đúng tiết diện trong cách chọn tiết diện dây dẫn theo dòng điện.
Bước 2: Áp dụng công thức chọn tiết diện
Các yếu tố quan trọng khác ảnh hưởng đến việc chọn tiết diện dây
Bên cạnh dòng điện và công suất, còn nhiều yếu tố khác cần xem xét khi chọn dây dẫn. Các yếu tố như độ dài đường dây, vật liệu dây và môi trường lắp đặt đều ảnh hưởng đến hiệu suất truyền tải điện. Việc đánh giá tổng thể giúp cách chọn tiết diện dây dẫn theo dòng điện đạt hiệu quả và an toàn hơn.
Yếu tố sụt áp trên đường dây dài
Khi lắp đặt dây dẫn trên quãng đường dài, điện áp cuối dây thường giảm so với đầu. Để hạn chế tình trạng này, cần tăng tiết diện dây so với tính toán cơ bản. Việc này giúp thiết bị nhận đủ điện áp, vận hành ổn định và an toàn.
Yếu tố sụt áp trên đường dây dài
Độ dài đường dây: Dây càng dài, nguy cơ sụt áp càng cao.
Điều chỉnh tiết diện: Nên tăng 1-2 cấp dây để bù sụt áp.
Hiệu suất thiết bị: Giữ điện áp ổn định giúp thiết bị hoạt động đúng công suất.

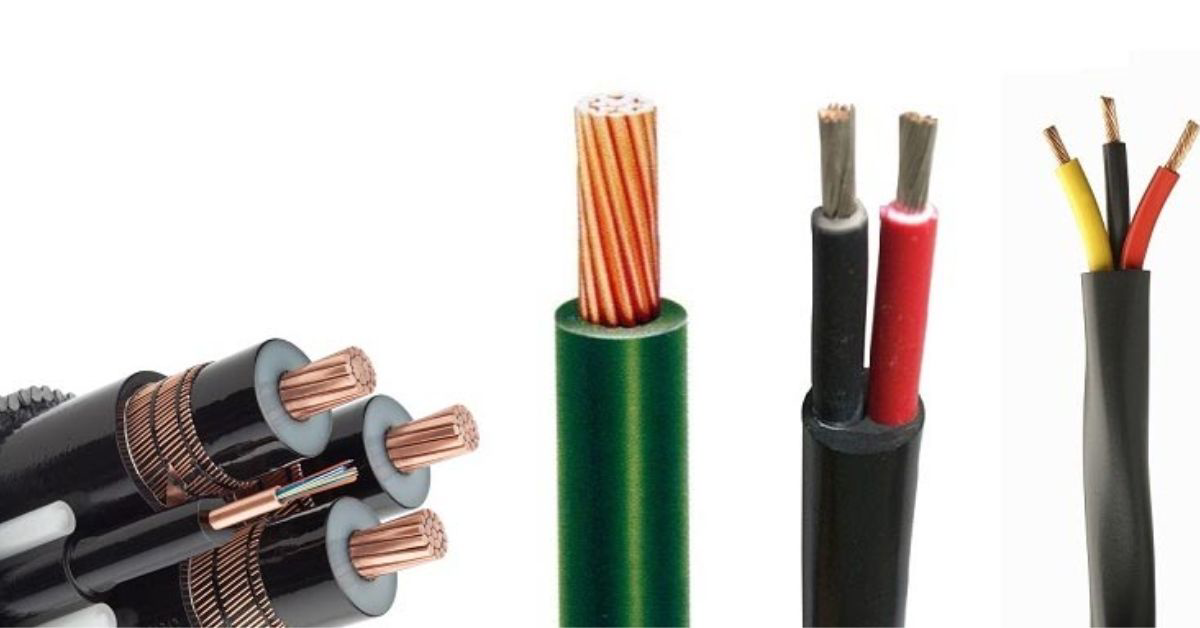

Ảnh hưởng của vật liệu làm dây (Đồng vs. Nhôm)
Dây đồng có khả năng dẫn điện tốt và ít bị oxi hóa, trong khi dây nhôm nhẹ hơn nhưng dễ sinh nhiệt. Khi chọn dây nhôm, cần tăng tiết diện thêm khoảng 30% so với dây đồng. Đây là yếu tố quan trọng trong cách chọn tiết diện dây dẫn theo dòng điện mà người dùng nên lưu ý.

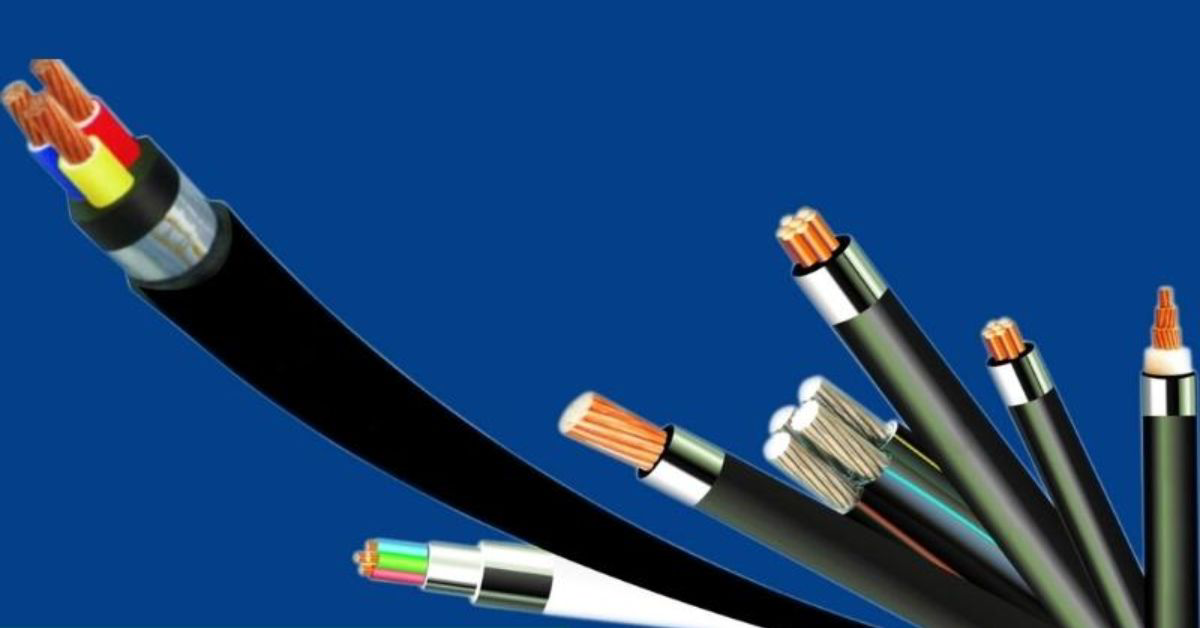

Điều kiện lắp đặt và nhiệt độ môi trường
Nếu dây lắp trong ống kín hoặc nơi có nhiệt độ cao, khả năng tản nhiệt giảm đáng kể. Trong trường hợp này cần chọn dây có tiết diện lớn hơn 1 cấp để tránh quá nhiệt. Cân nhắc điều kiện môi trường giúp đảm bảo an toàn và tuổi thọ dây dẫn lâu dài.
Điều kiện lắp đặt và nhiệt độ môi trường
Việc hiểu và áp dụng đúng cách chọn tiết diện dây dẫn theo dòng điện là yếu tố then chốt giúp hệ thống điện hoạt động an toàn, tiết kiệm và ổn định. Người dùng nên kết hợp tra bảng, tính toán công suất và xem xét điều kiện thực tế trước khi chọn dây dẫn. Để được tư vấn chi tiết và chọn loại dây phù hợp cho từng nhu cầu, vui lòng liên hệ Chấn Vũ để được hỗ trợ chuyên sâu và chính xác nhất.
