Nhiều người thường nghe đến Aptomat là gì nhưng có thể chưa hiểu rõ về thiết bị bảo vệ toàn diện hơn là Aptomat RCBO. Thiết bị này đóng vai trò then chốt trong việc ngăn ngừa cả quá tải, ngắn mạch và rò điện ba mối nguy phổ biến nhất. Bài viết này, cùng Chấn Vũ khám phá chi tiết về cấu tạo, nguyên lý hoạt động và lý do tại sao loại thiết bị này lại cần thiết cho mọi công trình, giúp bạn an tâm tuyệt đối khi sử dụng điện.
Aptomat là gì?
Aptomat, hay còn được gọi là Circuit Breaker (CB) trong tiếng Anh, là một thiết bị đóng cắt điện tự động, có chức năng bảo vệ mạch điện khỏi các sự cố quá tải và ngắn mạch. Đây là thiết bị không thể thiếu trong mọi hệ thống điện, từ dân dụng quy mô nhỏ đến các mạng lưới công nghiệp quy mô lớn.
Vai trò cốt lõi của Aptomat là tự động ngắt kết nối mạch điện khi phát hiện dòng điện vượt quá mức an toàn, ngăn chặn nguy cơ cháy nổ, hư hỏng thiết bị và bảo vệ an toàn cho con người.

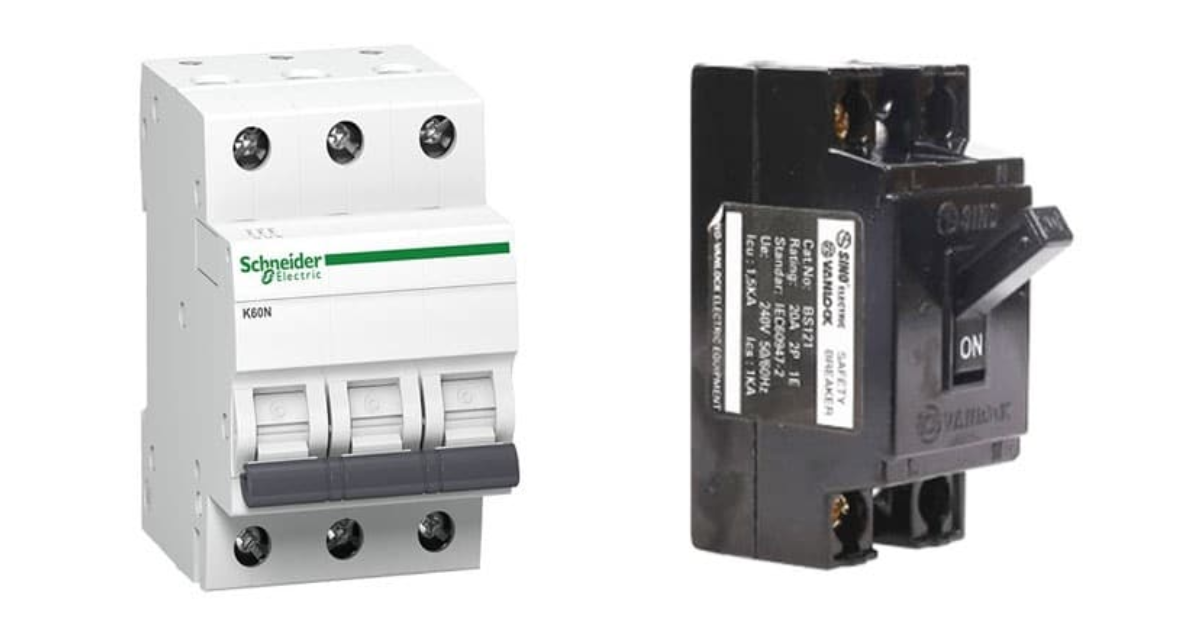

Aptomat
Cấu tạo cơ bản của Aptomat bao gồm một cơ chế lưỡng kim (Bimetallic Strip) hoặc cơ chế điện từ (Solenoid). Cơ chế lưỡng kim phản ứng với hiện tượng quá tải (dòng điện tăng chậm) bằng cách uốn cong và kích hoạt bộ phận ngắt.
Trong khi đó, cơ chế điện từ phản ứng cực nhanh với hiện tượng ngắn mạch (dòng điện tăng đột ngột) bằng cách sử dụng lực từ trường để ngắt mạch. Việc kết hợp hai cơ chế này giúp Aptomat có thể phản ứng linh hoạt với các loại sự cố khác nhau.
Chức năng chính của Aptomat trong hệ thống điện
Aptomat là một thiết bị đa năng, đóng vai trò chính cho an toàn hệ thống điện. Chức năng của nó không chỉ giới hạn ở việc ngắt mạch mà còn đảm bảo tính liên tục và an toàn khi vận hành.

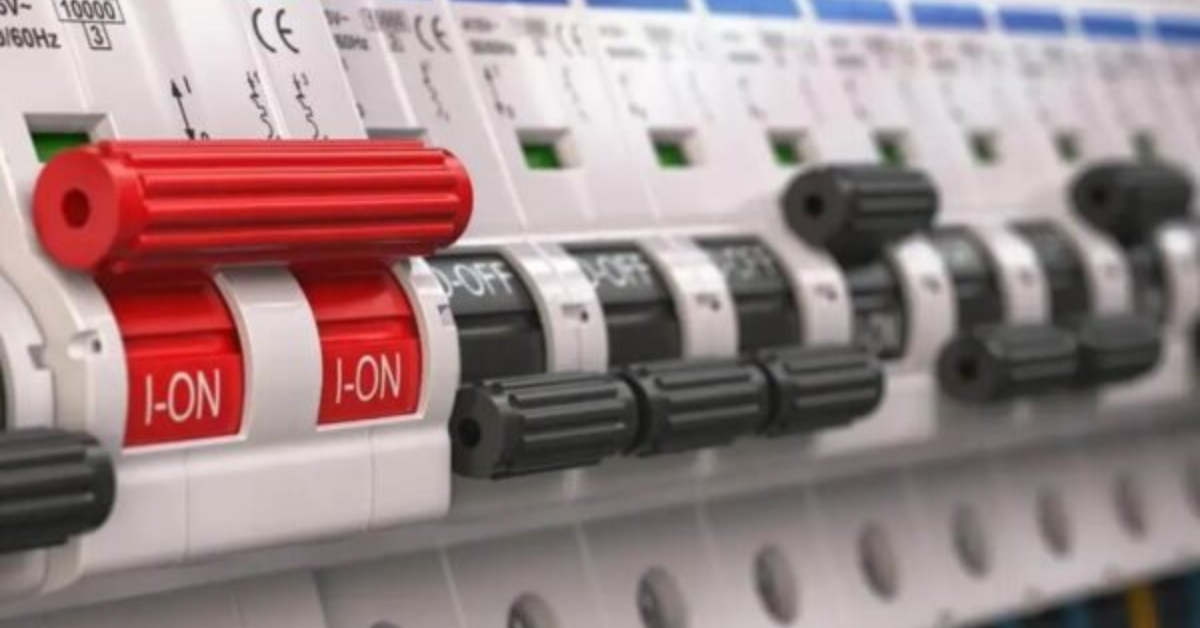

Chức năng chính của Aptomat trong hệ thống điện
Bảo vệ quá tải và ngắn mạch
Đây là chức năng cơ bản và quan trọng nhất của mọi loại Aptomat (bao gồm MCB - Miniature Circuit Breaker và MCCB - Moulded Case Circuit Breaker).
Quá tải (Overload): Xảy ra khi tổng công suất tiêu thụ của các thiết bị vượt quá khả năng chịu tải của dây dẫn và Aptomat. Sự cố này gây nóng chảy dây dẫn, dẫn đến cháy nổ. Aptomat phát hiện quá tải thông qua cơ chế lưỡng kim (thermal trip), sẽ tự động ngắt mạch khi nhiệt độ đạt ngưỡng nguy hiểm.
Ngắn mạch (Short Circuit): Xảy ra khi dây nóng (L) chạm trực tiếp vào dây nguội (N) hoặc dây đất (E). Sự cố này tạo ra dòng điện tăng đột ngột, cực lớn. Aptomat ngắt mạch tức thời thông qua cơ chế điện từ (magnetic trip) để bảo vệ thiết bị và dây dẫn khỏi dòng xung phá hủy.
Bảo vệ chống rò rỉ điện
Khả năng bảo vệ chống rò rỉ điện là chức năng đặc trưng của các loại Aptomat có thêm chữ "R" (Residual current) như RCCB (Residual Current Circuit Breaker) và RCBO (Residual Current Circuit Breaker with Overcurrent protection).
- Nguyên lý: Thiết bị này so sánh dòng điện đi vào và đi ra khỏi mạch. Khi có sự chênh lệch dòng điện (dòng rò) vượt quá ngưỡng cho phép (thường là 30mA đối với bảo vệ con người), nó tự động ngắt mạch.
- Tầm quan trọng: Chức năng này cực kỳ quan trọng trong việc bảo vệ con người khỏi giật điện khi vô tình chạm vào dây hoặc vỏ thiết bị bị hở điện (chạm đất). Nó là tiêu chuẩn an toàn bắt buộc cho các khu vực ẩm ướt như nhà tắm, bếp, hoặc ngoài trời.

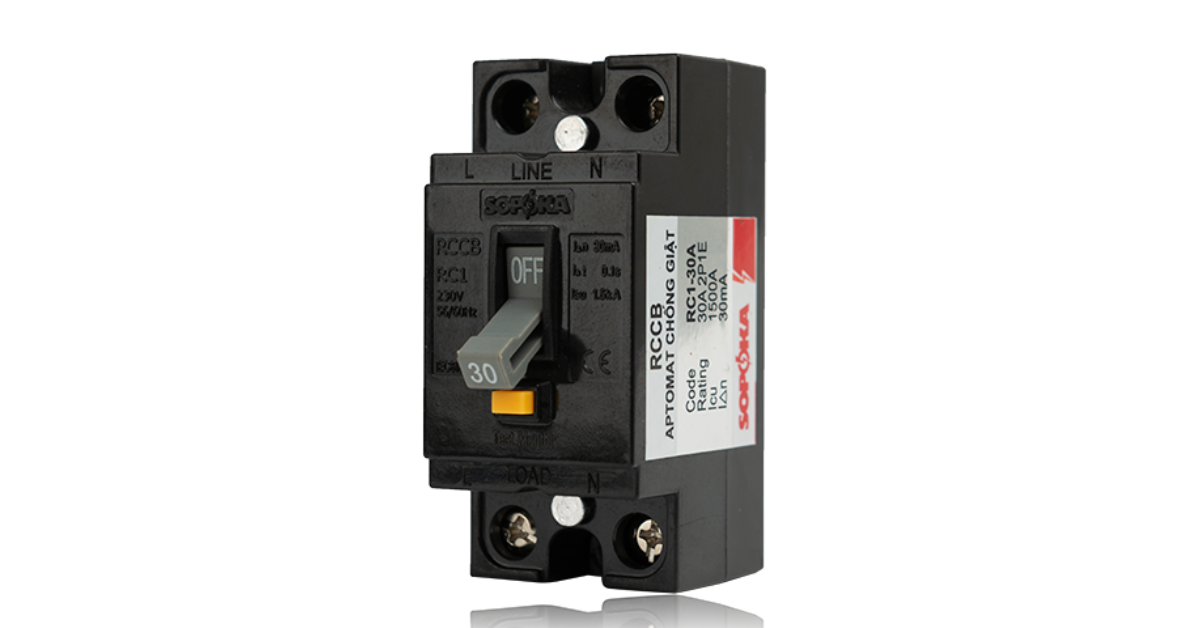

Bảo vệ chống rò rỉ điện
Dùng để đóng/ngắt mạch điện thủ công
Ngoài chức năng tự động bảo vệ, Aptomat còn đóng vai trò là một công tắc điện chính, cho phép người dùng kiểm soát mạch điện một cách thủ công.
Mục đích: Khi cần bảo trì, sửa chữa, thay thế thiết bị điện, hoặc lắp đặt mới, người dùng có thể kéo cần Aptomat về vị trí OFF để cô lập hoàn toàn nguồn điện.
Đảm bảo an toàn bảo trì: Việc đóng/ngắt thủ công là bước an toàn cơ bản trước khi bất kỳ kỹ thuật viên nào tiến hành công việc trên hệ thống điện. Chức năng này giúp ngăn ngừa tai nạn điện giật trong quá trình thao tác.
Cấu tạo và nguyên lý hoạt động cơ bản của Aptomat
Để hiểu Aptomat hoạt động như thế nào, cần nắm vững các bộ phận chính và cơ chế vận hành của chúng. Cấu tạo và nguyên lý của Aptomat là nền tảng cho khả năng bảo vệ mạch điện tự động của thiết bị này.

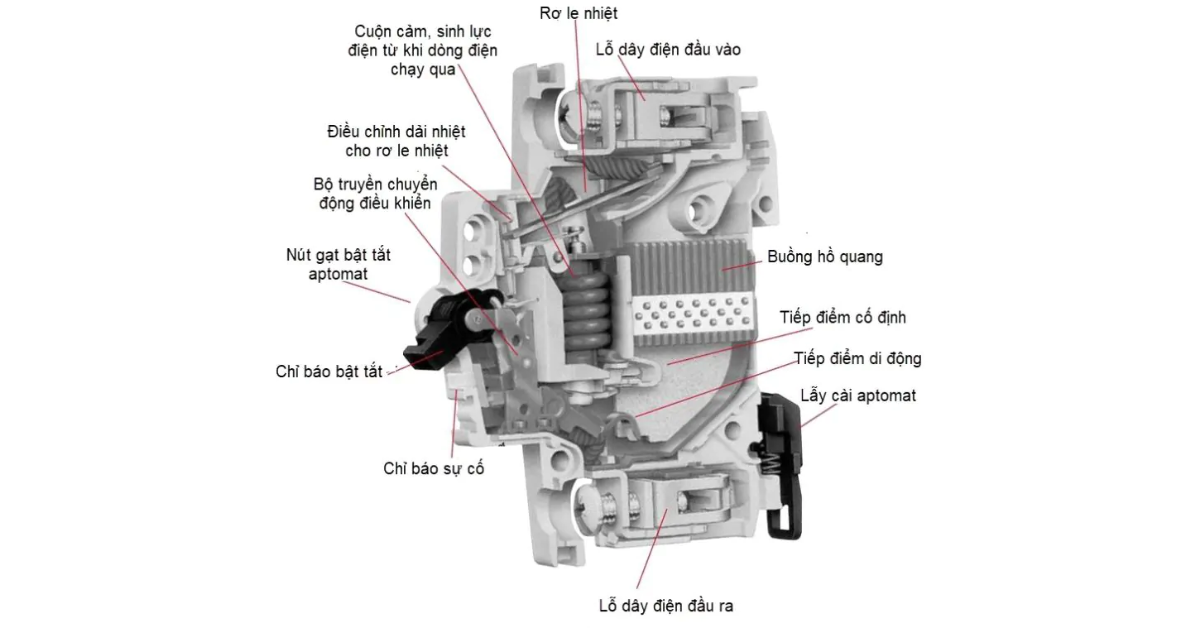

Cấu tạo và nguyên lý hoạt động cơ bản của Aptomat
Cấu tạo chính của Aptomat
Một Aptomat tiêu chuẩn (MCB) thường bao gồm các thành phần cơ bản sau:
Tiếp điểm: Bộ phận dùng để đóng hoặc cắt mạch điện. Thường có hai hoặc ba cấp tiếp điểm (chính, phụ và hồ quang) để đảm bảo ngắt mạch nhanh chóng và dập tắt hồ quang an toàn.
Cơ cấu truyền động (Cần gạt): Là bộ phận cơ học giúp điều khiển việc đóng ngắt tiếp điểm, có thể thao tác bằng tay (ON/OFF) hoặc tự động khi xảy ra sự cố.
Hộp dập hồ quang: Khi Aptomat ngắt mạch dưới tải lớn hoặc ngắn mạch, hồ quang điện sẽ phát sinh. Hộp dập hồ quang có nhiệm vụ phân chia và dập tắt hồ quang nhanh chóng, bảo vệ các bộ phận khác.
Bộ phận nhả (Trip Unit): Đây là "bộ não" của Aptomat, có hai thành phần chính chịu trách nhiệm ngắt mạch tự động:
Cơ chế nhiệt (Bimetallic Strip): Dùng để bảo vệ quá tải.
Cơ chế từ (Solenoid): Dùng để bảo vệ ngắn mạch.
Nguyên lý hoạt động cơ bản
Nguyên lý hoạt động của Aptomat dựa trên phản ứng của bộ phận nhả với sự thay đổi của dòng điện.
Nguyên lý bảo vệ quá tải (Dùng cơ chế nhiệt)
Khi dòng điện đi qua Aptomat vượt quá dòng định mức trong một khoảng thời gian nhất định, tấm kim loại lưỡng kim (bimetallic strip) sẽ bị nóng lên. Do hai kim loại có hệ số giãn nở khác nhau, tấm lưỡng kim bị uốn cong. Độ uốn cong này sẽ tác động vào cơ cấu truyền động, khiến Aptomat tự động ngắt mạch (trip). Cơ chế nhiệt phản ứng chậm hơn, phù hợp để ngắt các dòng quá tải nhẹ, kéo dài.
Nguyên lý bảo vệ ngắn mạch (Dùng cơ chế từ)
Khi xảy ra ngắn mạch, dòng điện tăng lên cực lớn, đột ngột. Dòng điện này chạy qua cuộn dây điện từ (solenoid) tạo ra một lực từ trường rất mạnh. Lực này ngay lập tức hút lõi thép bên trong, tác động trực tiếp vào cơ cấu truyền động và làm Aptomat ngắt mạch gần như tức thời. Cơ chế từ phản ứng cực nhanh, cần thiết để bảo vệ hệ thống khỏi dòng xung phá hủy của ngắn mạch.
Nhờ sự kết hợp của hai cơ chế nhả này, Aptomat trở thành một thiết bị đóng cắt tự động hiệu quả, đảm bảo an toàn tối đa cho toàn bộ mạng lưới điện.

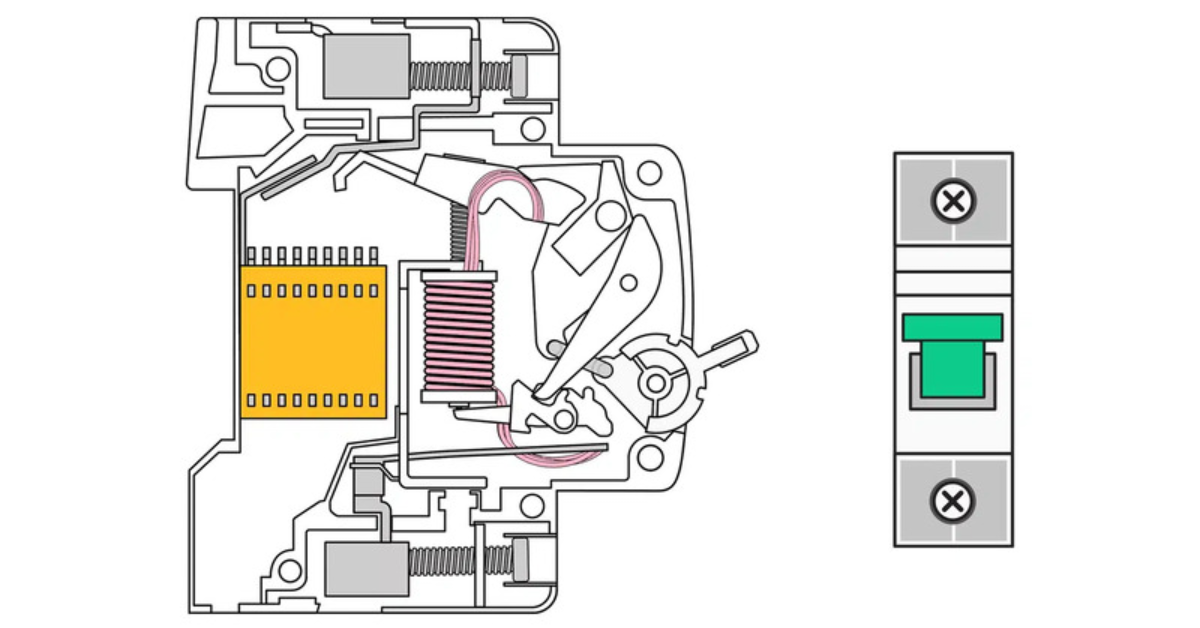

Nguyên lý hoạt động cơ bản
Phân loại các loại Aptomat phổ biến hiện nay
Trên thị trường hiện nay có rất nhiều chủng loại Aptomat, được phân loại dựa trên các tiêu chí kỹ thuật khác nhau nhằm phục vụ cho từng mục đích sử dụng cụ thể, từ hệ thống điện dân dụng cho đến công nghiệp nặng.
Phân loại theo số cực (1P, 2P, 3P, 4P)
Số cực (P - Pole) xác định số lượng dây dẫn mà Aptomat có thể đóng/cắt đồng thời.
Aptomat 1 Cực (1P): Dùng để ngắt dây pha (dây nóng - L) trong hệ thống điện 1 pha. Thường được sử dụng để bảo vệ các nhánh mạch nhỏ hoặc các thiết bị riêng lẻ. Loại này không ngắt dây trung tính (dây nguội - N).
Aptomat 2 Cực (2P): Dùng để ngắt cả dây pha (L) và dây trung tính (N) trong hệ thống điện 1 pha. Loại này là lựa chọn phổ biến và an toàn hơn cho bảo vệ tổng trong gia đình, vì nó cô lập hoàn toàn nguồn điện.
Aptomat 3 Cực (3P): Dùng để ngắt cả ba dây pha (L1, L2, L3) trong hệ thống điện 3 pha. Thường được sử dụng để bảo vệ các động cơ, máy móc công nghiệp lớn.
Aptomat 4 Cực (4P): Dùng để ngắt cả ba dây pha (L1, L2, L3) và dây trung tính (N) trong hệ thống điện 3 pha. Loại này được ưu tiên sử dụng cho các mạch điện 3 pha có dây trung tính để đảm bảo an toàn tuyệt đối, đặc biệt khi cần cô lập hoàn toàn nguồn điện 3 pha cho mục đích bảo trì.

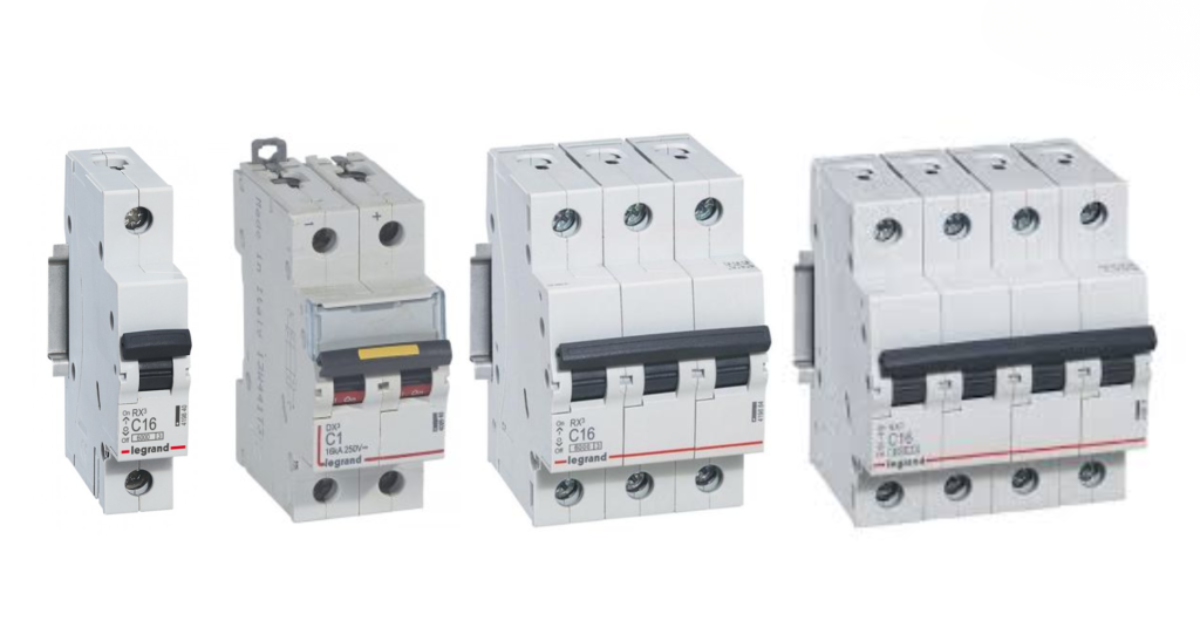

Phân loại theo số cực (1P, 2P, 3P, 4P)
Phân loại theo chức năng (MCB, MCCB, RCCB, RCBO)
Phân loại theo chức năng cho phép xác định khả năng bảo vệ của thiết bị đối với các sự cố điện khác nhau.
- MCB (Miniature Circuit Breaker): Là Aptomat loại tép, có kích thước nhỏ gọn, thường có dòng cắt tối đa dưới 125A. Chức năng chính là bảo vệ quá tải và ngắn mạch, sử dụng rộng rãi trong hệ thống điện dân dụng và văn phòng.
- MCCB (Moulded Case Circuit Breaker): Là Aptomat khối, có kích thước lớn hơn MCB, thường có dòng cắt cao hơn (lên đến 2500A). Chức năng là bảo vệ quá tải và ngắn mạch. MCCB được dùng trong mạng lưới điện công nghiệp và các tòa nhà thương mại lớn.
- RCCB (Residual Current Circuit Breaker) – Aptomat chống dòng rò: Có chức năng chống dòng rò (chống giật) và ngắt mạch khi phát hiện sự cố chạm đất. Tuy nhiên, RCCB không có khả năng bảo vệ quá tải và ngắn mạch; nó cần được lắp đặt kèm theo MCB hoặc MCCB.
- RCBO (Residual Current Circuit Breaker with Overcurrent protection): Đây là thiết bị bảo vệ tổng hợp và toàn diện nhất. Aptomat RCBO tích hợp đầy đủ cả ba chức năng: bảo vệ quá tải, bảo vệ ngắn mạch và bảo vệ chống dòng rò (chống giật) trong cùng một khối. RCBO là tiêu chuẩn an toàn hiện đại, được khuyến nghị lắp đặt cho tất cả các nhánh mạch cuối cùng trong gia đình và công trình.

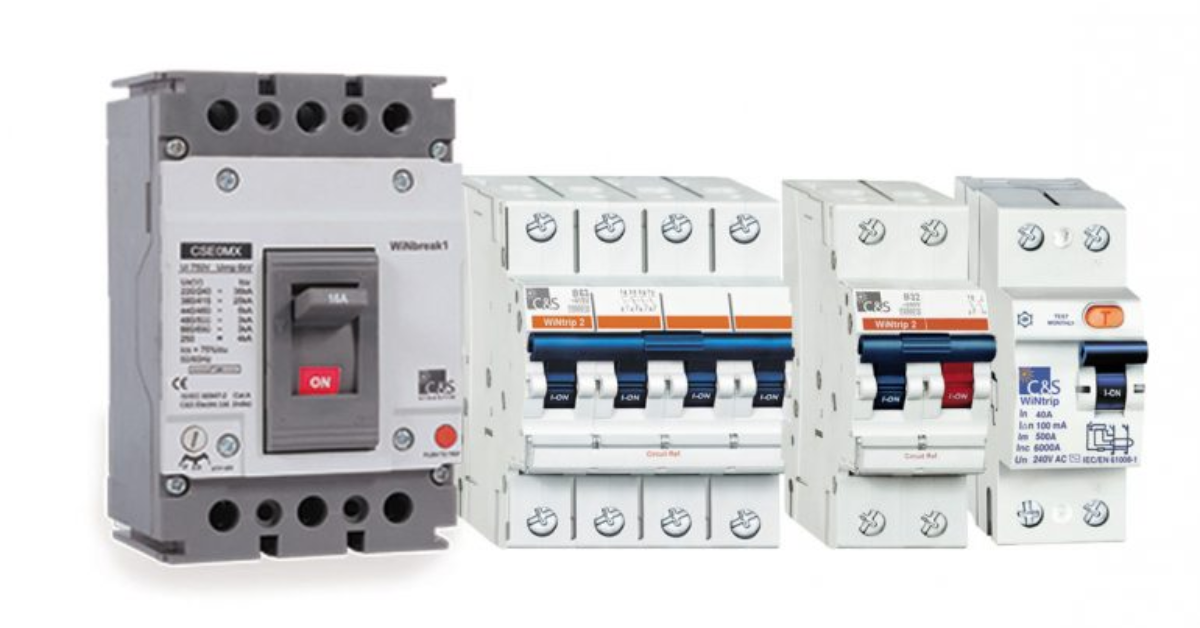

Phân loại theo chức năng (MCB, MCCB, RCCB, RCBO)
Lựa chọn Aptomat phù hợp cho gia đình và công nghiệp
Việc chọn đúng loại Aptomat là bước cuối cùng và quan trọng nhất để đảm bảo an toàn điện. Tùy thuộc vào môi trường sử dụng, các tiêu chí về dòng điện, loại bảo vệ và thương hiệu sẽ có sự khác biệt rõ rệt.
Lựa chọn Aptomat cho hệ thống điện gia đình
Lựa chọn Aptomat cho hệ thống điện gia đình
Trong môi trường dân dụng, ưu tiên hàng đầu là an toàn chống giật cho con người và bảo vệ quá tải cho thiết bị.
Aptomat tổng: Nên chọn Aptomat RCBO 2P (2 cực) hoặc RCCB 2P kết hợp với MCB. RCBO là lựa chọn tốt nhất vì nó tích hợp cả chống rò, quá tải và ngắn mạch. Dòng điện định mức của Aptomat tổng thường từ 32A đến 63A, tùy thuộc vào tổng công suất tiêu thụ của gia đình.
Aptomat nhánh: Sử dụng MCB 1P hoặc MCB 2P cho các nhánh mạch riêng biệt (ví dụ: ổ cắm, chiếu sáng).
Bảo vệ máy nước nóng, máy giặt (khu vực ẩm ướt) nên dùng RCBO 2P với độ nhạy dòng rò cao (thường là 30mA).
Phòng ngủ, phòng khách: Dùng MCB 1P hoặc 2P với dòng định mức phù hợp (thường 10A-20A).
Độ nhạy dòng rò: Luôn chọn loại 30mA cho mạch điện bảo vệ con người.
Lựa chọn Aptomat cho hệ thống công nghiệp
Môi trường công nghiệp yêu cầu khả năng chịu tải lớn, dòng cắt cao và độ bền bỉ tuyệt đối.
Aptomat tổng và phân phối chính: Bắt buộc phải sử dụng MCCB (Aptomat khối) 3P hoặc 4P. MCCB có dòng định mức lớn (thường từ 100A trở lên) và khả năng chịu dòng ngắn mạch rất cao (Icu lớn), cần thiết cho các mạng lưới điện công suất lớn.
Bảo vệ động cơ/thiết bị lớn: Sử dụng MCCB 3P hoặc 4P chuyên dụng, có thể đi kèm bộ nhả điện tử (Electronic Trip Unit) để điều chỉnh các thông số bảo vệ một cách linh hoạt hơn.
Mạch chiếu sáng và nhánh phụ: Có thể sử dụng MCB 3P cho các mạch 3 pha công suất nhỏ.
Khu vực đặc biệt: Đối với các khu vực như bể bơi công nghiệp, khu vực thí nghiệm ẩm ướt, cần lắp thêm RCCB hoặc RCBO để đảm bảo an toàn giật điện tuyệt đối cho công nhân vận hành.
Các tiêu chí chung không thể bỏ qua
Dù là gia đình hay công nghiệp, một số tiêu chí chung luôn phải được ưu tiên:
Khả năng cắt dòng ngắn mạch (Icu): Cần chọn Aptomat có Icu (khả năng chịu đựng dòng ngắn mạch tối đa) lớn hơn dòng ngắn mạch dự kiến tại điểm lắp đặt. Công nghiệp yêu cầu Icu rất cao.
Thương hiệu và tiêu chuẩn: Luôn chọn sản phẩm từ các thương hiệu uy tín (như Chấn Vũ cung cấp) đã được kiểm định và tuân thủ các tiêu chuẩn quốc tế (IEC, TCVN). Điều này đảm bảo độ bền và độ chính xác của cơ cấu bảo vệ.
Lựa chọn Aptomat cho hệ thống công nghiệp
Tóm lại, việc hiểu rõ Aptomat là gì và sự khác biệt giữa các loại (như MCB, MCCB, RCBO) là chìa khóa để xây dựng hệ thống điện an toàn và hiệu quả. Đặc biệt, Át tô mát RCBO với khả năng bảo vệ toàn diện (quá tải, ngắn mạch, chống dòng rò) là tiêu chuẩn bắt buộc cho mọi công trình hiện đại. Để đảm bảo chất lượng, độ bền bỉ và tính chính xác của cơ chế bảo vệ, bạn cần tin tưởng vào các sản phẩm được kiểm định nghiêm ngặt. Hãy liên hệ với Chấn Vũ ngay hôm nay để được tư vấn chuyên sâu và lựa chọn giải pháp Át tô mát tối ưu, mang lại sự an tâm tuyệt đối cho hệ thống điện của bạn.
